Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

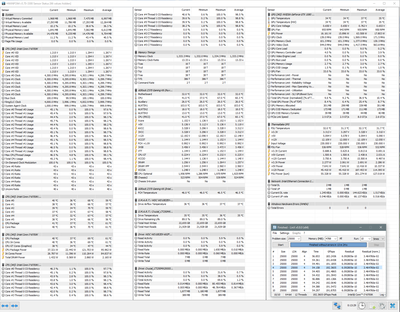

Так-с, сейчас у меня биос полностью дефолт, как будто толк все купил и подключил. запущена игра но свернута, браузер, торрент, стим, температура 43 градуса. Режим Win-сбалансированный, 5% минимальное состояние проца.

Интересно, такой разбег по температурам pch, а у hungrybot так вообще 60 градусов, жесть, надо бы срочно еще и vrm пощупать/померить на всякий случай. Сейчас запущу линкс и гляну в нем температуры, если не выкинет из винды. Она похоже у меня совсем сглючила уже, через раз загружается. Надо будет срочно переустановить .

Добавлено спустя 17 минут 14 секунд:
Прогнал на 4,7ггц 1,36v 10 проходов линкса, максимальная температура врм составила 88градусов [как спереди, так и сзади] в полностью открытом корпусе с двух сторон. На той плате уже бы под 100+ жарила бы после 2-3 прохода, мда.. Температура pch не изменялась вообще, как была 46, так и осталась на все время теста. Но все-таки думал, что будет лучший эффект.

Добавлено спустя 16 минут 44 секунды:
Чуть позже погонял в прайм95, и до 100градусов на врм за 10 минут доехал...

Century У тебя врм что-то обдувает?

hungrybot, нет, только 2 вентилятора спереди на вдув стоят и продувают всю плату понемногу, сзади - выдув х1, вверху - выдув х3 [радиатор]

Century че та ты морочишься по-моему, в повседневке врм до 80 с учетом разгона не шик, но вполне норм.

Насколько критично обстоят дела с перегревом VRM? Что не так с охлаждением?

Don't Hurt Me, ну вроде как плату поменял, но глобально ничего не изменилось, а в простое так вообще жара стоит под 55 градусов, чего не было у Pro4, там в простое еле тепло было на VRM...Вот я и не могу понять, за что переплатил.

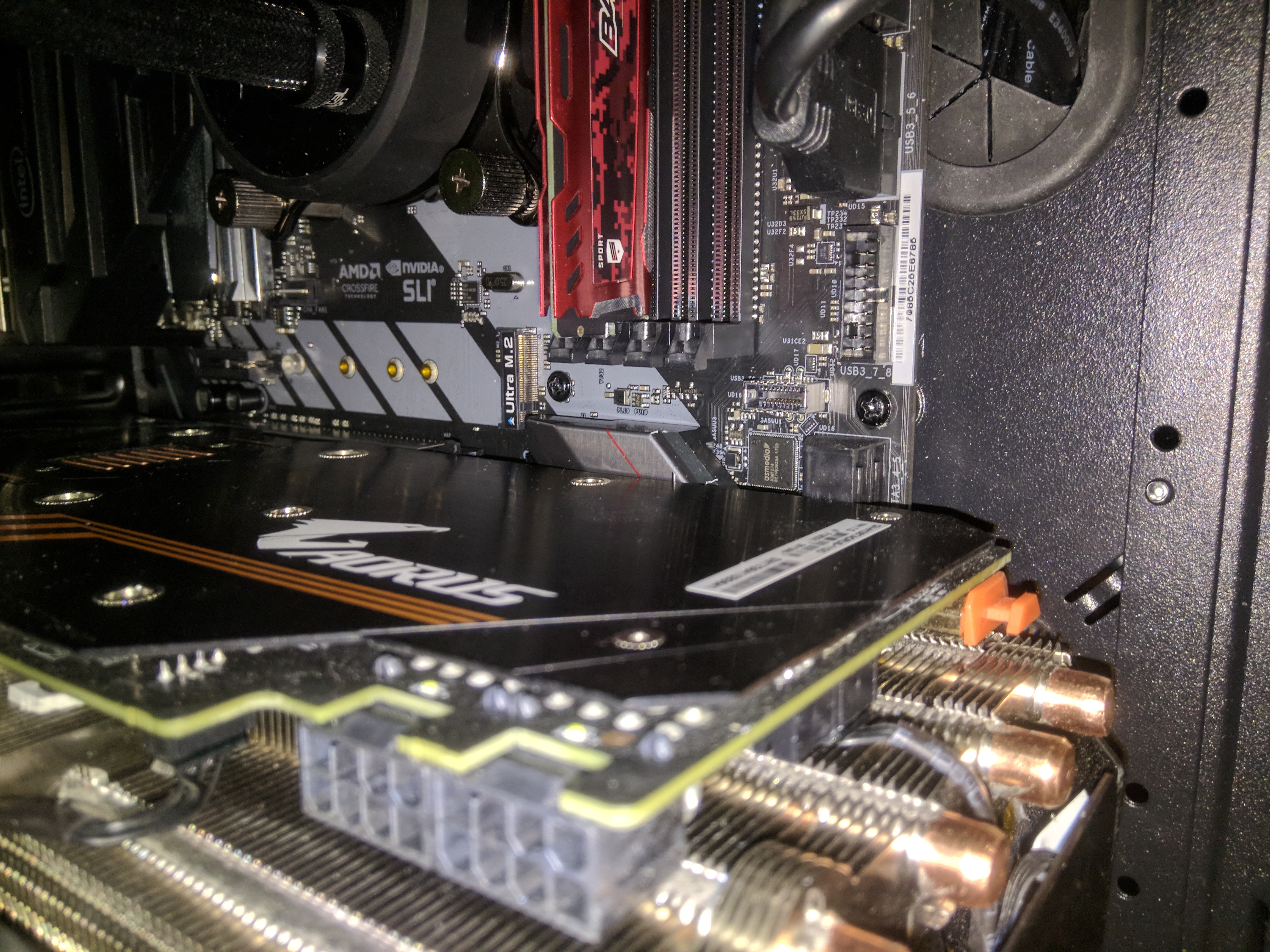

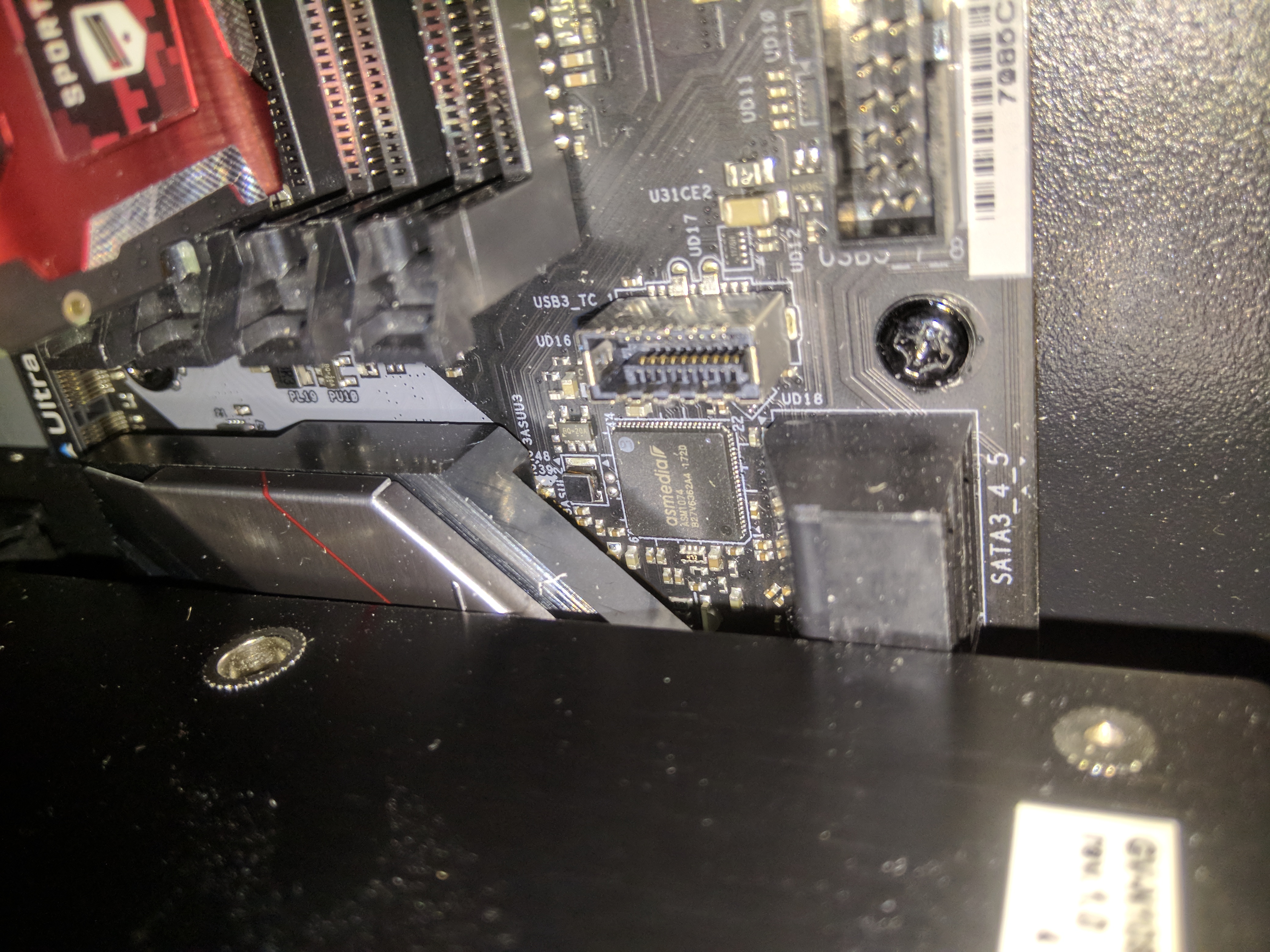

Еще и конструкция не самая удачная, видеокарта прямо вплотную ложится на PCH-радиатор, перекрывает полностью доступ к Сата-разъемам, порнография какая-то вообще получается:
но это ладно, больше всего нагрев vrm в простое смущает, которого не было на простенькой Pro4..
И очень хочется понять, нормально ли это 55 градусов VRM в простое на этой плате? А то ведь можно сдать обратно, пока не поздно.

А у тебя на Extreme4 сколько градусов VRM в простое? Горячий или теплый? Я так то Extreme4 хотел сначала брать, но потом решил докинуть чуток на эту, и, видимо, зря.

Добавлено спустя 1 час 14 минут 41 секунду:
Из приятного об этой плате:

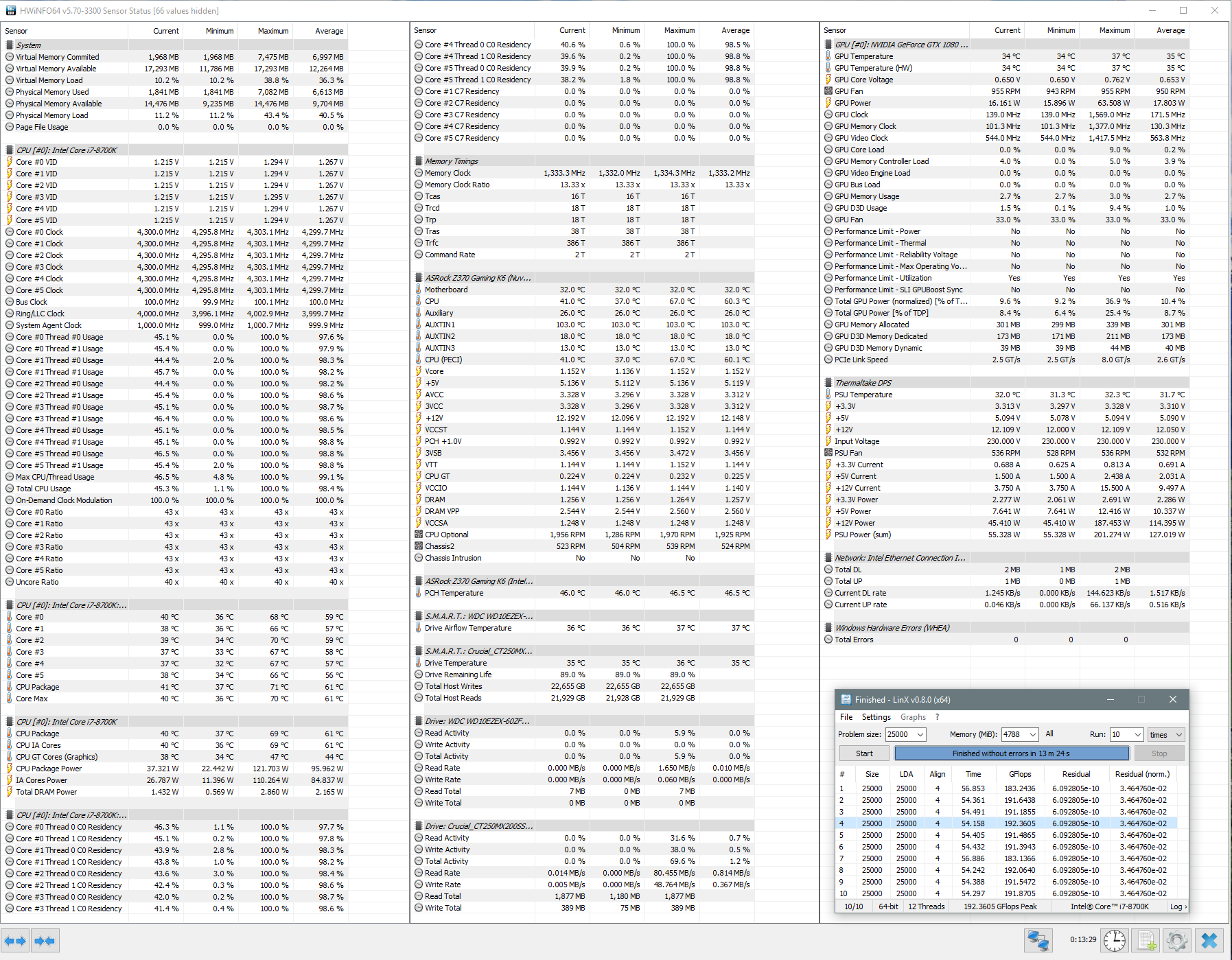

В стоке[4300мгц] на 1,2v прошел только что линкс:-). А на Про4 минимум 1,26v надо было для стока. Температура врм во время теста поднималась до 85гр в закрытом корпусе. Завтра еще надо будет поэкспериментировать, и поискать минимальный вольтаж для стока для начала, ну и пробовать потом максимальный разгон.

Но температура VRM в стоке один фиг не радует..там же душняк будет постоянный..

Добавлено спустя 31 минуту 37 секунд:

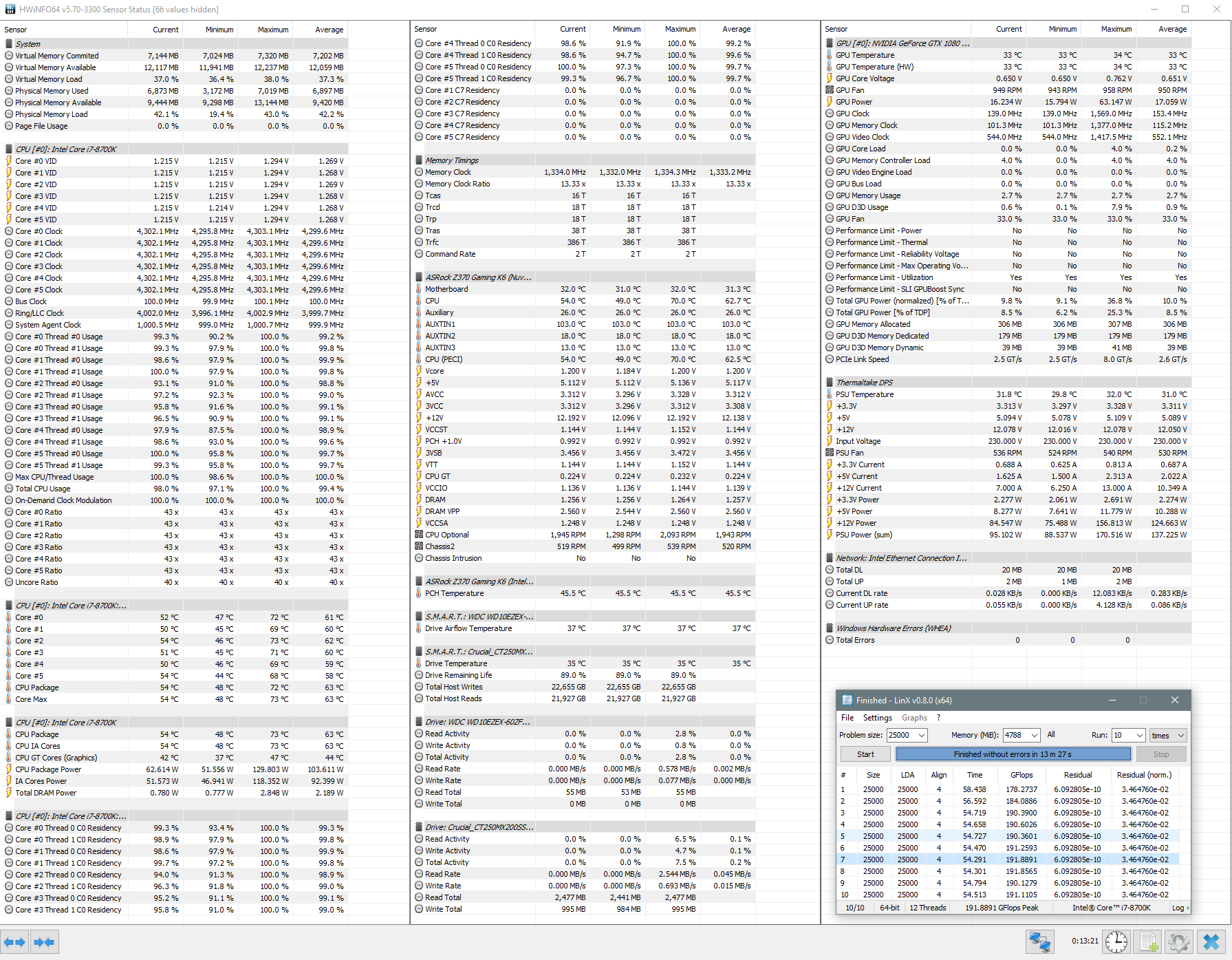

В общем, еще раз приятно удивила эта материнка: 10 прогонов в линксе в стоке на 1,15v ! [1,26v было на старой для стока] И это еще не предел, возможно.. Вот это я понимаю

Century Поставь LinX новее. И проходить не будет.
Я тестирую сначала в LinX 7.1 потом LinX 9.1
Добавлено спустя 52 минуты 41 секунду:
На каждые 100Ghz вольтаж нужно накидывать 0.04?

Народ не в курсе в чем проблема ? (и есть ли она вообще)
у меня мать Z370 Extreme4

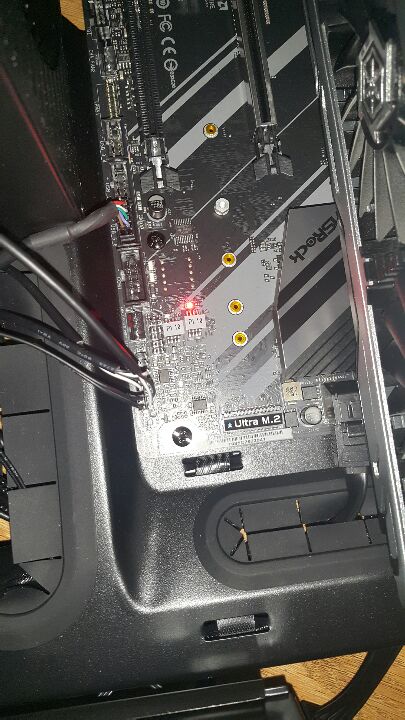

Горит красный индикатор
Bios a led1

Судя по зарубежным оверам Таичи может использовать MOSFET как Sinopower так и Fairchild тип лотереи) http://www.overclock.net/t/1638955/z370 ... t_26464762

Altogolik он всегда горит

понятно) а я уж думал что чтото не так сделал , спасиб за инфу)

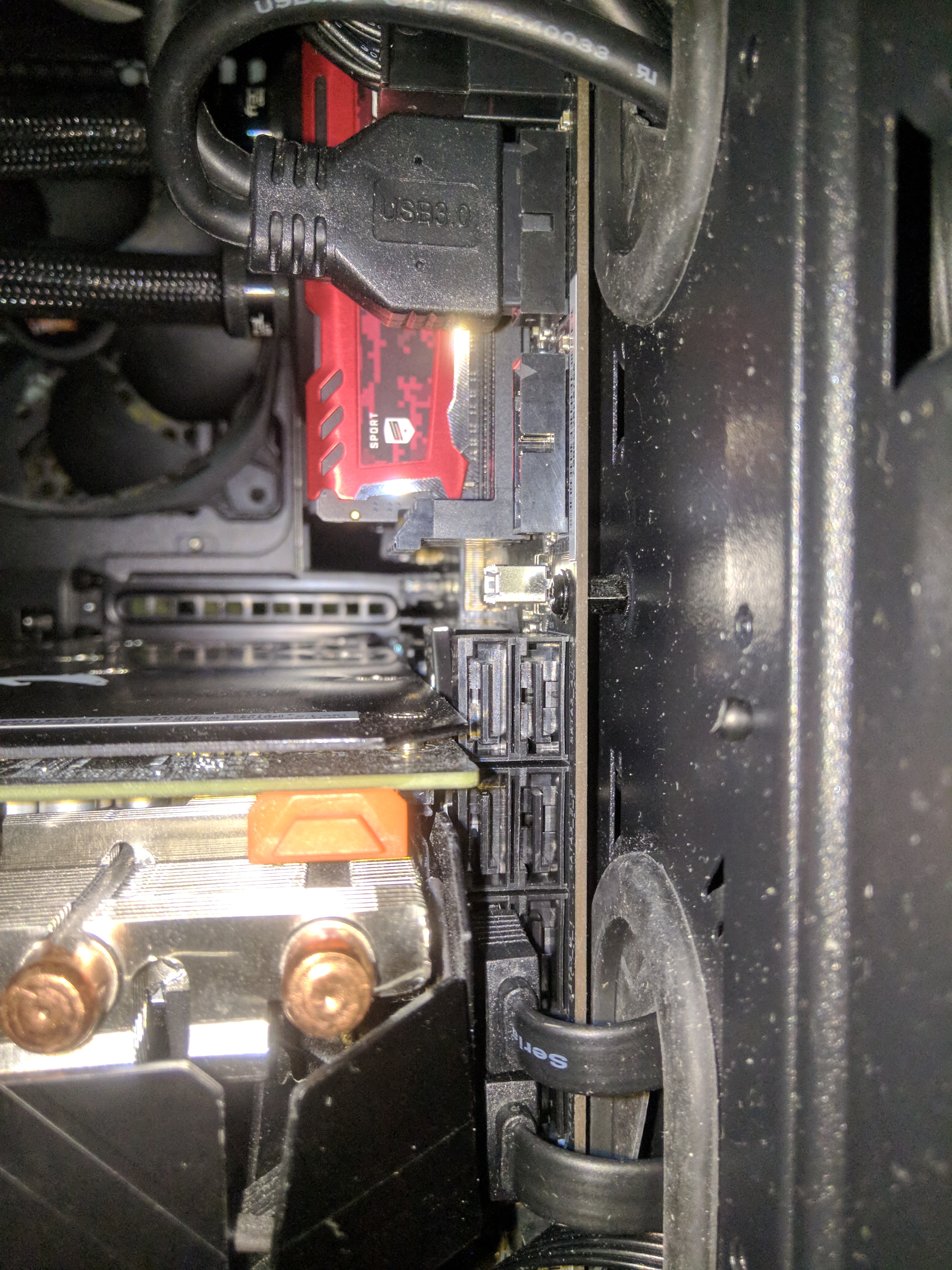

Century это щас почти у всех так, сата разъемы лежат, а не стоят вертикально как раньше (и они были внизу обычно платы). температуры хз какие, я только сзади сокета трогал текстолит во время оинпака 17 минутного, не обжегся значит норм .

У меня так же

для чипсета 48 это норма, там же по сути нет на нем нихрена. если прям мозоль в мозгу, можно снять радиатор и поменять терможвачку

В простое 30-31 оба

foetopsy эт че за панель такая от Сайт?

Только читал за это на забугорных оверах замена не чего не даёт 2-3гр правда стоит проверить плотно ли сидит,вон на Топ гиге даже Радики могут не докрутить)

Добавлено спустя 5 минут 38 секунд:

Scythe Kaze Master Flat II в днс брал ещё из за термалрайт, мать asus не могла ниже 1000 об регулировать вертушки

Так и на Gaming K6, тоже может быть либо это, либо то. И конечно же, мне попался SM4337..

Добавлено спустя 32 секунды:

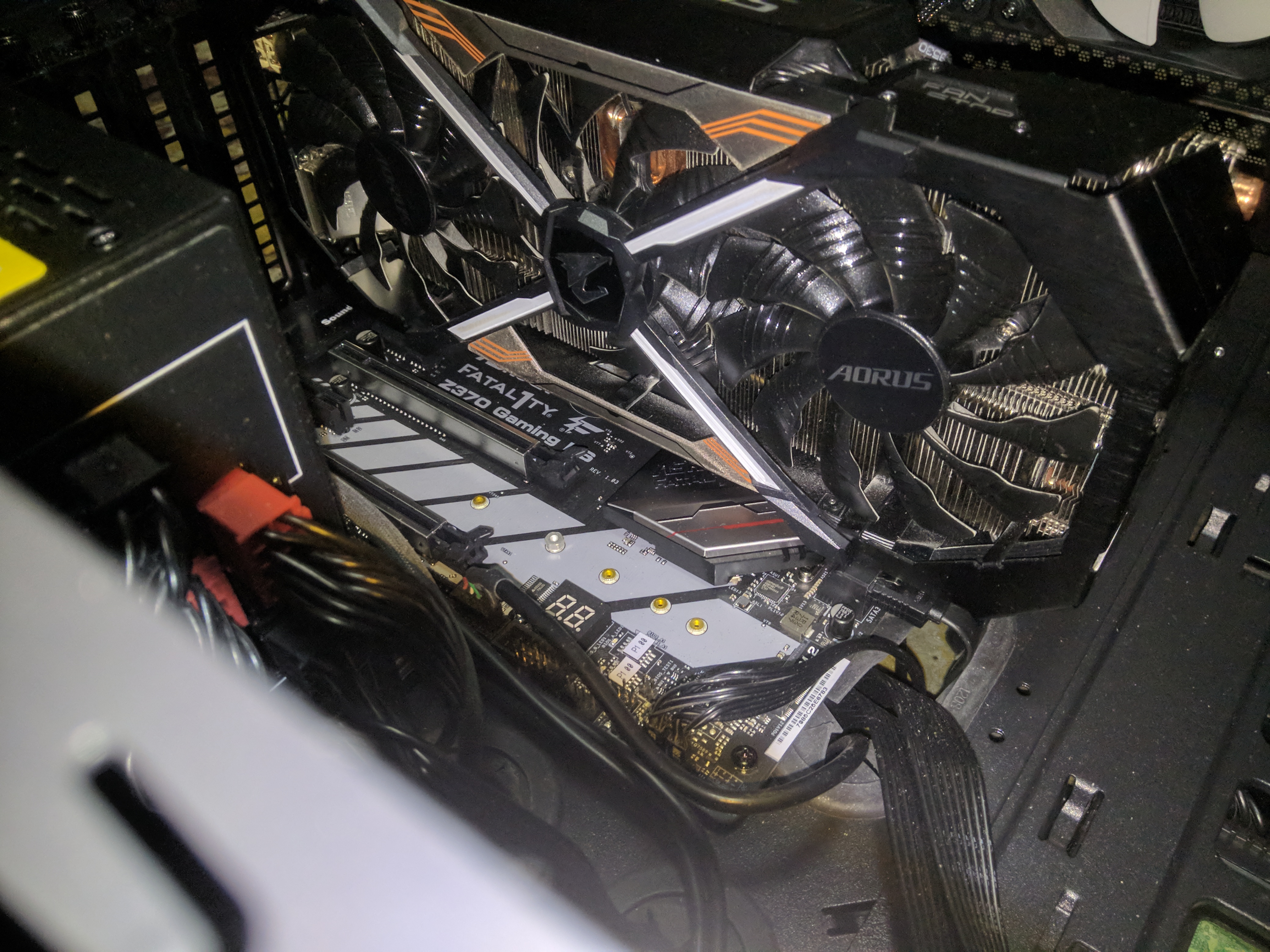

И это на Extreme4, а у меня Gaming K6, с тепловой трубкой сквозь радиаторы, почему же так горячо то, блин.. Неужели мосфеты еще хуже стоят, чем в Pro4, раз до 50 в простое VRM

Добавлено спустя 24 секунды:

Ну у меня сами радиаторы в простое 37 градусов, а вот кубики рядом с ними до 50. [какие-то 50, какие-то 42-45]..

И все-таки, какая должна быть температура VRM в простое в норме, какие пределы ? А то может мне плату в утиль давно пора, пока не поджарила.

Так-с, вроде все норм, поиграл с час в PUBG при 4.7Ghz, режим поставил Fixed LVL1 - 1,265v, бывало снижалось в игре до 1.248V, вот теперь как мне сделать так чтоб в Offset так же работало при нагрузке, а без нее чтоб вольтаж падал?
з.ы. Прогнал 5раз бенч в ACOrigins (4.7Ghz) - Fixed LVL1 - 1.25, крашей не было.
Подскажите чем лучше проверить стабильность работы проца, что и как настроить перед проверкой...?
