Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

BY_Pashka а где первый этап разгона "К" процессоров?

asserhali пока смотреть по аналогии с процами non "К"
позже будет, извините.
По сути- что такое первый этап настроек БИОС?


Я еще раз спрошу- какой простой?- У вас разве проц не работает постоянно на макс частоте, с высокой производительностью и на фикс?
И кстати- по части бреда))- пирометр откалиброван?
По поводу мосфетов- критическая температура 153 градуса.. Инфа еще с сокета 1155.

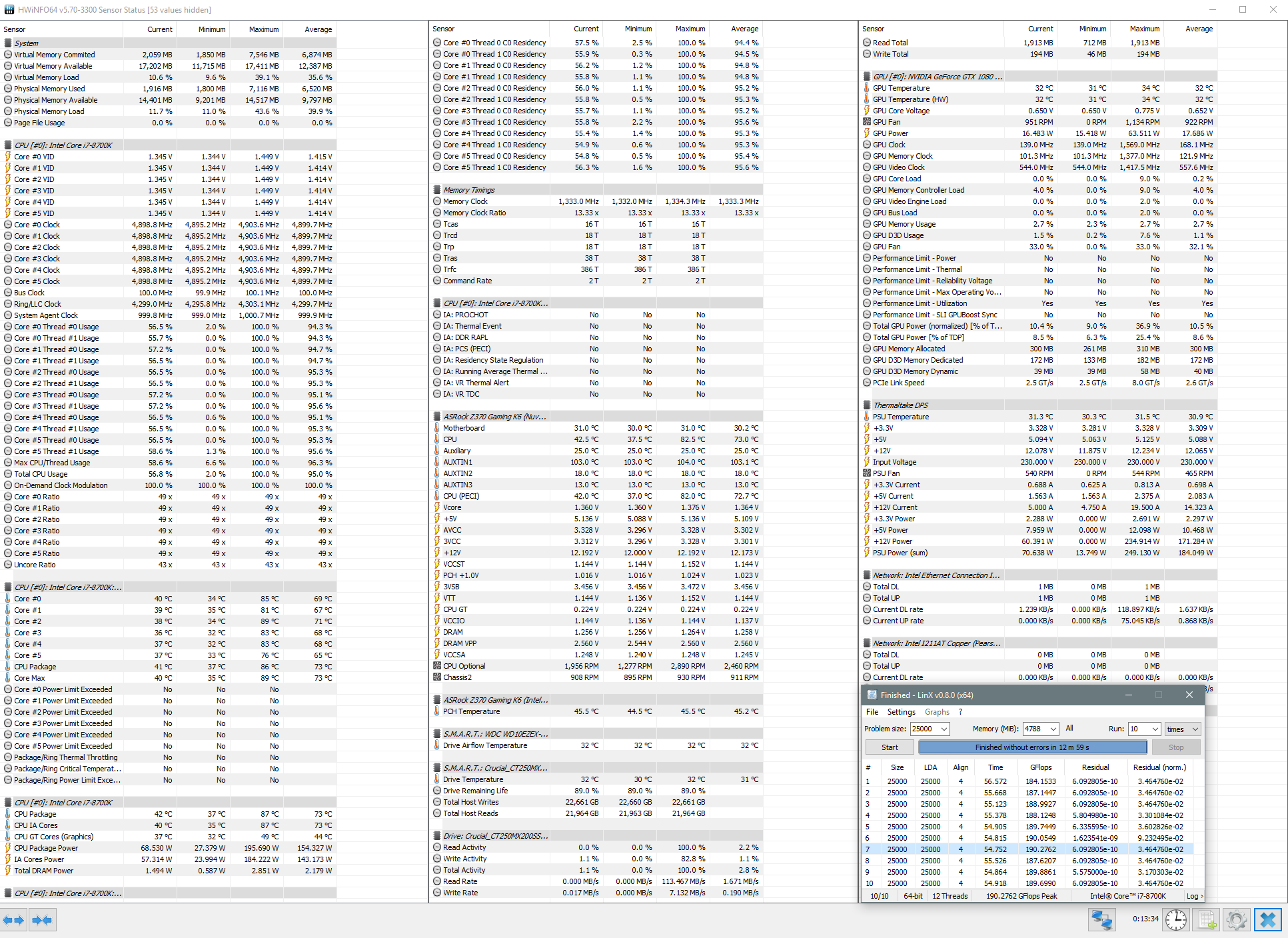

BY_Pashka, я сделал тесты по разгону. Результаты таковы:

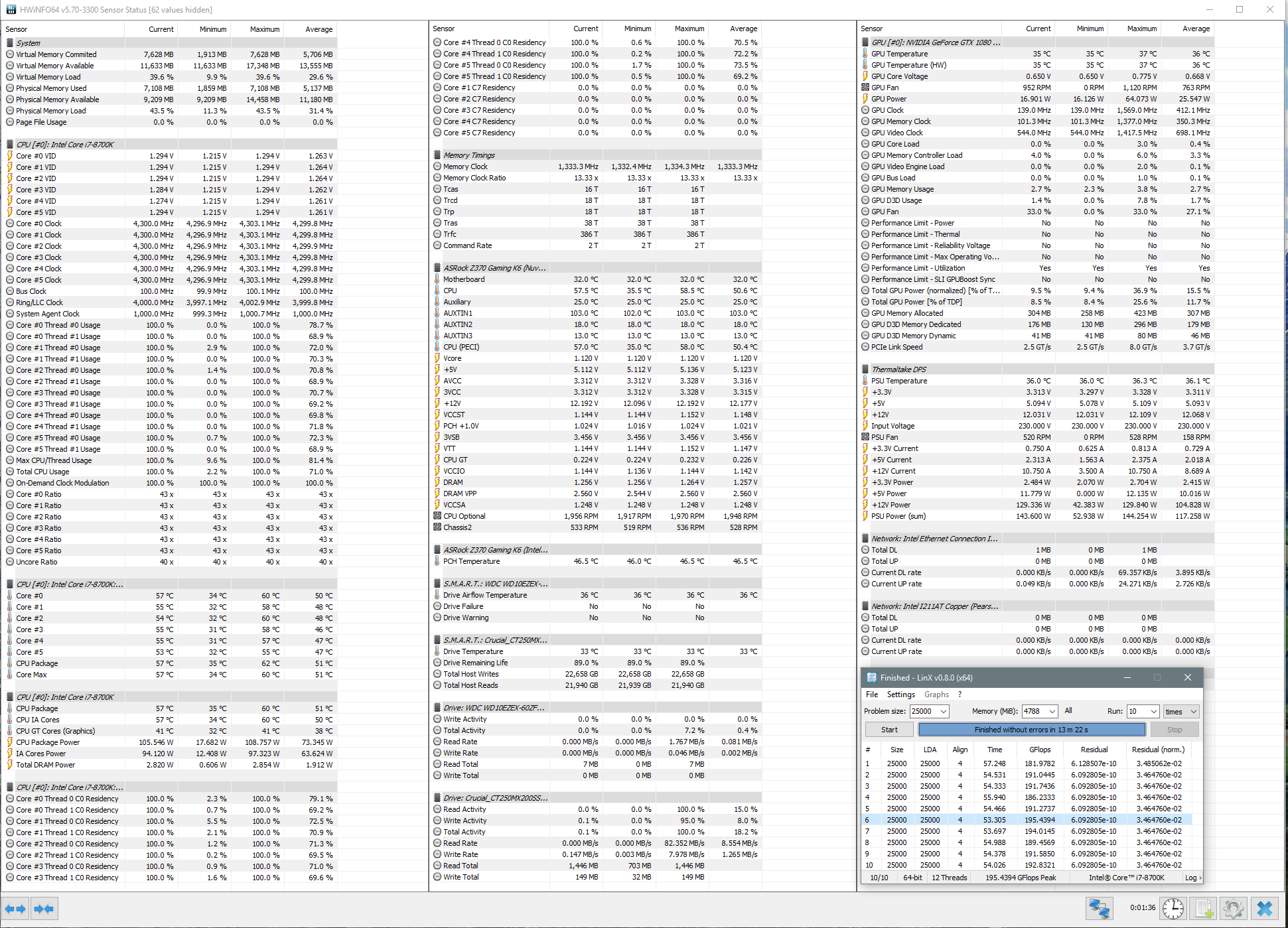

- 4,3 Ghz[сток] Fixed Mode: 4300mhz 1,12v [температура VRM около 90 была]
- 4,9 Ghz: 1,37v Fixed Mode [температура VRM до 115]
- 5 Ghz: не удалось взять на 1,45v, ошибка на 2-3 проходе, дальше поднимать не стал.

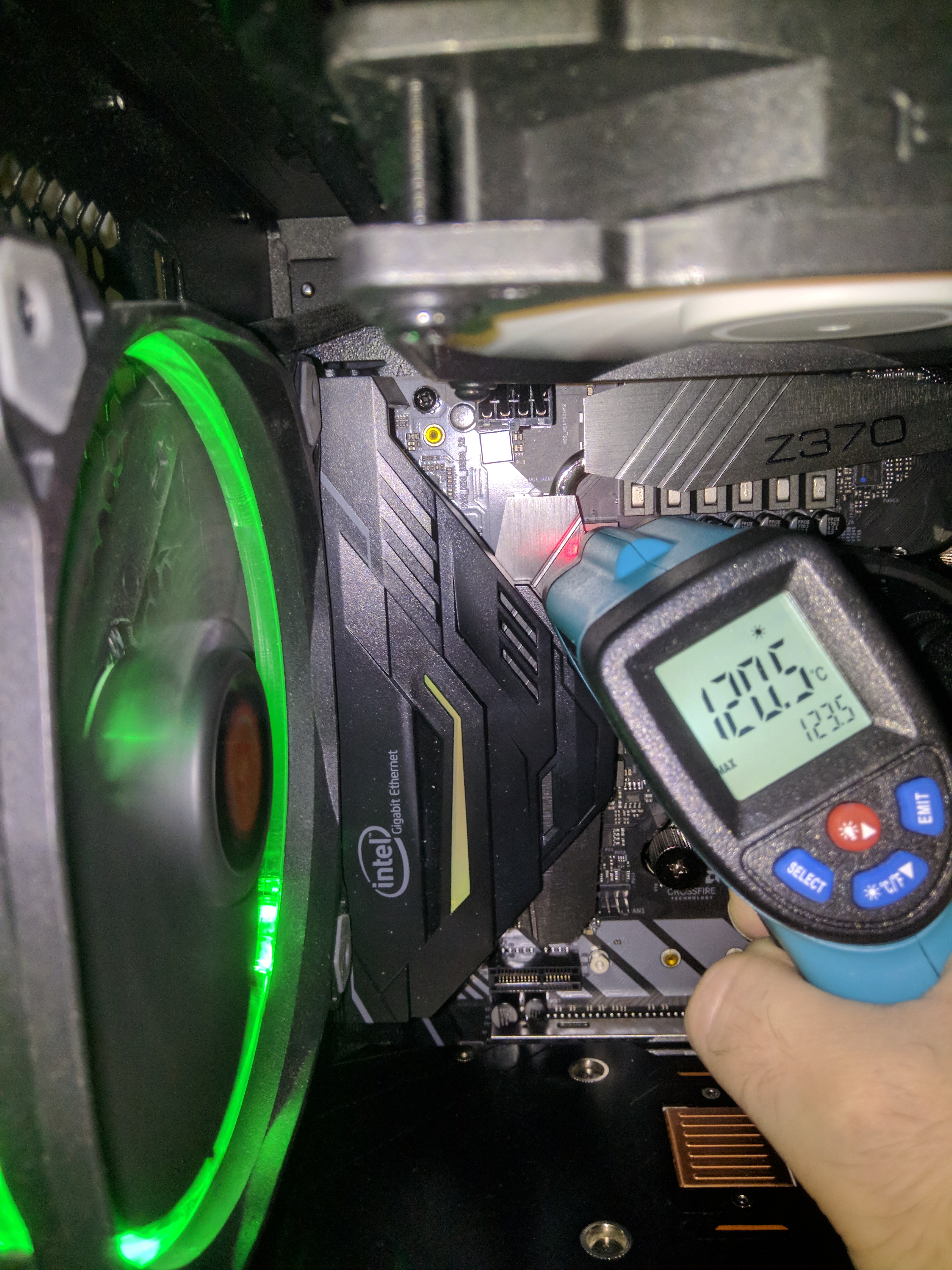

В итоге, практически на том же вольтаже получил прибавку +200mhz по сравнению с Pro4, но по сравнению с той же Pro4 тут температура VRM не меньше в разгоне и где-то даже больше. При разгоне на 4,9 с вольтажом 1,4 жарило до 123 градусов [на 1,37v 115 гр]
В простое температура врм 50+ в стоке, что, тоже не радует. На 4,9ггц в простое в режиме производительности температура VRM под 70гр , там реально горячо, это нормально вообще? В простое в сбалансированном режиме VRM 62 градуса на минимальной частоте. В играх темпа проца до 75[в среднем 65], темпа VRM - до 85.
Вроде как эта мать подходит для нормального разгона, но имеем температуры больше, чем на Pro4, почему так?

В общем, нормально ли все это, глядя теперь на все это в комплексе, и раз всего лишь до 123 доходило, то еще есть запас, выходит, до 150?
Пирометр, не откалиброван, но более-менее правду кажет, я уже что только можно измерял. Еще подносил кусочек бумажки - она сразу чернела от прикосновения, но не загоралась, естественно. Могу ли я на постоянку 4,9мгц 1,37vставить ? [проц скальпирую, само собой] Еще стоит учитывать, что в линксе у меня урезанное потребление идет, т.к. сингл-режим памяти. Т.е. с двумя планками будет потребление больше, ватт 250, и вот тут какая температура ВРМ будет, может и все 140 легко, кто его знает.. В прайм95 даже не рискнул залазить, и аиду FPP стресс-тест тоже не включал, там больше 100 проц сразу жарить будет.

Century почему нет? еще бы я попробовал один из трех вентилей сверху- тот, что над водянкой развернуть на вдув- ради интереса..

BY_Pashka, да, попробую снова развернуть сейчас и тест сделать, все-таки радиаторы уже стоят там, толк какой-то должен выйти.
Я так понимаю, что у меня такой высокий нагрев ВРМ еще и из-за водоблока на проце, вместа радиатора с кулером, который бы обдувал и врм заодно..
Ну тогда оставляю как есть, 4,9мгц мне в принципе нравится, сделаю скальп, ну и вообще можно и на 5ггц воткнуть с AVX offset 1, и будет самое то, как по мне
В любом случае огромная благодарность за помощь просто не ожидал от этой матери более высоких температур, чем на Про4. Всех замучал тут уже, наверное, своей материнкой Но разобраться то надо же до конца как-то было...

Сток или All core?

Aterax, ну по частотам же сток. То есть сток тут написал про "частоты", а выставлял вручную.[All core]
Кстати, врм подостыл еще немного и температуру сейчас показывает 52-58 в простое [серфинг, музыка и тд] в сбалансированном режиме.

Century да просто я скинул в дефолт и не проходит на 1,12) сейчас установлю 4,3 и 1,12

Aterax, VCCSA - 1,13, VCCIO - 1,23 у меня выставлено. Ну и лимиты 4000, 3, 4000, 250 по порядку.

Century

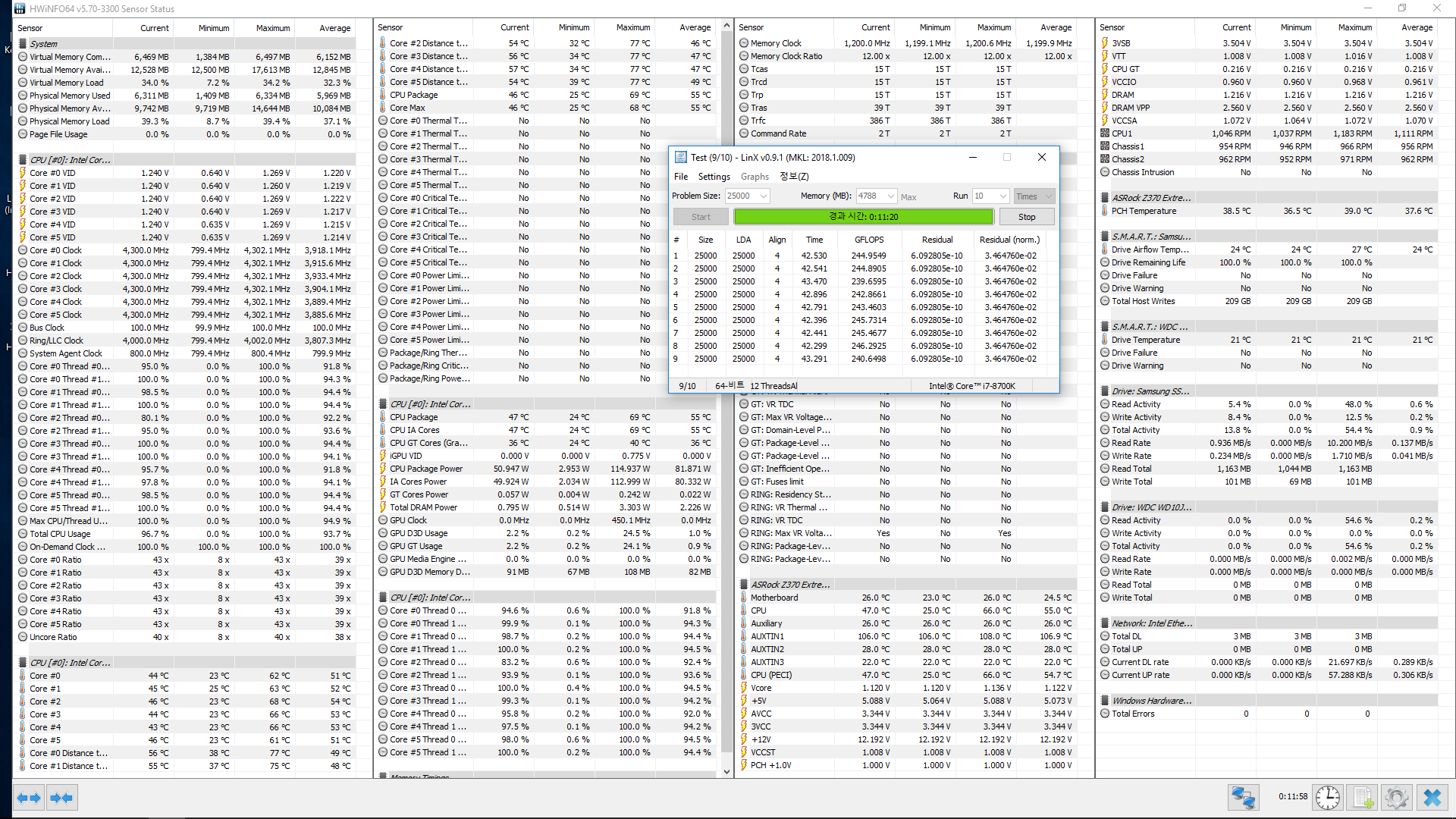

У меня сейчас так All Core 4.3 кеш 4,0 , Fix 1.12 остальное авто


Добавлено спустя 30 секунд:

Если это ввожу всё летит к чертям

Aterax, ну вот, прошел же, можно и меньше, наверное. Это у меня просто проц такой, не очень удачный.

Century Прошел, я думал сток это сток ничего не меняем только вольтаж) а так 4,2 при 1,088 работает стабильно

Aterax, че-то не пойму, вниз что ли гонишь? Cначала 4,3, теперь уже 4,2, так глядишь скоро и 8700 возьмешь

Century Нет Просто интересно было минимальный вольтаж камня, а далее накидывай 0.04 на каждые 100ghz

Добавлено спустя 1 минуту 47 секунд:
В теории для 4.8 нужен будет вольтаж ~ 1.32

У меня, кстати, исчезла проблема невозможности включить комп после выключения, теперь все как было ранее, но я так и не понял, как именно она исчезла. Единственное, что делал сброс кнопкой clr mos, но я и тогда это делал и ничего не изменилось Вообщем, не плата, а загадка

Извиняюсь за дурацкий вопрос а MOSFET SM4337 чем-то плохи? объясните пожалуйста

Fraser, а плохи они тем, что стояли еще на z170. Вот что про них пишут в обзоре на ASRock Fatal1ty Z170 Gaming K4:

Подробнее: https://www.overclockers.ru/lab/71006_3 ... ng-k4.html:

а на asrock z370 extreme4 тоже самое?

Fraser нет, там либо см7341 либо файрчилд.

Добавлено спустя 1 минуту 23 секунды:
Century ты че-то путаешь, на к6 совсем другое, а не то перечисленное бюджетное гамно

они получше будут?
