Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

Добрый день,такая проблема с материнкой ASRock z790 и оперативкой.

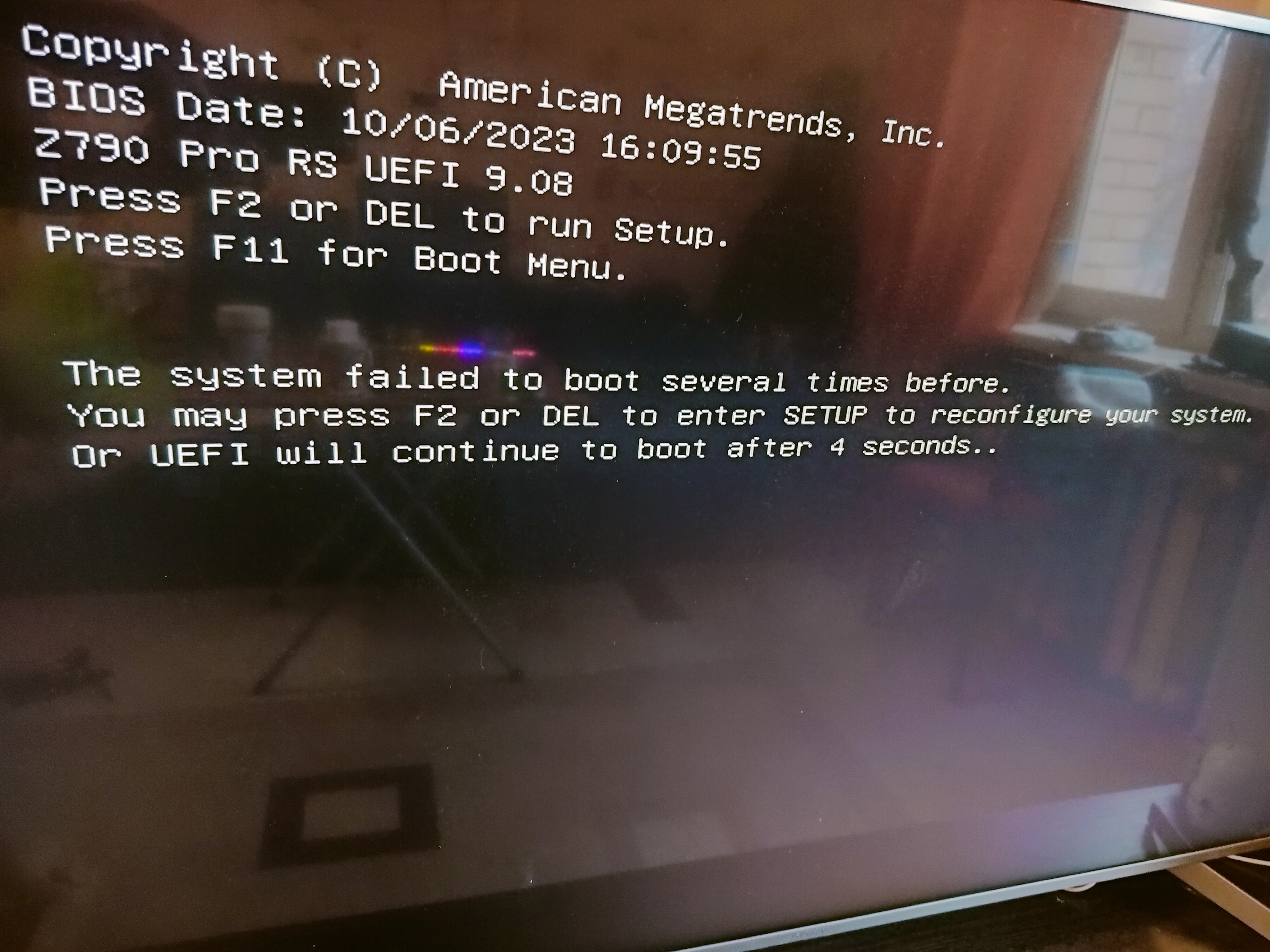

В общем обновил ПК ,вставил оперативку в 2 и 4 слот ddr5 6000mhz ,комп загрузился с ошибкой (см фото) ошибка по оперативке,ну сбросил Биос помогло память загрузилась в 4800,хотя она 6000 ,при попытках выставить xmp или частоту в ручную снова эта ошибка и вообще сбрасывает до 3600.
При этом в 1 и 3 слоте память запускается сразу без всяких профилей на 6000 без ошибок,даже можно до 7000 разогнать ,то есть оперативки рабочая ,проверял по одному слоту 2 и 4 не в какую выше 4800 ,если ставишь выше сброс на 3600 с ошибкой и все на этом,сброс Биоса и батарейки не помогает , подскажите это какие то проблемы материнки или что ? Может я что то не так делаю , подскажите , спасибо

Atropos83 Смотрю последний БИОС стоит? Поставьте что-нить из предыдущих, может поможет?

кстати по биосам, оказывается в том месяце выкатили 9.04 версию для asrock b660m pg riptide
1. Update Intel Microcode and ME.
2. Optimize BIOS settings.
3. Improve memory compatibility.
4. Add Multi Microcode function.
интересно, что они там наоптимизировали в настройках биоса)
и что за мульти микрокод в 4 пункте?)

Atropos83
Ну по идее всё так и должно быть, ведь не зря в инструкции указывается в какие слоты ставить память при разных комбинациях.

Добрый день помогите плиз разобраться с PL1. До этого была ASRock B560M Pro4 + i5 11400. И у многих плат на этом чипсете (не только асрок) были проблемы в связке с 11400. Нужно был обязательно увеличивать PL1 (по умолчанию 65Вт) - иначе проц. работал далеко не на полную мощность.
Купил ASRock B760M STEEL LEGEND + i5 13500. Смотрю в биосе опять по умолчанию PL1=65Вт. В итоге в стресс тесте (ОССТ) - ТДП поднимается до 148 Вт, а через несколько секунд скидывает до 65 Вт. Поигрался немного с PL1. Ставлю 125Вт. - дольше держит 148 Вт, но в итоге скидывает до 125. Ставлю 154 (как максимальное для процессора) - сразу поднимается до 148, а через некоторое время достигает 154 (так его и держит), температура при этом не более 75 градусов (стоит башня Дипкул АК62). После установки корректирующей рамки от термолрайт температура не поднимается выше 71 градуса. У товарища MSI z690 + 12900к - у него по другому работает PL1 - при выставленном по умолчанию 125 Вт - он держит 190 вт (который указан в PL2), ничего не сбрасывает.
На асроке он как то по другому работает, стоит ли его менять и сколько нужно ставить?
Спасибо.

Да ничего эти криворукие дауны не исправили , всё так же холодное включение 6 раз включается-выключается, прежде чем запустится (бедные мои HDD). И двойное включение, если до этого ПК работал, а БП не обесточен. Эх, не успел урвать MSI B760 mortar max в мегамаркете

Сегодня ради интереса вшил в стоковый биос 7.03 самые ранние микрокоды, заменив все новые, и плата нормально запустилась. Как-то так. С продажи конечно сниму
Две планки по 32ГБ инженерник 12900 qxq3 видит нормально, запускает по дефоулту на 3600МГЦ. Три и четыре планки принимать пока не хочет.

возможно, биос присваивает неправильный микрокод этому процу(инженерник, как-никак) по типу как тут 12700KF.

Мало иметь биос с невырезанной опцией настройки avx512. Надо ещё вшить микрокод #15, один из первых для AlderLake. В сети была инструкция.
Затем выключить e-ядра. Запретить винде загружать при старте ОС свои микрокоды. И только потом будет видно, есть поддержка или нет

Вообще стало так лень таким заниматься)))))
Вот пощупалось 14600КФ на Рептиде..
#77

Подскажите пожалуйста, необходимо ли ставить корректирующую рамку на Asrock Z790 Pro Rs ?. В интернете противоречивая информация, ну и не хотелось бы гарантии лишится...

Pranger ну вот- выше скрин без рамки..

Я поддался тренду и поставил на ASRock B760M Steel Legend WiFi + i5 13500, но мне всегда не нравилась родная рамка у интелов - всегда ожидаю, что проц треснет под ней при установке))). Вроде температуры упали на пару градусов, но может из-за другой термопасты, так что х.з. есть ли толк в ней - стоит копейки, почему бы не поставить. По поводу гарантии, если случится гарантийный случай, просто установите старую рамку.

Добавлено спустя 3 минуты 50 секунд:

А что за охлаждение стоит? Я в будущем планирую 13500 поменять на 14600K или 14700.

Fall83 вода какая-то не уточнял.

Самое смешное, что плата с инженерником и с моими модулями стартует только на биосах 7.03 и 14.01. Микрокод для 90671 вставлял сначала 1C, затем 1A. Остановился на 1A - ОС отзывчевее.
Прочие биосы со страницы загрузки вроде бы не увидели оперативку, подробно не тестировал.
Если у кого-то остались биосы для платы, недоступные для скачивания, - поделитесь пожалуйста. В ответ могу скинуть ссылку на архив своих со старыми микрокодами.

владельцы b760m riptide, подскажите как плата в плане стабильности, особенно под разгон нон-К, ну и посмотрите на фото под спойлером - тактовый генератор отсутсвует справа, хотя на сайте asrock он есть на картинке, но присутствует чип слева, чего опять же нет на изображении с сайта asrock, это нормально?

nerve Нормально все.. Гонит.. 12700 я выжал 4800, 12400- 5000.

к плате ASRock H610M-HVS/M.2 R2.0 по ошибке заказал память Kingston 16Gb DDR4 3733MHz (KF437C19BBK2/16) (2x8Gb KIT)
с такими профилями:

Смогу ли я (на H610) в биосе выставить 3200MHz CL16?
Или лучше отменить заказ и купить память с XMP профилем DDR4-3200 CL16?

CMD
Руками выставишь, что захочешь. А профили только для галочки, да и их лучше не использовать.

на Z790 у ASRock 8-ми слойные платы или 6? ASRock Z790 NOVA WIFI или ASRock Z790 PG RIPTIDE WiFi например
