Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

LEO_SAN Так букву назначь- епрст)))))

Добавлено спустя 30 секунд:

работает?- пусть работает.. смысла нет.

BY_Pashka
вот это я олень
Спасибо!

Сейчас в материке две плашки памяти: Samsung [M378A1G43TB1-CTD] по 8гб (@3200 16-18-18-18 1.32В)
Есть еще одна плашка G.Skill Ripjaws V 8GB DDR4 8GVKB 3200 C16 - хочу воткнуть.
Никак не могу найти информацию как это будет работать:
1- Вся память будет пахать в одноканале,
2- будет переходить в одноканал при использовании свыше 16гб
3- или в одноканале будет работать только 8гб...
И какие слоты будет мать использовать изначально !?

LEO_SAN Бывает))))

Добавлено спустя 1 минуту 3 секунды:
Злобный Йожык ставь 2/3/4

Планирую купить i7 9700K и плату AsRock Z390 Pro4. Такой вопрос: заведется ли камень на этой плате или надо будет искать совместимый проц для обновления, в случае если попадется процессор i7 9700K (R0)?

да, заведется. только гнать не рекомендую.. макс частота для 9700К 4700- выше будет плохо для врм.

BY_Pashka
т.е. совершенно точно не нужно будет обновляться со стокового р1.30 до до р4.00? Просто не хотелось бы рисковать

Mr. Night даже если не заведется- обновить БИОС нынче не проблема..

А для нового R0 степпинга 9900К обязательно обновлять биос до последнего на Taichi 390? По крайней мере так пишут на сайте, что биос нужен минимум 4.0.
Не хочется этого делать, на моем 1.80 все хорошо работает и не хотелось бы терять что-нибудь в производилке, так ведь бывает после нового биоса..

Всем привет! Я тут новенький и только начинаю вникать во всю тему с настройкой биоса и разгоном
Возникло пара вопросов касательно первоначальной настройки биоса для процессора 9900K:
1. Зачем отключать CPU Thermal Throttling, ведь, насколько мне известно, эта функция не даст процессору выйти из строя в случае перегрева, т.е. довольно важная с точки зрения надежности штука.
2. При выборе режима работы напряжения Fixed появляется поле с этим самым fixed вольтажем. Его нужно оставлять на Auto?
Заранее спасибо за ответы!

Комп всё равно вырубится при достижении опасной температуры, но троттлить не будет.

посмотри на рабочий вольтаж в режиме авто в прогах мониторинга, потом поставь вручную желаемый вольтаж и частоту ЦП, выбери подходящий LLC, чтоб под нагрузкой вольтаж сильно не проседал.

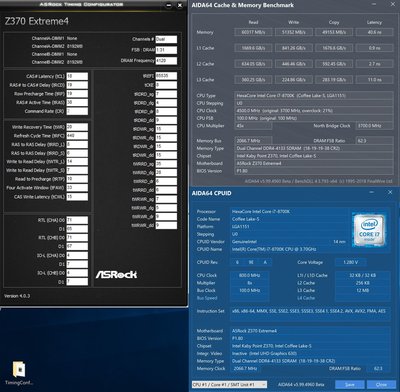

Имею Asrock Extreme4 BIOS v.1.80 + DDR4 2x8gb Corsair b-die 4266 19-26-26-48 1.4v и камень 8700K

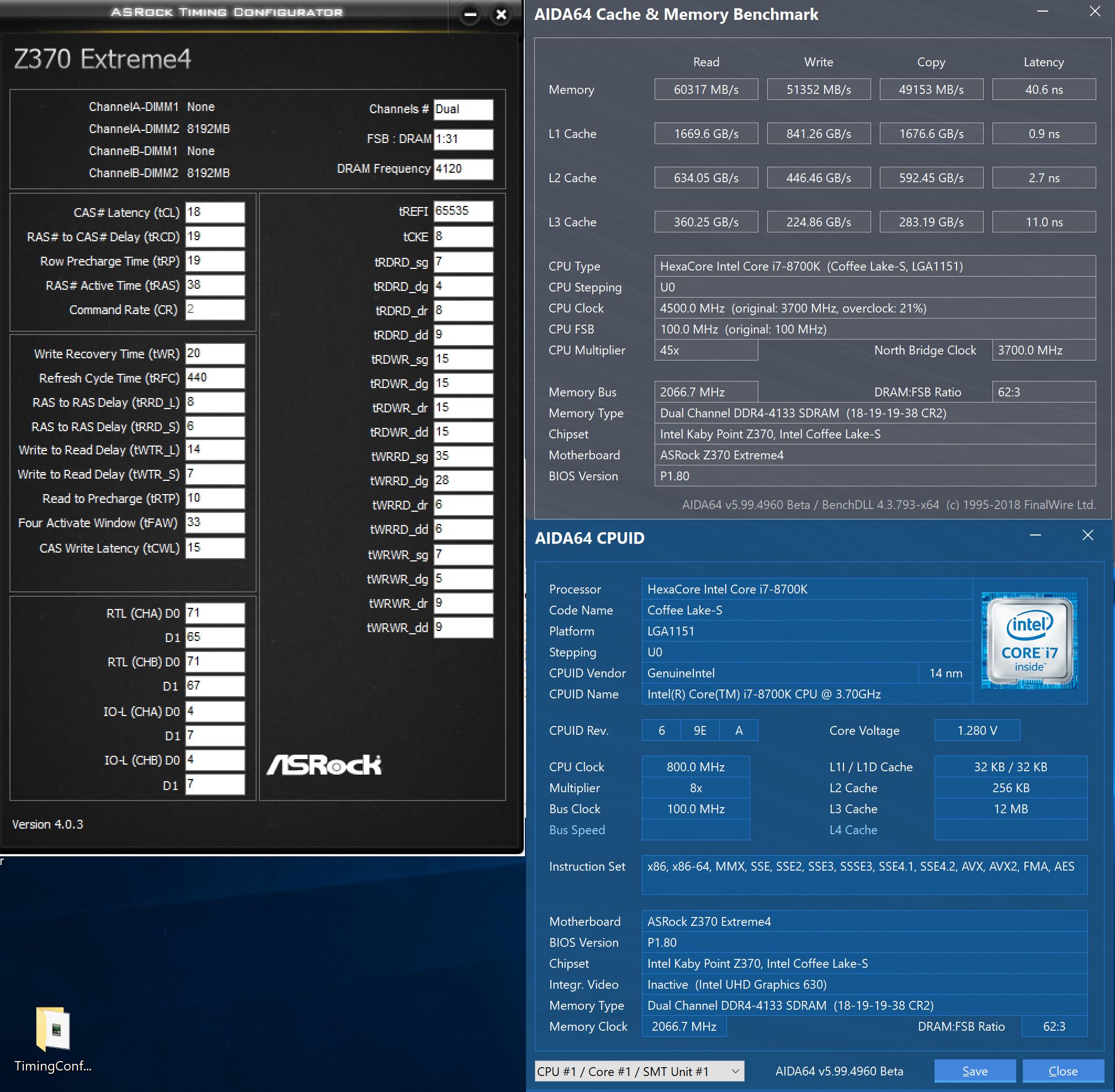

Пока из того, что получилось выжать это 4133Mhz с таймингами 18-19-19-38
Что еще можно покрутить по разгону таймингов, где косяки ?
Хочу выжать из памяти и платы ее максимум за потраченые деньги)

p,s, еще 8700К с самой топовой башней Noctua стабильно работает на адекватных температурах только при 1.285v (Level2) и 4500Mhz по всем ядрам c AVX
Вот думаю, что делать?) Может основание кулера шлифануть наждачкой мелкой, или тут только скальп или покупка 9900к ?
Кстати, если апгредится на 9900К на этой материнке, можно будет его погнать хотябы до 5ггц по всем ядрам с AVX ?
Спасибо за внимание и понимание, дорогие комрады)

Тайминги сначала настрой а по поводу 9900к до 5 гг это фантастика на твоей матери

я вот в этом и просил помощи) в таймингах особо ничего не понимаю) а в третичных тем более))

Так или в ветку по таймингам поможем

tayz0n

смотрю ты остановился на биосе 1.80, это на основе каких-то тестов или по принципу работает не трогай? Аналогичная система с экстрим4 и 8700k, хочу поразгонять память(правда двуранг), есть какие-то наблюдения по разгону памяти?

в настройках озу полный бред

8700к скальпируют до первой установки в сокет нормальные люди

хотя бы! ХОТЯ БЫ!! ХОТЯ БЫ!!!!

Наблюдения есть только субъективные
на версии 1.80 память заводится лучше на высоких частотах (мои субъективные наблюдения) пробовал v3.20 биос
4266Mhz не стандартных XMP моя память не берет (или контроллер проца или мать)

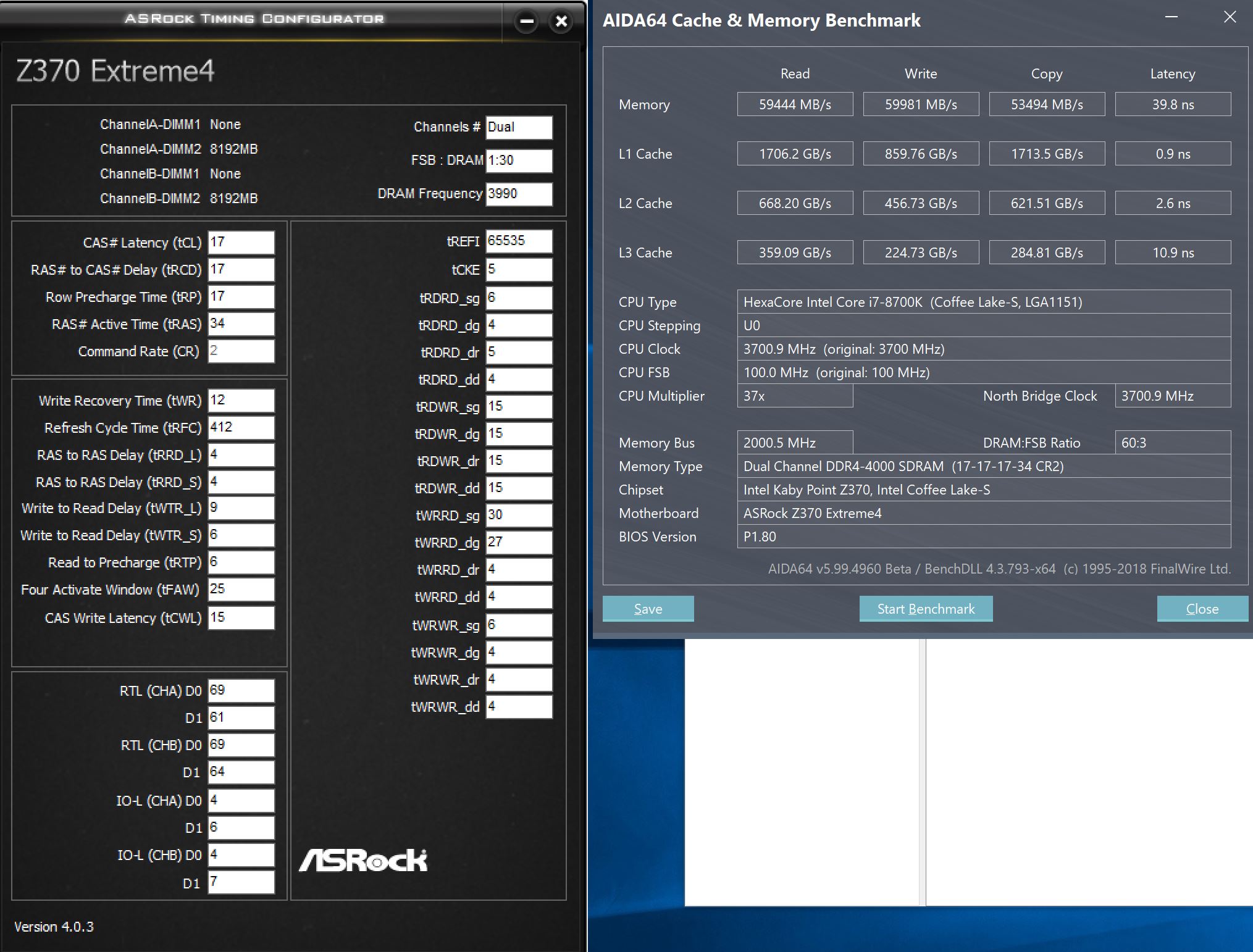

Идеальный вариант по таймингам и скорость остановился на 4000 17-17-17-34
Тайминги подсматривал у других на ощупь побирал но не идеально

Я видел как чувак завидит напять на 4400Mhz CL17 на более простой Z370 Pro4 и все работало хоршо, те же b-die чипы самунга
По процу уперся в терможвачку) думаю, что дождусь следующего поколения Intel и куплю 8 ядерник
Я виндой почти не пользуюсь у меня MacOS hackintosh - для работы с видео в Final Cut и прочим рендером, да и на 4К мониторе сидеть под виндой БОЛЬ, мсштабирование работает до сих пор отвратительно и не адекватного сглаживания шрифтов (при долгой работе это сказывается на глазах)



Добавлено спустя 3 минуты 8 секунд:


Спасибо большое, ваши ответы очень информативные и очень мне помогли!

ставишь 1,45-1,5В с обдувом вентилятором. На IO/SA 1.3/1.35В. Разгоняешь.

выбрось стереотипы, ставь левел1, возможно удастся снизить вольтаж из-за уменьшения просадок. На биосе 4.0 проще гнать оперативку т.к. намертво виснет гораздо реже и как правило после сбоя тренировки можно сразу выйти в биос, а не ждать третий/четвёртый старт.

снижать
tWTR_S/L до 4/7, вместе с этим tWRRD_dg/sg до 25/28 (это связанные тайминги, изменяются вместе на равные значения)
tFAW 16
tRDWR_dg/sg 11/11
tCKE 8
RTL D1 пробовать 61/63 или 62/64 (RTL init 69-71)
IOL D1 вручную пробовать 6/6, 6/7 (как сейчас) или 7/7 (IOL init 6)
Как я понял, это материнка со слабой автотренировкой, поэтому крайне желательно ВСЕ тайминги и ртл/иол назначать, а не ставить авто. Если при изменении таймингов и дальнейшем разгоне не стартует с первого раза, то не отчаивайся. Пробуй запустить ещё раз 5.
и потом после определения стабильности включить MRC fast boot, чтоб не перетренивалась.

назначение RTL IOL почти 100% вероятность 55 кода
их гораздо проще вытренировать и зафиксировать
плохая тренировка (если это уже 8 или 10 перезагрузка) означает что основные тайминги не корректные
чаще всего проблема в слишком зажатом tCL
