Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

к6 и экстрим одинаковые по питальникам платы, у обеих могут быть два варианта на sm или файрчилд

Судя по всему есть 2 варианта как у Extreme4, так и у Gaming K6.

у вас пацаны по-моему уже МОСФЕТ головного мозга . я вообще ничему этому не верю особо, ибо щас время маркетинга и говенного качества во всем. я думаю даже в разгоне умеренном дешевая материнка может прожить долго, если не запускать линпаки, осст и прочее говно часами каждый день

Добавлено спустя 2 минуты 43 секунды:

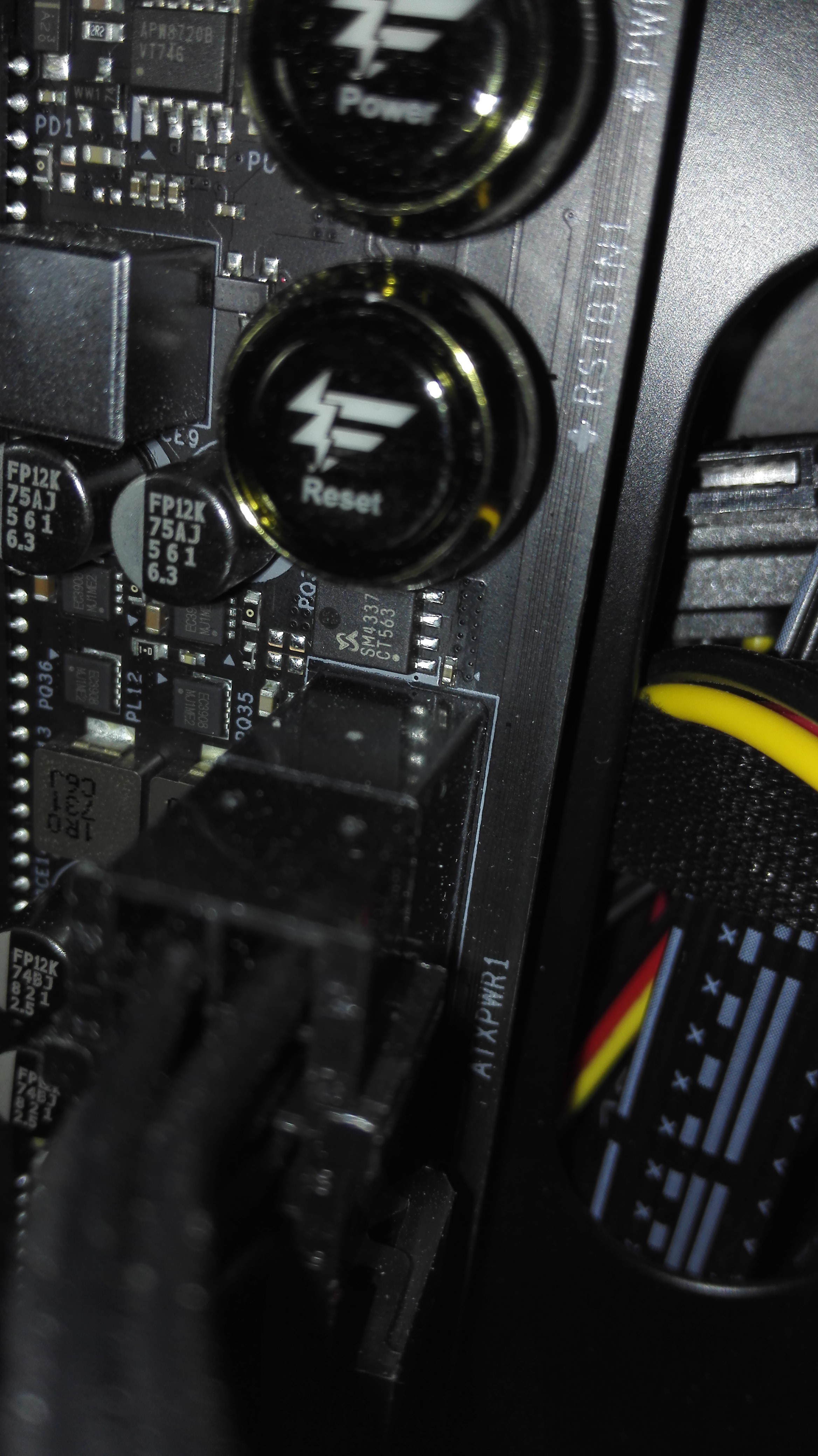

Century это не то, надо снимать пластиковый кожух и радиатор чтоб увидеть, а ты показываешь совсем другое

Don't Hurt Me, так я уже все, не дергаюсь больше никуда, буду пользоваться тем, что дано, деваться то некуда Даже проц не буду отправлять в Америку обратно, т.к. новый надо брать на время, не вариант вообще... Короче, Gaming K6 и не очень удачный 8700K будут работать на 4,9-5 ггц[1,38-1,45v] без всяких линксов. Посмотрим, надеюсь все будет норм через 5 лет

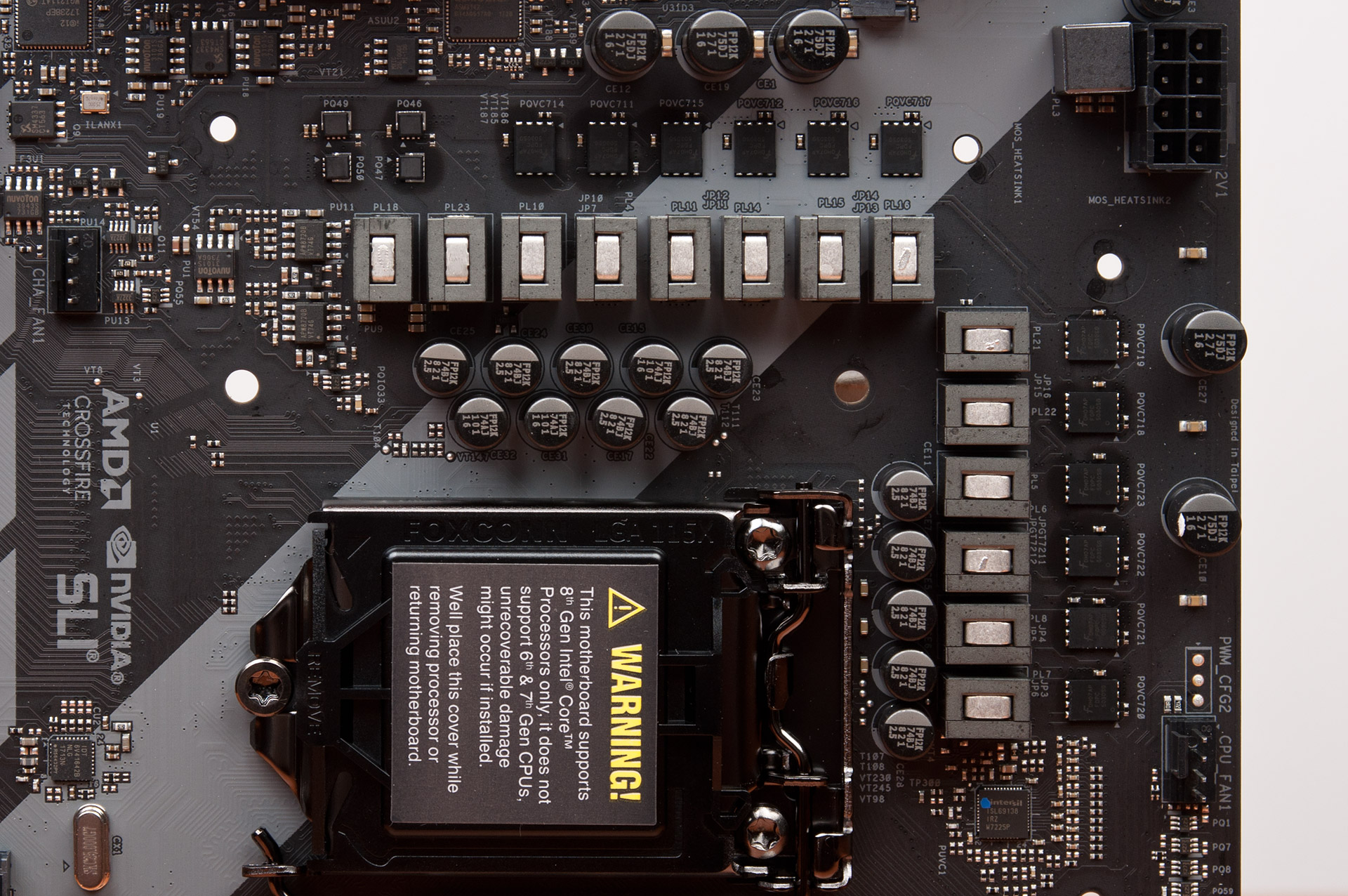

https://www.overclockers.ua/motherboard ... ing-k6.jpg

Добавлено спустя 46 секунд:

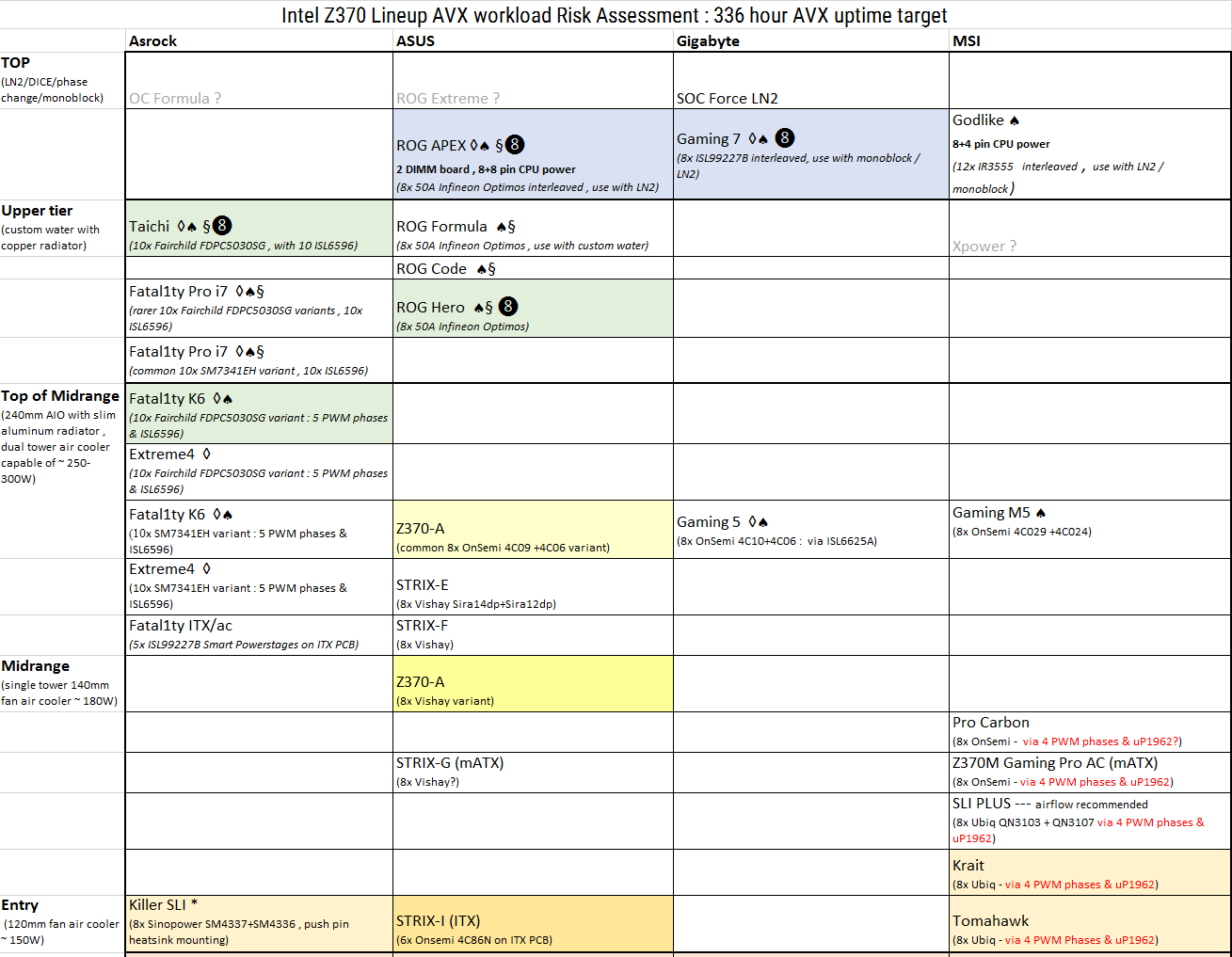

смотрим и видим то че написано в таблице

Don't Hurt Me, спасибо, я понял уже, что эти не относятся к тем, которые там под радиатором
А как посмотреть под радиаторами? Обратно их потом легко воткнуть? А то скальп буду делать, могу и глянуть заодно.
Короче, я там фигню написал, удалю лучше от греха подальше

похоже оно

Century ну если руки оттуда, то воткнешь легко

Добавлено спустя 1 минуту 37 секунд:
Fraser это вообще близко не цепи питания проца

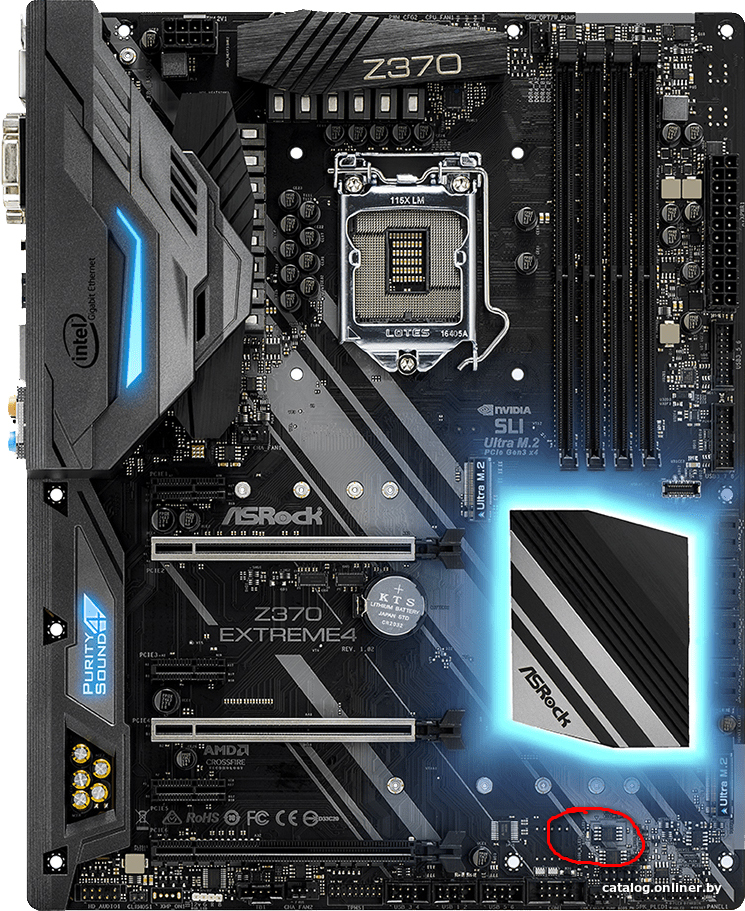

всем привет. купил сегодня ASRock Z370 Extreme4 с i5 8400 и оперой samsung на 8 Gb, все настроил, винду установил, но вопрос, что за красный светодиод горит напротив нижнего слота PCI-E? подсветку я настроил на белое свечение, а эта красная "лампочка" как тополь на плющихе.

Заклей её

Это не очень гламурно.
Чёрная краска...

Народ, вот с такими настройками, в играх нормально все, но что стоит подправить да и как лучше проверить все на стабильность?

Еще вопрос, в этом пункте должно быть такое напряжение?

Можете вообще не обращать внимания на VID.

AlexanderLazarev, сижу с точно такими же настройками, только VCCSA и VCCPL чуть поменьше стоят. Все работает стабильно.
Если хочешь потестить систему, то стандартный набор: прайм и линкс с avx и без avx по желанию, еще синбенч, аида с одной галкой FPU.

AlexanderLazarev у тебя какая версия биоса?

1.20

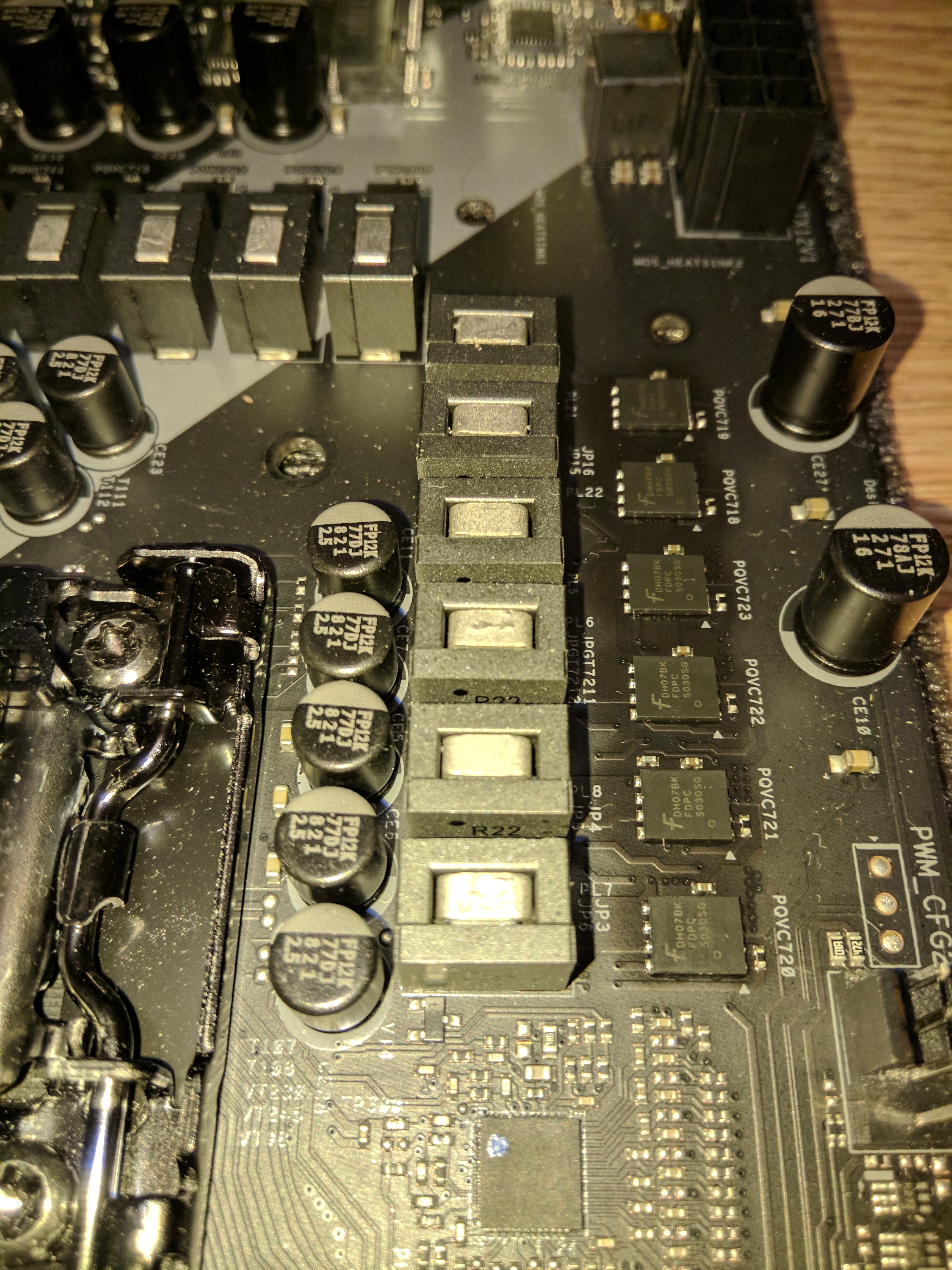

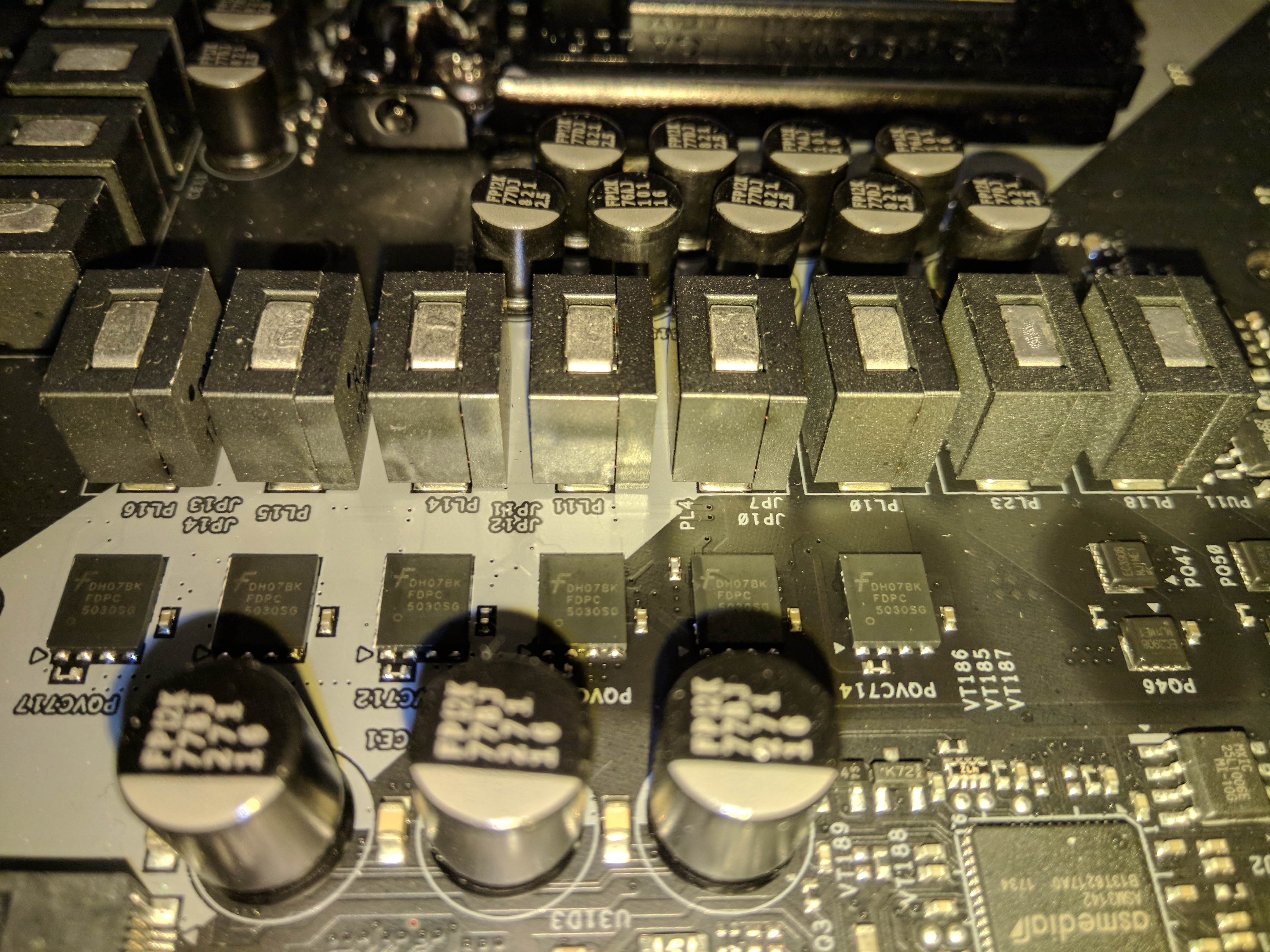

Don't Hurt Me, в общем, заглянул я под радиаторы, увидел там это:
Вроде все норм тут, FDPC 5030SG https://ru.mouser.com/ProductDetail/ON- ... 2FTQ%3D%3D

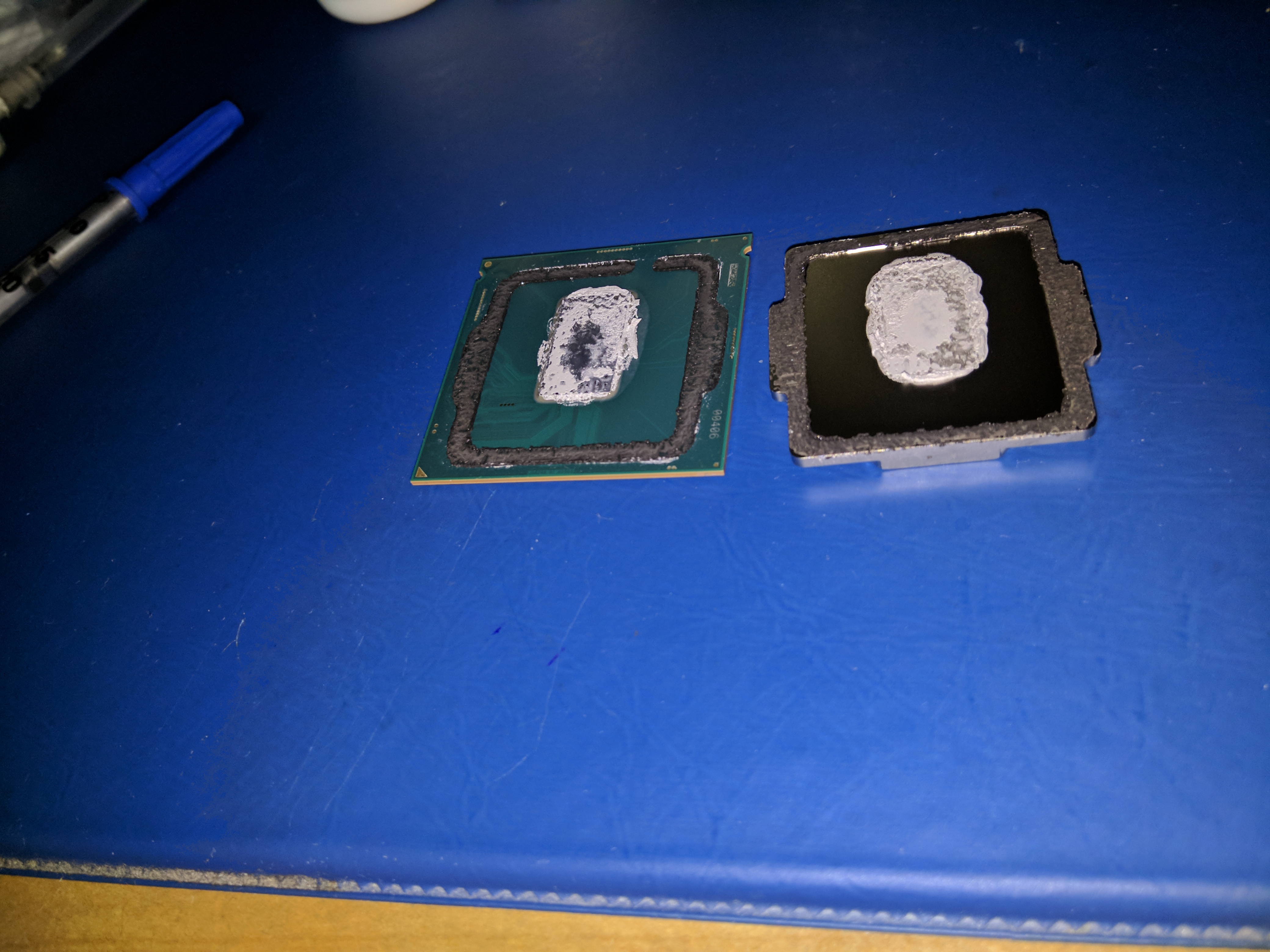

Еще по ходу дела снял крышку с проца. Легко очень снялась, при первом же повороте ключа. Термопаста была похожа на немного подсохший пластилин, скатал даже пару комочков пальцами .

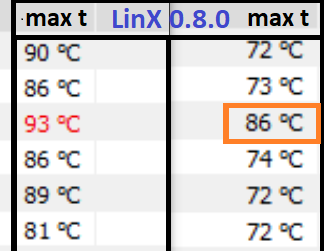

Потестировал в линксе на 4,9ггц 1,39v с Liquid Ultra под крышкой, получил такую разницу в температурах с тестом в линксе при аналогичных параметрах
И тут один момент: 1 ядро греется больше других градусов на 12-14 в нагрузке, в покое все одинаково. Максимальная разница - минус 19 градусов, минимальная - минус 9 градусов. А вот то ядро всего на 6 градусов упало, но, кстати, оно и грелось больше всех и до этого. Почему так? Кстати, когда я убирал водоблок, то отпечаток на нем был неравномерный: справа почти пусто, а в остальном густо. То есть прижим с правой стороны хороший получается, раз там так выдавливает, а вокруг уже хуже прижим. Может ли из-за этого быть такой разбег у одного ядра с другими, или дело внутри крышки, что-то попало на чип может ?

Century из-за прижима неравномерного. обычно разница 6-9 градусов ( на сандале, ивике так было, на нынешнем все те же 6-9 градусов под нагрузкой)

Надо проверить выключение с 1.30

PCH вот так получается,или аида64 врет или датчик





даже учитывая погрешность явно не 50
