Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Хулигано

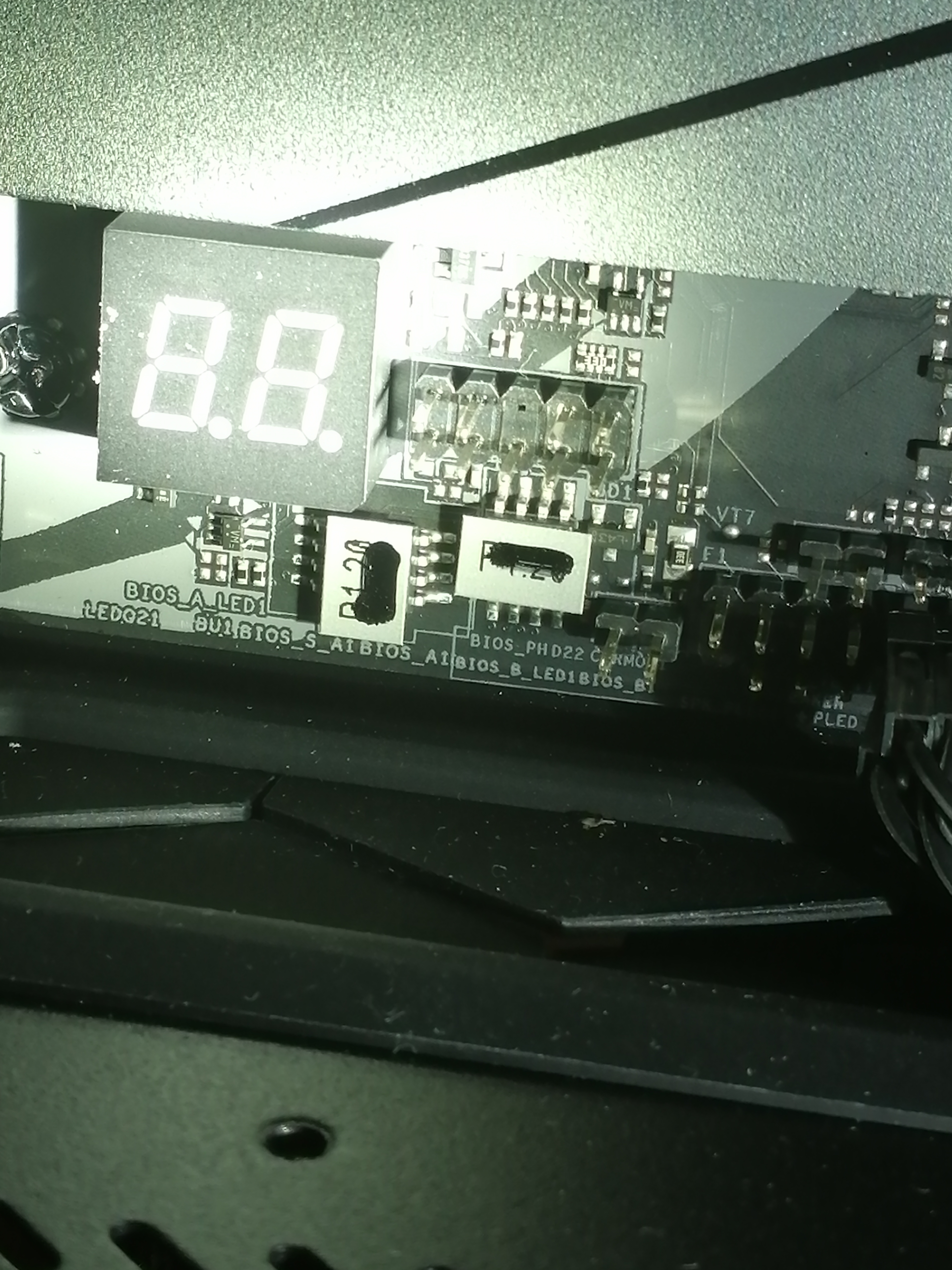

Сказал что на мат плате 2 биоса
Это так? И если да как на второй переключиться?

А что может быть с ногами? В плане что искать

переключить- на мамке пимпочка вродь есть. но тот БИОС вроде как для восстановления- сам не юзал- точно не скажу.
над колодкой спикера находится..
#77

Добавлено спустя 18 минут 6 секунд:
Предполагаю так.
надеть пипку и вкл. комп
попытаться зайти в БИОС
если зашел- ОК, снимаем пипку- втыкаем флешку с БИОСом рабочим
тапаем на Инстант флеш в самом БИОС
если пошла прошивка- ОК
после прошивки перегружаемся..
ИМХО...

Если перемычки нет
Чем можно заменить?
Или лучше не колхозить.

Angidridor она нужна только для того, чтобы в БИОС зайти и переключиться в адвансед моде.
можно отверткой маленькой замкнуть- в БИОС войдет и отвертку убрать- но нужны "прямые" руки))))))))

Добавлено спустя 55 секунд:

это пофигу- в магазе или конторе уже ковыряли плату)))

Пипкутснимать при включённом компе? Оо


Что это значит? Она юзаная и могу новую требовать или что?

канешне... как раньше шили на "горячую"?

Добавлено спустя 1 минуту 29 секунд:

да. ее могли типа подготовить, прошив БИОС, для 9-й серии ревизии R0

Это действия просто магазина и несёт ли за собой какие то подводные камни для меня

Ps с перемычкой не запустилось

по идее не должно...

замыкалась именно та, что я указал? 2 штырька, что над спикером?

Да

Angidridor ну значит в магаз- возвращать...
а точно ноги в сокете целые?))
нет такого?))))
#77

В сторонней сервисном центре не стоит проверять/перепрошивать биос?


Сейчас сниму проверю, но вроде цело было и в начале то она запустилачь
И даже старую винду пробовала запустить

Скорее всего косяк пошёл когда я в биосе ткнул кнопку обновить биос через интернет

4.00 стоит, пока на 4,20 не вижу смысла обновляться, дождусь пока 4,21 из беты выйдет.


Скорее всего на заводе шьют 1,20 по дефолту, потом как плата доходит до какого нить последнего цеха где ее проверяют там ее прошивают на последний биос а на микросхеме просто зачеркивают.
Так что не переживай, у меня тоже зачеркнуто и стоит версия 4.00.

В итоге съездил в знакомый центр и выяснил что у меня проц не рабочий
Материнка с другим процом запустилась
С моим нет, другая Материнка с моим тоже не стартанула

Upd
Вставил в старый комп обратно м2 ссд и он не работает
Горит бут девайс лёд и все, появляется окно биоса с предложением нажать ф2/дел и никак не реагирует
Без него запускается но не загружается с флешки с виндой

Поставил на Таичи z370 биос 4.10 и он пропал с сайта Асрок теперь доступен только 4.00,хз глюков нет,улучшений нет,разгон памяти такой же как всегда через жЭ иду с 4100 до 4300 с шагом 100мгц,пора наверно Апнутся на Gen z390

а почему такой настройки нет на z390 taichi? какой-то есть способ выровнять падения напряжения? мой проц вообще не работает на fixed, только offset. Толи проц такой совсем странный, толи плата такая...

Не подскажете, у z390 extreme4 Т-топология или дейзи чейн? 4х8гб модуля микрон е-дай смогут на 3600 работать?

Daisy chain, смогут 3600.

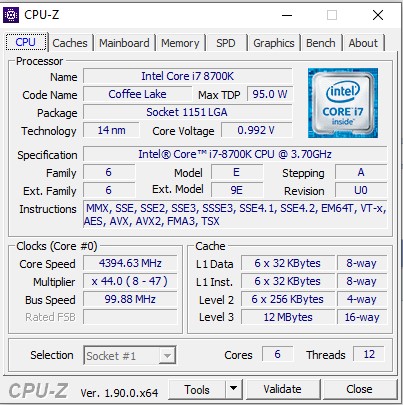

Подскажите ребятки в стоке щас нормально, что до 800 не спускает в покое ?
Да и в биосе таргет цпу 4700.
з.ы. Материнка z390 taichi, да и на профильной сопсна так же.

нет,у меня при обнове win 10 постоянно слетает Электропитание в Управлении питания процессора на Минимум вместо 5% выставляется 100% и молотит на полную,может у вас так же если биос не ковыряли

foetopsy Забавно, но у меня электропитание на макс производительность включилось оО, спасибо за наводку
