Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Все же странный Асрок,ставишь 4000 15 16 16 32 стартует,гонишь TestMem5 v0.12 ошибки,опять откатываешь не трогая тайминги на 3600 стартуешь,заходишь в биос сохранить,перезагружаешь входишь в биос опять 4000 нет ошибок тут задумался перейти на такую же z390 но может все таки Gen

Добавлено спустя 7 минут 55 секунд:

мда,видимо все же баг такой

Почему память в А2 и В2?

Чтобы не оставлять открытыми концы линий, что будут служить антеннами для наводок.

Может 4 плашки ставить тогда? Я как раз думаю брать 2х16 или докупить 2х8 к имеющимся.

Плата на z170 ?
4x8 достигнут большей частоты, чем 2х16.
Я бы выбрал вариант 4х8, даже учитывая двуранговость 16 Gb планок.

Не, я взял Z390 Pro 4, потому и пишу сюда

4х8 будет лучше, я так считаю.

Даже и не знал про такую функцию, просто задирал лимиты TDP т.к. и на К тож резало
anta777
Спасибо

Друзья, нужна ваша помощь.
Суть проблемы:
Собрали новый ПК: i7 9700K, Asrock Z390 Taichi, 2*8Gb G.Skill Ripjaws V 3200@C14 (B-DIE), Seasonic Focus+ 850W, Crucial MX500 SSD.
Не удается установить ОС. Как только вставляем предварительно созданный в фирменной Microsoft утилите накопитель в любой USB на плате, ПК зависает намертво.
Иногда, при попытке загрузиться с нее (виден белый кружок загрузчика, анимация которого застывает на месте через пару секунд), а бывает, что дело не доходит даже до POST.
Пробовали обнулять BIOS, отключать timing optimization/realtime memory timing, отключали XMP, поднимали SA/IO до 1.15 - без толку.
Сегодня позднее попробуем другой накопитель и так же попробуем отключить CMS/Fast Boot. Не поможет, проверим с одной планкой памяти, проверим сокет на предмет гнутых пинов и далее идеи заканчиваются.
Может, есть еще какие-то подводные камни в BIOS Asrock'ов? Подскажите направления, куда копать! Спасибо!

Ребят, такой вопрос про M.2
Есть ли разница в скорости между верхним и нижним слотом?
Они оба работают в режиме PCI-E 4.0? Просто в нижний удобнее, чтоб видеокарта его не грела

тоже проблема была с установкой в первый раз когда собрал.
перезалил образ на флешку и подключил к ЮСБ 2,0-все прошло удачно.
до этого весь комп разобрал ))
п.с оперативка стоит в дальних слотах от проца? А2 и В2 ?

miwa да, A2/B2. Согласно рекомендации производителя. Все правильно?

Да верно

SubL0ck
Обновите биос и все пойдет.

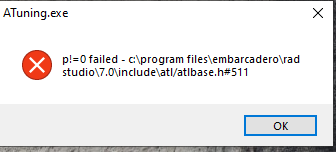

у меня на Win 10 за 3 года пользования появилась экзотическая проблема с ASRock A-Tuning удаление и перестановка приложения не помогает,кто сталкивался!?ошибка при запуске

SubL0ck Используйте USB 2.0 флешку и вставьте в USB 2.0 порт и прогой https://rufus.ie/ создайте образ.
Возможно как и сказал Shurup78 обновить биос поможет, хотя хз. Какой биос стоит?


Какой еще PCI-E 4.0, там PCI-E 3.0. И использовать лучше верхний слот. Он ближе к процу.

Точно такая конфигурация и точно такая проблема, как я писал выше обновите биос и все должно быть.

Прошивка BIOS помогла, спасибо!

И к видеокарте, а SSD и так неплохо греется. Почему лучше?

Подскажите asrock taichi ultimae, память patriot vaper 4400, не заводится выше 4000 ни с xmp ни в ручную, процессор i7 9700k, в стоке, подскажите как завястя память 4000+?) тайминги снижаются все работает, но частоту поднять не удается
