Плата MSI Z370 SLI PLUS.

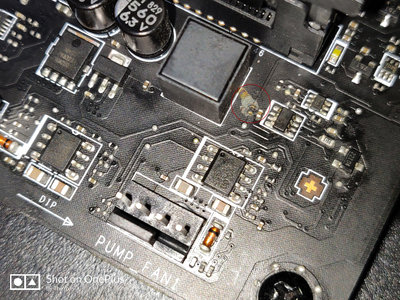

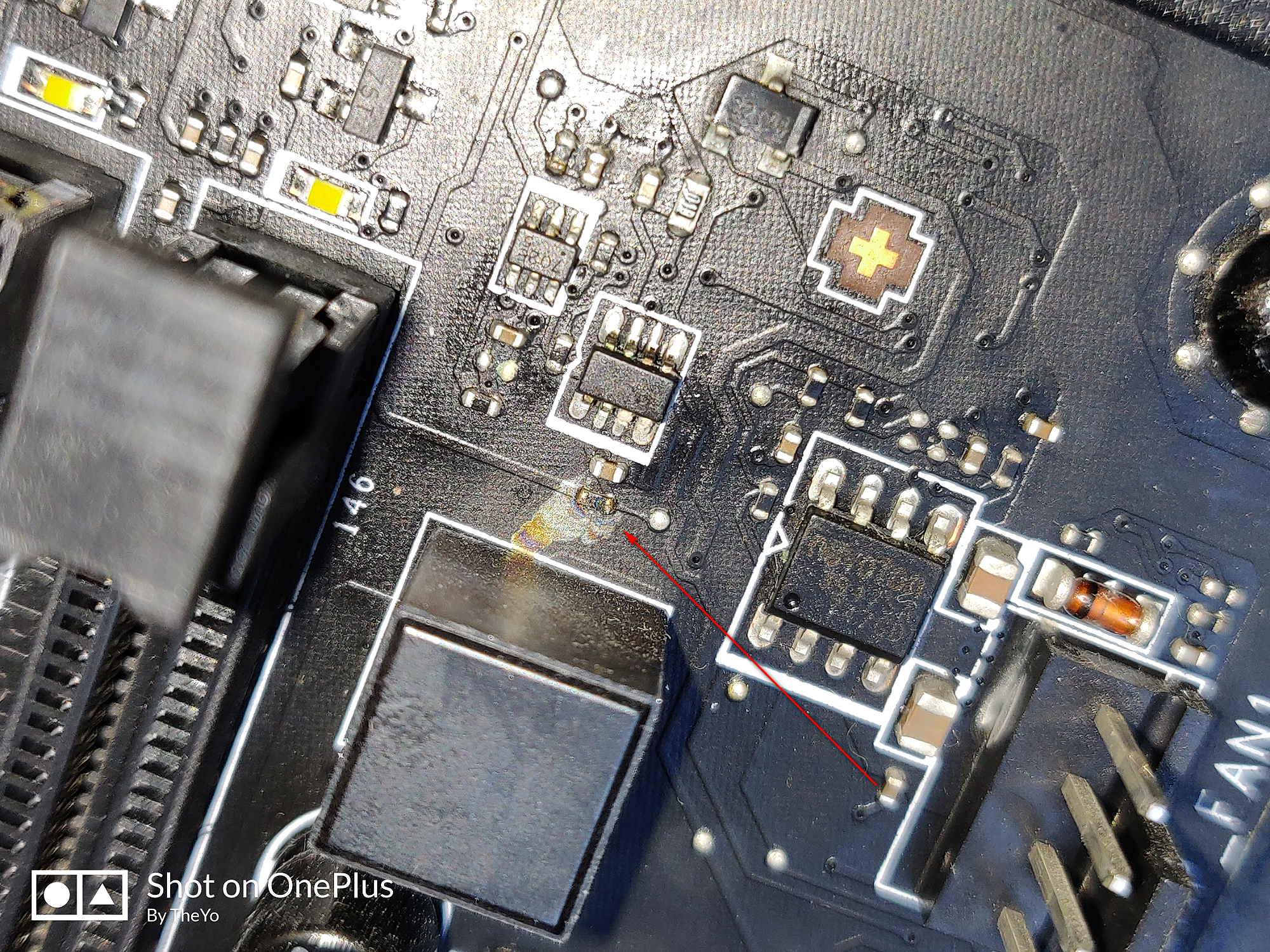

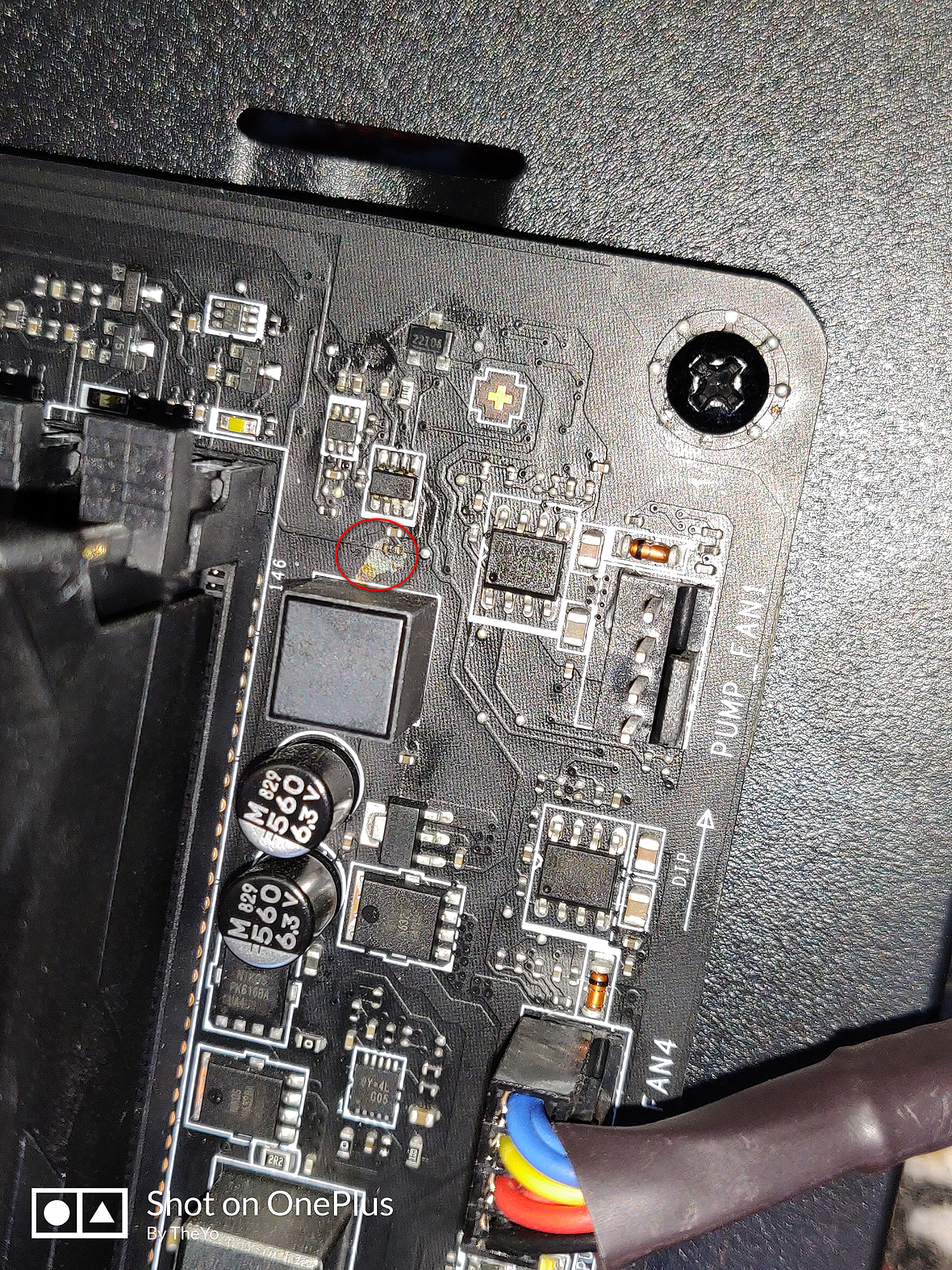

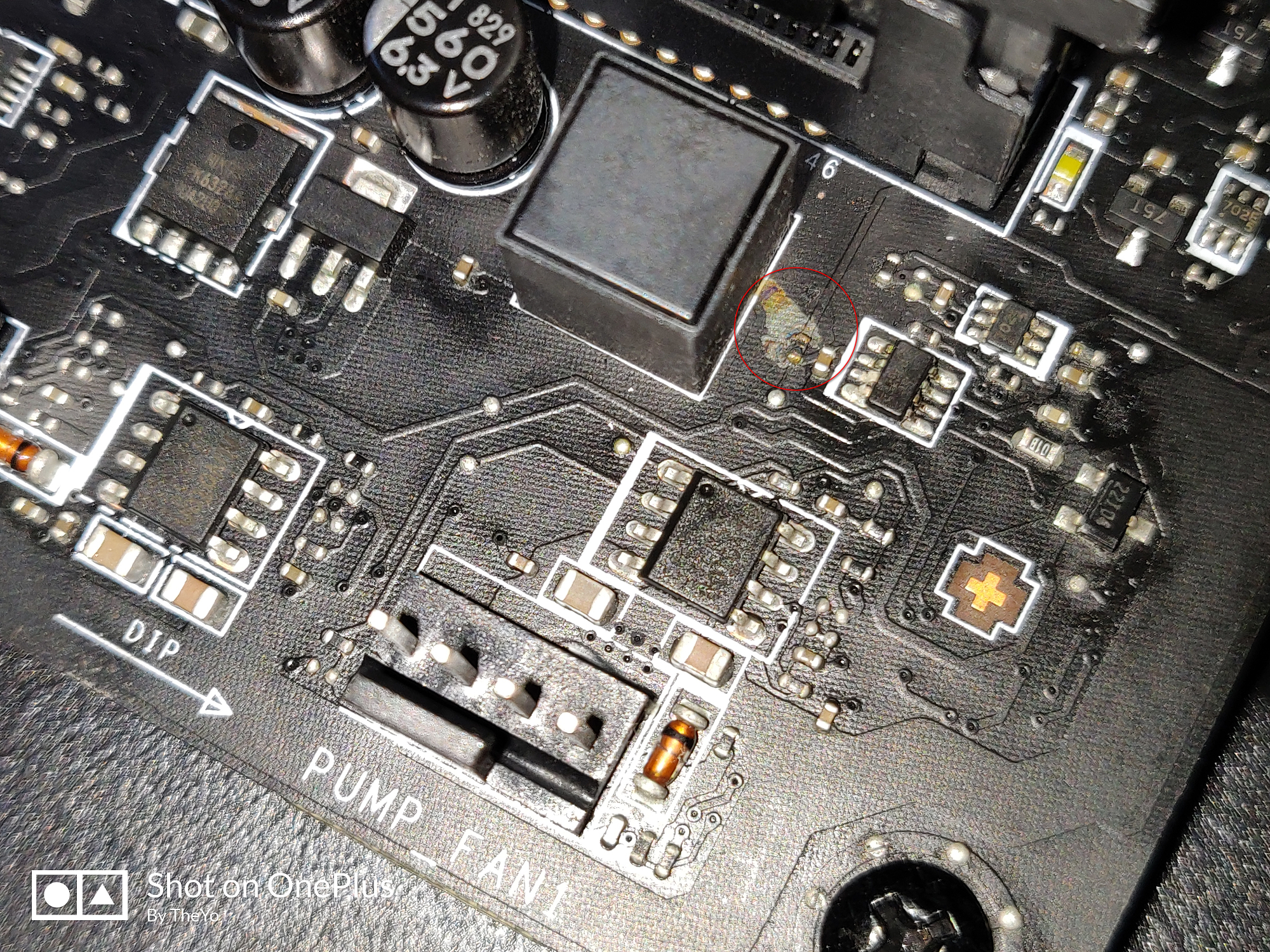

При плановой чистке, продувки от пыли абсолютно исправного и работающего, как часики компьютера, был случайно обнаружен вот такой дефект.


Что это, как это, откуда это?!

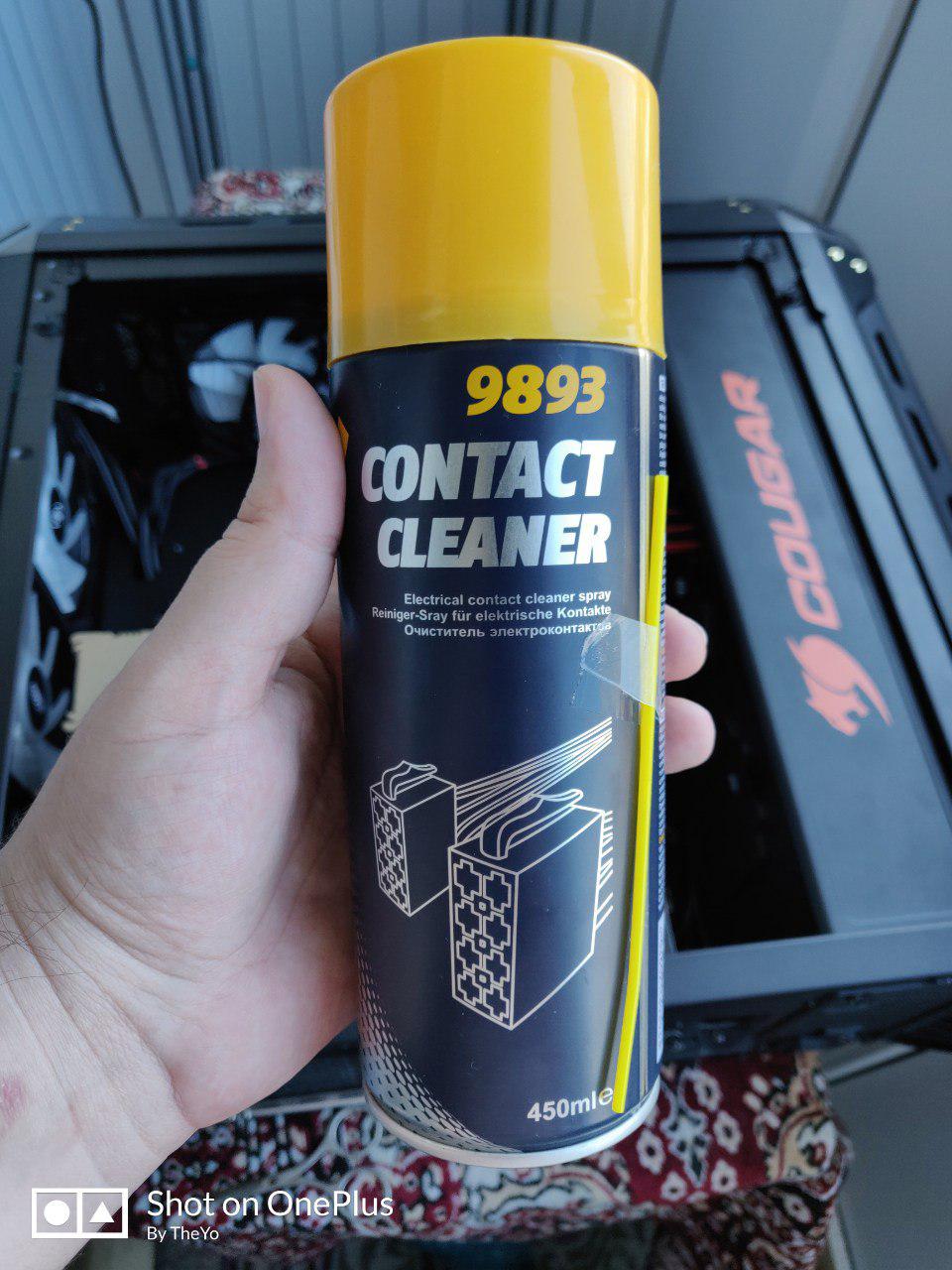

Воспользовался вот таким вот средством

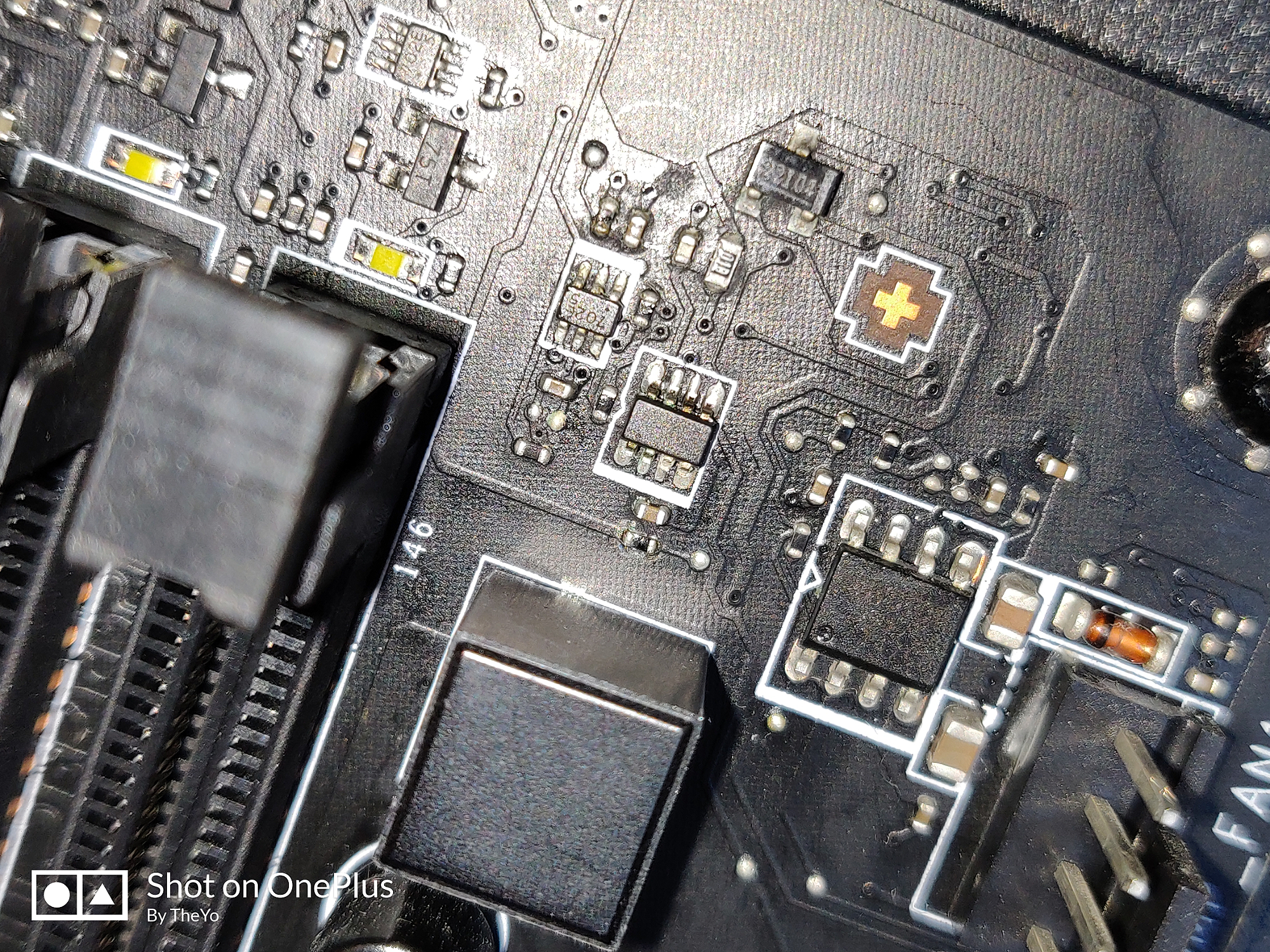

И на выходе получил вот такой результат


После полной сборки системы в обратном порядке и подключению к сети - нормальный запуск не происходит.
Система стартует на 0,5 секунды и тут же выключается на 1-1,5 секунды. Потом сама запускается опять на 0,5 секунды и выключается и так всё по кругу.

Решил поэтапно отключать компоненты компьютера.
HDD снял - не помогло.
Отключил видеокарту, подключился к встроенке и система стартанула в обычном режиме.
Хм, какой то глюк подумал я и собрал всё, подключил и неделю не знал проблем.

Позавчера выключил компьютер перед сном, но не просто выключил, а отключил от сети 220в.
Утром включая систему словил точно такой же глюк, как был описан выше.
Ну думаю, сейчас видяху отключу-подключу и всё запуститься. Но нет, такое не сканало и даже при отключенной видеокарте систему так же глючило.
Изъял батарейку биоса (хотя по факту система так быстро выключается, что там и до биоса то не доходит), обнулил, подождал 5 минут и попробовал снова запустить - не помогло.

Из подключенных устройств остался только CPU и планки DRAM.
И тут я обратил внимание на загрузочные 4 индикатора EZ Debug LED. 1 CPU 2 DRAM 3 VGA 4 BOOT
И вот система получается тухнет через пол секунды именно тогда, когда доходит до второго пункта - DRAM
Я извлёк оба модуля оперативки и попробовал запустить систему. Она запустилась и не выключалась.
Далее я всё собрал в обратно порядке и сейчас всё работает. Система проходит и тесты и бенчмарки, использую, как правило RealBench.

То есть неделю назад, после чистки компьютера и обратной сборки - система запустилась только после изъятия видеокарты.
Спустя неделю словил такой же глюк и помогло только изъятие модуле ОЗУ.
Но словил себя на мысли, что возможно дело то совершенно и не в компонентах.
Оба случая происходили только после длительного отключения системы от 220в.

Описал эту ситуацию знакомому мастеру, на что он ответил:
"Ну я как и говорил это транзистор цепи питания оперативки. Скорее всего он полевой. Когда комп включён в сеть, дежурное напряжение держит его как бы в тонусе"

Хорошо, подумал я. Допустим дело не в компонентах и тот факт, что в первый раз помогло изъятие видеокарты, а во второй модулей оперативки - это просто совпадение и возможно просто нужно было ждать.
Ждать, пока при подключенном дежурном напряжении этот транзистор/резистор подпитается, чтобы быть в тонусе?
Решил, что если смогу повторить подобный финт и вычислить через какое время после обесточивания от 220в система перестаёт запускаться и через сколько она всё же запуститься, то смогу сдать плату по гарантии.
Ок, рискнул и отключил систему от 220в (после целого дня стабильной работы) перед сном. Спустя 8 часов я включаю питание 220в, запускаю комп в "надежде" лицезреть запуск лишь на 0,5 секунды и...
Нет! Компьютер запустился в обычном режиме, без каких либо проблем...

В итоге что я имею?
Я не могу сдать материнскую плату по гарантии. Потому что я живу в маленьком городе, в котором нет СЦ. Сдавать придётся через интернет магазин, они бывают у нас раз в неделю, потом пока они отправят на сервис...
В итоге я так могу ждать и быть без рабочего компьютера вплоть до 45 дней и получу что? Акт с ДНП (Дефект не подтверждён)?
Проблема то плавающая и я её повторить не смог, хотя и думал, что понял причину её возникновения.

Вот и подумал, что возможно стоит попросить помощи на форуме, у владельцев такой же платы спросить номинал этого компонента с рабочей платы, понять, что это вообще за компонент и дальше думать, как и где его заменить?
Возможно что-то подскажут специалисты своего дела. Наверняка на форуме есть мастера СЦ или просто люди, которые с подобным сталкиваются и смогут мне объяснить мою ситуацию, причину возникновения вот этого дефекта изначально и что сейчас у меня происходит, как быть?

TheYo Как альтернативу могу посоветовать настоящего профи по ремонту любых мат. плат любой сложности, работает с регионами. Его сайт, его канал на youtube.

TheYo А сколько ты ждал цикличныйх включений выключений? Плата может стартануть через 3-4 циклички. Деталька просто окислилась, хорошо бы конечно заменить или хотябы почистить и пропаять! По фото особо не видно что он бахнул. Горелым место не воняет?

Судя по фото и следам по ходу бахнул smd конденсатор, а за что он отвечает можно определить только с помощью boardview к плате. У рукастого мастера работа займет 5 минут, если только проблема в этом кондее.

Толи флюс не домыт был, что не редкость, толи окисел.

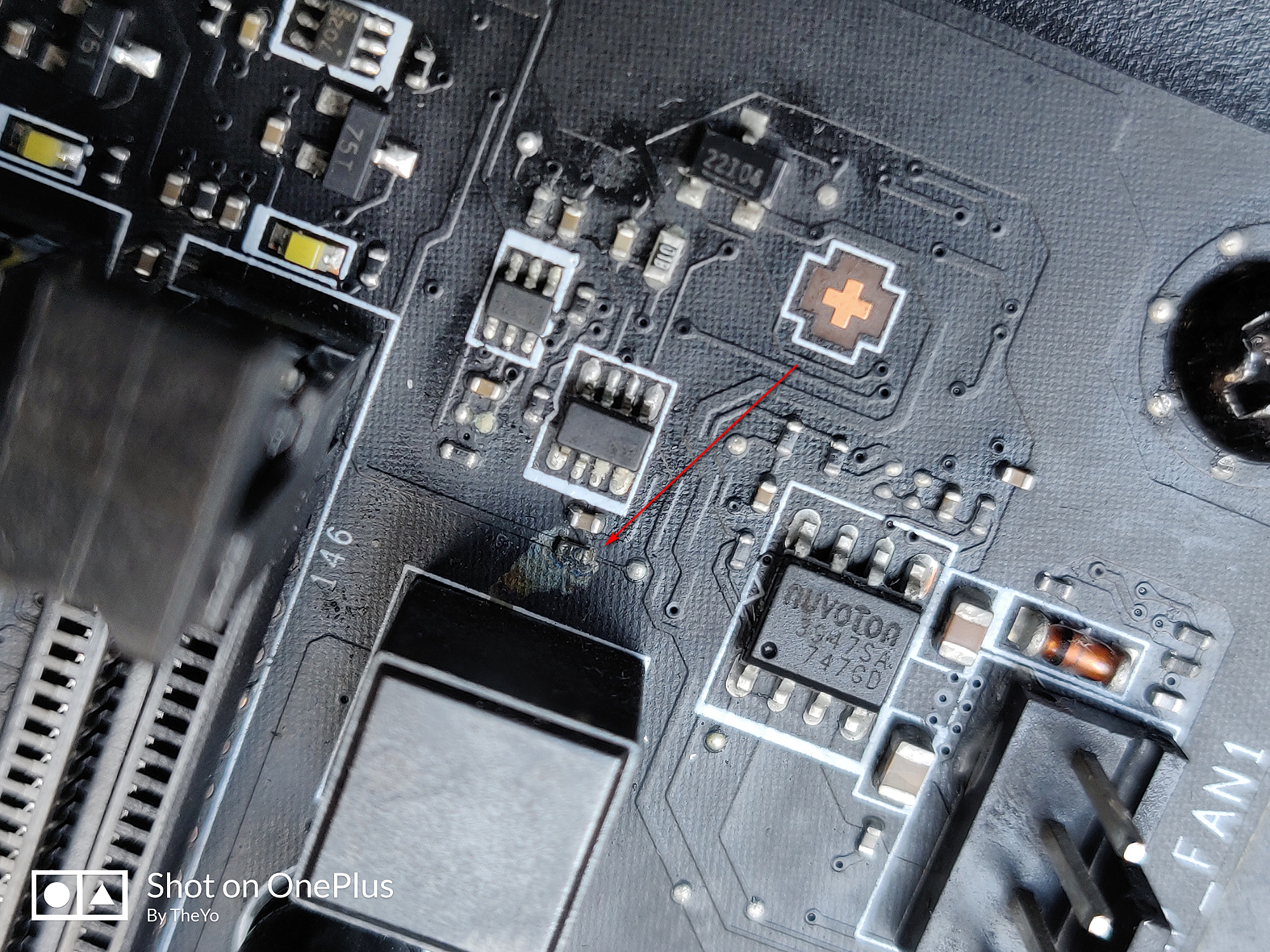

На фотке после использования средства, справа в самом верху напротив крепёжного винта, по ходу ключ с маркировкой "22104". Так вот он часом не подгоревший? Подозрительно выглядит у одиночной лапы (сток, коллектор?).

Почитал на сайте, ознакомился. Ну тут то понятно, что этот человек своё дело знает и сможет такую мелочь починить на раз два.
Как альтернативный вариант сгодится, а как основной, то вряд ли, ибо ценник в итоге с пересылками и ремонтом выйдет будь здоров. http://www.gitaruga.ru/uslugi
Но всё же попытаюсь со специалистом этим связаться и хоть что-то прояснить что, как, почему и чего дальше...

Цикличных не более трёх раз. Дальше отключал 220в и начинал отключать по одному компоненту.

Но для этого нужно знать номинал этого компонента и точно понимать, что это за компонент. В идеале бы увидеть этот компонент на рабочей точно такой же плате и замерять номинал или чего там.
Попросил товарища Battlenelf с прошлой страницы ознакомится с ситуацией. Может он согласится сделать фото этого компонента и выйдет его замерять.

Вот вообще интересно от чего он мог бахнуть и почему это произошло...
И гарантийный это случай, стоит ли думать о сдаче в СЦ по гарантии или всё же там пошлют куда попало и будет мне ДНП или снят с ГО попадание чего либо и как либо...
В итоге потеряю уйму времени и нервы себе только подпорчу...
"под рукой" так сказать, в пяти минутах от дома есть только телеателье, это единственное место где у нас дружат с паяльником

А кто его знает, фото сейчас рассматривал и там не понятно. А посмотрел в живую (через стекло корпуса) с фонариком и там ппц всё какое мелкое, не разглядеть.

Это фигня для контактов клем и тому подобного.

загнал им мусор куда не надо вот и замкнуло где нибудь или просто в реакцию вступило!
Он никак не для плат с микроэлектроникой.

Так ты оставь ее чуть подолше, она может запустится еще!

Видимо меня не правильно поняли. У меня и в данный момент система работает и запускается на ура...
По этому видео ничего толком не понятно. Я ситуацию подробно описал ведь ранее. Запускается система буквально на пол секунды и выключается, проходит 1-1,5 секунды и она вновь запускается и так по кругу.
По факту я этот глюк ловил два раза за неделю, сейчас всё работает и запускается. Вопрос в том надолго ли и что делать, когда случиться третий "приступ" и как запускать систему...

На этом видео типичный старт стоп несколько раз. А потом система все же стартует,но с ошибкой.Пока просто не выключишь кнопкой на сиcтемнике и не сбросишь CMOS. Баг присутсвует если обесточить системник. Если его не трогать, проблем вообще нет и они не проявляются со временем.

demarkdj
Я более трёх раз не давал системе делать старт-стоп. Возможно на пятый, седьмой, десятый раз она бы и стартанула.
Но я не стал дожидаться и начинал искать проблемный компонент. И видимо в первый раз видеокарта, а во второй плашки ОЗУ - это лишь совпадение. Возможно системе нужно было некоторое время побыть с подключенным дежурным питанием..
Я же вчера и хотел это проверить, на ночь систему полностью обесточил и утром реально ожидал, что не заведётся и опять получу старт-стоп. Но нет, всё завелось с первого раза и вот 12 часов компьютер работает...
Хотя с 12 на 13 число вот так же на ночь обесточил и утром не завелось. Закономерность вычислить не получилось...




Связался, дал ссылку на пост свой, с описанной проблемой и фотографиями.
Время видимо не подходящее и развёрнутого ответа я ещё не получил. Вот, что сказал спец в одном предложении: "Для начала заменить отгнивший резистор. Потом думать."

Для начала, я бы попробовал место протирки тем средством, промыть чистым спиртом или чистым авиационным бензином (подойдёт из фанфурика для заправки зажигалок), слегка смочив мягкую зубную щётку или кисточку. В отмывках бывает слабая щёлочь или кислота в зависимости от предназначения.

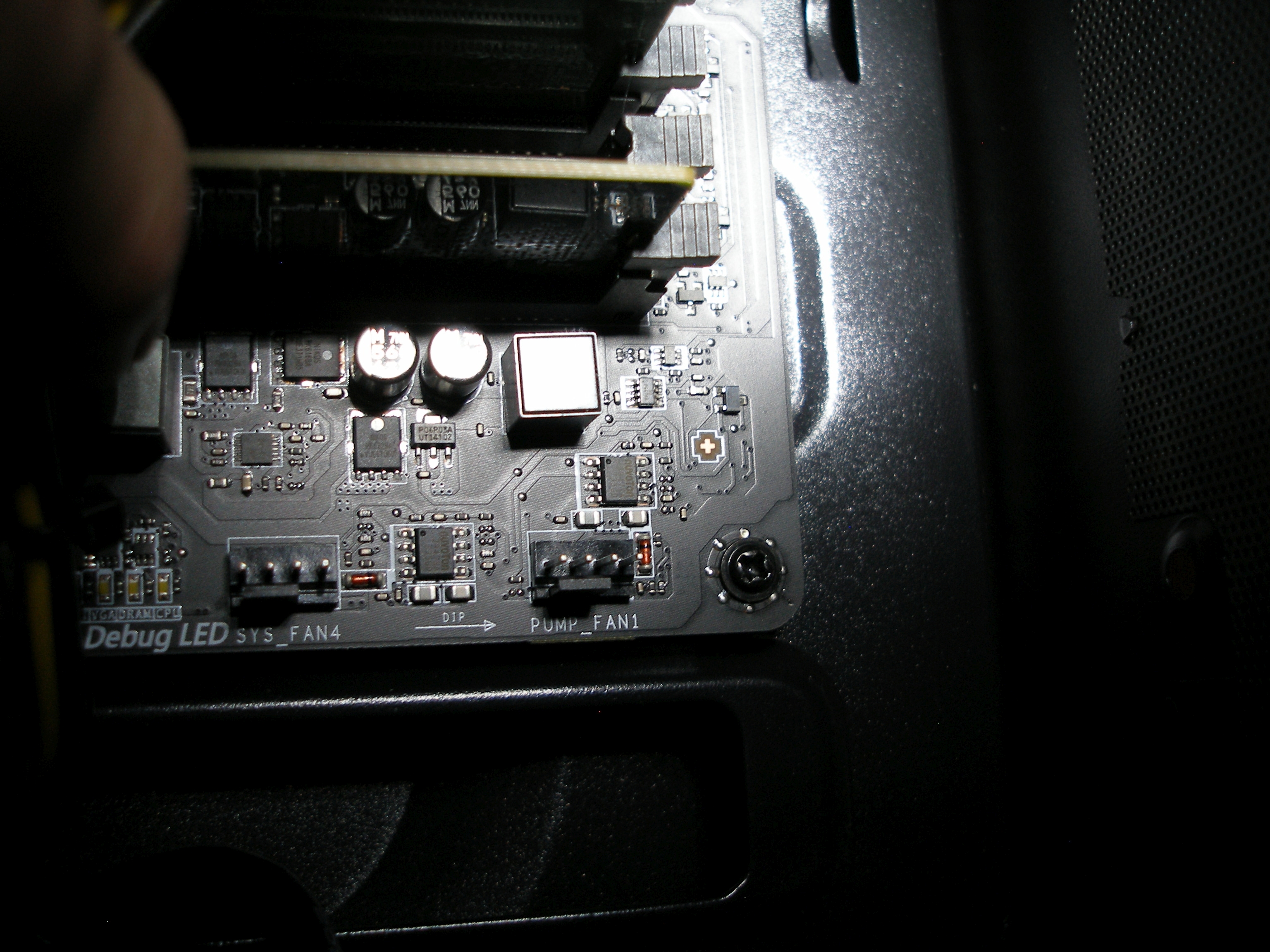

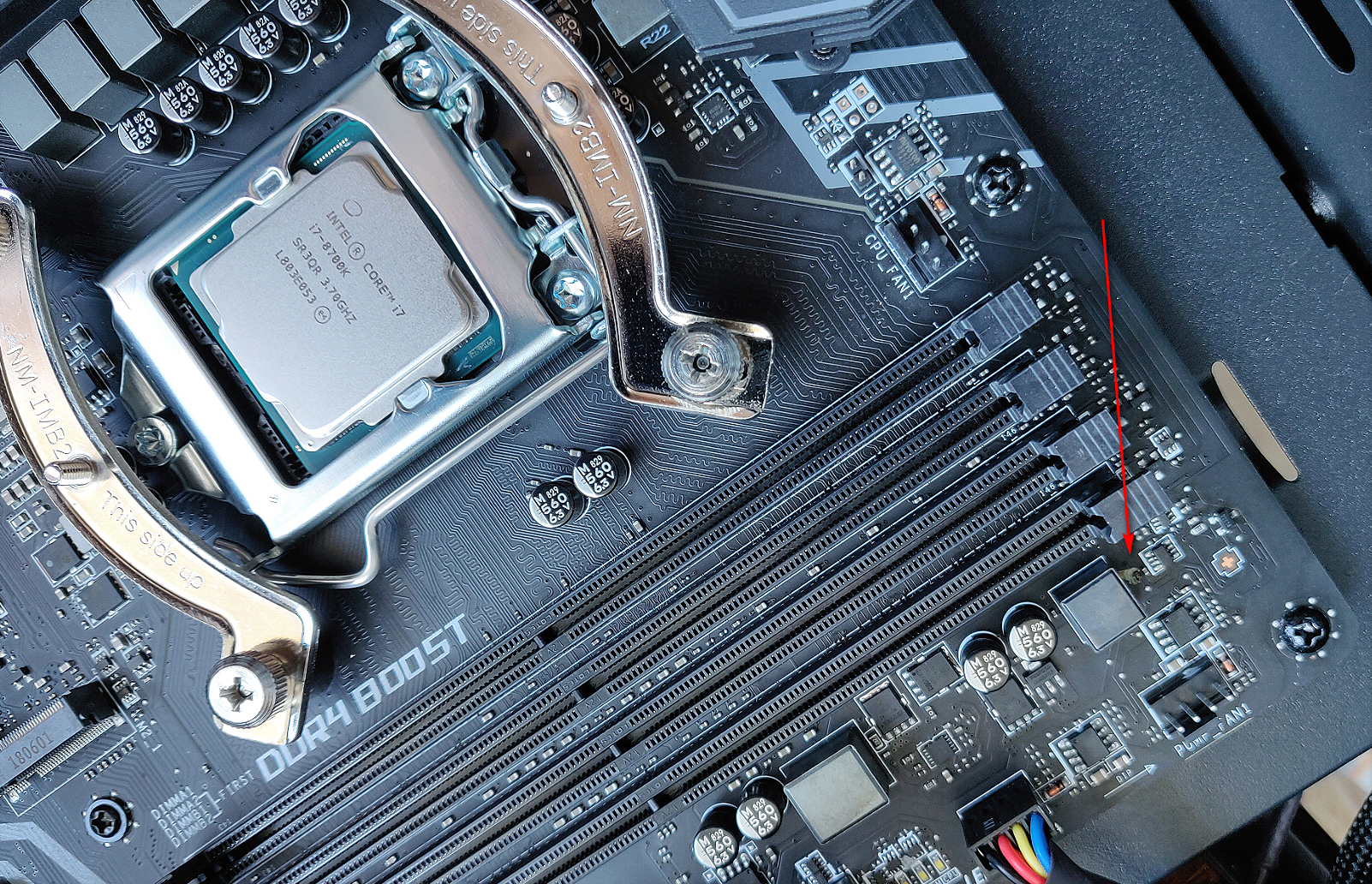

TheYo У меня выглядит так, из-за корпуса и кулера фиг куда подлезешь Так что ближе сфоткать не получилось.

Battlenelf
Он у тебя такой же почерневший, как и у меня.
Я думал это он у меня так почернел, а он такой и есть...
Замерять мультиметром его номинал получится ?

TheYo это ж надо искать и учиться их измерять, мне честно говоря лень Может ещё кто сможет. Кстати в обзоре i2hard данной мп есть фотка этой области, помельче, но тоже видно что он чёрненький.

Сидел голову ломал, думал как же дальше быть.
И в итоге решил связаться с магазином (который за 130км от меня) в котором покупал по сути все основные комплектующие, включая и эту мат. плату. Гарантия от производителя то 36 месяцев, а моей плате то и года нет.
Далее идёт часть переписки с магазином и мои мысли по всей этой ситуации.
Может знающие люди, сталкивающиеся с подобным подскажут чего дельного?

TheYo Вам в тему по ремонту МП в разделе Ремонт, тут разве что номиналы попросить померить или маркировки разглядеть, если не видно: это тематический раздел с вопросами по эксплуатации и настройке.

Хитрый John
Понимаю, что тематический раздел. Именно поэтому тут получить помощь, совет гораздо выше вероятность, чем в мёртвом разделе/теме MSI Z370 SLI PLUS, умер резистор? #16215021
Но суть замечания я понял. Можете посты нужные по моей проблеме перенести в раздел, где эта вся ситуация не покроется пылью и мхом, где я могу получить совет от специалистов по ремонту?

А так по проблеме: Пробовал обесточивать компьютер на 12 часов полностью и вот пришёл с работы и он запустился без проблем.
Сдавать по гарантии на диагностику/платный ремонт видимо не вариант, будет заключение ДНП, потрачу время и потреплю нервы изрядно.
Ведь я так и не могу повторить своей проблемы вновь. Может и правда забить, ведь в запасе ещё 27 месяцев гарантии...

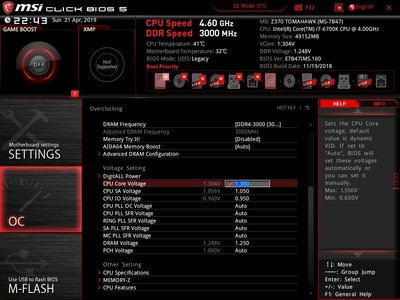

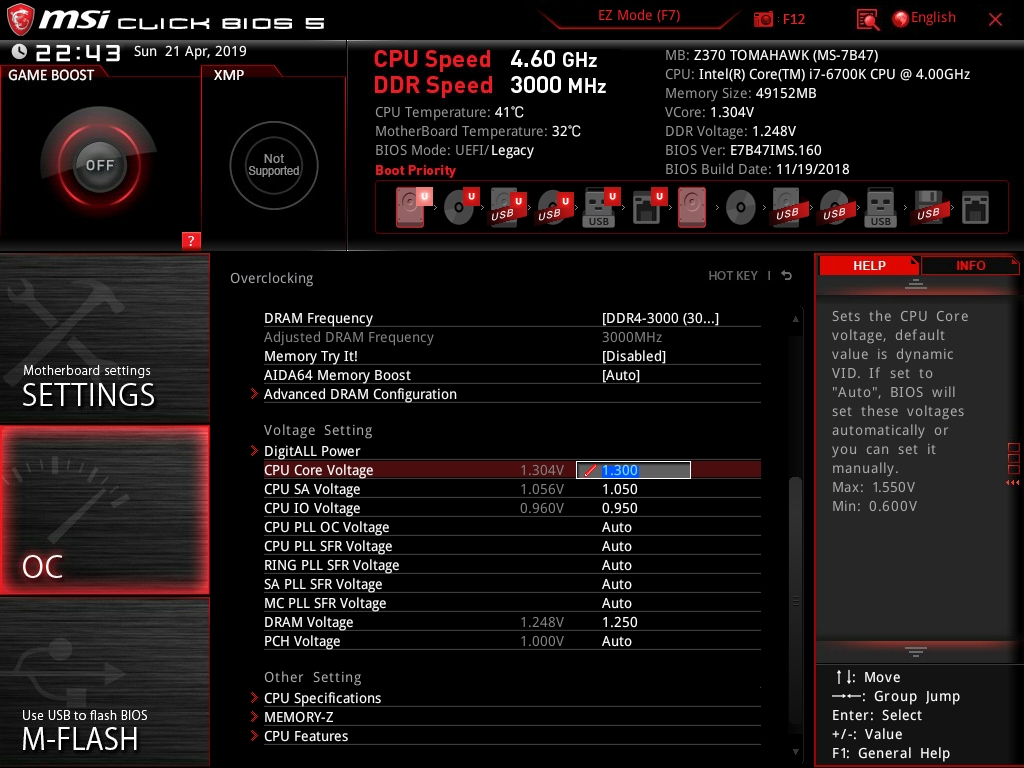

Подскажите, на MSI Z370 Tomahawk раньше вроде бы был adaptive и offset, когда выставляешь напряжение, а сейчас, а сейчас только manual, в результате проц пашет постоянно на 1.3В.
Или мне это приснилось и я с какой-то другой платой путаю?


Добавлено спустя 31 минуту 10 секунд:
TheYo
На вот этой фотографии, очень похоже на танталовый конденсатор (бежевый), они лопают по причине брака самого конденсатора. У гнилобайта такое явление было довольно распространенным на 7000й серии видеокарт, чаще всего горели топовые и горячие карты 7950\7970, но мне попадались и 7750 со лопнувшим кондером вообще в каком-то рандомном месте, и даже мат.плату видел, примерно тех же годов 2011-2012 с таким же конденсатором.Причина - брак сами кондеров.



А вот здесь, цвет черный и это уже больше похоже на 0й резистор, или проще говоря перемычку, они часто выполняют роль предохранителя, т.е. причина не в ней.


Добавлено спустя 2 минуты 13 секунд:
Память на высоких напругах не гоняли в testmem5?

Добавлено спустя 2 минуты 3 секунды:
А вообще, тенденция какая-то нездоровая, уже от нескольких людей слышал, что у них сгорели мат.платы от MSI, B350 (или B450), Z370. Видеокарты MSI у меня давным-давно в черном списке, после GTX970 c 90-95C на VRM, при 60-65 на GPU.

1,4 на память, больше и не ставил, на этом напряжении проходил все тесты в testmem5.
И давно уже на постоянной основе работает именно на этом напряжении.

Добавлено спустя 10 минут 7 секунд:

Многовато, планок, 2шт 2 ранковые? Testmem5 очень не фигово греет память (c радиаторами, это, наверное, не так заметно, но на обычной памяти: 40С при обычной работе в тех же играх и 55-60С в testmem5 - разница весьма существенная, хоть для памяти и не критичная), а раз греется, то значит и энергопотребление растет. А я вот смотрю фотографию, и мне кажется, что у нас вообще всего 1 фаза питает память, мосфетов всего 3шт.
