  EaST
Прилепленное (важное) сообщение

Member
Статус: Не в сети
Регистрация: 16.11.2003
Откуда: Москва
В данной теме обсуждаем материнские платы Asus на чипсете Z370/Z390
Список материнских плат
PRIME-Z370-P
PRIME Z370-A
TUF Z370-PRO GAMING
TUF Z370-PLUS GAMING
ROG STRIX Z370-I GAMING
ROG STRIX Z370-F GAMING
ROG STRIX Z370-G GAMING
ROG MAXIMUS X HERO
ROG MAXIMUS X HERO (WI-FI AC)
ROG MAXIMUS X APEX
ROG MAXIMUS X CODE
ROG MAXIMUS X FORMULA
Таблица категорий плат
#77
Ссылки на полезные темы:
Процессоры Intel семейства Core i3/i5/i7/i9 (микроархитектура Coffee Lake LGA1151)
Выбор оперативной памяти DDR-4
Полезная информация:
Примерные значения напряжений VCCSA и VCCIO
#77
Настройка вторичных таймингов
Что нужно сделать после покупки платы Asus на чипсете Z370
Для начала необходимо отключить функцию Multicore enhancement, затем установить значение 0.01 для опций IA AC Load Line и IA DC Load Line. Далее необходимо выставить вручную напряжение на VCCIO и VCCSA в районе 1.1v. Затем вручную зафиксировать частоту на 4.6-4.7 ГГц, и выставить напряжение в ручном режиме в районе 1.3 вольта. Если система работает корректно, можно дальше увеличивать частоту и/или снижать напряжение.


Запускаем I9-9900K на Asus Z270 Maximus IX Apex

_________________
AMD 7800X3D | MSI MAG B650 TOMAHAWK | RTX 3070 | 64GB RAM 6000MHz | Samsung 960 PRO
https://www.youtube.com/watch?v=-OJJ78MbOLQ

Последний раз редактировалось Olegdjus 23.01.2019 14:17, всего редактировалось 3 раз(а).
Обновление шапки.


Реклама

Партнер
  Kuzja

Member
Статус: Не в сети
Регистрация: 22.07.2019
Если включишь виртуализацию в бивисе VT-(x) должно появиться
Я тебя там две должно быть отдельно у твоей платы вроде vt-x (и отдельно Virtualization Technology) где то в настройках процессора

Добавлено спустя 1 минуту 22 секунды:
RustamS писал(а):
Virtualization Technology - не эта ли настройка в биосе

да и ещё должно быть

Добавлено спустя 3 минуты 9 секунд:
Обработчик безопасности - это TPM модуль (тоже отдельно включается в бивисе)


Последний раз редактировалось Kuzja 10.05.2020 4:47, всего редактировалось 1 раз.

  RustamS

Member
Статус: Не в сети
Регистрация: 06.06.2007
Откуда: Ниоткуда
Фото: 53
Я уже выкладывал файлы с настройками ASUS LGA1151/2 на чипсетах Intel Z370/Z390 (Coffee Lake/Coffee Lake S) #16857372
Сравнивал настройки обоих биосов в сохраненных текстовых файлах - совпадают на 100%.
Kuzja писал(а):
да и ещё должно быть

VT-d [Disabled]

_________________
9900KF 5.0GHz/1.30V☻MAXIMUS XI HERO☻32GB DDR4 3700MHz/16-18-18-36 CR1/1.40V☻RTX 3080 Ti AORUS XTREME☻2TB XPG S11 Pro☻Corsair AX860☻LG 32GK850G

  Kuzja

Member
Статус: Не в сети
Регистрация: 22.07.2019
RustamS писал(а):
VT-d [Disabled]
Да вот, если включить должно появиться изоляция ядра. Хотя эта хрень вроде через hyper-v тоже работает (который гипервизор виндовый)
Вся эта байда ресурсы жрёт :) Ну у тебя выключено и не трогай тогда, если всякими виртуалками не пользуешься.
  kiberman

Member
Статус: Не в сети
Регистрация: 16.05.2010
Откуда: Ленинград
Фото: 545
RustamS писал(а):
Вот ЛинХ на 5100 МГц с 290 Вт энергопотреблением:

это vcore 1.33 на постоянку фикс с максимальным LLC?

Не знаю насчёт "риска", Но в Линксе при таком токе, этот вольтаж не безопасен, приводит к деградации. 1.328-1.33в Это для нагрузки 115-120А - верхняя граница, для 193А -это 1520мв (макс vid) - (193*1.6) - Грубо 1.212в, это при 100С. Другими словами Линкс я бы у себя так не гонял бы. А вы как хотите конечно :-)

Почему не используете? LLC -3-4-5

_________________
5950x\MSI MPG X570S MAX CARBON WIFI\7900xt Nitro+ Vapor\32GB 2x16-DDR4 Gskill 3200 (14-14-14-32-Cr2)\Pccooler YS1200W

  RustamS

Member
Статус: Не в сети
Регистрация: 06.06.2007
Откуда: Ниоткуда
Фото: 53
kiberman писал(а):
это vcore 1.33 на постоянку фикс с максимальным LLC?

Это оффсет +0.12, LLC 5, TVB вкл. Максимум видел в мониторинге 1.39 В. В ЛинХ проседает до 1.28-1.30, в играх держится 1.32-1.34.
С фиксированной напругой 1.47 (ниже ЛинХ не идёт на 5000 МГц) температуры жесть, на 5000 МГц удавалось только ЛинХ крутить с такими же температурами, как на оффсете при 5100 МГц.

_________________
9900KF 5.0GHz/1.30V☻MAXIMUS XI HERO☻32GB DDR4 3700MHz/16-18-18-36 CR1/1.40V☻RTX 3080 Ti AORUS XTREME☻2TB XPG S11 Pro☻Corsair AX860☻LG 32GK850G

  kiberman

Member
Статус: Не в сети
Регистрация: 16.05.2010
Откуда: Ленинград
Фото: 545
RustamS писал(а):
Это оффсет +0.12, LLC 5, TVB вкл. Максимум видел в мониторинге 1.39 В. В ЛинХ проседает до 1.28-1.30, в играх держится 1.32-1.34.
С фиксированной напругой 1.47 (ниже ЛинХ не идёт на 5000 МГц) температуры жесть, на 5000 МГц удавалось только ЛинХ крутить.


я себе настроил на Асроке проще, не заморачиваясь, LLC4+Vcore Auto -60 offset, На Асусе это LLC 2-3 где-то

Идл вотльтаж для 4700 с профилем высокая производительность, без нагрузки у меня 1.264в - с этим офсетом (-60) -1.184-1.200в, на Этом вольтаже проходит рендер и другая нагрузка до 150вт, Линкс бегает на 1.216, а в играх от 1.168- до 1.232, последнее значение если ядра какие то грузятся или скачут к 5 ггц и цпу сильно нагружен. AOC от Юбисофт например.

По линкс стабильно и без ошибок на 4.7, с одинаковыми невязками в обоих полях.

На мой сугубо личный взгляд, тестировать цпу с такой напругой в Линксе как у вас, деградить его- 1.33-1.35в это не для тестов имхо,а просто для всего -стандартное использование, обычный максимум.

Можно же подобрать крупный идл вольтаж что-бы не бсодило в режиме переключения "простой-нагрузка", и сбить вольтаж до стабильных безопасных величин подобранным LLC и оффсетом.

Хозяин барин конечно,ваш цпу и пк - извините если что не так :-)

_________________
5950x\MSI MPG X570S MAX CARBON WIFI\7900xt Nitro+ Vapor\32GB 2x16-DDR4 Gskill 3200 (14-14-14-32-Cr2)\Pccooler YS1200W

  Urik26

Member
Статус: Не в сети
Регистрация: 17.09.2017
xyligano писал(а):
оптимальный кпд достигается при 500кгц в диапазоне 10-25А нагрузки на мосфет при температуре 25 градусов

Ну и отлично. Правда, рабочей температуры в 25 градусов не достичь, но все равно в пределах будет.

_________________
Asus Maximus VIII Hero | i7 9700k | 4000 CL16 CR1 | RTX 2070S GameRock Premium | NZXT X62

  AleKSandR

Member
Статус: Не в сети
Регистрация: 16.04.2015
Фото: 3
Для Hero X я так понимаю тоже оптимально 500Khz?
  garison87

Member
Статус: Не в сети
Регистрация: 30.09.2007
Откуда: Tver
Фото: 29
nag77 писал(а):
Был когда то импакт. Можно и без чебурашки)

да я в курсе импакта, просто гена микро атх, а чебурашка был меньше гены в 2 раза, из-за этого мать должна быть меньше)
ну асус наверное не в курсе, что мы ее мать кличем Геннадием :lol: поэтому чебурашку и не выпустят :crazy:

_________________
Russian Overs Team

  xyligano

Member
Статус: Не в сети
Регистрация: 20.04.2017
Фото: 0
AleKSandR писал(а):
Для Hero X я так понимаю тоже оптимально 500Khz?

BSG0812ND
рабочая расчётная температура - 70 градусов
предельный нагрев без потери - 90 градусов (графики 1, 2 и 3)
предельный нагрев - 150 градусов
расчётная частота почему-то указана как 1мгц

на плата может быть и на ZF906

_________________
https://telegram.me/xyligano

  garison87

Member
Статус: Не в сети
Регистрация: 30.09.2007
Откуда: Tver
Фото: 29
xyligano , камрад, а про фазы ты уверен, что просто без дела висят? или просто предположение?
и с мосфетами на Гене - в итоге какую частоту пилить? 500?

_________________
Russian Overs Team

  xyligano

Member
Статус: Не в сети
Регистрация: 20.04.2017
Фото: 0
garison87 писал(а):
а про фазы ты уверен, что просто без дела висят? или просто предположение?

естественно
они заведены только так и никак иначе
garison87 писал(а):
и с мосфетами на Гене - в итоге какую частоту пилить? 500?

наверняка - хрен его знает
IR3555​ не имеет в общем доступе подробного описания
есть "до 1мгц" и всё
можно проводить аналогии, но с тем уже успехом можно устраивать простой перебор настроек с замером мультиметром

_________________
https://telegram.me/xyligano

  garison87

Member
Статус: Не в сети
Регистрация: 30.09.2007
Откуда: Tver
Фото: 29
xyligano может сталкивался, у меня при включении MSI Afterburner с ОВД или при включении AIDA64 или HWINFO начинает потрескивать звук на youtube, в некоторых играх, в музыке из браузера.... мониторинг отключаю и все становится нормально. Уже всю голову сломал :bandhead:

_________________
Russian Overs Team

  xyligano

Member
Статус: Не в сети
Регистрация: 20.04.2017
Фото: 0
я пользуюсь дискретной звуковой
не сталкивался

_________________
https://telegram.me/xyligano

  anta777

Moderator
Статус: Не в сети
Регистрация: 10.06.2011
garison87 писал(а):
xyligano , камрад, а про фазы ты уверен, что просто без дела висят? или просто предположение?
и с мосфетами на Гене - в итоге какую частоту пилить? 500?

https://www.infineon.com/dgdl/ir3550.pd ... cd7c831761
Fig.12
500-550 выходит оптимально.
ir3555- это вторая генерация ir3550:
https://www.tweaktown.com/reviews/7582/ ... ndex3.html

_________________
TableDRAM(simple+обычная) bit.ly/3rTIBLv bit.ly/32WnkTU
Tm5(ddr4/5) bit.ly/2Oe8R00 bit.ly/2H9jIZH bit.ly/2MUvl6n bit.ly/3wedj8U bit.ly/3STH2wx

  RustamS

Member
Статус: Не в сети
Регистрация: 06.06.2007
Откуда: Ниоткуда
Фото: 53
Kuzja писал(а):
Как вариант - можно ещё попробовать ME от старого бивиса в новый прошить и посмотреть как будет. Делается очень просто.
FWUpdLcl64

Как ME от старого биоса прошить в новый?

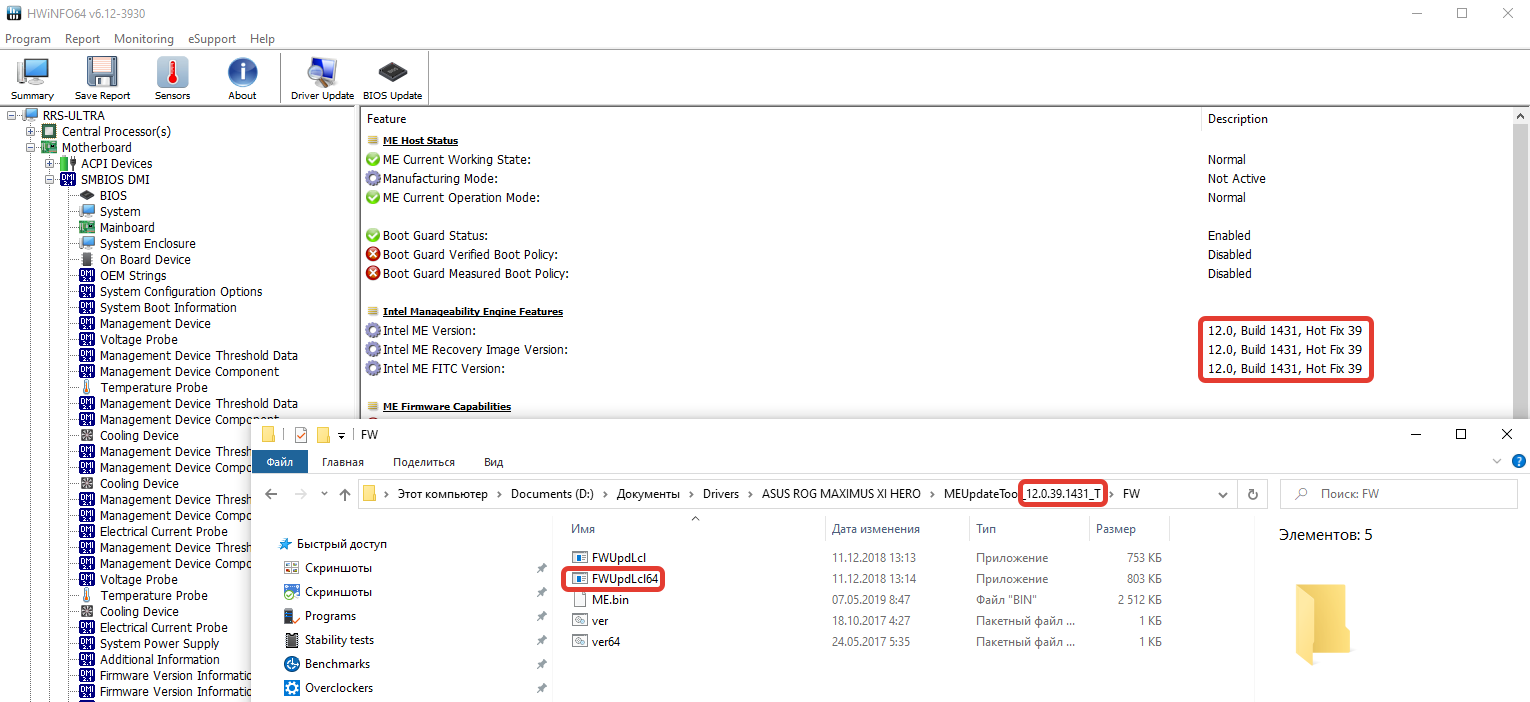

Вот на скрине версия МЕ биоса 1401:
скрин
Вложение:
2020-05-10_15-22-25.png [ 90.79 КБ | Просмотров: 415 ]

Скачал на сайте платы MEUpdateTool, распаковал, нашёл FWUpdLcl64

Добавлено спустя 14 минут 33 секунды:
Какая сейчас версия МЕ у биоса 1502?

_________________
9900KF 5.0GHz/1.30V☻MAXIMUS XI HERO☻32GB DDR4 3700MHz/16-18-18-36 CR1/1.40V☻RTX 3080 Ti AORUS XTREME☻2TB XPG S11 Pro☻Corsair AX860☻LG 32GK850G

  Kuzja

Member
Статус: Не в сети
Регистрация: 22.07.2019
Для начала проверь правильная ли версия FWUpdLcl64.exe у тебя:
FWUpdLcl64 -FWVER (от админа запусти должна текущая версия считаться)
------------------------------------------------------------------------------------------------------------------------------------------------
FWUpdLcl64 -SAVE Backup.bin (сливаешь текушую версию с установленного бивиса)
FWUpdLcl64 -ALLOWSV -F Backup.bin (прошиваешь уже в новый бивис свой бэкап) (-ALLOWSV возможно тут не нужен будет)
------------------------------------------------------------------------------------------------------------------------------------------------
Вот cmd готовый:
@echo off
%windir%\system32\reg.exe query "HKU\S-1-5-19" >nul 2>&1 || (
echo /!\ Run as administrator /!\
echo.
echo Press any key to continue ...
pause >nul
exit
)
pushd %~dp0
FWUpdLcl64 -FORCERESET -ALLOWSV -F example.bin
pause


Последний раз редактировалось Kuzja 10.05.2020 15:58, всего редактировалось 3 раз(а).

  nag77

Member
Статус: Не в сети
Регистрация: 19.03.2008
Откуда: Беларусь
Фото: 2
RustamS писал(а):
Какая сейчас версия МЕ у биоса 1502?

Текущий ME FW можно посмотреть в биос на странице Main.
Для Gene XI bios 1302 ME FW 12.0.6.1120.
  RustamS

Member
Статус: Не в сети
Регистрация: 06.06.2007
Откуда: Ниоткуда
Фото: 53
nag77 писал(а):
Текущий ME FW можно посмотреть в биос на странице Main

Я посмотрел, он совпадает с тем что в HWiNFO, как отмечено на скриншоте. Меня интересует на 1502, сейчас не могу посмотреть, так как сижу на 1401.

_________________
9900KF 5.0GHz/1.30V☻MAXIMUS XI HERO☻32GB DDR4 3700MHz/16-18-18-36 CR1/1.40V☻RTX 3080 Ti AORUS XTREME☻2TB XPG S11 Pro☻Corsair AX860☻LG 32GK850G

Последний раз редактировалось RustamS 10.05.2020 16:08, всего редактировалось 1 раз.

  nag77

Member
Статус: Не в сети
Регистрация: 19.03.2008
Откуда: Беларусь
Фото: 2
RustamS писал(а):
Я посмотрел, на скрине видно же. Меня интересует на 1502, сейчас не могу посмотреть, так как сижу на 1402.

Если не ошибаюсь, откат биоса не откатывает ME FW. Т.е. на 1402 у тебя стоит ME FW от 1502. Если конечно в 1502 было обновление ME FW.
