================================================== По установке драйверов Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта: INF driver Intel Management Engine driver ASMedia SATA3 driver (если есть на мат. плате) Intel Rapid Storage Technology driver Realtek high definition audio driver VGA driver (если нет дискретной видеокарты) Драйвер для встроенного видео UHD630 для Win7 https://yadi.sk/d/qBz5vg91iugQvQ Драйвер для USB 3.0 для Windows 7 https://yadi.sk/d/aw5CCrqtQT0ReQ ==================================================
Обзор и тестирование материнской платы ASRock Z370 Taichi
Важно: При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4) Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
================================================== Как сделать снимок экрана (скриншот) в BIOS / UEFI? — Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку. ================================================== Бета БИОС для Asrock z390 z phantom gaming X
"1.30A от 04.05.2020 - Спасибо пользователю mamka671games A special BIOS 1.30A based on the settings in 1.10A. Extended voltage regulation Improved memory compatibility Добавлена регулировка Fvir Adaptive из 1.10А, Фиксы вольтажа из 1.21-1.22 присутствуют. Микрокод "СA" из 1.20 https://drive.google.com/file/d/1mHHJFe ... Pzujh/view
=================================================== Настройки BIOS для процессоров NON-K Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.
================================================ Второй этап разгона "К" процессоров. Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными.. Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе. И еще замечание!- Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи) Разгон памяти производить только после разгона и тестирования на стабильность процессора.
#77 #77 #77 #77 #77 #77
================================================== Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA
IO/SA
#77
У кого не видны скриншоты- вот в PDF формате... https://yadi.sk/d/dmetVItI3SkwNm ================================================ По поводу SpeedShift
nsw
Код:
Совсем недавно Intel продемонстрировала новую технологию динамического управления тактовыми частотами процессорных ядер под названием Speed Shift. По данным компании-разработчика, Speed Shift гораздо быстрее откликается на повышение нагрузки на центральный процессор и в целом работает более эффективно, нежели любая версия Speed Step. Работает новая технология только на процессорах с архитектурой Skylake, поскольку часть её находится внутри самого процессора и реализована аппаратно. Другое ограничение имеется со стороны операционной системы — пока поддерживается только Windows 10.
#77
Информация будет обновляться по мере поступления новостей.... Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:
коды
#77
===================== Статистика разгона памяти DDR-4 https://forums.overclockers.ru/viewtopic.php?f=4&t=578879 ===================== Asrock Z390 Phantom Gaming x Свежий биос от Asrock TSD отдела компании, от 16 апреля: Версия L1.22 Изменения: 1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях. 2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21 3) Обновления микрокода цпу для I9- было СA- стало CC p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины.. Прошивка проверена мною на работоспособность и производительность, на своём Пк. https://drive.google.com/file/d/1GOPLtR ... hW-kD/view ============================ Уважаемые друзья, при общении соблюдаемПРАВИЛА КОНФЕРЕНЦИИ
Последний раз редактировалось BY_Pashka 14.01.2024 13:06, всего редактировалось 46 раз(а).
Member
Статус: Не в сети Регистрация: 16.05.2010 Откуда: Ленинград Фото: 545
viva71004 писал(а):
скорее всего у него выключена тренировка памяти, из за этого с одной планкой включается а с 2 ошибка 55
вероятно на 99% вы правы - тренинг я имел ввиду чтобы вырубил reset on fail training-что бы не дергало машину+ как вы верно подметили MRC fast boot выключить. У инженеров Асрок-свой взгляд на вещи -консервативный- тут свои + и -)).
По поводу Асрок оптимизейшн у меня другое мнение- тут от самой озу зависит- включенная она не всегда оптимальна-имхо конечно. я бы добавил ещё реалтайм тайминги отключить и комбинировать все эти опции.
В остальном я перебрал другие варианты с чем сталкивался - люди бывают сразу с мороза собирают- конденсат не ушёл не обогрелись комплектующие, иногда проблемы. Или просто продавливают слоты- визуально не видно- а где то микротрещина/перекос, не досыл.
А дисплей порт- кабеля китайские дешёвые- дают напряжение на 20-ом пине- оно попадает на мп- бывают ребуты-сбросы настроек, аномалии всякие - такого характера-пост коды ошибок и другое.
kiberman ну с 20 пином смешно, что типо это стандарт 1.0 который не был утвержден, кабелей наделали и продают их уже 10 лет) если отключать asrock timing optimization то нужно расчитывать тайминги самостоятельно таблицей anta777, а в xmp как правило только первичные, trfc и напряжение на память выставляется.
Добавлено спустя 9 минут 9 секунд: kiberman да и другие варианты вы напрасно перебирали, post code 55 это проблемы с памятью и только
Member
Статус: Не в сети Регистрация: 16.05.2010 Откуда: Ленинград Фото: 545
viva71004 писал(а):
ну с 20 пином смешно, что типо это стандарт 1.0 который не был утвержден, кабелей наделали и продают их уже 10 лет)
Их досих-пор в продаже полно, в том числе под якобы "нашими" брендами- самый ширпортреб.
viva71004 писал(а):
если отключать asrock timing optimization то нужно расчитывать тайминги самостоятельно таблицей anta777, а в xmp как правило только первичные, trfc и напряжение на память выставляется.
я не претендую на гуру но мне кажется:
2133, это по spd- первичные и вторичные в том числе;
-asrock timing optimization- не отключает использование таблицы spd- авторежим-в том числе и для вторичек, а просто подсовывает свои значения- что пришло в голову TD Asrock. Речи не было про ручной разгон или xmp, написал так ему что-бы плата не мудрила с таймингами на 2133- и ставила строго что прописано в spd.
В этом смысл моей рекомендации. При отключении оптимизации на 2133 в авто так и так ничего подбирать не надо или настраивать- задача минимум хотя бы запустить-стабильно, а таблицы, оптимизейшн опции, ручками вбивать- это уже потом-когда всё хорошо
Куратор темы Статус: Не в сети Регистрация: 17.10.2012 Откуда: Минск/Беларусь
все должно работать из коробки без всяких поползновений в БИОС, тем более во вкладке с таймингами. 55 ошибка- это память, что может ее вызвать? да, сама память брак. да, одна единственная чуть погнутая , может быть незаметна основным зрением, ножка в сокете (вчера с таким столкнулся..) при сборке случайно соскочила отвертка и по дорожке шмякнула на мат плате- такое тож бывает. Ах-да)) еще одна малость- жировые пятна на подложке контактной поверхности от пальцев.. Тож проверить и протереть спиртом.
Добавлено спустя 3 минуты 15 секунд: Асрок никогда самостоятельно не выставляет профиль- только по умолчанию- 2400 либо 2133.. А на данных частота в принципе любая память должна работать. пусть фото сокета сюда в хорошем качестве скинет- посмотрим. далее другую память пусть пробует.. потом другую мать.. из этого всего и сделается вывод, в чем причина.
_________________ Помощь в скальпировании процессоров (Минск). http://forums.overclockers.ru/viewtopic.php?p=1636558#p1636558 WoT: IRSS_BY_Pashka
- z390 AsRock Extreme4 - i5-9600KF - кулер Dark Rock Pro 4 - термопаста Noctua NT-H1
Разогнав память, приступил к разгону процессора. Выставил все значения по гайду из шапки, множители CPU Core = 50, CPU Cache = 46. Проблема в следующем: во время теста в Линксе в течение 10-15 секунд температура процессора подскакивает до 100°C и система либо просто уходит в ребут, либо выдает синий экран с ошибкой "clock watchdog timeout". В стресс-тесте аиды температура держится в районе 70-80°C. В простое ~33°C.
После этого я перевел все настройки в авто и вручную выставил только множитель процессора и вольтаж на Vcore = 1.34V. Ситуация аналогичная. Процессор сразу же перегревается в Линксе даже с множителем 48.
Естественно, первым делом подумал на плохой прижим кулера к крышке процессора. Снял, поменял термопасту, поставил снова (фотки ниже). Процессор по-прежнему моментально перегревается. Оба вентилятора на кулере во время стресс-теста крутятся (1200 и 1500 оборотов, соответственно).
Ниже прикладываю скриншоты с показателями системы во время стресс-теста аиды и параметрами теста в Линксе. С чем может быть связан такой перегрев в нем?
Member
Статус: Не в сети Регистрация: 08.10.2014 Откуда: Москва Фото: 150
wasteland_ Для проверки стабильности разгона достаточно LinX с задачей 20000...и температуры чуть ниже и невязки отлавливает почти так-же. После теста система стабильна, как правило. Если без ошибок проходит и невязок. 25000+ для мучителей...близко нигде такой нагрузки не будет...
_________________ Z790 EDGE; Intel® Core™ I9-13900K@;G.Skill Royal(b-die); MSI Suprim X 4090&6090; GIGABYTE FO48U(OLED);DT 1770 PRO; COLORFUL EVOL X17 Pro Max;)Genelec:)
Michailovsky Понял, попробую. Сам-то я тоже понимаю, что в реальных условиях температуры вполне обычные и беспокоиться не о чем - в играх 60-65 градусов, в аиде около 70-75. Просто настораживает, что в линксе подъем температуры до критических значений происходит буквально за несколько секунд. Поэтому подумал, что я какие-то настройки совсем неправильно выставил или что-то упустил, ведь разгоном до этого я не занимался.
Member
Статус: Не в сети Регистрация: 14.12.2013 Откуда: СПБ Фото: 36
Добрый день
попробовал я все таки идею "бендера" ограничить лимиты в ВТ из биос.. и это дало кое какие результаты. методом практического испытания с прогоном линкса было установлено, что данная опция работает только в одной единственной конфигурации, а именно. кратковременный лимит в ВТ и долговременный лимит в ВТ должен быть установлен одинаковый. в любой другой комбинации (краткосрочный/долгосрочный больше/меньше/ AUTO) => линкс не проходит, хоть частоту и сбрасывает при достижении краткосрочного лимита... по итогу прогнал 3д марк тест устойчивости системы 10 проходов результат 99,7%. в тайм спай CPU test сброса частоты тоже не наблюдалось, бегал в фаркрай4 вроде без статтеров, но минимальный 0,1% проваливался до 30фпс, может конечно так и раньше было, я не проверял... ограничение поставил в 165Вт. то есть линкс тупо проходит сбрасывая частоту до минимальной.. Но тут возникает другая проблема, а на сколько стабилен разгон и чем его теперь тестировать...
PS поставил питалово в AUTO.. минимальный фпс вроде стал нормальный. но теперь линкс опять с ошибкой выплевывается какая то дичь.. может и хрен с ним конечно, главное, что в играх все ок
Navichelпопробуй включить asrock timing optimization если выключин и выключи mtc fast boot, должно помоч
Оба параметра были включены, выключил mrc fast boot - не помогло.
kiberman писал(а):
Собирали сразу с улицы или дали обогреться пару часов?
Собирал на следующий день после покупки
kiberman писал(а):
проверьте с другой озу - если так-же - брак мп или косяки при сборке инсталляции, там защелка с одной стороны, память вставляется с усилием- но чрезмерное, и не правильное под углом- можно повредить.
Попробую найти. Но нынешная работает уже 2,5 года без нареканий (за исключением проблем разгона на райзен).
kiberman писал(а):

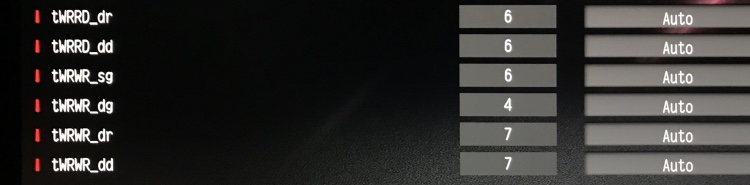

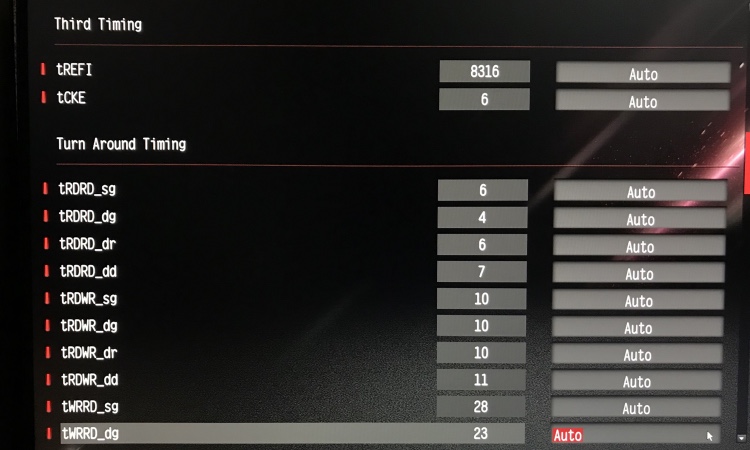

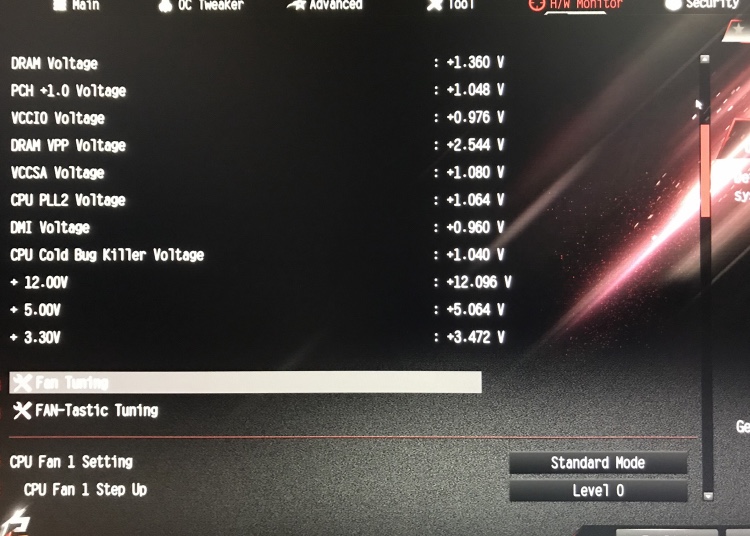

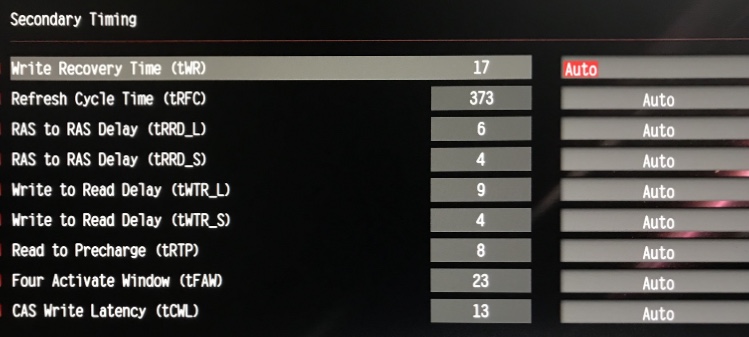

С одной планкой на 2133 покажите скрины напряжения во всей вкладке voltage-включая ddr, vciio и так далее + вкладку первичных вторичных, попробуйте отключить асрок оптимизейшн тайминги, трейнинг
Вложение:
1.jpeg [ 137.58 КБ | Просмотров: 928 ]
Вложение:
2.jpeg [ 41.34 КБ | Просмотров: 928 ]
Вложение:
3.jpeg [ 74.5 КБ | Просмотров: 928 ]
Вложение:
4.jpeg [ 90.34 КБ | Просмотров: 928 ]
Вложение:
5.jpeg [ 36.97 КБ | Просмотров: 928 ]
viva71004 писал(а):
kiberman скорее всего у него выключена тренировка памяти, из за этого с одной планкой включается а с 2 ошибка 55
С одной планкой тоже ловил ошибку. Были запуски и с двумя планками вплоть до windows, но с одной запускается стабильно чаще. После установки проца в сокет по новой, планки не вытаскивал. Включил, биос сбросился на дефолт и загрузился windows. После выключения, пробую включить, снова ошибка 19, потом 55. Вытащил одну планку, всё запустилось. Попробовал несколько раз вкл-выкл, пока работает, но проблема всё равно есть. Согласен с BY_Pashka что всё должно работать из коробки без изменений в биосе.
Есть какая-то Разница куда вставлять Samsung 970 evo plus на Asrock taichi z390? Хочу вставить в самый нижний m2, будет всегда под обдувом, но есть ли разница в плане производительности?
Member
Статус: Не в сети Регистрация: 13.05.2006 Откуда: Москва Фото: 11
Acdsee писал(а):
Есть какая-то Разница куда вставлять Samsung 970 evo plus на Asrock taichi z390? Хочу вставить в самый нижний m2, будет всегда под обдувом, но есть ли разница в плане производительности?
да ставь в самый нижний, который с радиатором
_________________ Слава Роботам! Убить всех человеков!
Member
Статус: Не в сети Регистрация: 03.09.2011 Откуда: London - Msk Фото: 2
Всем привет. Подскажите, на мою материнку Z370 Taichi стоит ли ставить 9900кs? Вроде раньше на форуме всплывали посты что есть перегрев зоны VRM и мат. платы на Z370 не очень то подходят И вообще с какими минусами можно столкнутся? Спасибо.
Member
Статус: Не в сети Регистрация: 16.05.2010 Откуда: Ленинград Фото: 545
Navichel писал(а):
Согласен с BY_Pashka что всё должно работать из коробки без изменений в биосе.
Что сказать -пробуйте другой комплект, и если такая-же петрушка- поменять мп-брак.
Добавлено спустя 22 минуты 15 секунд:
BY_Pashka писал(а):
да, одна единственная чуть погнутая , может быть незаметна основным зрением, ножка в сокете (вчера с таким столкнулся..) при сборке случайно соскочила отвертка и по дорожке шмякнула на мат плате- такое тож бывает. Ах-да)) еще одна малость- жировые пятна на подложке контактной поверхности от пальцев.. Тож проверить и протереть спиртом.
+100- при сборке можно убить, и статика если хорошо подзарядился или теранулся схватив память не за корпус ))
wasteland_ писал(а):
Разогнав память, приступил к разгону процессора
Желательно наоборот делать-сначала оттестировать цпу разгон с дефолтной памятью -напругой на 1.2 и 0-95 на контроллер Imc - посмотреть нагрев,стабильность, а потом уже переходить к озу.
Конские напруги у вас на контроллер IMC- Vccio/ Vscca - последний параметр- дополнительно очень сильно греет кристалл цпу - они оба- по этому удобнее и информативнее сначала гнать цпу- с дефолтной памятью.
1.35/1250 на Imc- это очень многовато на постоянку. и абсолютно имхо не оправданно- 1.35- столько не нужно)))) для долгой эксплуатации без деградации чипа, в том числе для нагрева.
- 1.4в -красная черта-, 1.5 можно для коротких экстрим тестов небольших по времени- аля заводской экстрим тест или азот на кристалл. Приблизительно 1.5в только на один vccio- добавляет от 7-9 градусов))). - а после > 1.6в- необратимые повреждения кристалла- цпу разрушается.
Корректируйте так-же PCH - вариант с 0.987- 0.997 отправная точка которая скинет градуса 3-4 на чипсет, и эта напруга стабильный минимум. Иногда работает на 0.950 и ниже -но при разгоне Шины или озу, может не хватить.
Сбросьте uefi default- посмотрите какое напряжение плата выставляет на цпу для базовых частот- во вкладке hwinfo. Прикиньте качество кристалла,- 1.340 При LLC1- это не тот диапазон имхо с которого стоит сразу начать)).
Посмотрите что плата выставляет на LLC4 И авто напруге- имею ввиду нагрузку-при турбомножителях в дефолте. Прикиньте оба значения -vcore "на базе" и турбобусте - при дефолтных настройках в биосе.
И смотрите уже потом сможет ли цпу работать в диапазоне 1.24- 1.3 с вашим разгоном.
После разгона и подгонки vcore. Тестов:
Только потом обратите внимание на разгон озу- не задирайте напряжение сразу на IMC(VCCIO /VCSSA )- это добавит нагрева цпу. начните с демократических 1.05-1.10 на оба параметра- и гоните в + не выше 0.1в. Если удаться, можно будет попробовать прилично снизить-и проверить качество кристалла.
у меня например легко работает на 0.95 на 3200-14-14-14-34. Но это зависит от экземпляра конечно.
