Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

у кого как выставлен данный параметр ?
кто то проводил замер температур?
выставил в 1,15в-вроде как пониже стала темпа на проце-но это не точно.

miwa 1,18, ниже синяк.

Товарищи, часто производители рекомендуют вставлять 2 плаки памяти в а2 + б2, у Asrock такой рекомендации в инструкции я не нашел. Как предпочтительно ставить 2 плашки памяти в таичи з390?
А1+Б1 или А2+Б2?

плохо искал.. все как и у всех- 2 и 4 слоты.

BY_Pashka
Ухх, сейчас еще поищу. Спасибо.

kiberman спасибо за подробный ответ и советы!

Всегда пожалуйста!

Acdsee
Ставить в 2 и 4 если считать от сокета. Подписывать могут слоты по разному. Редко в 1 и 3 работает лучше.

Такая же хрень. И пропала возможность переключать вывод звука с передней панели на заднюю софтово. Если удалить драйвер Realtek и использовать стандартный Windows, то звук отличный и возможность переключения устройств вывода появляется.

ИМХО. Ставить что- то кроме драйверов на чипсет и МЕ нет никакого смысла.

Доброго утра, камрады.
Помогите уяснить пару вопросов.
Приехал мне конфиг i5-9600KF/ASRock z390 extreme 4/Scythe Fuma 2/Corsair 2x8Gb CMK16GX4M2B3466C16/Palit RTX2070 SUPER GAMEROCK/High Power Astro Lite 750w.

Мои действия:
1. Обновляю биос до последней версии.
2. Стоковое напряжение в H/W Monitor 1.056V
3. Напряжение в ОС под LinX 0.7.0 на частоте 4,3 МГц - 1,168V при LLC AUTO.
4. Настраиваю биос согласно шапке.
5. Память в стоке.
6. Выставляю LLC на Level 1.
7. Приступаю к подбору множителей CPU, CACHE и CPU/CACHE Voltage.
8. Отталкиваюсь от 4,3 Мгц и 1,168V. Запускаю LinX с задачей 20000, ошибка, невязка, перезагрузка, биос.
9. Повышаю CPU/CACHE Voltage на шаг и по накатанной в LinX до успешного прогона.
10. Времени было не особо много, в итоге остановился на 4600/4200 при 1.24 LLC1


Все ли я делаю правильно?
Я так понимаю камень не особо удачный?!
Обязательно ли выставлять руками параметры PCH, VCCIO, VCCSA, VCCPLL из шапки на этапе настройки процессора? Они влияют на стабильность разгона или их можно покрутить после поиска нужной частоты и вольтажа CPU для снижения температур, а пока оставить в AUTO?
Влияет ли режим энергосбережения ОС на процесс?
LinX гонять с задачей 20000 достаточно?

[quote="fun26"]Доброго утра, камрады.

ставь cpu vcore auto настройка питания offset auto / llc auto.. не будет проходить тесты поднимай llc поднимай offset, или наборот опускай если будет слишком жирно.. аssроки не любят мануальное питание. хз с чем это связано. но с 9 серией как то так вышло. и да если в простое или под маленькой нагрузкой увидишь 1.35v не паникуй. под большой нагрузкой будет уже ~1.2, но это если ты llc не влепишь 1 или 2. =) выше 4х llc лучше не поднимать. у меня впечатление, что 9 серия очень любит высокий вольтаж в простое, а под нагрузкой его теряет...


[quote="miwa"]у кого как выставлен данный параметр ?

auto 1.2v.. и как что то поменялось от смены?

ну у меня 1,155в выставил-вроде как получше стало по прохладнее

моя мамка умеет только в шаг 0,05v... можно конечно попробовать 1.15v =)

PS поставил 1.15 вроде пока работает.. прайм95 как обычно.. мем тест 5 экстрим еще прогоню и полирну линксом..

PS2 хрен там плавал в линсе сразу ошибка

Ок, вечером буду пробовать.
А с блоком PCH, VCCIO, VCCSA, VCCPLL как быть?

ASRock LGA1151/2 на чипсете Intel Z370/Z390 (Coffee Lake) #16603774

VCCIO, VCCSA - греют цпу то-же, их нужно ставить столько сколько необходимо+ небольшой запас- значения по ссылке и алгоритм

-разумный диапазон для большинства до 1.15-1.25 максимум- но обычно для 3200 озу если кристалл цпу хороший-сам IMC- спокойно работает в 0.95- 1.05 диапазоне на оба значения. Pch -можно оставить 1.00- выше доп нагрев, ниже не у всех работает стабильно, тут самому подбирать.

нет.. ты не прав.

Добавлено спустя 1 минуту 46 секунд:

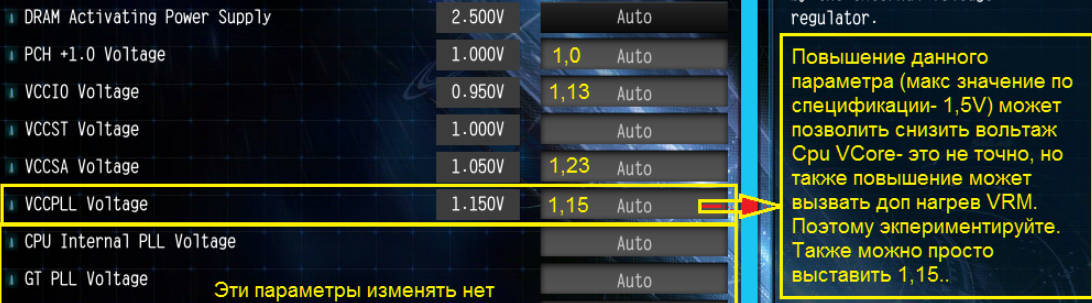

на скрине PLL1,15, как по мне мало. 1,18 поставьте. данный параметр также влияет на невязки в Линкс.
можно поставить LLC2 и вольтаж 1,27- фикс. проверьте.

Добавлено спустя 1 минуту 40 секунд:
И еще раз, что бы рассуждать от удачности процессора нужно смотреть его вольтаж в дефолте в самом БИОС во вкладке Hw Moniitor

Добавлено спустя 1 минуту 9 секунд:

Можно сразу ставить, все равно потом разгонять память будете.

подождем, что товарищ ответит после того как попробует

Сами по себе младшие девятки-по хуже кристаллы да-же не зависимо от экземпляра, выглядят как отбраковки, если диапазон 1.150-1.168-1.2 - 4.7-5.0 для 99xx на новых степпингов не редкость, то на младшие смело там можно накидывать 30-50 милливольт и выше)) - что платы и делают)) зная vid чипа.

Добавлено спустя 5 минут 32 секунды:

С ручным и авто на Асроке по всякому- если сугубо оставлять ВСЁ в Авто - нормал, микс авто значений и мануальных может приводить к овервольтажу))).


Баг репорт уже отправлен- не знаю как на экстрим4 и других сериях. Но не приятная особенность- которую я да-же на Гиге не встречал-хотя их хаят все кому не лень)) ))) - в целом хорошие платы со своими + и минусами)) -как и Асрок

подскажите пожалуйста, разогнал процессор, поставил на постоянку, на частоту с множителем 48, то есть я так понял должно работать на частоте 4.8 ггц, а в виндовсе, в диспетчере задач, в графе ЦП частота прыгает от 0.8 до 4.8 - так и должно быть или я что то делаю не так?

данный вопрос закроет использование режимов энергопотребления в винде.Вам какой нужен режим работы процессора? Чтобы все время была частота 4800 и в простое и в нагрузке? Или только в нагрузке?
