Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

У меня тоже вольтаж немаленький и температуры конские. Берет и 5000 МГц но страшно. Вольтаж 1,416 и температуры за сотку долбятся. В ЛинХ, естественно. Оставил 4800 МГц, напряжение со смещением, офсет -75 и llc 5 lvl. Вольтаж 1,268-1,296 В. Если офсетом делать вольтаж меньше, может и в синьку уйти. Температуры в ЛинХ до 87 градусов по самому горячему ядру. В играх 60-65.
Напряжение на фикс. ничего не дает. Так же нужно выставить немало, чтоб стабильность была. Все на авто - задерет до 1,4 В. Как-то так. Думаю, что такой поганый камень. Ревизия Р0.

Добавлено спустя 3 минуты 23 секунды:

Нормально всё. В нагрузке 4800 будет.

чтобы всегда такая была частота!

Панель управление, электропитание, высокая производительность

Добавлено спустя 2 часа 29 минут 2 секунды:
Есть кто на Z390 Extreme 4 ещё? как дела обстоят с разгоном, вольтажом и температурами?

Было немного времени, получил следующее. Норм?


Тут тоже катит, скрины не хватило времени сделать.

fun26
Память 2133... Если гнать , то IO и SA придется поднимать.

Да, но при разгоне камня память должна быть в стоке.

Один в один как Вы описали, но с Z390 Extreme4 + 9600kf степпинг R0, у товарища Z390 Taichi и точно такой же (batch) 9600kf, выше 4.8 нужно дико накидывать вольтаж.

Вот засада... R0 должны лучше быть камни, чем Р0. Асроки что ли такие? Хз, короч. У меня до этого старая Асус была на Z97 ещё, там не было проблем с вольтажом. Тут, я так понял, у всех такие проблемы, почти.

тех значений, что у него в БИОС хватит для частоты до 3400

Добавлено спустя 40 секунд:
fun26 попробуйте Линкс другой версии 0.9.2

если стабильно и тебя все устраивает значит норм

я так понимаю в линксе ~1.26v? а если еще оффсетом снизить проходит тест?

Проходит, попробую ещё поднять частоту.
Появляются 1-2 невязки.

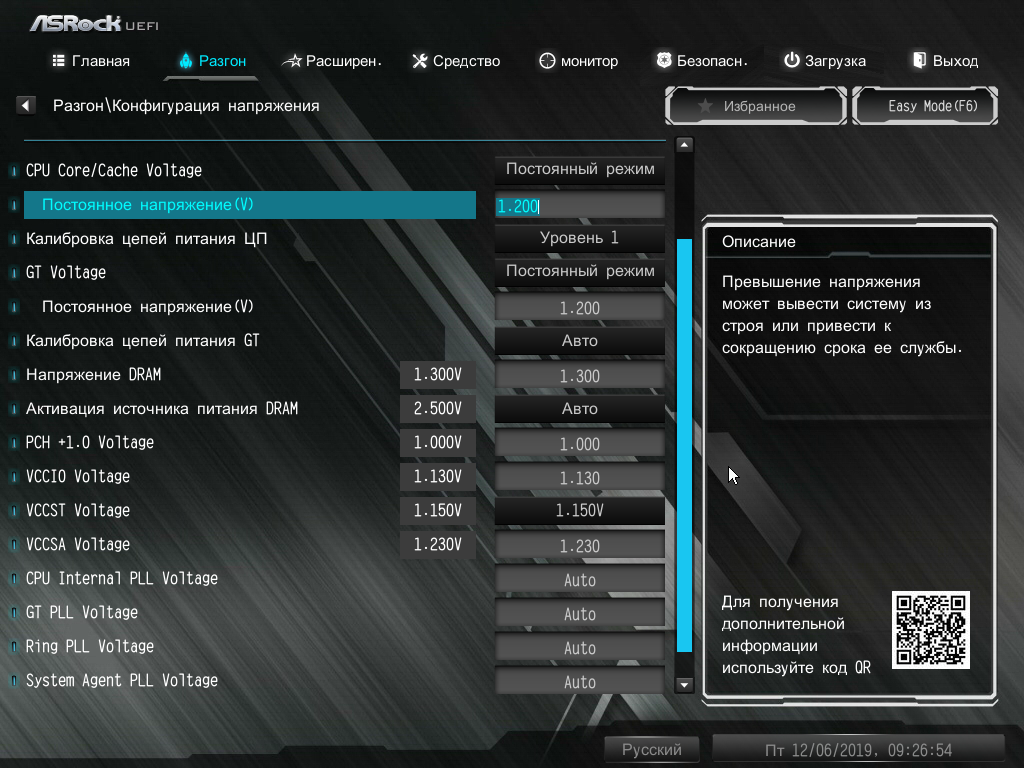

всем привет! Я настроил процессор на частоту 4.8 мгц и встроенное видео разогнал до 1.3 мгц, выставил напряжение, как ни странно 1.2 на процессор хватает, все тесты что делал не виснет, но вот кто может сказать! я поставил, как видно из скрина, постоянное напряжение на процессор и на встроенное видео, скажите, не будет ли из за этого вреда процессору через 2-3-4 года, а то у меня нет опыта с разгоном, до этого процессора был старый компьютер на атлоне и этим не занимался!

Привет, ребята.

Нужна помощь экспертов, сам первый раз разгоняю, не во всем разобрался, так что объясняйте доступным языком, по возможности.
Инфа по компу:
ASRock Z390 Extreme 4
Intel Core i5-9600KF Tray
Enermax ETS-T50 AXE Silent Edition
Patriot Viper Steel 16GB DDR4 Kit 4133-19 (2x8GB) K2
Riotoro Enigma G2 80+ Gold FM 650 Watt
Palit GeForce RTX 2070 SUPER Jetstream 8GB

Выставил настройки в биосе из первого поста (оба шага, только по оперативе не выставлял таймингов и частот пока, только sa io и vram), на проце offcet режим, но напряжение еще не корректировал, частоту поставил пока 4.500.

Насколько мне известно (поправьте если не прав), нужно чтобы напряжение процессора в простое и в разной степени нагрузки было одинаковым, но у меня это не так
Провел тесты в cpuz и prime95 (тест small fft) на вышеуказанных настройках для llc 4,5, auto:

| line 4 | line 5 | auto | llc
| 1.360 |1.360 | 1.360 | в простое
| 1.296 |1.264 | 1.264 | cpu-z bench
| 1.312 |1.264 | 1.264 | prime95

В нагрузке вроде для 5й линии стабильно получилось, но по сравнению с простоем падение.. Как достичь стабильности? Или это не проблема?

Вам неправильно известно.

Цитата с сайта msi:
"Для борьбы с проблемой просадки напряжения была специально придумана функция LLC. LLC означает Load-Line Calibration. Функция увеличивает напряжение vCore, чтобы компенсировать его просадку при высокой нагрузке. Это позволяет нивелировать разницу напряжения на процессоре в простое и под нагрузкой."

IO 1.130 V? Сомневаюсь, что хватит.

BEJIEC конечно)))))) вам же виднее, чем мне)

Добавлено спустя 1 минуту 56 секунд:

все ОК будет..

парни подскажите пожалуйста, поставил работу проца на 4.8 на постоянку, не сократит ли это его жизнь? или лучше поставить, чтобы частота менялась в пределах к примеру между 1.0 - 4.8?

выше ответил.

Добавлено спустя 3 минуты 13 секунд:


ответ в ваших постах.
поставите фикс и вольтаж всегда будет +/- одинаковый что в нагрузке, что в простое.
Но существует Vqrop- он заложен в мать по умолчанию (не путать с Vqroop, что есть LLC)- и даже при фиксе вольтажа и LLC 1, вольтаж будет чуть проседать в нагрузке, не много..

ни постоянна частота ни постоянное напряжение не повредит процу? температура в простое при этом 34-35, а в нагрузке 54-57
