Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

В общем, скальпанул второй раз за неделю.

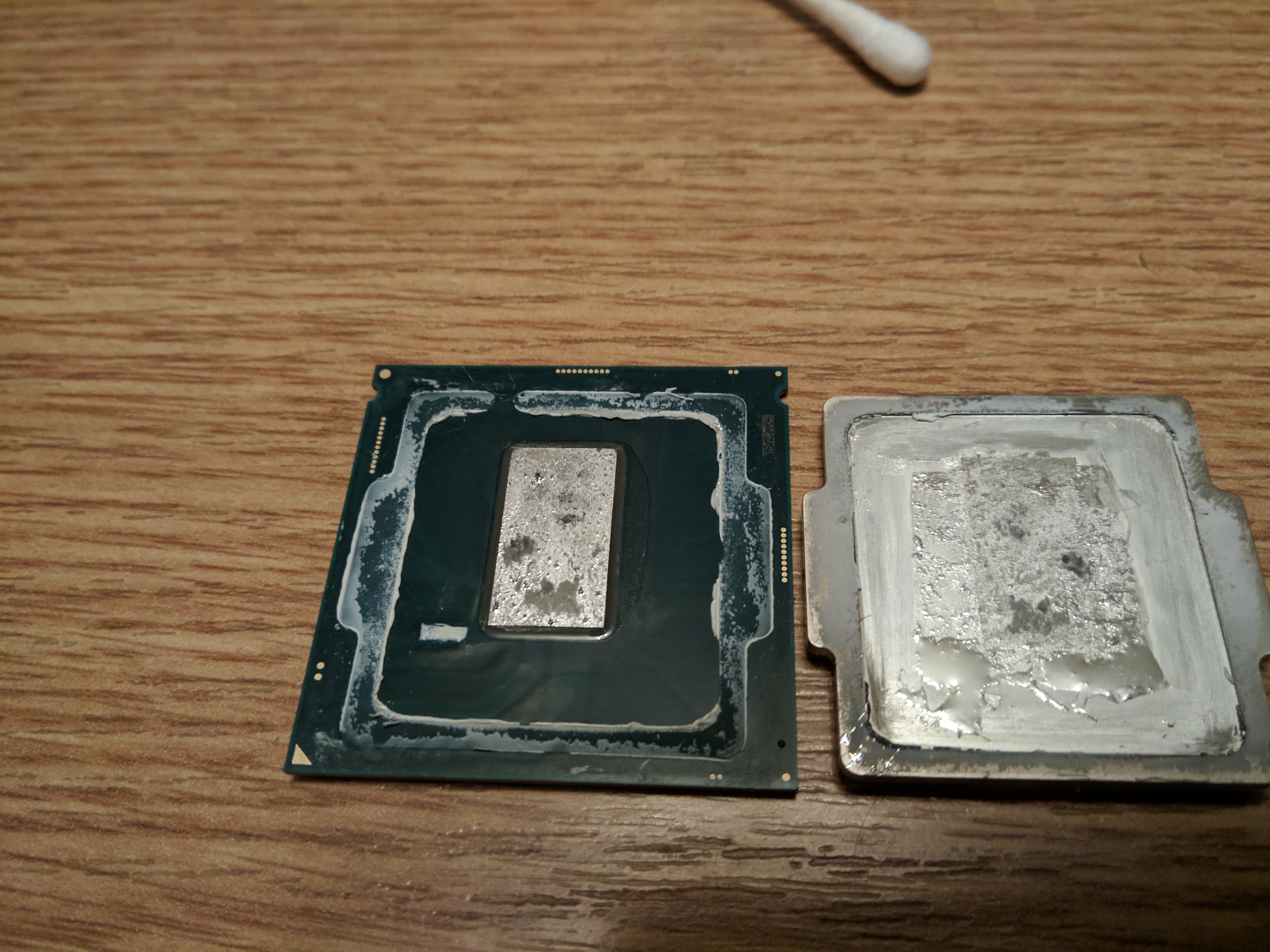

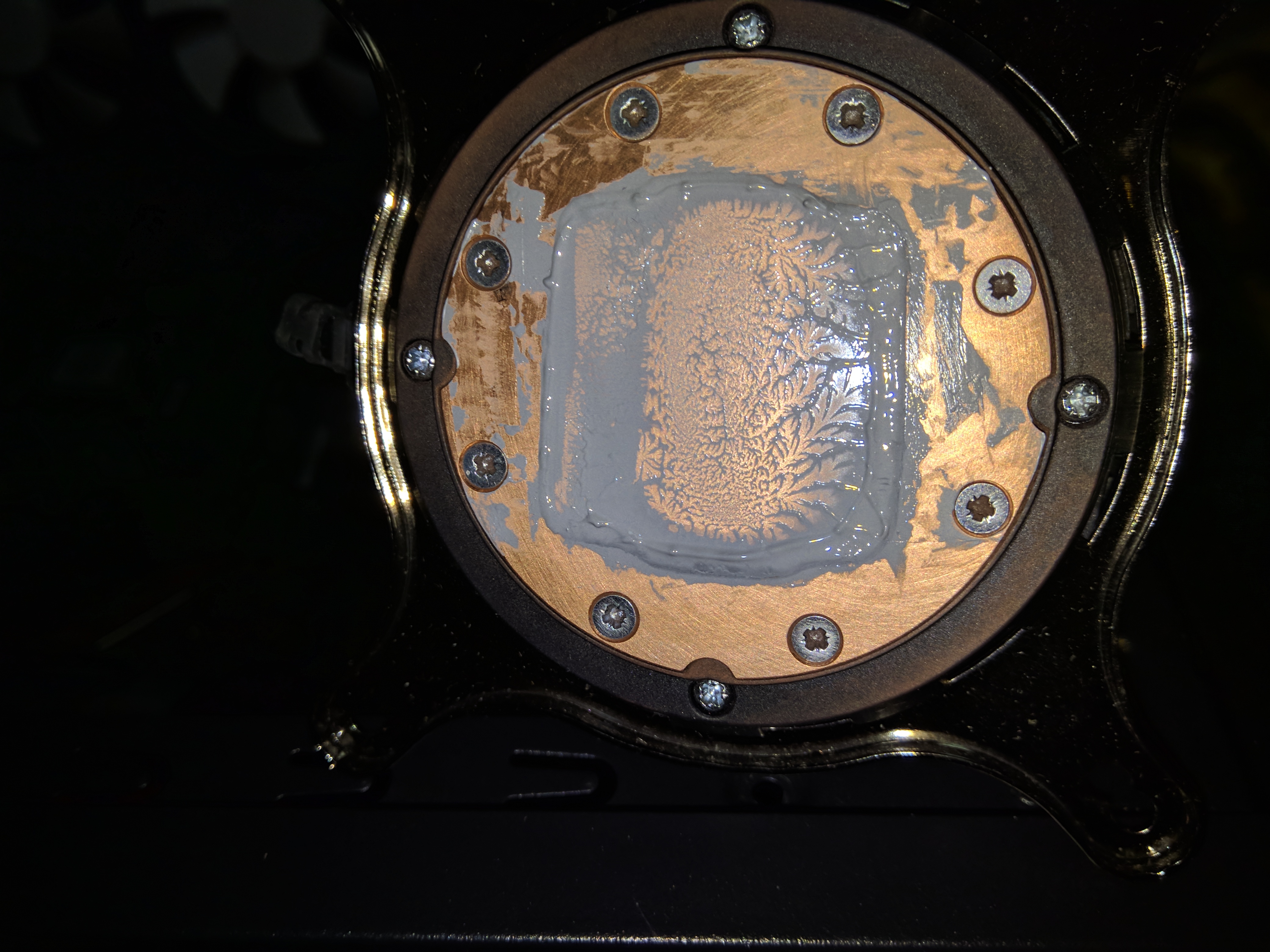

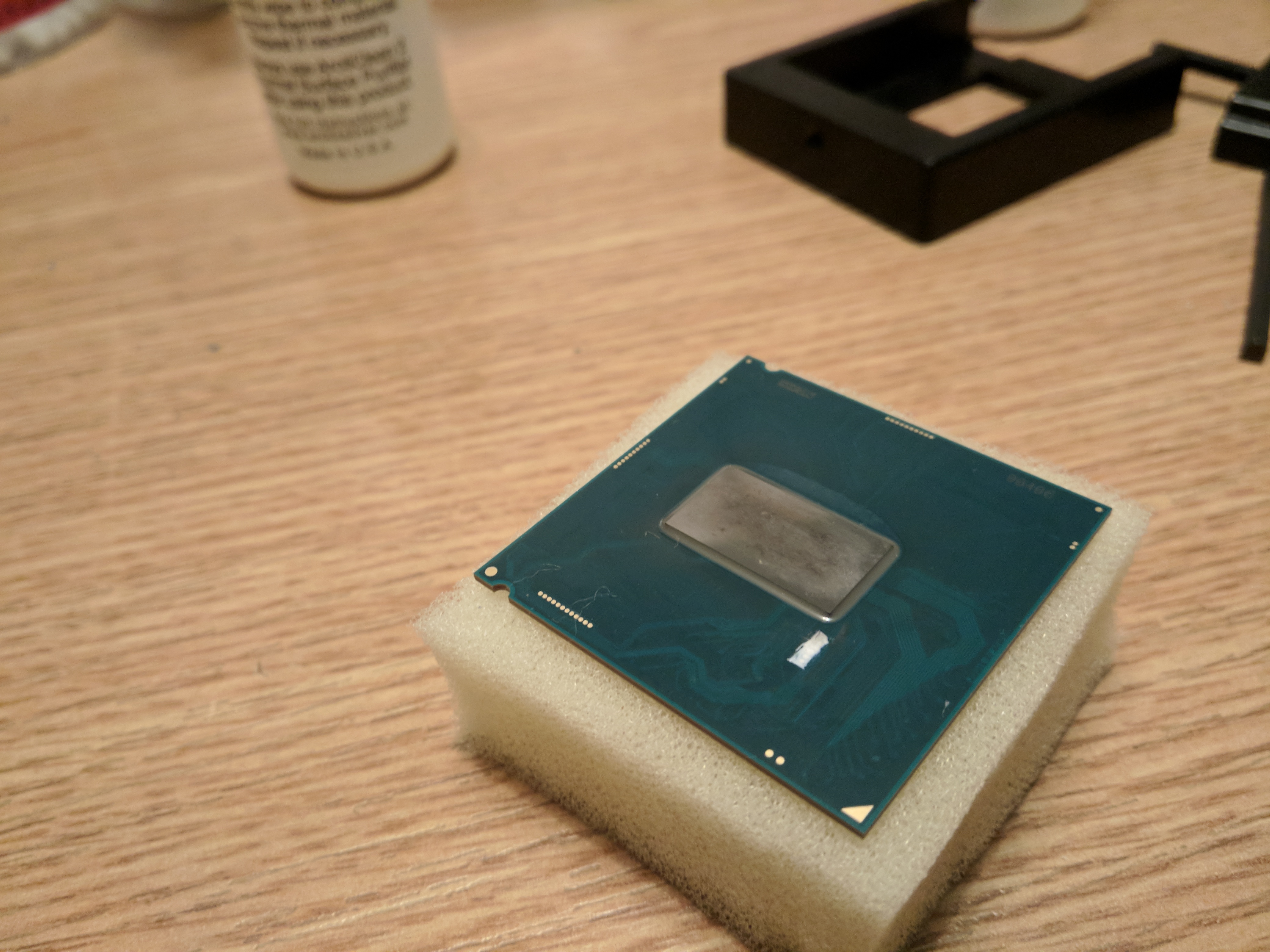

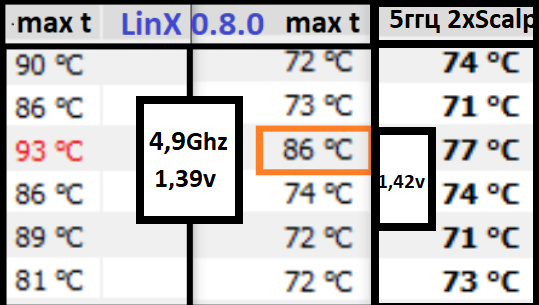

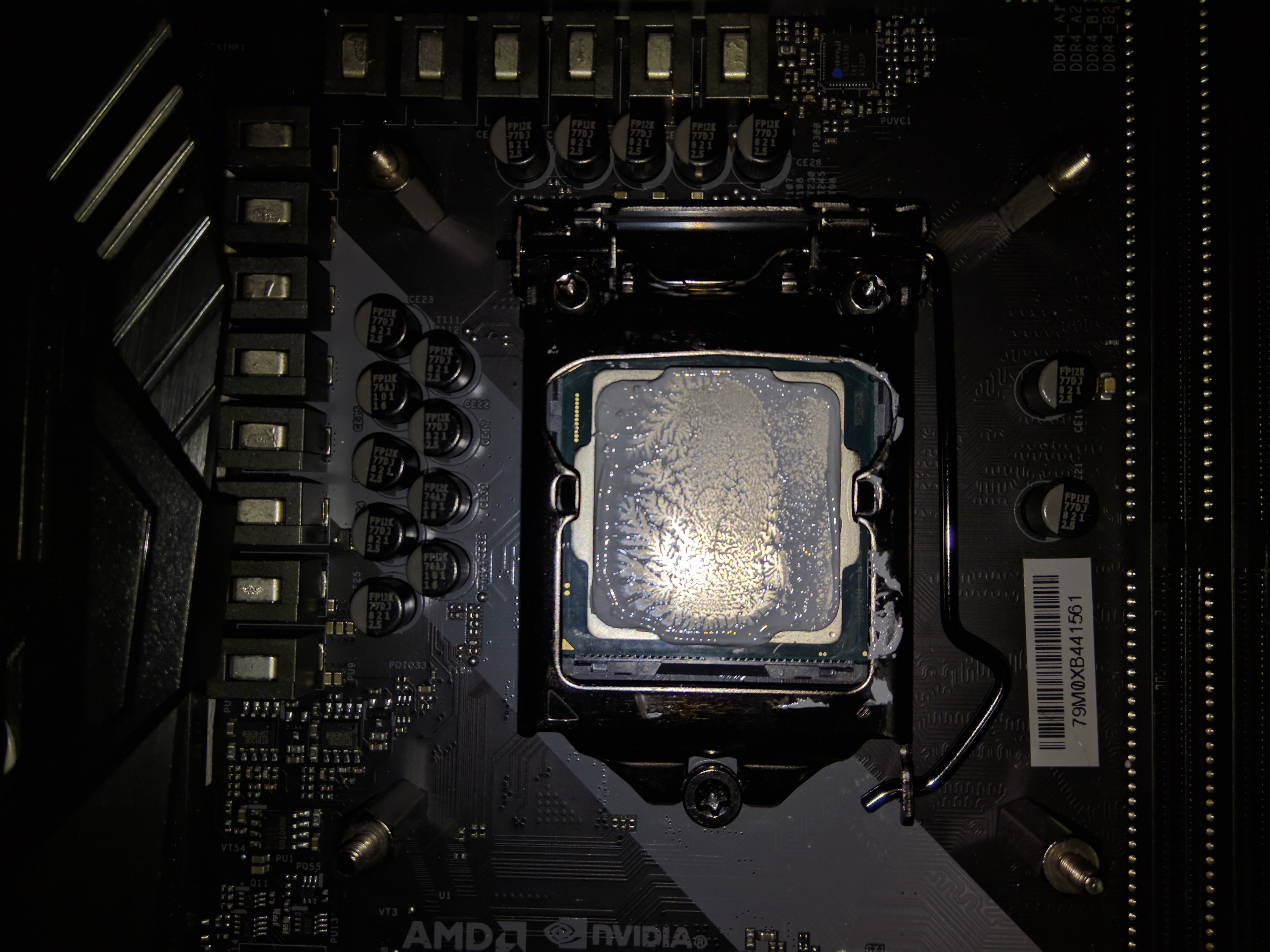

После снятия водоблока стало видно, что имеется более-менее нормальный прижим по центру, но по краям - не очень, а в целом пойдет, не должно быть такого разбега по температурам из-за этого. Ну а под крышкой уже вскрылся косячок - пустое место на кристалле. Пришлось провести всю процедуру заново. Как оказалось после чистки, жм уже в кристалле прочно засел и образовал какую-то муть, как и в крышке. Но так и должно быть, насколько я знаю.Ну и по факту повторно проведенного скальпа, можно наблюдать выравнивание температур в нагрузке :Ну вот теперь можно со спокойной душой отпраздновать НГ как следует

Да, кстати, все в полном порядке с производительностью на этой плате на данный момент. В синебенче на 5Ггц набираю 1650 баллов, как и положено. По линксу не сужу, т.к. он урезанный, если память в сингле работает. А так - плата отличная, дала мне 5ггц, только вот врм настораживает все равно..[в пределах 110гр на 1,42v 5ггц в линксе] Интересно, насколько он прогреется, когда поставлю второй модуль, т.к. при включении прайма95 29,3[FFP small test] потребление проца возрастает с 200w [в линксе] до 300w с температурами скальпированного проца под 90-95 градусов уже, а температура VRM за несколько секунд взлетает свыше 125 , собственно, не стал судьбу испытывать и долго тестировать, жесть, конечно.. А так зато нашел температурный предел при 300w для этого проца с водянкой и скальпом, запас - приличный А на врм надо делать обдув какой-то и как-то.. Так что единственный минус Gaming k6 - это приличный нагрев VRM, в остальном - отличная плата.

Разгона по сути нет. Patriot Memory PV416G320C6K

tscld , она на 3200 может и не работать стабильно с такими таймингами ( на 3dnews есть статья). увеличь, и попробуй линпак снова

Я тут смотрю многие жалуются на нагрев vrm под разгоном. Это зона под радиаторами слева от процессора? Это проблема только asrock плат на z370? Или всех плат? Если заменить на термопрокладки Arctic Cooling thermal pad, это поможет их остудить? Кто-нибудь заменял их?

Parlan эта тема раздута, греются у всех, у самых дешевых сильнее, вот и все. обзоры есть и на асус и на гигабайт с мси, и на асрок.

Don't Hurt Me, только не всегда у самых дешевых сильнее греется. Например у меня на Pro4 VRM греется меньше как минимум в простое [не выходит за пределы 40гр], а gaming K6 в простое 50+ VRM. В линксе обе греются выше 100+. [при 1,42v и максимальной нагрузке с потреблением проца больше 300w VRM Gaming K6 вообще улетает через несколько секунд за 125 градусов].

Тут скорее всего по другому надо вопрос ставить: какой нагрев выдержит дешевая и подороже ?

Только вот какой-бы нагрев ни держала дорогая, а все равно все платы на текстолите, и 125+ градусов как по мне уже слишком. А что делать, если у меня проц минимум на 1,42v берет 5Ггц? Пройти то тесты надо как-то..То есть я не особо переживаю за VRM[т.к. выдержит до 150гр, сами мосфеты], а вот за другие составляющие фазы питания [которые как раз находятся не под радиатором и именно они греются так сильно] , близлежащие компоненты и сам текстолит немного беспокоюсь во время тестов.
Да и в простое не очень приятно подогревать системник 50+ градусов более дорогой платой, когда на дешевой самой было холодно в простое. [но тут уже приходится выбирать: либо 5ггц и Gaming K6 [тепло в простое], либо 4,7ггц на Про4 [но прохладно в простое]]
Хотя в упор не могу понять, почему такая плата горячее в простое, чем ПРо4, когда должно быть наоборот.
И тут даже где-то в теме писали про температуры VRM gaming K6 и Extreme4, что у Gaming меньше 70 градусов. Только по факту совсем не так оказалось. [по крайней мере без обдува VRM] И в итоге, выбрав вроде нормальную для разгона Gaming K6, получил самые высокие, блин, температуры И корпус, как назло, не предусматривает крепления вентилятора на дверку напротив VRM. Придется сверху ставить на вдув, но для видяхи это неудачный вариант, когда сверху вдув идет, она греется сильнее, но выбора нет похоже..

Есть, конечно, один нюанс - в системнике нет обдува VRM, и температуры, конечно, будут повыше, чем у других с воздушным СО.
Но это не объясняет факта более высокого нагрева VRM у Gaming K6 в отличие от самой дешевой платы .

знатоки AsRock, прокомментируйте статью на сайте https://www.overclockers.ru/lab/88722/o ... tx-ac.html
что автор делал не так?

Забить на 5 ггц? Я правда не очень могу понять профита от, скажем, дополнительных 200 мегагерц при значительном повышении температур везде, где только можно

A224
Такая же плата в пользовании полтора месяца. Все так и есть. Подтверждаю.

Скажи это моей Palit 1080 SuperJS, не свистит, не греется так как одна из топовыx по охладу, стабильно держит частоты которые я хотел. AsRock же дочерка ASUS.

А я и забил только что на 5ггц, перешел на сток [4,3ггц 1.15v]. Т.к. на 4,8 хоть и поменьше температуры в реальной работе, но не так, чтобы на постоянку..
=====================================
Делал тут небольшие тесты в играх Watch Dogs 2 и Ведьмак 3. Картина получилась такая:

5ггц 1,42v
Watch Dogs 2: VRM до 100 гр., потребление CPU - до 105w
Ведьмак 3: VRM до 90 гр., потребление CPU - 80w

4,8ггц 1,32v
Watch Dogs 2: VRM до 90 гр., потребление CPU - до 90w
Ведьмак 3: VRM до 83 гр., потребление CPU - 70w

4,3ггц 1,15v:
Watch Dogs 2: VRM до 80 гр., потребление CPU - до 60 w
Ведьмак 3: VRM до 75 гр., потребление CPU - до 50w
=======================================

Все эти температуры были достигнуты в течение 15-20 минут игры в закрытом корпусе на ультра настройках. Еще видеокарта сильно подогревает снизу, что тоже влияет, там реальная печка получается. Бэкплейт у нее металлический и разогревается до 70+, прям пышет жаром.

4,3 хватит за глаза, а все что выше - это уже натуральное мучение железа из-за температур. Поэтому после НГ, как будет возможность, начну потихоньку собирать какую-никакую воду для полного покрытия, т.к. иначе смысла нет разгонять на 5ггц.. Надо будет покурить эту тему, т.к. кроме недоводянки ничего другого в глаза не видел. Как вариант собрать воду на видеокарту и материнку, не трогая проц, которому вполне хватает недоводянки. А пока просто попробую оптимизировать СО в корпусе путем перенаправления воздушных потоков.

ps: что интересно, на Про4 температура VRM 4,7ггц 1,36v была примерно такой же[около 70гр в ведьмаке насколько помню], как и на Gaming K6 4,3ггц 1,15v .

это нормальные температуры для такого разгоны...

Подскажите так и должно быть, в фиксед моде 1.20 вольтаж, 4.7GHz на все ядра , режим win - сбалансированный, 5% минимальное состояние порца, в играх частота прыгает 4698, 4703, 4701,4700...

Давно тему не читал, иначе я вам бы сразу посоветовал скальпировать повторно. У меня было даже интересней.. Процессор работающий на 5.2 в одной плате, переставлял в другу (из тайчи в херо) и он вдруг еле работал на 5.0 на критических температурах. Я естественно решил поначалу на матплату, водоблок.. да на что угодно. Но вернуть температуры на место удалось только повторным скальпом. Такая ситуация повторялась дважды. Признаки те же - одно ядро скачет по температурам уж очень сильно - 10-15 градусов от среднего уровня (под нагрузкой конечно)..
Я конечно могу ошибаться, но у меня сложилось впечатление, что в этих процах 8-й серии может такое случатся, что после снятия нагрузки с крышки, когда мы снимает/переставляем процессор, нарушается структура нанесенного жм.

Люди добрые подскажите советом. с чего начать на что обратить внимание при разгоне 8700k на extrim 4. В закрепе группы начинается все с чати 2 а где 1 ??

смотрите настройка non"К" процессоров

То есть нормально будет на 5ггц играть в процессорозависимую игру с температурой VRM под сотку ? В принципе, если сделать обдув еще более менее, то температура врм станет еще ниже. Сегодня поковыряюсь с вентиляторами, перекину радиатор на перед, и еще раз на 5ггц протестирую темпу VRM в игре с обдувом


А в биосе стоит BCLK freq - 100 ? Да по сути ничего тут не прыгает, это разве прыжки. Он скорее топчется или переминается с ноги на ногу

WallterScott, да я и сам тоже понимал, что просто так ядро прыгать не будет, значит под крышкой че-то не то.. Только лезть туда снова через неделю было не очень то охота, но что поделаешь. А так, все вполне возможно, т.к. герметик же после высыхания и твердеет не сразу, да и вообще вроде пластичность какая-то остается.. Поэтому, думаю, возможен какой-то микроскопический сдвиг крышки после снятия нагрузки с нее, если еще не успела толком высохнуть. Ну и или если случайно перекосить немного.

Да стоит, надо выше ставить или что?

AlexanderLazarev, ну значит нормально все. У меня в играх показывает 4995 мгц вместо 5000

Вот кстати третье ядро всегда горячее на градусов 5 минимум другого самого горячего. Получается надо сделать скальп повторно для идеала? Люди пишут, что это нормально, и ядро греется сильнее из-за того что посередине...
