Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

NecronViP В пределах нормы, у меня тоже есть расхождение самого холодного и горячего ядра на ~5 градусов. На это еще может влиять сама крышка процессора и\или основание кулера.

расхождение в пределах 5-9 градусов ниче страшного, мозг не забивайте.

В общем, перенес радиатор водянки проца вперед на выдув, сверху поставил 2 вертушки на 140мм, одну из которых развернул на вдув, и в итоге с обдувом температура VRM стала пониже в играх на 5ггц 1,42v: Watch Dogs 2 - до 92 гр, Ведьмак 3 - до 85гр [против 100гр. и 90 гр. соответственно без обдува VRM]. Да и проц стал поменьше греться, т.к. на радиатор теперь не идет прямой жар от видяхи. Но все равно решил пока оставить на 4,7ггц 1,25v.

По частотам получил такие вольтажи на этой плате [Fatality gaming K6]:

4,3ггц - 1,15v
4,7ггц - 1,25v
4.8ггц - 1,31v
4,9ггц - 1,36v
5,0ггц - 1,42v

Что в принципе не так уж и плохо, и проц получается у меня не такой уж и неудачный, как думал до этого.
А вообще, наблюдая за показателями во время тестов в линксе пришел к выводу, что эта плата ни разу не горячее Pro4, а примерно такая-же плюc/минус.
Есть основания считать, что Pro4 показывает некорректный вольтаж. Только что тестируя в линксе [4,7ггц 1,25v] заметил такое же потребление у проца в ваттах, как и на Про4 [4,7ггц 1,36v], а также примерно такие же температуры VRM [около 95].
Отсюда как-бы напрашивается вывод: Pro4 безбожно врет и завышает отображаемый вольтаж минимум на 10mV. Поэтому на ней я и не мог взять 5ггц, потому что даже 1,52v выставленного в биосе на ней не хватало, что как минимум было странно. А 4,3ггц достигалось при выставлении 1,26v, что только подтверждает неверное отображение вольтажа на ней. Может просто брак попался.

А кто-нибудь снимал кожух около vrm? Снятый кожух улучшит охлаждение vrm? А если присобачить внутрь корпуса вентилятор на обдув vrm?

Parlan, снятый кожух вряд ли сильно улучшит охлад VRM, он достаточно тонкий, я его снимал уже. Его отстутствие может лишь в общем немного улучшить вентиляцию в корпусе.. А все дело в том, что греется область около проца до 100+[дроссели, конденсаторы], а не мосфеты под радиаторами [там то скорее всего все ок, радиаторы в районе 50-55 градусов в нагрузке].

Люди! Вы, что так все загнались этим врм...?

Еще бы не загоняться, ведь от этого зависит долговечность самой платы и качество разгона.

briancev Ещё ни одна плата у меня не здохла от перегрева врм. Даже в мыслях не было замерить температуру врм...

А от чего они дохли? Для общей статистики опыта одного человека маловато будет.

briancev ни от чего..

Добавлено спустя 3 минуты 41 секунду:
briancev а у тебя сколько плат здохло от перегрева врм?

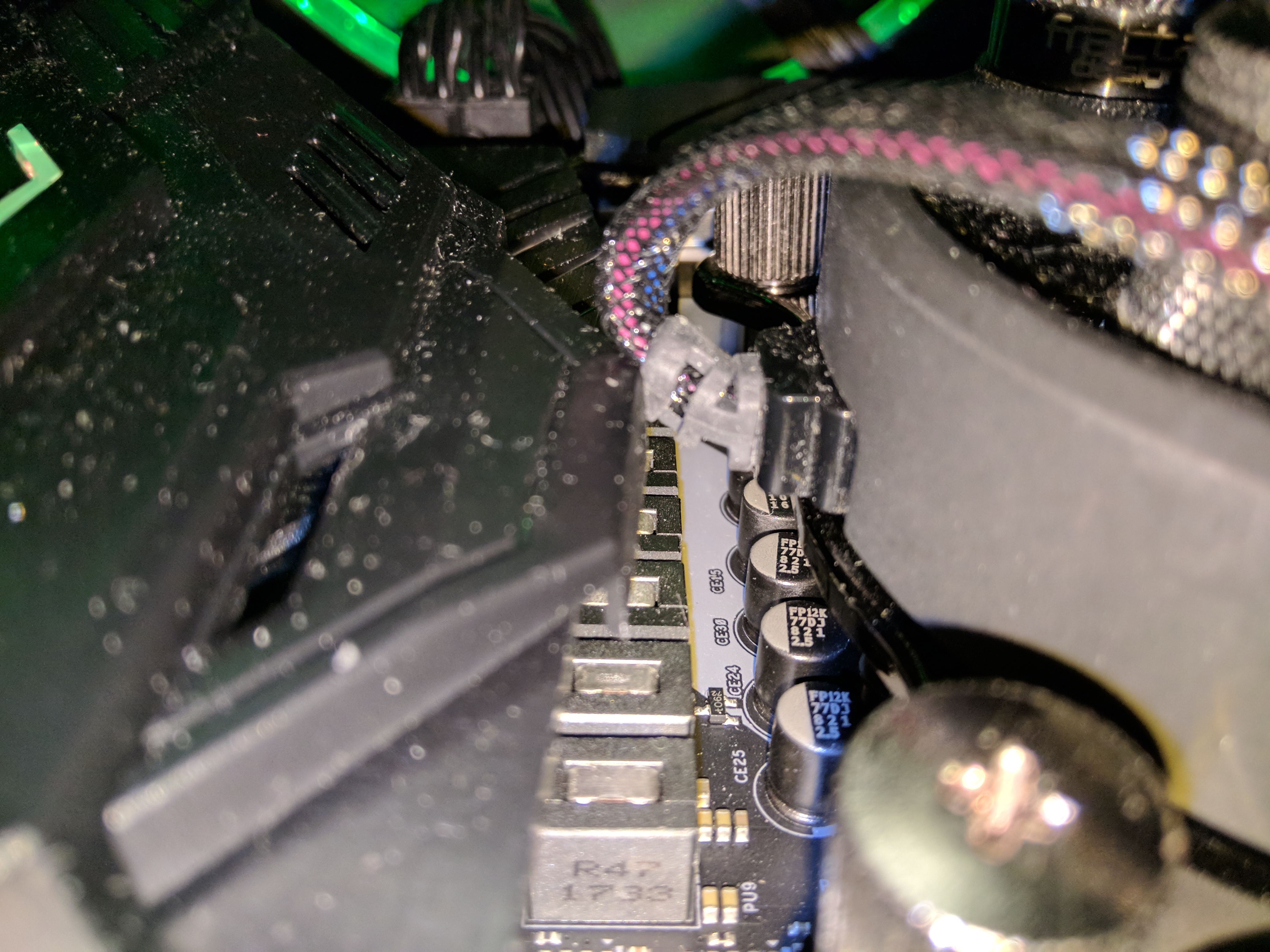

Попытался найти срок службы и максимальную температуру этих дросселей и конденсаторов, но так толком ничего и не нашел. В общих чертах примерно выяснил, что FP12K - это японские кондеры Nichicon с гарантированным сроком службы 12 000 часов, но при какой температуре - непонятно, возможно только при 50гр, как у других, а при постоянных 80-90-100 гр будет дохнуть быстрее скорее всего.

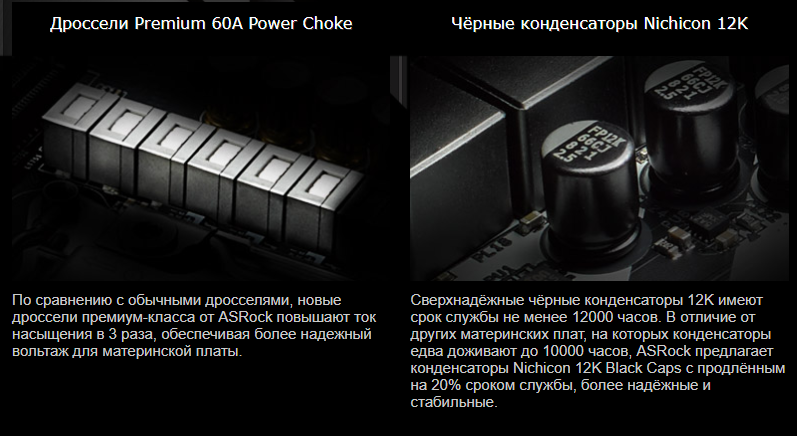

Не уверен, что там на картинке точно такие же в плате, но очень похожи:

Если кто-нибудь в курсе, то просветите по сроку службы и температурным режимам этих черных ничиконовских кондеров 12К и дросселей непонятных с маркировкой: R22 и R47

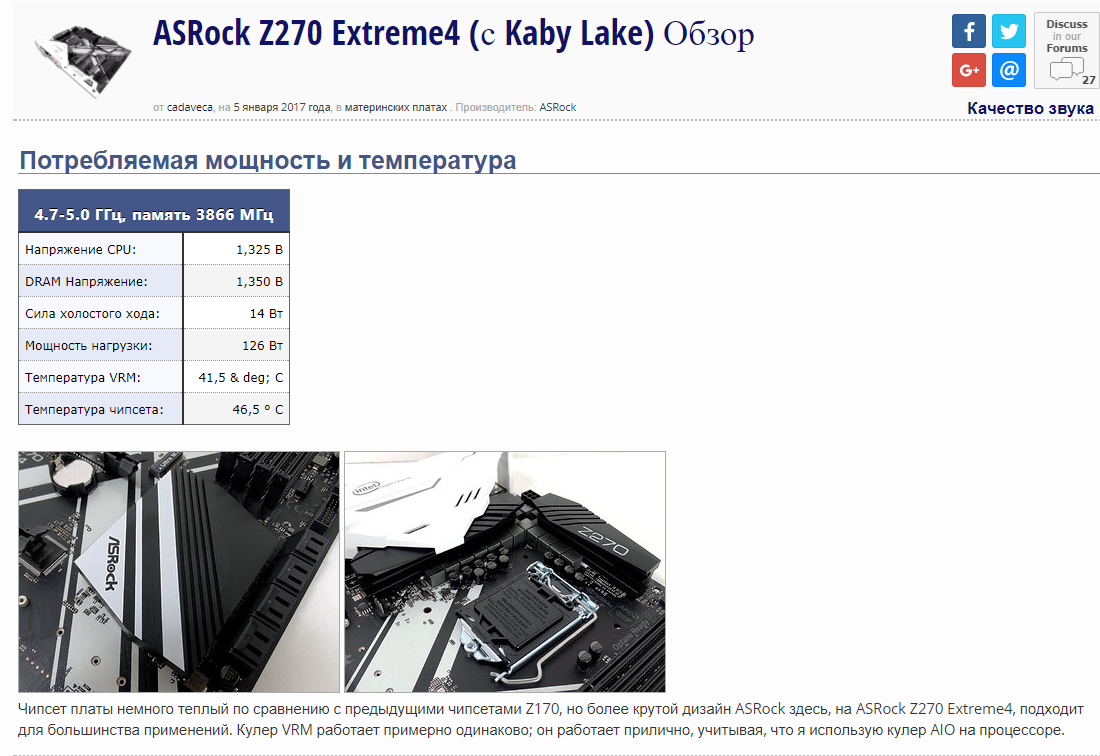

Из обзора Z270 Ex4 :
Откуда такие низкие температуры в нагрузке 126w, когда у меня в покое при 14w vrm греется под 50 гр ?

Короче , я уже ничего не понимаю с этими температурами, да ну их в баню.. послезавтра НГ, может не сгорит за праздники ничего

Скажите, а кулер zalman cnps10x extreme справится с 8700k в разгоне до 4.7-4.8? Сейчас трудится с разогнанным fx-8350 до 4.6 на средних оборотах вентиляторов. Tdp в стоке у fx-8350 125 вт

Parlan Со скальпом справится без проблем.

Если ты про платы касательно этой темы, то ни одной. А так много было, в основном из-за кондеров, по цепям питания поменьше, из-за отвала мостов еще меньше.
Но это относительно офисных вариантов, если рассматривать игровые и используемые под разгон, то баланс поломок сместится в сторону цепей питания.

Что и требовалось доказать. А с дури можно и *** сломать....

Доказывать еще рано, теме только три месяца.

ASRock Z370 Taichi шикарная плата. Функционал огромный, все предусмотрели и цена адекватная, но есть один косяк. PCIex под звук размешен слишком слишком высоко, его на бы на два слота ниже. Верхний PCIex перекрывается кулером CPU, звук к нему не подключить.

а что, разве верхний pci-e какой то особенный ? там же есть ещё один на три слота ниже

peregib На три слота ниже не самое удобное решение. В случае с видеокартами на 2.5 слота в нижний слот звук не поставить. В остальных вариантах звук будет слишком впритык с 2х слотовой видеокартой. Вентиляции не будет совсем, а отсюда нагрев видеокарты. Нижний PCIex хорошо бы сделать ниже на два слота.

Вот кстати, какие температуры в линксе на бюджетной плате бывают:

Процессоры Intel семейства Core i3/i5/i7 (микроархитектура Coffee Lake LGA1151) #15266422

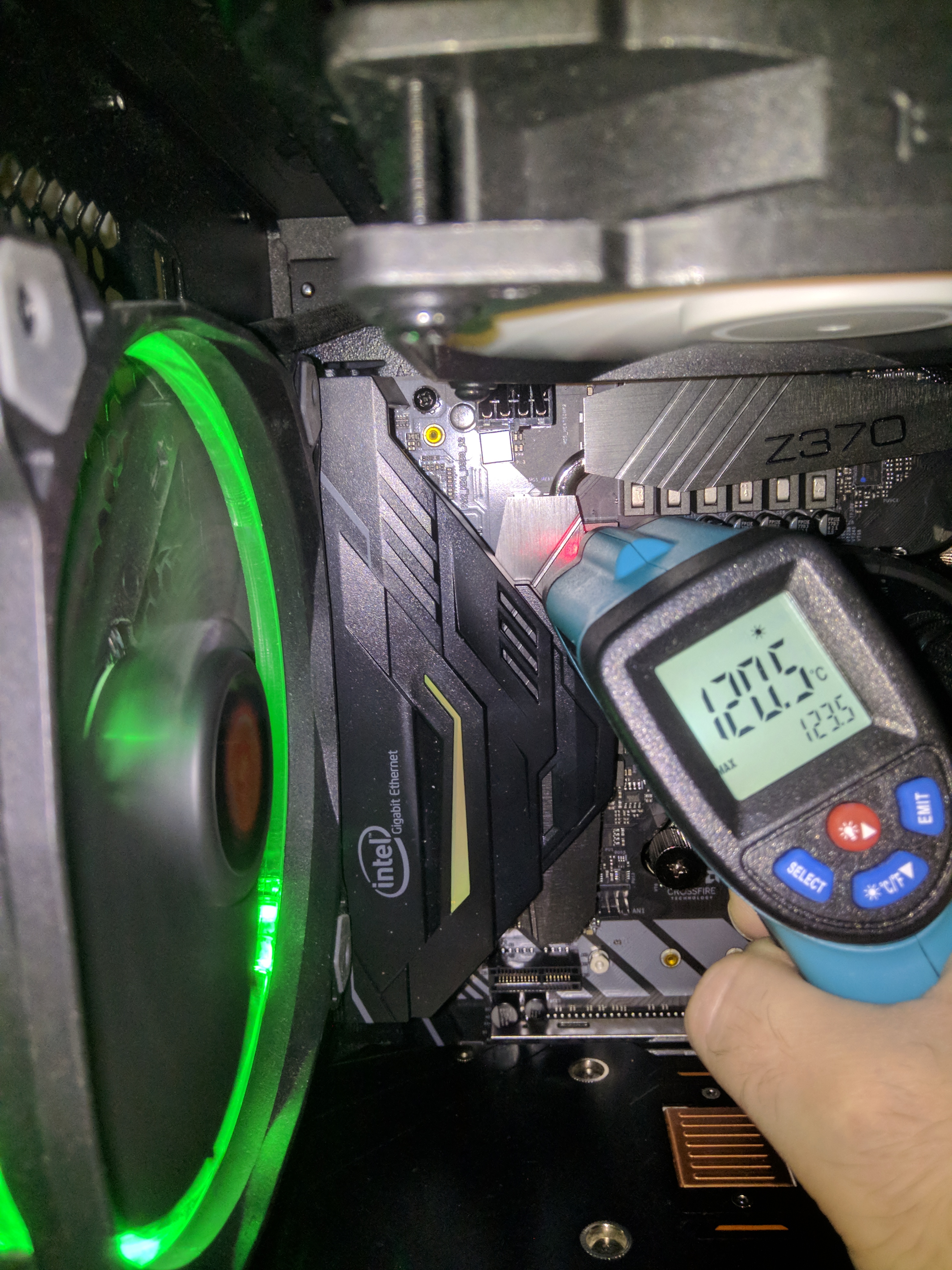

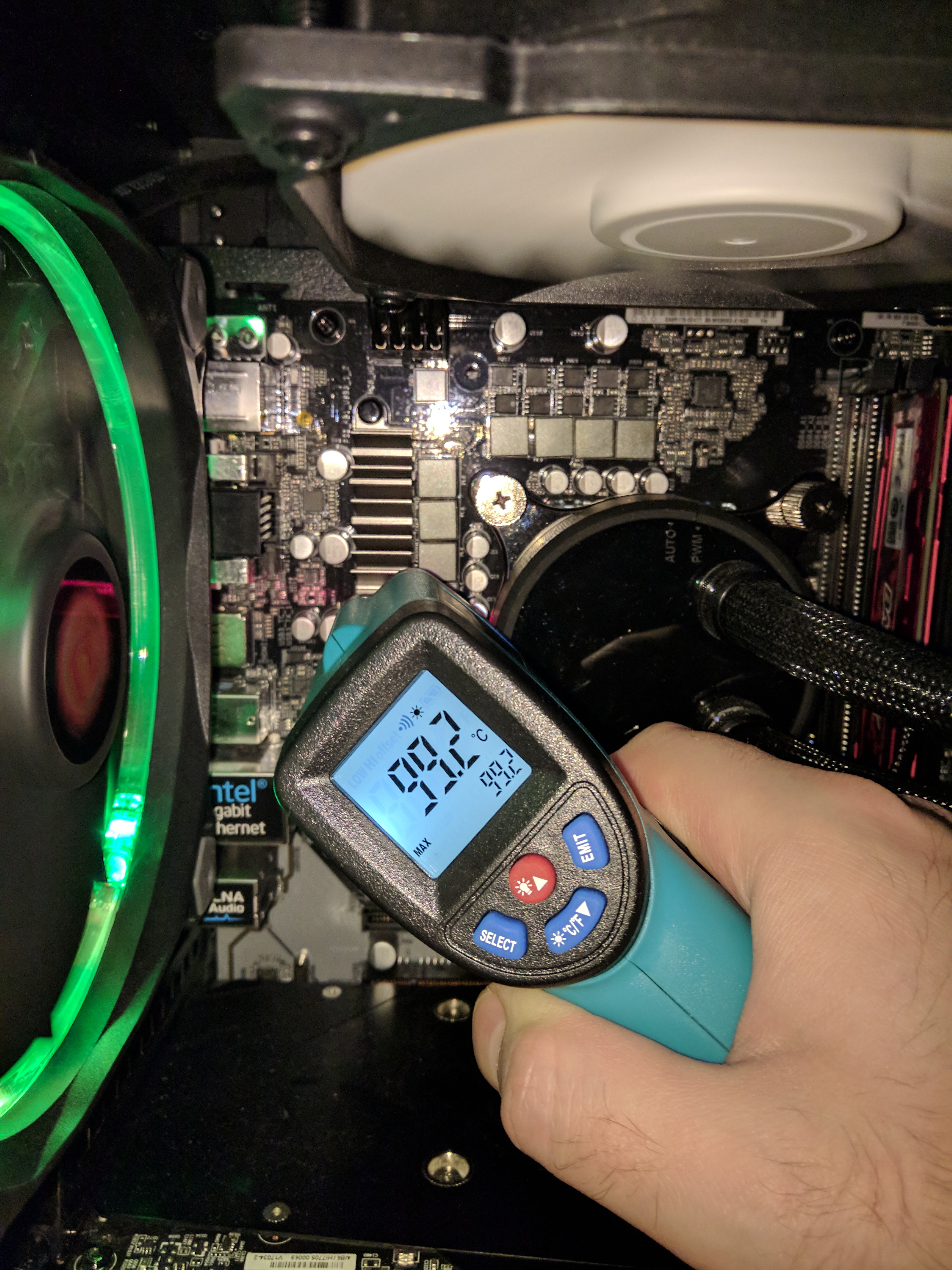

А у меня так только в покое [ну чуть меньше, с небольшим обдувом около 45гр.], а в нагрузке выше 100-ки жарит. Почему такой бред c температурами vrm на асроках Есть ли хоть у кого-то еще в этой теме такие температуры vrm?
