Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

блин, я же тут спрашивал... поиском все подкрепил. сам BY_Pashka подтвердил. вот засада теперь.

antiOVER
возможно было мало вводных данных (мат. плата, nvme и т.п.), может BY_Pashka был еще чем-то занят и не обратил внимание и "пульнул", как обычно бывает, может еще что... все ошибаются... вас много, а нас мало, за всем не уследишь :)))

aggression
короче неувязочка вышла. ну да ладна, переживем! сам по себе диск ништяк:

для 250Гб очень хорошие показатели. обычно малоёмкие сдуваются, но не этот.

antiOVER
главное - верить в чудо и немного везения, профит есть - что еще нужно? :)

да так... по мелочи: поймать БУпашку и уши ему надрать за дезу.

antiOVER какую дезу?
у мну все Sata порты работают.. на моей мамке если простой Sata диск М2 вставить, только тогда порты там какие-то отключаются.
При установке NVME все порты сохраняют свою работоспособность..

Добавлено спустя 1 минуту 30 секунд:

именно.

Добавлено спустя 1 минуту 22 секунды:
кстати, завтра перееду снова на Z370 (ITX плата)- проверю на ней..

BY_Pashka
здарова, командир! да, чота не хотят мои саташки работать в коопе с нвме... сейчас попробовал другой м.2 - тоже отрубаются. короче или 0/1 или 4/5 - как в мануале. будто у меня вместо нвме м.2-сата подключен.
да, проверь... отпишись потом плиз.

BY_Pashka в z390 pro4 только nvme в m2_2 отключает порты sata : 21ая страница мануала :
If M2_2 is occupied, SATA3_4 and SATA3_5 will be disabled.
а M2_1 с sata контроллером по hsio lanes не пересекается.
плата относительно простая, поэтому свободные линии есть.

а у меня в z390 Phantom Gaming 9 уже большего всего натыкано, поэтому коммутации hsio lanes больше :
* M2_1, SATA3_0 and SATA3_1 share lanes. If either one of them is in use, the others will be disabled.
* If M2_2 is occupied by a SATA-type M.2 device, SATA3_3 will be disabled.
* M2_3, SATA3_4 and SATA3_5 share lanes. If either one of them is in use, the others will be disabled.
то есть второй порт отъедает только порт sata и только если в него вставлен sata, если вставлен nvme - то не отъедает
(зато практически проверено что при этом третий слот pci-e x16, который подключен к чипсету, становится не x4, а x2, хотя про это нигде не написано)
а вот любой из двух других при подключении nvme отрубает по 2 sata порта каждый. и остается их на плате всего 4 (2 чипсетных и 2 от asm1061).
поэтому даже наклейка OS Drive наклеена над портом SATA3_2

в z270 gaming i7 ровно то же самое, только там два контроллера asm1061 и портов остается не 4, а 6 (из 10)

и да, с этими платами я сам все проверял, у меня было подключено до 5 nvme и 6 sata. единственный способ не терять sata при подключении nvme - втыкать их не в m.2, а в pci-e слоты (3 из 5 nvme так было подключено)

Orry
получается особенность самой МП... понятно. а я то думал это мой NVMe конструктивно какой-то не такой... x2 по скорости... может типа начинка близкая по схожести с M.2-SATA. уже мысль мелькнула сдать назад и не мучиться.

antiOVER вообще это особенность чипсета - ограниченное число линий. и чем навороченнее по начинке mobo, тем больше производителям приходится выкручиваться.

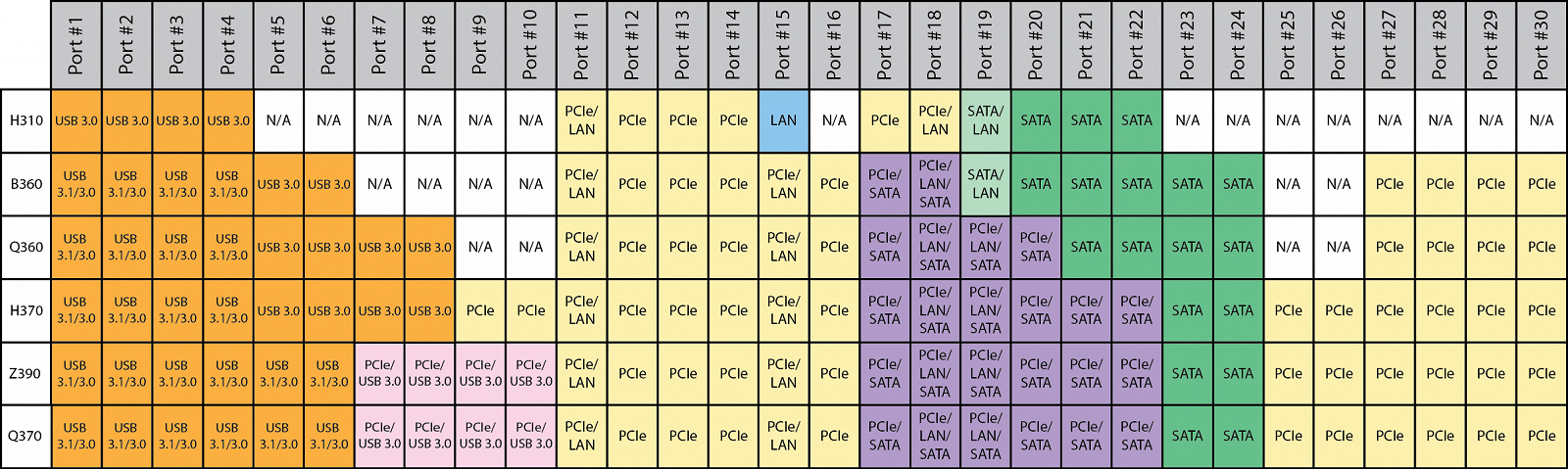

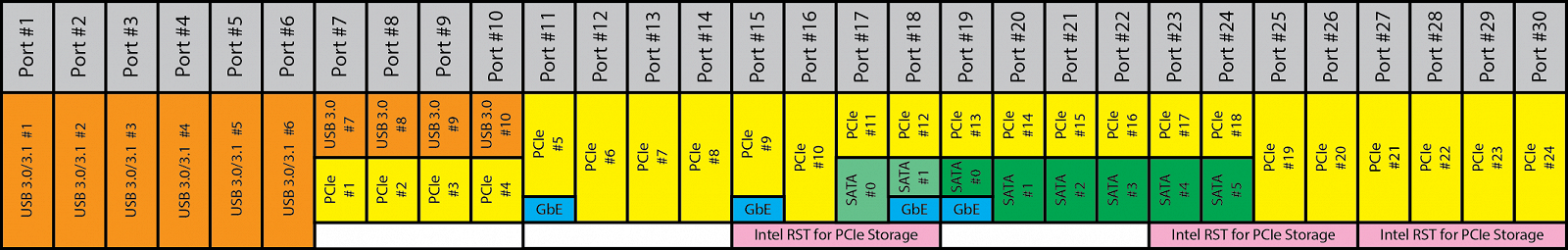

вот схема распределения hsio для z390, а вот для всей серии 3**
а производители к этому ещё навешивают всякие переключатели/коммутаторы, чтоб рассадить все устройства и порты.

ну я это и имел ввиду. ладно, спасибо. наконец-то разобрались.

ребят всем привет, с прошедшими))
немного нубских вопросов, подскажите пжлста)
имеем: taichi z390 и 9900k (охлад be quiet dark rock pro 4). Комп собирался еще до НГ, но из-за катастрофической нехватки времени не занимался от слова совсем, все в стоке. В нагруженных игрушках пиковые температуры видел 75-78 (средние конечно на порядок ниже), 1,380v и 4900 на отдельное ядро. (пускал 20 минутный тест аиды - что-то около 3,41 вроде было и 4800 по всем ядрам, но температура доходила до 91 градуса по-моему).
Хочется снизить температуру конечно путем понижения вольтажа, 4800 мне хватит, думаю использовать fixed. В ближайшие дни соберусь сделать настройки из первого пункта и собственно в чем вопрос: если к примеру 48/44, llc 1, то с какого значения начать по вольтажу чтобы более менее гарантировано - 1,27 или к примеру 1,32? прошу прощения за нубланство, я честно осилил весь топик, но сомнения все-таки есть, да и мало опыта в этом))

Cop_408
вопрос нормальный... для фикса лучше llc2, начинайте с 1,350V и вниз.

aggression
спасибо!

такая же система у меня могу помочь пиши в личку
для начала пробуем
фикс
ллс 2
напряжения 1,28в
лимиты по шапке снимаем
4000
3
4000
250
и т.д
ну и биос поставь для начала 4,21

Был бы рад почитать, что у Вас получится. Такие вопросы можно и в теме обсуждать, а не л.с. Полезная информация.

Неужели нет владельцев Z370 Pro4?

Inv1se нет ничего проще.. радиаторы через термо прокладку 1 мм лепите и все.. Можно поискать б/у дохлую мать и с нее снять- отверстия одинаковы у Асрок почти на всех платах среднего сегмента.. Или по Али пошариться..

А почему именно 4000? Почему не 400 к примеру? Откуда вообще это число взяли.

по максимуму по моему 4096, можно и 200 ограничить, ну мы же снимаем ограничение
