Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Владельци Z300 Extreme4, отозвитесь, 16 ГБ планки ОЗУ до какой частоти удавалось погнать, а то у меня спор вишел с одним буржуем!?

Nikolayovich 3600- обычные зеленые самсунги.. правда мать Z370 Extreme4


Добавлено спустя 3 минуты 24 секунды:
Даже на материнке еще дешевле и хуже Z390MPro4, те же 3600 с процем 9700К

и везде CR2, CR1 максимум 3400 едут

Ето ясно, на топах не везде 3600 с CR1 берут!

Nikolayovich
моя 1т всегда брала. думаю зависит от самой памяти в большей степени.

Ето я уже понял, но и CR1 тоже норм. влияет на производительность и стабильность!

Уважаемые комрады!

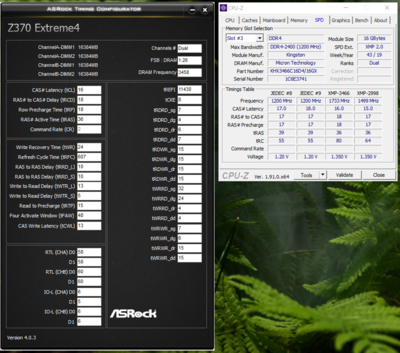

Z370 Extreme4 (v1.8 + 8700K 4.5Ghz по всем ядрам
и 4 планки Kingston Fury 3466Mhz по 16gb каждая (64gb в сумме)
Посоветуйте как подкрутить вторичные третичные тайминги на стандартной частоте(3466) чтоб скорость write была лучше в aida
И вообще возможно ли разогнать эту память до 3600 или 3800 ?
Спасибо заранее за помощь! Нихрена не понима в третичных таймингах

tayz0n
Статистика разгона памяти DDR-4 на платформах INTEL. Обсуждение результатов. Советы.

приветствую кто нить уже ставил на z390 taichi новый биос(4.30)? есть какие то изменения видимые?

Не ставил пока

tayz0n как на вашей не знаю, а вот на z390 phantom gaming 9 надо отключить в bios ASRock Timing Optimization, он начиная с некоторой частоты типа 3300-3400 вдруг резко повышает тайминги на запись и скорость в тестах аиды закономерно падает.

BY_Pashka а memory latency при этом aida какой показывала ?

Orry х-з, не помню для Extreme4.. скринов не осталось..
а на CR1 c 3400 что-то около 43- но это не точно..

Привет, подскажите как z390 extreme4 по разгону памяти, имеются 4 8гб плашки на бидаях HX440C19PB3A/8

BY_Pashka
Как то мало, у меня при 3200 ~ 48+, 49+, 46 ГБ/с и 46 нс!

yur3ts
Статистика разгона памяти DDR-4 на платформах INTEL. Обсуждение результатов. Советы.

Nikolayovich
хорошие показатели, значит память настроена более/менее.

Я про латентность...
Ах.. нашел для 3400 с CR1

BY_Pashka спасибо. что-то у меня с тем же 9700k ниже 52ns не опускалось, причем @3400 15-16-16-34 CR1, буду искать где что не так.

Владельци Z390 Extreme4, отзовитесь, замечаю иногда похрипивание звука, с чем ето связано, на предидущей системе такого не замечал при использовании той же акустики!?

antiOVER

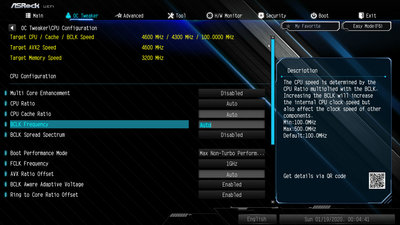

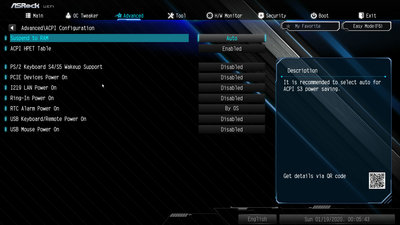

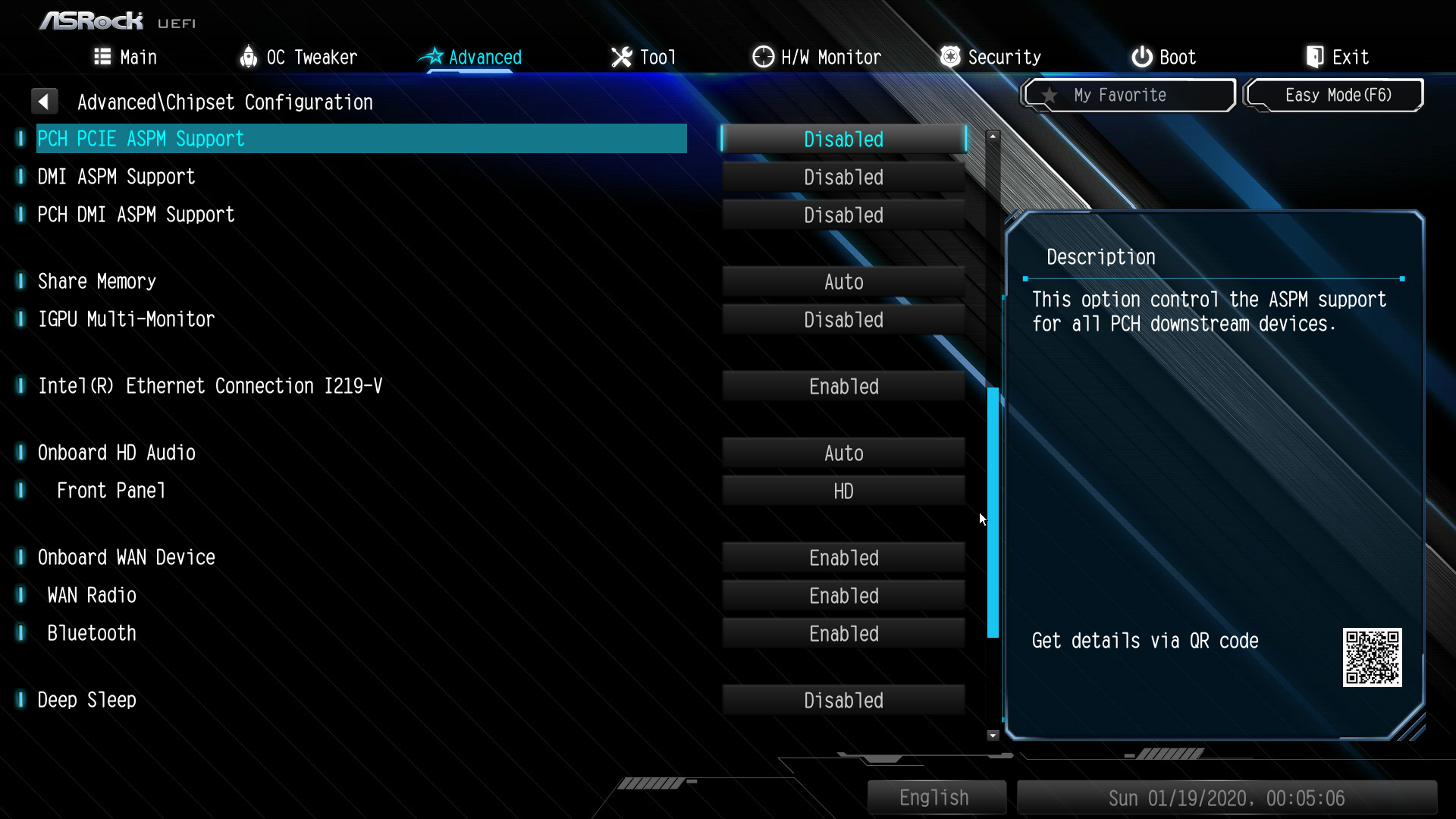

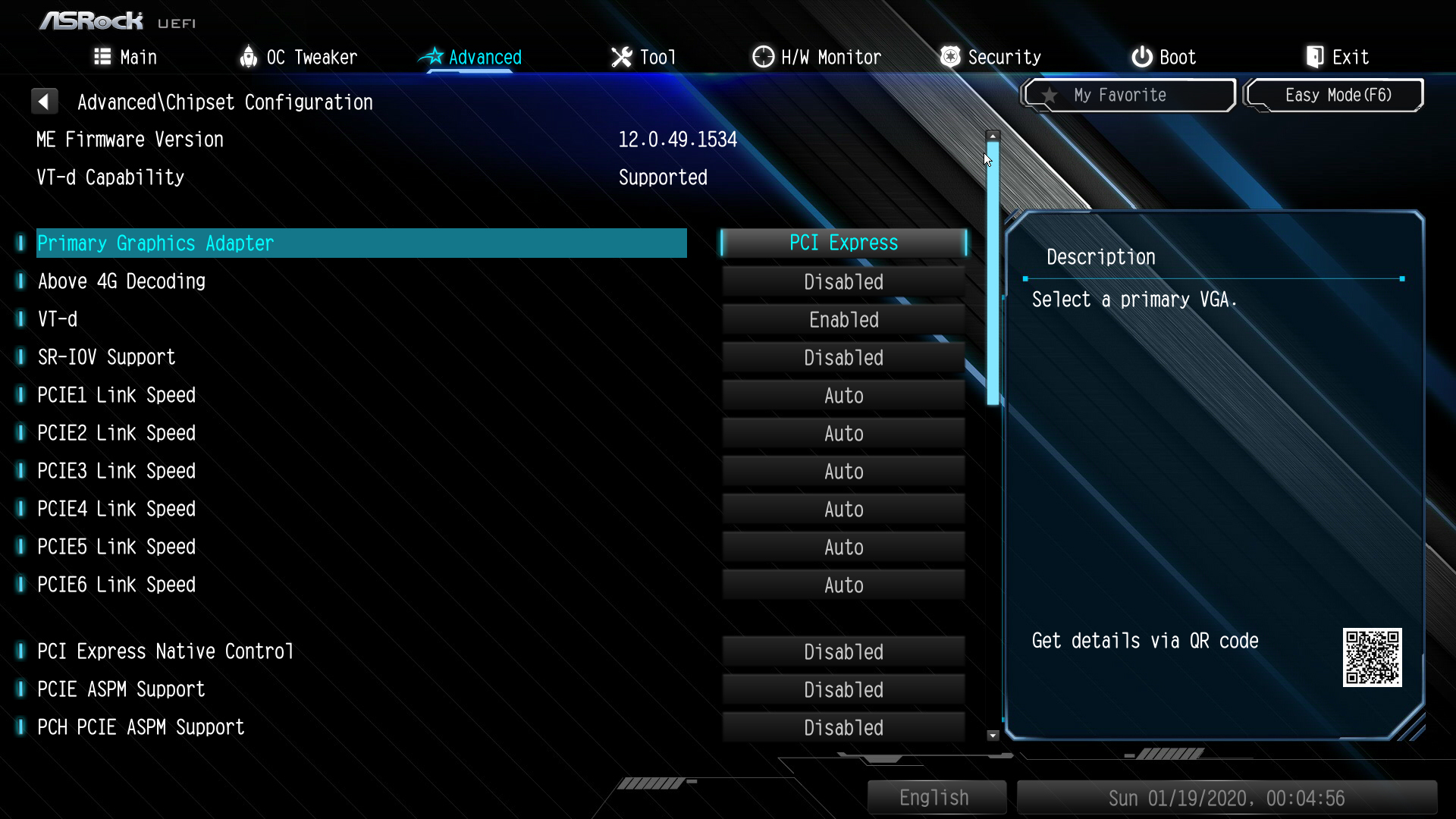

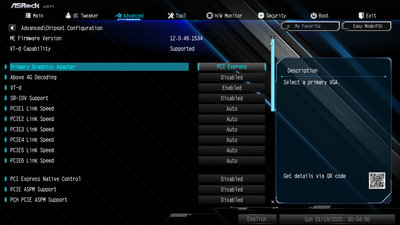

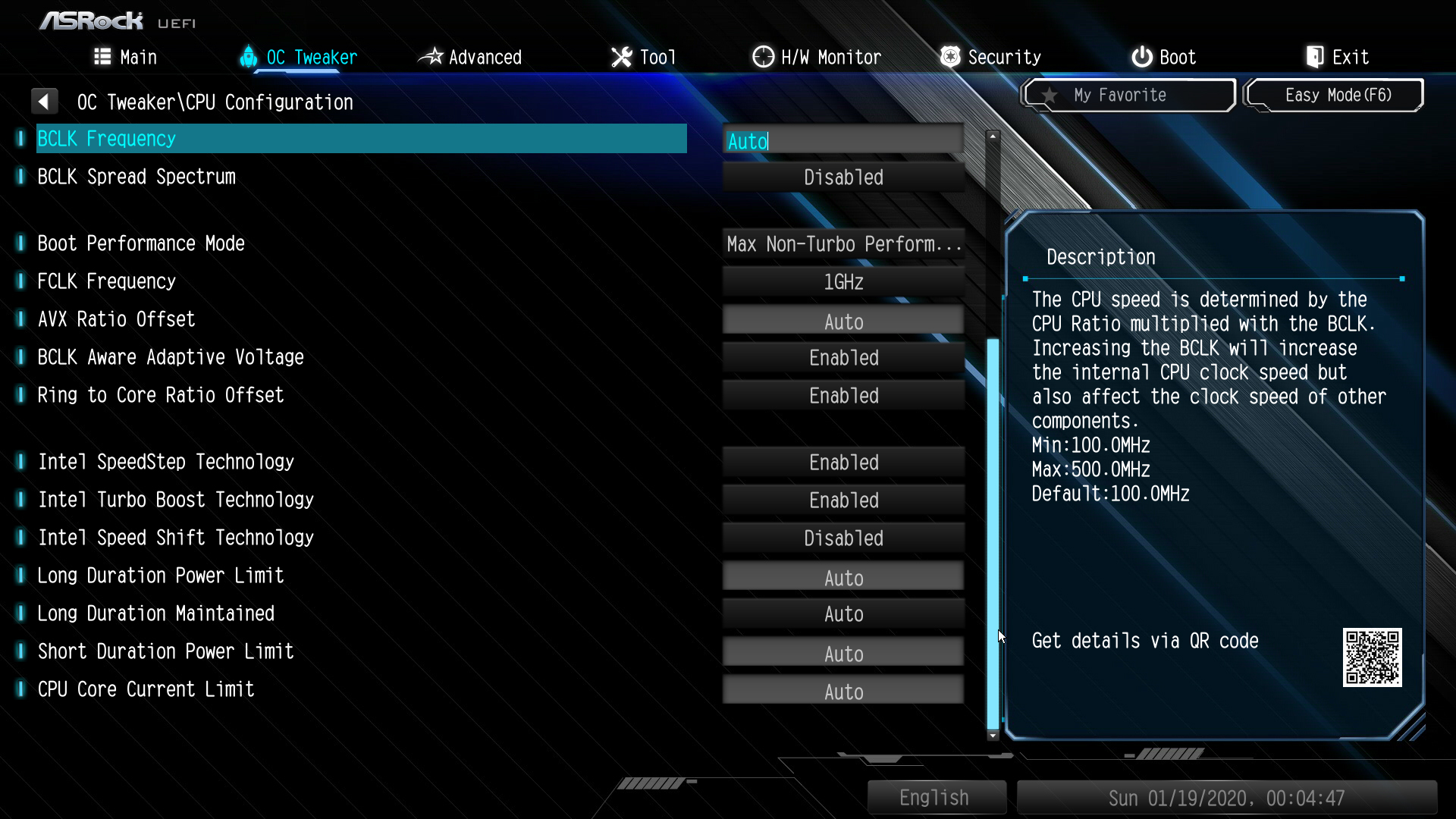

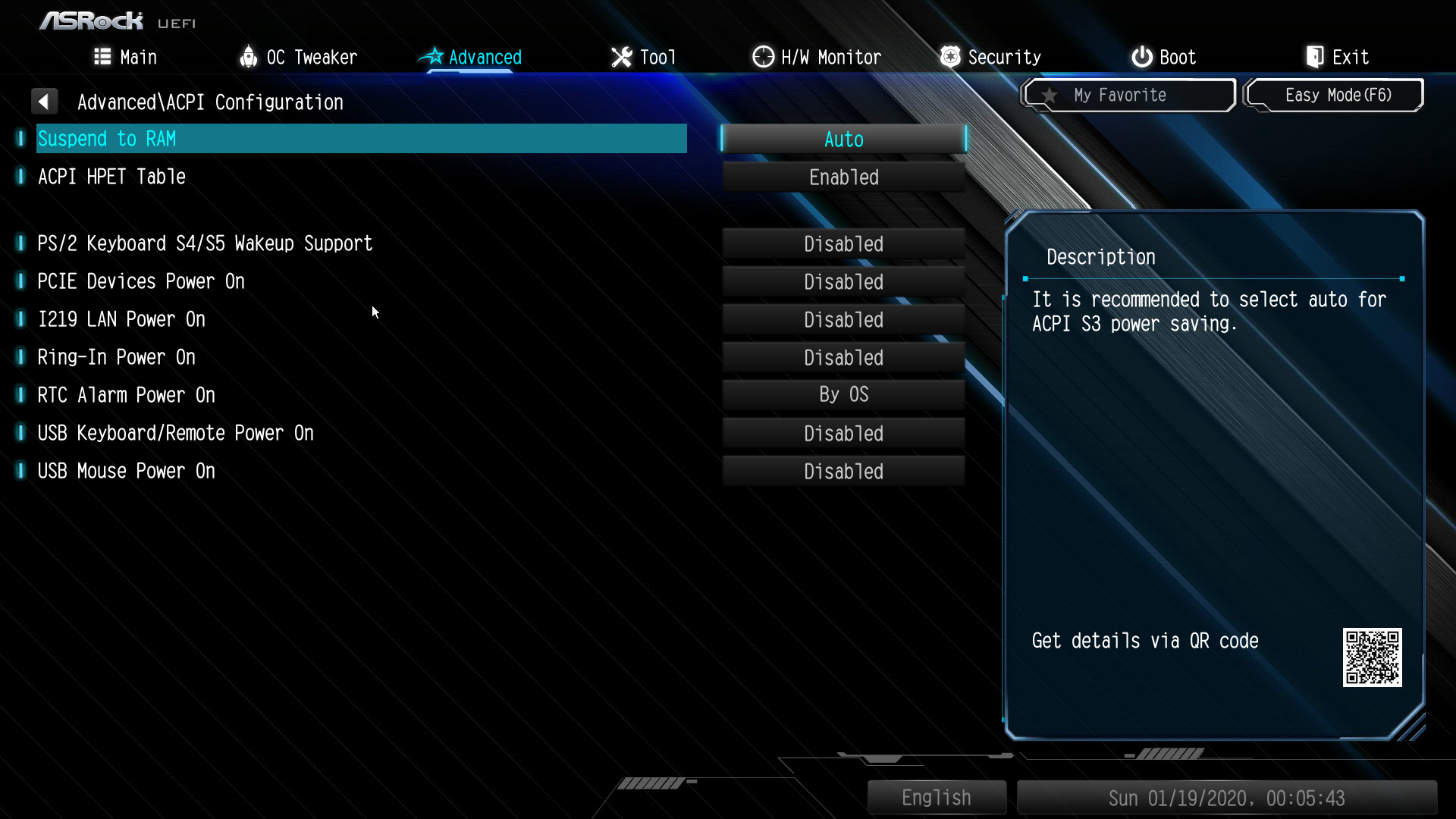

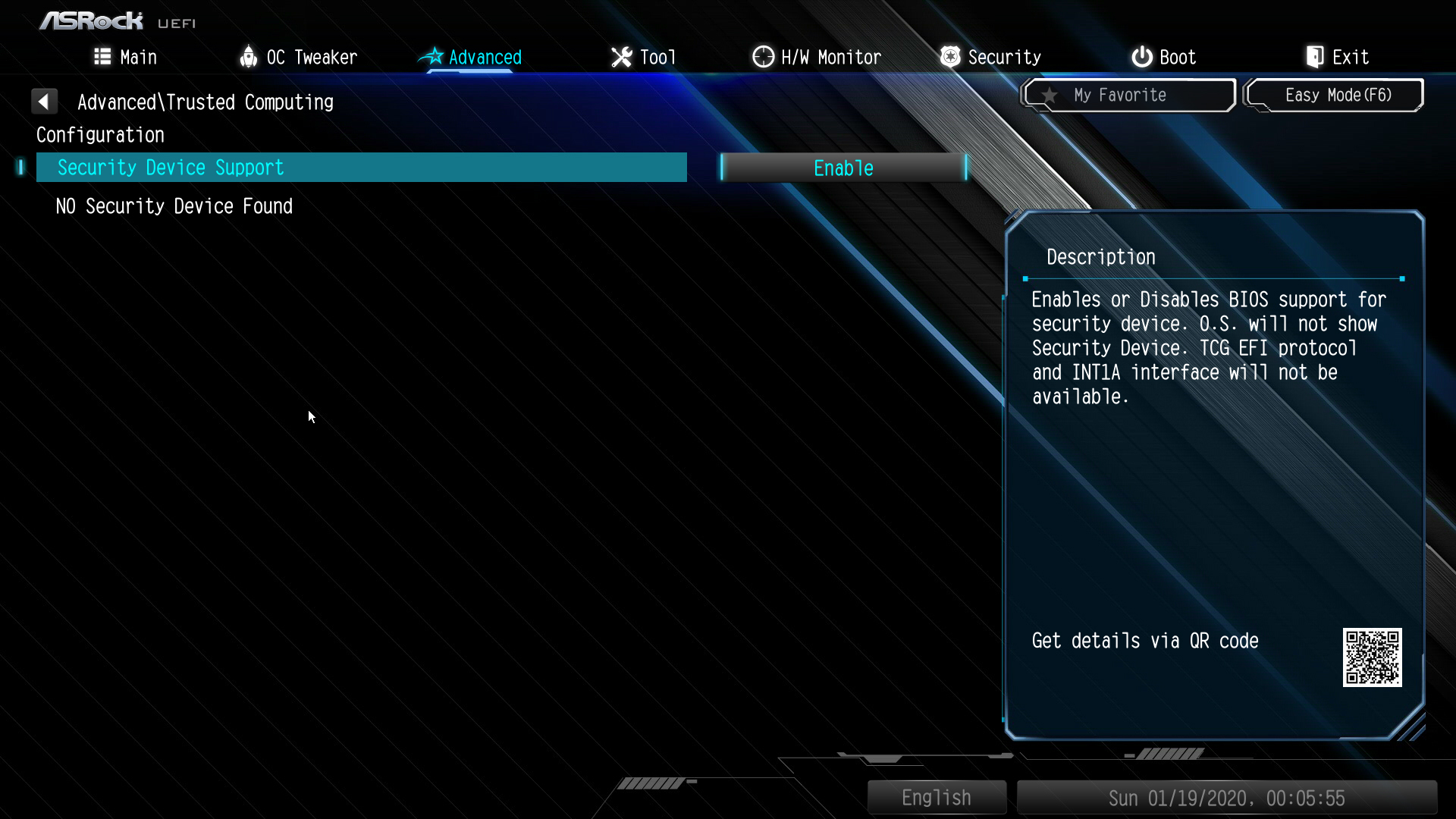

Мои скрини!:

Nikolayovich
во-первых, для меня лучше BIOS разбирать на английском. на русском не понимаю я его, хоть тресни. во-вторых, вставляешь флешку и в биосе делаешь скрины интересующих сраниц клавишей F12. скидываешь сюда - профит!

antiOVER
Смотри!:

BCLK Spread Spectrum - disable
FCLK Frequency - default
Intel Speed Shift Technology - enable

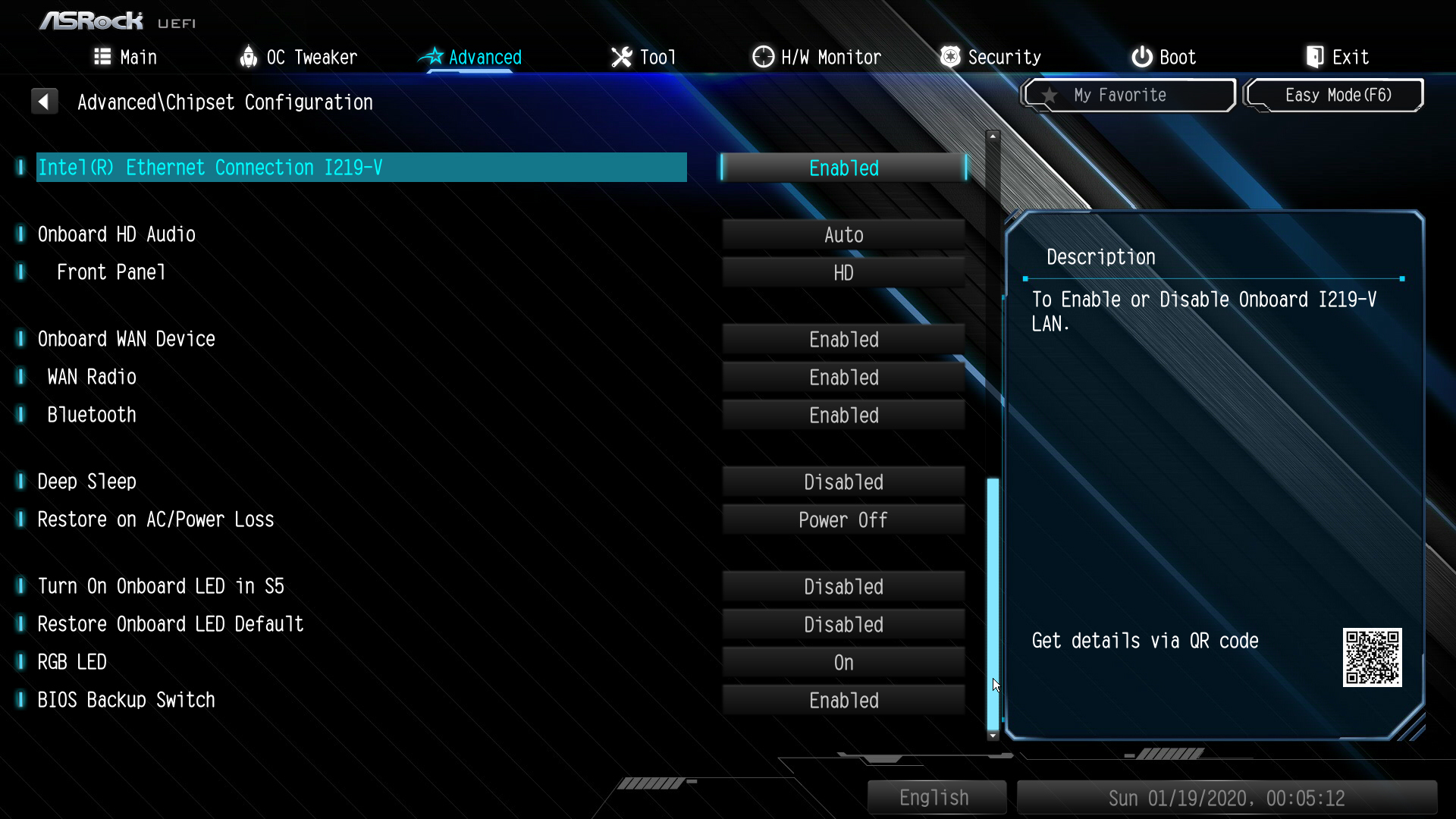

Onboard HD Audio - enable (если строго используется встроенный звук)
Onboard WAN Device - disable (у тебя же нет M.2 WLAN и блутуз)
RGB LED - disable (если не нужна подсветка)

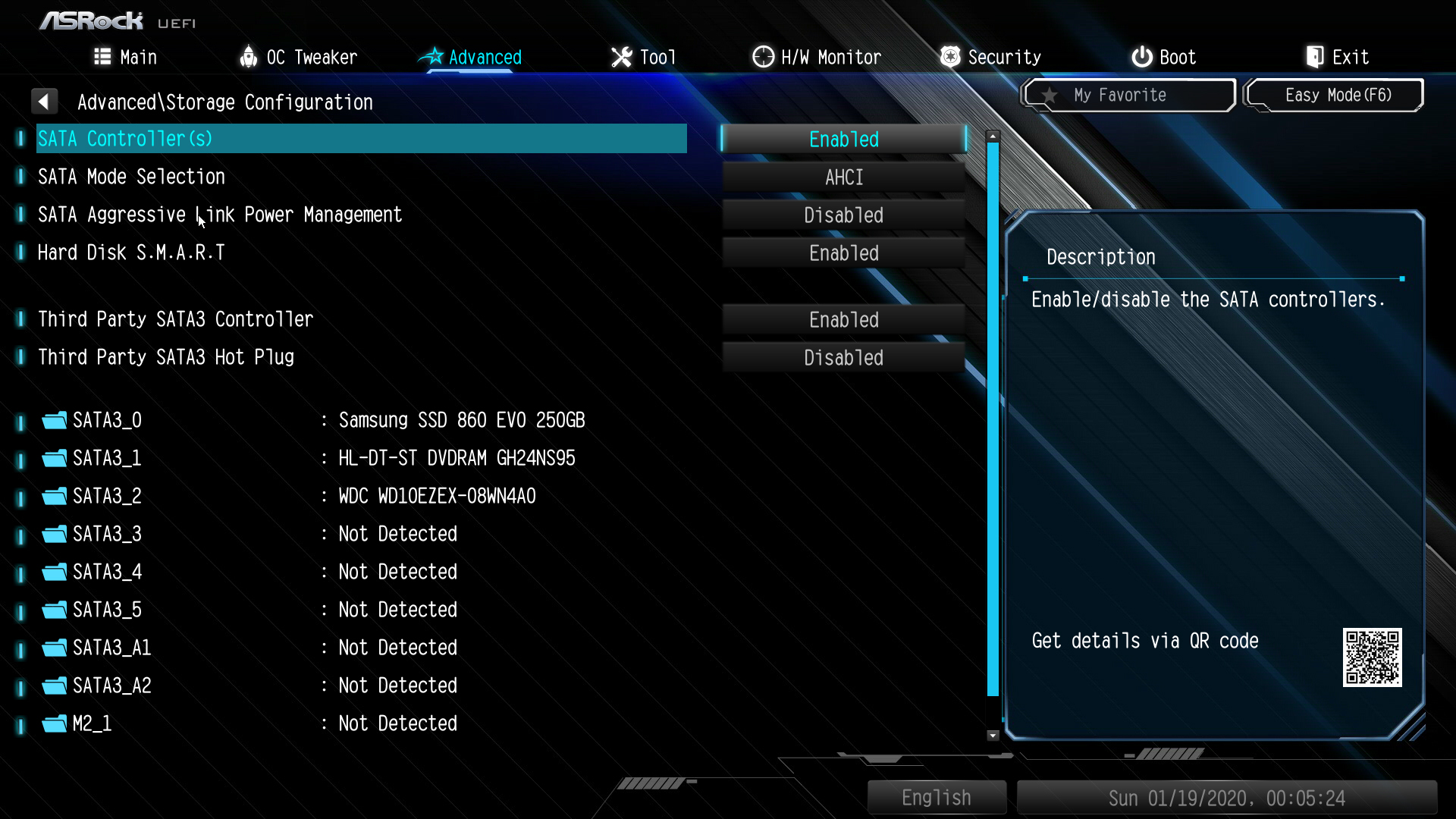

Third Party SATA 3 Controller - disable (т.к. на нем не висят накопители)
RTC Alarm Power On - disable
Security Device Support - disable
Discrete Thunderbolt Support - disable
Serial Port - disable
