При обсуждении просьба соблюдать правила как Конференции, так и раздела "Материнские платы".
Кратко: запрещены фанатство, флуд, в т.ч. ссоры и переходы на личности, оффтоп не по теме. Картинки размером более 150Кб выкладываем в виде превью ("О выкладке изображений в собщениях в Конференции.").

Не искажайте наименования торговых марок, в т.ч. не переиначивайте иностранные марки и название опций в BIOS на русский. Это затрудняет поиск полезной информации, в т.ч. решения проблемы, аналогичной вашей, т.к. поисковый движок не обрабатывает искажения - это невозможно технически. Да, Х370 и X370 выглядят одинаково, но попробуйте вбить в поиск оба этих варианта.
Приходит новый человек и пытается воспользоваться поиском, в который его послали.

Asus, Асус, Азус, Асусина, Phenom, Феном, Феник, Фетлон, Фен, Deluxe, Делюкс, delux, люкс

Это лишь некоторые варианты. Скажите, вы, опытные люди, сумеете в нужный момент вспомнить их все? Догадаетесь перебрать их все? А каково новичку?

Для серьёзного (напряжения 1.35-1.45 В, частота 3.8 и выше) разгона под любыми нагрузками топовых Ryzen плату смотрим в ценовом диапазоне от $150-200. Платы в пределах примерно $100-150 в таких условиях жить будут, но при наличии частых продолжительных нагрузок практически всем потребуется направленный обдув цепей питания процессора.
Ниже $90-100 платы под указанный разгон старших Ryzen, по моим впечатлениям, лучше не брать вообще. Например: Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge) #14764921 (ASUS Prime B350M-A - $89). Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge) #16830207. Такие платы больше годятся для Ryzen с четырьмя физическими ядрами (шесть в разгоне при 1.4 В - уже риск).

Нагрев, о котором говорится в большинстве случаев, обычно достигается под синтетическими тестами. В реальной жизни Вы такого рода нагрузку практически не встретите и нагрев будет ниже. Но тут другое: у мосфетов действительно рабочая температура указывается до ~125-150°, но КПД-то с нагревом падает! Мосфет может работать, но нужный ток - уже не выдавать. Так что когда в синтетике греется более 100° C и для стабильной работы нужен обдув - вот тут уже повод задуматься, ибо и в реале будет 70-80, что довольно нежелательно.

Поддерживаю
Вот есть Таичи , у которой контроллер VRM он же ШИМ (PWM controller) с макс схемой работы 6 фаз CPU + 2 фазы NB/SOC, на плате это 12 пар (1 дроссель + 1 mosfet) на CPU и 4 пары (1 дроссель + 1 mosfet) на NB/SOC. Итого 6 фаз CPU (в каждой по 2 дроссель + 2 mosfet) + 2 фазы NB/SOC (в каждой по 2 дроссель + 2 mosfet).
Есть СН6 , у которой на плате 8 пар (1 дроссель + 1 mosfet) на CPU и 4 пары (1 дроссель + 1 mosfet) на NB/SOC. Итого 4 фазы CPU (в каждой по 2 дроссель + 2 mosfet) + 2 фазы NB/SOC (в каждой по 2 дроссель + 2 mosfet).

И есть "более дешевая плата", которая тоже 4 фазы на CPU и 2 фазы NB/SOC, потому что контроллер VRM ISL95712 (макс 4+3 канальный), но каждая фаза состоит из двух дросселей и двух ПАР транзисторов SM4336NSKP и SM4337NSKP, т.е на плате 8 пар (1 дроссель + 2 mosfet) на CPU и 4 пары (1 дроссель + 2 mosfet) на NB/SOC. Итого 4 фазы CPU (в каждой по 2 дроссель + 4 mosfet) + 2 фазы NB/SOC (в каждой по 2 дроссель + 4 mosfet).

Объясните если кто понимает, почему "более дешевая плата" со схемой 4+2 в варианте 12 дросселей + 24 mosfet "хуже" чем СН6, у которой 4+2 фазы в варианте 12 дросселей + 12 mosfet ?
Или в одном случае 2 дроссель + 4 mosfet это "спайка" ))) , а в другом 2 дроссель + 2 mosfet это "дублер" ? Или надо рассматривать конкретные маркировки чипов по качеству и производителю ?

Маркировки есть здесь
https://www.hardwareluxx.de/community/f12/pga-am4-mainboard-vrm-liste-1155146.html

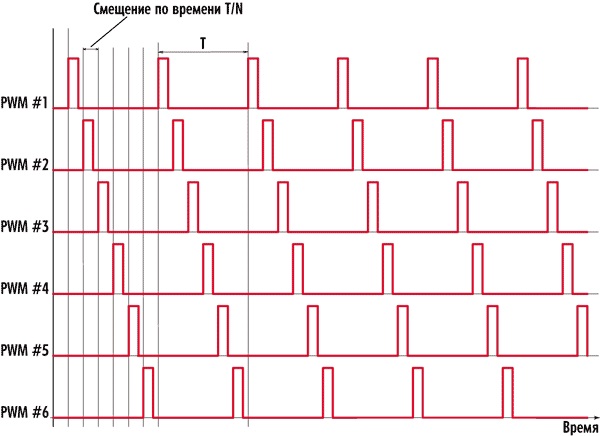

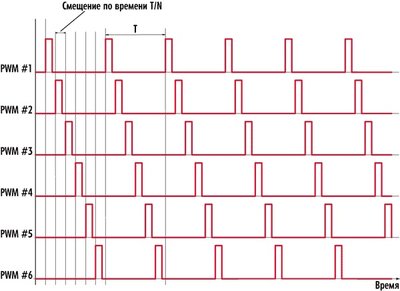

Если они синфазны, то одна фаза просто подается на два драйвера. Увеличения числа фаз не происходит. Вот, например, как выглядит 6 фаз.

Подскажите, у таичи в биосе есть настройки CAD_BUS, VTT DDR, Boot DRAM, VDDP, VPP, PLL, CLDO_VDDP, CAD_BUS Timings

Потому что в варианте 4 фазы + 4 даблера = 8 фаз порядок включения такой: 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - ...
В варианте "мы тупо удвоили число компонентов" включаться всё это будет таким образом: (1+2) - (3+4) - (5+6) - (7+8) - (1+2) - (3+4) - (5+6) - (7+8) - ...
По сути у нас обычная 4-фазка, но с более высокоамперными фазами: 1 - 2 - 3 - 4 - 1 - 2 - 3 - 4 - ...

Т.е. в этом режиме удвоение компонентов дает возможность использовать в каждый момент одну пару (дроссель+mosfet) из 2 на каждой фазе, тем самым получаем более щадящее использование, ниже нагрев, стабильнее токовые характеристики, которые ухудшаются при высокой температуре и постоянном использовании в режиме "спайки" .
Так получается ?
Только Асрок (я сейчас не про Таичи) тоже свою схему (2 дросселя + 4 мосфета) на фазу везде пишет как "12 фаз на VRM", хотя может это голый маркетинг ....

avtlbv как минимум стабильность напряжений с даблерами выше.

Есть. Только PLL называется +1.8 Vol... Только boot Dram не нашел. Может по другому называется.

Praetor_Pavel, не синфазны, в этом и суть как я понимаю:

Бирюзовый - PWM, фиолетовый и зеленый - каналы с даблера.

Добавлено спустя 6 минут 52 секунды:

avtlbv писал(а):

"12 фаз на VRM", хотя может это голый маркетинг ....

всегда надо определяться с понятиями, иначе для маркетинга раздолье. Я видел что некоторые даже фазу на память приплюсовывали в заслуги МП - ну не врут же. ^_^

Добавлено спустя 3 минуты 28 секунд:
и вообще там на фазу обычно не один мосфет, а обычно два, или даже три, что тоже не упрощает сравнение разных схем

Это я и хочу. Потому что сильно запутывают формулировки, когда человек читает "полноценные 4 фазы", "4 + 4 =8", "12 Power Phase design " и т.п., а цены на мп в 1,5-2 раза отличаются

вот и у меня так на мп получается на фазу "2 дросселя + 4 мосфета" и поди пойми, чем оно хуже в сравнении с СН6

MSI B350m PRO-VH
Температура датчика AUXTIN2 60С. Кто может сказать что это за датчик такой?
Так же есть System и Motherboard, погуглил, тестеры пишут что это зона VRM.
Ryzen 8 ядер, 3.7Mhz 1.2V

посмотрите вот здесь обзор MSI с таким же питанием и датчики описаны

Это вы о чем ?

Да (если я правильно все понимаю), 4 фазы по уровню "пульсаций" и 8 по уровню мощности.

Режим в котором работает контроллер.

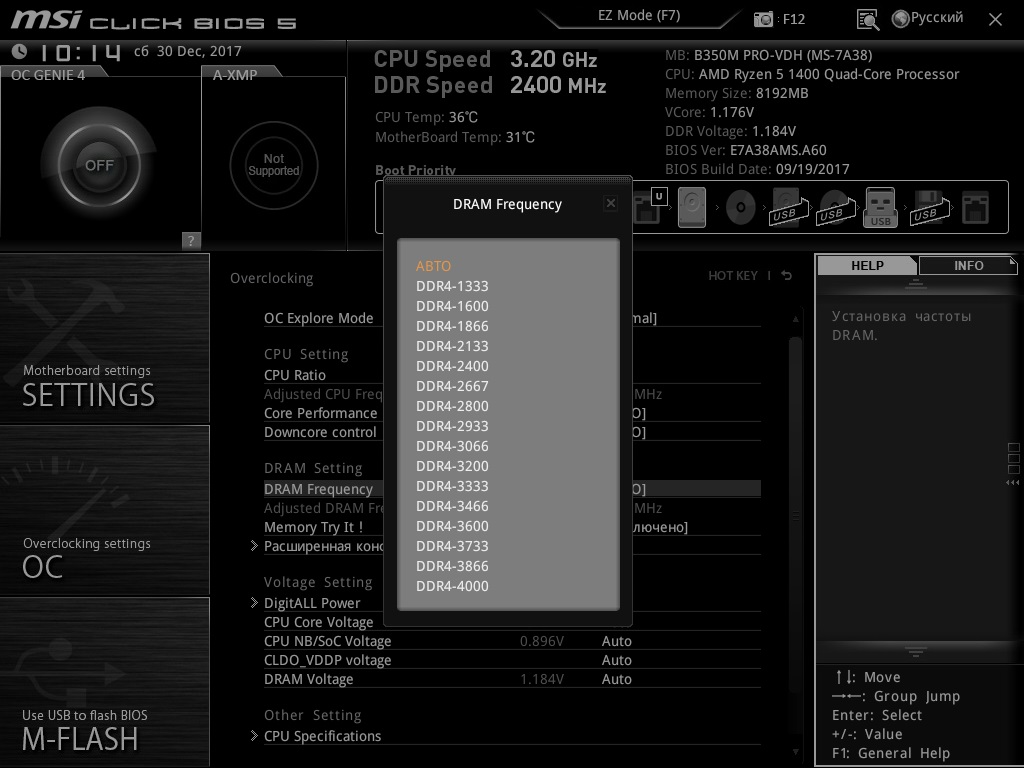

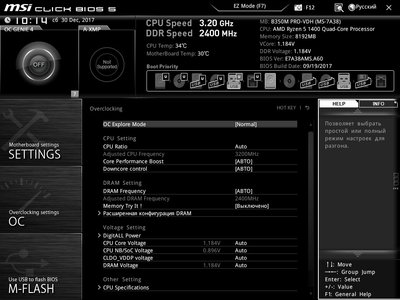

А почему у меня нет XMP профиля

Samsung 8Gb [M378A1K43CB2-CRC]
Это дело в памяти или в МП ?

DemAlex потому что ты его не купил. Но он и не нужен.

Arengeta Может объяснишь, чем каналы от контроллера полноценнее каналов от даблеров?(Не утверждаю, что они равноценны.
Ну или в такой формулировке, замените в моем сообщении "фазы" на "наборы (независимо работающих) мосфетов", потому что режим работы контроллера я в виду не имел.

Добрый день.
ASUS ROG STRIX X370-F GAMING
или
ASUS PRIME X370-PRO

с какой, в теории, меньше проблем будет?

Добрый день, собираюсь брать мать на ам4 для рязани 1200(потом буду брать 1600 либо вторую версию рязани) и естественно разгорять.
формата мАТХ (люблю компакт системник)
Из вариантов ASROCK AB350M PRO4,MSI B350M-MORTAR,MSI B350M GAMING PRO.
В общем до 6тысяч, не заказывая из за бугра.
Что-то еще есть стоящее? Базука вроде тоже самое что и мортар.
Gaming pro как я понял не лучший вариант, практический везде плохие отзывы, а у ab350m pro4 мол плохие мосфеты, худшие из всех...

del

ASUS ROG STRIX X370-F GAMING

Обладаю второй, особо проблем и нет, не считая того, что VRM горячеват. И хотелось бы возможность задать оффсет напряжения, но увы, это роскошь.
Я так понял по форумам, что у ab350m pro4 с мосфетами лотерея - могут быть как неплохие sinopower, так и неважные nikos (впрочем, они ещё и на всех MSI) и это нигде не указывается. Я видел (и не раз) мнение, что большее число мосфетов и дросселей на бюджетных асроках даст меньшие температуры vrm, чем на конкурентах, однако, например, по данному обзору на 3dnews с измерениями температур, плата Asrock (с тем же vrm) оказалась самой горячей. Но это могут быть и особенности их тестирования.
Ещё часто видел претензию, что на b350 asrock-материнках нету LLC, некоторым это важно. На моём мортаре оно точно есть, но другое дело, что с ним всё равно просадки заметные (но без него ещё больше).
