Руководство по адаптации материнских плат 100 и 200 серии для поддержки процессоров Coffee Lake 8xxx/9xxx.


0. Прежде чем приступать к модификации
...запаситесь валерьянкой
  • Нужно осознать, что все действия вы производите на свой страх и риск, и нет никаких гарантий, что все заработает как надо или вообще хоть как-то заработает.
  • Все пункты из шапки важны и обязательны к прочтению.
  • Ознакомьтесь с устройством UEFI BIOS. Достаточно иметь общее представление о системе регионов.
  • Полистайте гайд по прошивке ASUS для 7х чипсетов: определенные моменты, конечно устарели, но некоторые вещи актуальны до сих пор. Обратите внимание на пункты 6, 7, 8.
Примерная форма обращения за помощью в тему
    В обращении должны быть расписаны все действия по пунктам.
  • Процессор и мат.плата для модификации
  • Процесс модификации
  • Пинмод/ Желательно приложить фото
  • Прошивка
Пример:
Цитата:
Имеется процессор i5 6400 и мат.плата ASUS Maximus VIII Hero, поставил i9 9900k ревизии R0.
Использовал мод.биос, сделанный в CoffeeTime 0.85a, добавлял микрокод D2 для 906ED в advanced mode.
Изолировал с помощью каптона, замыкал на процессоре перемычку для запуска https://i.imgur.com/MWLpLm0.jpg
Прошивал с помощью программатора CH341A, используя AsProgrammer 1.4.0, сверку прошло при прошивке.

После этого можете писать свой вопрос по поводу модификации. Чем больше подробностей будет описано, тем быстрее и оперативнее Вам смогут помочь.
Не забывайте прятать изображения под спойлер!
1. Вместо FAQ
Основные моменты
  • Запустить процессоры Coffee Lake можно на платах с любым чипсетом 100 или 200 серии.
  • Запустить можно как серийные Coffee Lake iCore и Xeon, так и их инженерные версии.
  • На модифицированных биосах по-прежнему будут работать серийные Skylake и Kaby Lake, если оставить их микрокоды (506E3 и 906E9 соответственно).
  • При модификации оригинальных биосов сохраняется полная работоспособность iGPU, PCIe x16 и NVME.
  • После модификации условия для возможностей разгона не изменяются: для разгона К-процессоров и памяти необходим Z-чипсет.
  • Coffee Lake без проблем работают с DDR3 и DDR3L памятью.
  • Основная проблема в биосах разных плат — это ограничение максимального количества поддерживаемых процессорных потоков. Но если, например, на плате можно запустить 9700К, то на ней также заработает и 9900К с выключенным HT.
  • Для плат на базе чипсетов Z370, B365 и H310C можно добавить поддержку процессоров Skylake и Kaby Lake. Для этого достаточно понизить версию МЕ и добавить необходимые микрокоды.
2. Дамп биоса и извлечение персональных данных
2.1 Снятие дампа Биоса
    Если у материнской платы присутствуют идентификационные данные (заводской серийный номер, UUID и т.д.), то дамп позволит перенести их в модбиос или восстановить в случае утери.

  • Программатор
    Безотказный вариант. Работа с программатором подробнее описана в пункте 5.6.

  • FlashProgrammingTool v11 (FPT) [ Скачать ]
    Без указания ключа конкретного региона, FPT пытается снять полный дамп биоса. Иногда это приводит к ошибке «Error 318» - значит для каких-то регионов нет доступа на чтение (чаще всего это ME). В таком случае можно отдельно сделать дампы регионов GbE (если у платы сетевой контроллер от Intel) и BIOS, которые открыты на чтение и запись на всех моделях плат.
    Запускать командную строку нужно с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_FPT_в_кавычках_   // для перехода в рабочую директорию
    fptw64 -d full.backup     // полный дамп биоса
    fptw64 -gbe -d gbe.backup     // дамп только региона GbE
    fptw64 -bios -d bios.backup     // дамп только региона BIOS

  • AMIFirmwareUpdate 3.05.04 (AFU) [ Скачать ]
    Для снятия дампа подойдет и последняя версия программы, но именно 3.05.04 нам может пригодиться в дальнейшем при прошивке.
    Запускать командную строку нужно с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_AFU_в_кавычках_     // для перехода в рабочую директорию
    afuwinx64 backup.rom /O     // полный дамп биоса
    Ленивые могут воспользоваться AFUWINGUI — нажмите кнопку «Save» и выберите место для сохранения дампа.
    Замечен странный баг: через 5-10 минут после снятия дампа через AFU система может самопроизвольно перезагрузиться.
2.2. Персональные данные: MAC-адрес
  • Переносить MAC нужно только для плат с сетевым контроллером Intel. В этом случае в структуре биоса будет присутствовать GbE регион с местом для уникального MAC-адреса сетевого устройства.
  • Для плат с сетевой картой Realtek регион GbE отсутствует и ничего переносить не нужно.
  • Наклейку с MAC-адресом можно найти на самой материнской плате.
  • MAC всегда можно найти в полном дампе биоса или дампе региона GbE (Hex View), открыв их программой UEFITool.
      #77
  • MAC можно посмотреть в Windows, в свойствах сетевого адаптера:
      #77
2.3. Персональные данные: Baseboard Serial Number и UUID
  • На десктопных платах Baseboard S/N и UUID присутствуют только у плат ASUS, и они находятся в модуле FD44820B-F1AB-41C0-AE4E-0C55556EB9BD.
  • S/N и UUID можно посмотреть в программе AIDA64:
    #77
  • CMD-команда «wmic baseboard get serialnumber» покажет S/N материнской платы.
  • Восстановить S/N можно по наклейке на материнской плате:
    Первый символ серийного номера - это год изготовления (1-9=2001-2009г., A=2010г., B=2011г., C=2012г., D=2013г., E=2014г., F=2015г. G=2016г., H=2017г., J=2018г., K=2019г., L=2020г.), второй символ – месяц (1-9 - январь-сентябрь, А - октябрь, В - ноябрь, С - декабрь). Например, «HA», означает «1710xxxxxxxxxxx».
    Остальная часть S/N находится на наклейке на лицевой стороне материнки. Искомые символы — это первые 11 знаков в структуре xxxxxx-xxxxx-aaaaaa-aaa aaaa.
    #77
  • Утерянный UUID восстановить нельзя.
  • Последние 12 знаков UUID – это MAC-адрес.
  • Для плат ASUS существует программа FD44Editor, которая позволяет редактировать и переносить персональные данные.
  • На мобильных системах SN и UUID могут хранится в случайных местах, и для них лучше всего воспользоваться программой DMIEDIT (работает и для десктопных систем).
      - Скачайте программу Rufus и подготовьте с ее помощью загрузочную флешку FreeDOS.
      - Распакуйте в корень флешки архив с DMIEDIT_utility.
      - Загрузитесь с флешки в режиме Legacy и выполните команду:
      Код:
      Amidedos /dms DMI.txt
      - На флешке появится файл DMI.txt, в котором будут собраны все уникальные данные материнской платы.
      - Для восстановления данных из ранее созданного файла DMI.txt, нужно загрузиться с флешки в режиме Legacy и выполнить команду:
      Код:
      Amidedos DMI.txt
3. Подготовка процессора
3.1 Ревизии Coffee Lake
    Есть 4 ревизии процессоров Coffee Lake, каждая требует определенный микрокод. Обратите внимание, что некоторые модели существуют сразу в нескольких вариантах.
    Полный список можно посмотреть тут.
  • Ревизия B0 — микрокод 906EB, используется 4-х ядерный кристалл и «старая» подложка Kaby Lake. Не требует никаких доработок по контактам — воткнул и поехали.
    Процессоры: G4900, G4900T, G4920, G4930, G4930T, G4950, G5420 (SR3YH), G5500, G5500T, G5600, G5600T, G5600F, G5620, i3-8100, i3-8100T, i3-8300, i3-8300T, i3-8350K, i3-9100, i3-9100T, i3-9100F (SRF7W), i3-9300, i3-9300T, i3-9320, i3-9350K, i3-9350KF

  • Ревизия U0 — микрокод 906EA, используется 6-ти ядерный кристалл, требуется пинмод в соответствии с пунктом 3.2.
    Процессоры: G5400, G5400T, G5420 (SR3XA), G5420T, i3-9100F (SRF6N), i5-8400, i5-8400T, i5-8500, i5-8500T, i5-8600, i5-8600T, i5-8600K, i5-9400 (SR3X5), i5-9400T, i5-9400F (SRF6M), i5-9500, i5-9500T, i5-9500F (SRF6Q), i5-9600, i5-9600T, i7-8700, i7-8700T, i7-8700K, i7-8086K

  • Ревизия P0 — микрокод 906EC, используется 8-ми ядерный кристалл, требуется пинмод в соответствии с пунктом 3.2. Скорее всего, больше не производится.
    Процессоры: i5-9400 (SRELV), 9400F (SRFAH), i5-9600K (SRELU), i5-9600KF (SRFAD), i7-9700K (SRELT), i7-9700KF (SRFAC), i9-9900K (SRELS), i9-9900KF (SRFAA)

  • Ревизия R0* — микрокод 906ED, используется 8-ми ядерный кристалл, визуально подложка не отличается от P0, но ревизию можно опознать по S-spec маркировке «SRGxx» на крышке, требуется пинмод в соответствии с пунктом 3.2. Пришла на замену P0.
    Процессоры: i5-9400 (SRG0Y), i5-9400F (SRG0Z), i5-9500F (SRG10), i5-9600K (SRG11), i5-9600KF (SRG12), i7-9700, i7-9700F, i7-9700K (SRG15), i7-9700KF (SRG16), i7-9700T, i9-9900 (SRG18), i9-9900K (SRG19), i9-9900KF (SRG1A), i9-9900T, i9-9900KS (SRG1Q)

    * отмечена ревизия процессоров, требующие ручного добавления их соответствующего микрокода через режим Advanced mode. Об этом читайте в пункте 4.3 "Гайд по использованию CoffeeTime 0.85a".

    #77
3.2 Пинмод для U0/P0/R0
    #77

    Рекомендации:
  • Для процессоров ревизии B0 пинмод не требуется.
  • Фактически, закорачивать контакты (#SKTOCC и GND) нужно в сокете, чтобы материнская плата получила сигнал о наличии процессора и включилась.
  • Простейший способ сделать перемычку - наклеить маленькую полоску пищевой фольги на двусторонний скотч. Подойдут и металлизированный скотч, токопроводящий клей, маркер, лак. В качестве временного решения сгодится мягкий карандаш (возможно, придется подбирать подходящий); начертите им дорожку между нужными контактами.
  • Крайне важно следить, чтобы перемычка не съехала при закрытии рамки сокета и не задела лишние контакты!
  • Для изоляции лучше применять каптоновый скотч или акриловый лак. Изолента не хуже по характеристикам, но менее удобна в использовании.
  • Ни в коем случае не используйте для изоляции лак для ногтей!
  • Желтым цветом обозначены контакты, которые также имеют различное назначение в сокетах 1151v1 и 1151v2, но пока не найдено плат, для которых нужна их обязательная изоляция.
  • Перед установкой процессора обязательно протрите все неизолированные контакты спиртом.

    • Последствия кривого пинмода:
  • Если плате нужна закорачивающая перемычка (см. картинку), то без нее она просто не включится.
  • Если перемычка зацепит соседние контакты, это помешает запуску системы. В редких случаях возможны повреждения iGPU или DDR.
  • Все платы, кроме Gigabyte: если не изолировать указанные на картинке контакты (или изоляция с них сползет), то соответствующие пины в сокете просто сгорят, как предохранитель. Работоспособность системы не пострадает.
  • Gigabyte: если не изолировать бОльшую зону контактов, отмеченных красным, то у платы сгорит одна из фаз питания процессора, а контакты останутся целы. Если изоляция есть, но частично сползет, то соответствующие пины в сокете сгорят, как предохранитель. Работоспособность системы в обоих случаях не пострадает.

    • Дополнительно:
  • Выполненная в соответствии с картинкой изоляция контактов гарантирует, что ничего не сгорит и железо не потеряет товарный вид. Однако, иногда изоляции может потребоваться меньше или не потребоваться вовсе. Чтобы это определить, проверьте отсутствие КЗ на землю для каждого отмеченного для вашей платы контакта в сокете. Пины, «звонящиеся» на землю, изолировать нужно.
  • Замыкание контактов на процессоре можно заменить перемычкой на материнской плате, однако для каждой модели придется искать расположение нужных контактов индивидуально. Пример замыкания на мат.плате находится в пункте 8.1 "Статьи пользователей, решения проблем, подборка информации по платам"
  • Все указанные для изоляции контакты можно удалить из сокета физически — при этом сохранится работоспособность всех поколений процессоров.
  • Сравнение распиновки сокетов 1151v1 и 1151v2.
4. Модификация биоса
4.1 Выбор версии биоса
    Скачайте биос с официального сайта производитея (дамп, снятый с материнки, не подойдет). Выберите подходящую версию, руководствуясь таблицей совместимости.
    Биос должен поддерживать Kaby Lake!

    Таблица совместимости:
    #77
    YES — Работает, проверено.
    99% — Должно работать, не проверено.
    NO — Не работает.
    NOT ALL — Работает не для всех плат, зависимость выявлена.
    50/50 — Работает не для всех плат, зависимость не выявлена.

    * — Для многих «топовых» плат 100 серии (например Maximus VIII серия, Z170-Deluxe, Z170-A) отключение МЕ на 2xxx биосах (для запуска Xeon) приводит к неработоспособности системы.
    Решение: Не найдено.
    ** — На некоторых платах 100 серии (например M8F, M8HA, Z170-A, Z170-AR, H170-ProGaming, Z170-ProGaming) на 3ххх биосах при установке 12-ти поточных зионов встречается one_boot_bug — однократный удачный запуск и неработоспособность в дальнейшем.
    Решение: Использовать 2ххх версию биоса.
    *** — Некоторые 200 платы (например ROG серия Z270, Z270-A) могут работать с 12-ти поточными процессорами на 0ххх версиях биоса. На части плат (например Z270-P, Z270-Dragon) запуску 12-ти поточников помогает удаление модуля «12T_blocker» (терминология CoffeeTime, GUID=64BEA199-7C6C-4F51-B0DA-F42C897DA5CC), если он есть в биосе. Зависимость результатов пока не определена, нужно тестировать для каждой конкретной платы.
    Решение: Использовать порт-биос от совместимой Z370 платы.
    **** — Для большинства плат 200 серии можно портировать биос от совместимой Z370 материнки, если такая существует. Удачный исход позволит запускать на ней все Coffee Lake процессоры. Метод применим и для не-Z материнок.
4.2 Софт для автомодификации
    Существует два автоматизированных инструмента для внедрения в биос поддержки Coffee Lake:

  • CoffeeTime 0.85a [ Я.Диск ]
    Автор: svarmod
    Для корректной работы процессоров разархивировать содержимое CoffeTime.085-add_MC by Michael_Code в папку с CoffeeTime 0.85a с заменой файлов. Данный архив содержит актуальные рабочие микрокоды D2.

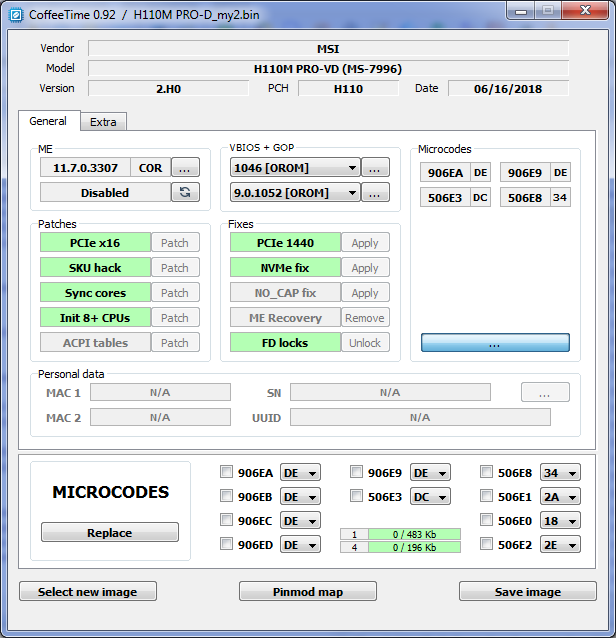

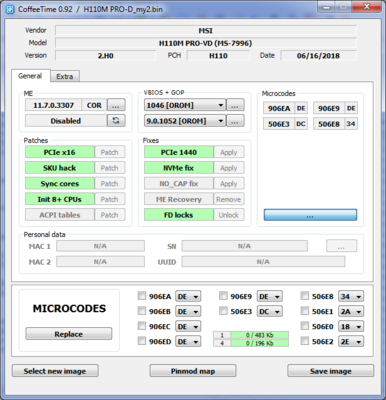

  • CoffeeTime 0.92 [ Я.Диск ] [ Mega ]
    Автор: svarmod
    Эта версия не содержит автомодификации, все изменения в биосе проводятся "вручную"; предоставляется без каких-либо подсказок, с GUI, новыми фишками и прочими удобствами.
    Больше информации о новой версии на [ Страница 407 ]
  • AllInOne_Tool [ Mega ]
    Автор: Revlaay, тема на форуме win-raid.

    Мы воспользуемся CoffeeTime 0.85а, хотя все варианты вполне рабочие.
4.3 Гайд по использованию CoffeeTime 0.85a
    В программе важно каждое информационное сообщение! Если у вас проблемы с английским, пользуйтесь онлайн-переводчиками.
    Перед тем как:
    • Отключите антивирус
    • Для правильной работы в путях к программе и рабочим файлам не должны содержаться пробелы, символ обратной скобки «)» и русские буквы
    • Если вы запускаете CoffeeTime первый раз и ранее не пользовались FlashImageTool, то примите лицензионное соглашение, окно с которым появится при сканировании прошивки
    • Распакуйте скаченный архив

    Запустите CoffeeTime.exe.
    На главной странице указаны особенности использования программы, контакты для обратной связи и предложение прочитать readme.txt для более полного знакомства с функционалом и содержанием версии.
    Для продолжения работы введите «1» и нажмите Enter.
    Откроется окно проводника; выберите скачанный с официального сайта биос и нажмите «Открыть».
    Также можно просто перетащить заводской файл прошивки на CoffeeTime.exe, используя Drag'n'Drop.
    #77

    Далее появится главное меню программы.
    При выборе «i», будет выведена подробная справка по ревизиям процессоров.
    Для возврата в главное меню выберите «b»
    #77

    1. Рассмотрим возможности автоматического режима
    Важные примечания:
    • По умолчанию в этом режиме микрокод для ревизии R0 не добавляется
    • Если пункт с наименованием необходимого процессора отсутствует, то можно выбрать аналогичный по ревизии и количеству ядер/потоков вариант
    Для продолжения введите цифру, соответствующую целевому процессору, и нажмите Enter.
    #77

    Зеленым отмечены компоненты, не требующие модификации, красным — те, которые необходимо модифицировать.
    Желтым отмечены пункты, не влияюшие на работоспособность мода.
    Рекомендуется снять защиту, введя «2».
    Основная часть модификации применяется после ввода «1».
    #77

    В следующем окне выберите процессоры, с которыми нужно сохранить совместимость:
    Возможно добавление всех микрокодов для мат.плат ASUS, введя «i».
    Функция экспериментальная, но для 99% плат ASUS все работает как надо.
    Выберите из доступных вариантов нужный и нажмите Enter.
    #77

    Начнется процесс автоматической модификации:
    #77

    Иногда при подготовке биоса для 12/16-ти поточных процессоров часть ACPI-таблиц не модифицируется (характерно для 2xxx прошивок от ASUS):
    Если проблема НЕ в таблице A M I, то это не очень критично — выбирайте «1» и продолжайте.
    #77

    Процесс окончен. Удостоверьтесь, что красных строчек не осталось!
    #77

    Теперь можно воспользоваться функциями переноса MAC-адреса (любые платы с сетевым контроллером Intel) и личных данных (только платы ASUS). Этот шаг не обязателен и не влияет на работоспособность кофемода.
    Введите «3», если этот вариант присутствует:
    Доступные варианты:
    «1» - Перенос MAC-адреса с компьютера, на котором запущена CoffeeTime.
    «2» - Ручной ввод MAC-адреса.
    «3» - Перенос всех данных из дампа, созданного заранее (только для плат ASUS).
    Применив необходимые функции возвращайтесь в главное меню, введя «b»...
    #77

    … и «e» для завершения процесса модификации.
    #77

    Для плат ASUS далее появится окно с возможностью восстановить капсулу (.CAP) для прошивки через USB Flashback. Если ваша модель наделена такой функцией и вы собираетесь ей воспользоваться — соглашайтесь. В остальных случаях смело выбирайте «n».
    #77

    На последнем экране указаны имя выходного файла, краткие рекомендации по методу прошивки, предупреждения.
    Если необходим пинмод контактов, то выберите «v» для просмотра схемы.
    Для генерации расширенной информации и сохранения ее в текстовый файл введите «s», для выхода - «e».
    #77

    2. Рассмотрим возможности Advanced mode
    Важные примечания
    • Этот режим нужен для ручного внесения исправлений обычно в уже сделанный в автоматическом режиме мод.биос.
    • Нужно понимать, какие изменения будут проводиться Вами, и с чем они связаны.
    Для входа в Advanced mode, введите «0» и нажмите Eneter
    #77

    Откроется следующий экран и Вы сможете добавлять патчи, модули и т.п., выбирая необходимые буквы или цифры.
    #77

    К примеру, на руках оказался процессор i5 9600K c кодом на крышке (SRG11), относящейся к ревизии R0-микрокод 906ED. CoffeeTime по умолчанию в автоматическом режиме добавит микрокрод 906EC, если выберете пункт 2. i7 9xxx / i5 9600K.
    #77

    В этом случае нужно добавить необходимый микрокод через Advanced mode.
    Вводим «0», потом удаляем все микрокоды, введя «0», далее добавить те, которые Вам нужны, исходя из ревизии (пункт 3.1 Ревизии Coffee Lake). Количество места под микрокоды ограничено, поэтому обычно можно добавить не больше трёх, зависит от биоса мат.платы. Завершаем модификацию, если больше не требуется никаких изменений, после ввода «e».
    #77
    Модифицированный биос можно считать готовым!
5. Прошивка
5.1 Общая информация
  • Не используйте для прошивки встроенные в биос утилиты!
  • Gigabyte, MSI и Maxsun не имеют блокировок регионов и их можно прошить абсолютно любым способом.
  • ASUS, ASRock, Biostar и прочие выставляют запрет на перезапись FD и ME, поэтому для них проще всего использовать программатор. Чтобы прошиться через FPT или AFU, блокировки регионов можно снять вручную, переведя плату в сервисный режим.
  • На платах ASUS, помимо блокировок по регионам, присутствует BIOS-lock (FPT: Error 368), препятствующий прошивке модифицированных регионов BIOS софтварными методами. AFU умеет самостоятельно деактивировать эту защиту. О способе обхода проблемы для FPT можно почитать тут - Grub Fix Intel FPT Error 368 – BIOS Lock ASUS/Other Mod Bios Flash.
  • Функция ASUS Flashback может облегчить процесс прошивки, но не всегда обеспечивает необходимый результат.
5.2 Ревизия B0
  • При установке Coffee Lake B0 иногда можно обойтись без программатора и возни с разблокировкой регионов на любой материнской плате.
  • Процессорам B0 для запуска требуются только определенная версия МЕ и модифицированный регион BIOS (для U0/P0/R0 еще нужны изменения и в FD).
    Таким образом, если на вашей плате уже присутствует нужная версия МЕ, то останется лишь прошить всегда открытый для записи BIOS-регион через FPT, AFU или ASUS USB Flashback.
  • Для работы с Coffee Lake подходят МЕ версии в диапазоне: 11.0.х.Nxхх — 11.7.х.Nxxx, где «N» не равно «3».
  • Актуальную версию МЕ в системе можно посмотреть в AIDA64 или в программе Intel ME Detection Tool:
    #77#77
5.3 Ручная разблокировка регионов, переключение платы в сервисный режим (HDA_SDO)
  • Временное (до перезагрузки) отключение блокировки всех регионов реализуется путем замыкания контактов на аудиочипе Realtek.
  • Для перевода платы в сервисный режим нужно подать 3.3В (логическую единицу) на вывод HDA_SDO с момента нажатия на кнопку включения до начала отображения POST на экране.
  • У Realtek +3.3В — это DVDD (1 нога чипа), HDA_SDO – SDATA-OUT (5 нога чипа).
  • Полностью обесточьте ПК, замкните ножки пинцетом или согнутой скрепкой, после чего включите систему, дождитесь начала процедуры POST и снимите замыкание. В случае успеха, до перезагрузки будут возможны любые операции чтения и записи для всех регионов UEFI BIOS.
    #77
  • Информация по HDA_SDO в других источниках:
    Unlock Intel Flash Descriptor Read/Write Access Permissions for SPI Servicing (пункт E1)
    FAQ по прошивке BIOS'а для плат ASUS на чипсетах Intel 6 и 7 серии (пункт 8)
5.4 FlashProgrammingTool (FPT)
    FlashProgrammingTool v11 [Скачать]
    Скопируйте модбиос в директорию с FPT и запустите командную строку с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_FPT_в_кавычках_     // для перехода в рабочую директорию
    fptw64 -rewrite -f _имя_файла_модбиоса_     // для полной перепрошивки
    fptw64 -rewrite -bios -f _имя_файла_модбиоса_     // прошивка только BIOS региона для варианта из пункта 5.2
    При удачном выполнении процедуры высветится зеленая надпись «Flash operation successful».
    Далее обязательно выполните команду:
    Код:
    fptw64 -greset     // компьютер автоматически перезапустится
    При перезагрузке без этой команды велик шанс получить «кирпич»!
    Если МЕ был отключен (например для запуска Xeon), то -greset не сработает, выдав ошибку.
    В этом случае нужно на 1 минуту снять батарейку и полностью обесточить систему.
5.5 AMIFirmwareUpdate (AFU)
    AMIFirmwareUpdate 3.05.04 [Скачать]
    Использовать нужно именно версию 3.05.04, т. к. в ней еще не вырезан ключ /GAN, позволяющий прошить все доступные для перезаписи регионы.
    Скопируйте модбиос в директорию с AFU и запустите командную строку с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_AFU_в_кавычках_     // для перехода в рабочую директорию
    afuwinx64 _имя_файла_модбиоса_ /GAN     // для прошивки всех доступных регионов
    Чтобы исключить вероятность кривого обновления МЕ, рекомендуется завершать прошивку, используя программу FPT из пункта 5.4 и команду:
    Код:
    fptw64 -greset     // компьютер автоматически перезапустится
    Если МЕ был отключен (например для хапуска Xeon), то -greset не сработает, выдав ошибку.
    В этом случае нужно на 1 минуту снять батарейку и полностью обесточить систему.
5.6 Программатор SPI
  • Рекомендуемые модели:
    - CH341A «GOLD» (плата черного цвета)
    - EZP2010
    - SkyPro, MiniPro
    - Любые другие программаторы, поддерживающие работу с SPI Flash, в том числе собранные самостоятельно на базе Arduino.
  • Для микросхем, распаянных на материнской плате, потребуется прищепка (SOIP8 clip) или поконтактное подключение к разъему JSPI (при наличии).
  • При подключении прищепки обязательно убедитесь, что первый контакт на чипе (отмечен точкой-углублением) совпадает с отметкой на программаторе! Жила шлейфа прищепки, предназначенная для контакта №1, отмечена красным цветом для упрощения индетификации.
  • Для подключения через разъем JSPI придется ознакомиться с назначением выводов программатора и приведенной ниже распиновкой JSPI для плат разных производителей. В крайнем случае «прозвоните» мультиметром контакты JSPI и «ножки» микросхемы BIOS.
  • Разъем JSPI неудобен в использовании без колодки – контакты расположены слишком близко. Однако, в отличие от прищепки, шанс некорректной прошивки из-за загрязнений или плохого прижима стремится к нулю.
  • Некоторые платы с распаянным чипом биоса (например ASRock 200-серии) плохо поддаются прошивке через прищепку или JSPI из-за недостаточного питания. В этом случае может помочь возврат на место батарейки или подача дежурного питания с колодки 24-pin.
  • Для использования программатора нужно установить соответствующие драйвера. Иногда для этого потребуется отключить проверку цифровых подписей драйверов в Windows.
  • Неприятная особенность программаторов серии EZP – необходимость использования только идущего в комплекте ПО.
  • Для CH341A рекомендуется использовать программы:
    - CH341A Programmer v1.18 [Скачать]
    - AsProgrammer [Скачать]
    - Colibri [Скачать]
    • #77#77#77
    Перед использованием программы для прошивки требуется ручная установка драйвера, в установщике драйвера должна быть надпись WDM.
    #77
    В AsProgrammer 1.4.0 и CH341A v1.18 драйвер находится в папке "CH341Parallel_driver_support WIN7", в Colibri он один единственный и рабочий
    После установки драйвера программатор должен определяться в диспетчере устройств вот так
    #77
    Пример использования AsProgrammer 1.4.0:
    Сообщений об ошибках на этапе считывания, стирания, проверки, записи, сравнения содержимого быть не должно!

    (Изображение кликабельно)
    #77
5.7 ASUS USB Flashback (FB)
  • FB сохраняет актуальный MAC-адрес и идентификационные данные платы, поэтому переносить их нет необходимости.
  • Способ удобен, но крайне капризен к флешкам и не всегда даст нужный результат. При прошивке через ASUS USB Flashback плата может стартовать с CoffeeLake c пост-кодом 00, в этом случае требуется прошивка с помощью программатора. Например на плате M8H (плата из магазина, заводской биос 2202, оригинальные блокировки в FD установлены) обновление проходит отлично и перезаписываются все регионы. В остальных случаях отзывы неоднозначны.
  • В общем случае FB придерживается установленных в регионе FD правил на чтение/запись.
  • Метод хорошо подходит для варианта, описанного в пункте 5.2.
  • Для применения FB, флешку нужно отформатировать специальным образом:
    - Скачайте и запустите WinSetupFromUsb, вставьте в ПК флешку.
    - Установите в окне программы галочку «Fbinst Tool» и, выбрав формат FAT32, запустите форматирование кнопкой «GO».
    - Затем внимательно изучите раздел «USB BIOS Flashback» в инструкции к материнской плате.
    - Переименуйте согласно ему сохраненный в CoffeeTime файл с расширением .CAP (не забудьте подтвердить восстановление капсулы на последнем этапе модификации!).
    - Скопируйте переименованный файл в корень флешки.
    - Подключите к материнской плате 24-контактный разъем питания, вставьте флешку в разъем Flashback и нажмите находящуюся рядом кнопку прошивки.
    - Ожидайте окончания процесса прошивки: светодиод перестанет мигать. Если индикатор в какой-то момент стал гореть постоянно, то запись не удалась - попробуйте другую флешку.
    #77
6. Первый запуск
Он долгий самый
  • Перед первым стартом с Coffee Lake рекомендуется ненадолго полностью обесточить плату и сбросить CMOS.
  • Проверьте правильность подключения всех кабелей и устройств.
  • Если компьютер запустился, то просто ожидайте: загрузка до появления картинки может быть достаточно долгой. Также система может несколько раз самостоятельно перезагрузиться.
  • На платах ASUS, первый раз зайдя в BIOS Setup, установите значение «0.01» для параметров «IA AC Load Line» и «IA DC Load Line».
  • Обязательно проверьте показатели всех напряжений и протестируйте стабильность системы и температуры в стресс-тестах, играх и бенчмарках.
  • Если ПК не запускается, проверьте правильность действий на каждом этапе, уделите особое внимание модификации подложки. Малейшая оплошность может привести к отрицательному результату!
7. Особенности модификации, возможные проблемы и их решение
Не баг, а фича
  • Ранние инженерные версии Coffee Lake степпинга P0 (QQC0, QQBZ, QQBY, QQM5, QQM6) могут иметь дефектный контроллер PCIe (отвалы видеокарты, полная неработоспособность PCIe и т.д.). Предположительно, ошибка PCIe исправлена в более поздних экземплярах P0 ES (QQZ6, QQZ5, QRA2), но точных данных на этот счет нет. Если вы покупаете такой процессор, то обязательно проверяйте его полную работоспособность перед закрытием заказа. Если баг с PCIe не проявился сразу, то, скорее всего, процессор его лишен.
  • Процессорам ревизий P0 и R0 для работы встроенного видеоядра требуется VBIOS 1059 или старше.
  • С ME 11.0 объем используемой оперативной памяти может быть ограничен 16Gb.
  • Для Coffee Lake non-K ES есть ограничения по разгону памяти в зависимости от ревизии: U0 - до 2666Mhz, P0 - до 3333Mhz.
  • Если в биосе не доступна загрузка с NVMe-накопителя, то следует сменить на нем разметку с MBR на GPT. Накопитель по прежнему не будет отображаться в биосе, но его станет возможно выбрать в качестве загрузочного.
  • На некоторых материнских платах (например, ASRock 100, MSI 200) отключение HPET приводит к неработоспособности системы. Для восстановления достаточно сделать CLEAR CMOS.
  • [ASUS] Завышенное напряжение VCore (до 1.5V) в режиме «Auto» - это фирменный баг плат ASUS. Проблему решает установка значения «0.01» для параметров «IA AC Load Line» и «IA DC Load Line».
  • [ASUS] Убрать троттлинг на 2xxx биосах поможет значение «2.1» для настроек «IA AC Load Line» и «IA DC Load Line»
  • [ASUS] Иногда для процессоров P0 плата по-умолчанию устанавливает «AVX Ratio Offset» = 1. Микрокод 906EC_rev_96 решает эту проблему.
  • [ASUS] Некоторые платы 200 серии могут запускать 12-ти поточные процессоры на 1xxx версиях биоса используя микрокод 906EA_rev_6A.
  • [ASUS] Если плата не желает заводиться с XMP профилем или с заведомо рабочим разгоном памяти, то попробуйте настроить параметры «Boot Voltage VCCIO» и «Boot Voltage System Agent», для обоих выставив «1.1» или «1.2».
  • [ASUS] На связке 8700K + Z170-ProGaming + Radeon RX470 был замечен баг: дискретная видеокарта от AMD не инициализировалась как первичный видеоадаптер. Проблему решил однократный запуск системы с картой от NVIDIA (плата определила видеоадаптер в PCIe слоте и выставила необходимые для этого настройки), после чего карта от AMD заработала в штатном режиме.
  • [MSI] Если МЕ отключен, то при старте система на несколько секунд покажет соответствующее предупреждение, далее загрузка продолжится в обычном режиме.
  • [ASRock] Некоторые платы на H110 не работают с VBIOS 1059 (1062 не проверен), но без проблем функционируют с более старой версией 1054.
8. Дополнительная информация
8.1 Статьи пользователей, решения проблем, подборка информации по платам
Полезные посты в теме:

Статьи пользователей:
8.2 Разные полезности
Галерея со скриншотами кофемодных систем

[DE] Сравнительная таблица VRM большинства материнских плат Z170/Z270/Z370/Z390
[EN] Первые попытки запустить Coffee Lake на старых платах
[EN] Возможно, первый гайд по кофемоду
[EN] Решение вопроса с нерабочим PCIe x16 при использовании кофемода
[EN] Архивы с микрокодами для платформ Intel
[EN] Решение проблемы с HT при использовании кофемода
[EN] Обсуждение работы Coffee Lake на ASRock Z170/Z170M OCF
[EN] Руководство по использованию программатора CH341A
[RU] Ручной перенос настроек VBIOS
[RU] Тема с кучей полезной инфы по разным модификациям UEFI BIOS

Большое спасибо камраду АвтоСпец за помощь в подготовке материала.


Последний раз редактировалось MexicanHead 27.11.2022 16:45, всего редактировалось 32 раз(а).

Реклама

Партнер
  Miri

Member
Статус: Не в сети
Регистрация: 08.01.2018
Blackday писал(а):
в среднем люди разгоняют такие процессоры до 4500, при этом у них с включенным HT потребление 120-130Вт

Нет никакого единого мерила, одни меряют в играх, другие в аиде, третьи линпаком. С учетом масштабируемости нагрузки на 8 ядрах разница в потреблении ощутима очень сильно.
Хотя, без разгонов и вправду что-то многовато потребляет, там по идее ватт 100-120 должен есть.
Pobeda писал(а):
P.S. А можно в АИДЕ прогнать тест памяти на 2800 с таймингами 12-12-12-28-1?

Я еще попрошу по возможностями сделать тест на 2133 с поджатыми таймингами, вдруг не все так плохо.

_________________
Был QQLS, стал 10850K

  6opoga

Junior
Статус: Не в сети
Регистрация: 27.05.2014
frosttt писал(а):
У продавана появился новый проц:

10-й COMET LAKE QTJ1 0000 2,1G 8C16T модифицированный процессор для ноутбука LGA 1151

за 17к .... кто что думает ?

На ютубе есть тесты этого проца, если коротко то - 5100mhz берет 60-70градусов под водянкой 2х секционной, память 3100. Не думаю что стоить переплачивать 4т руб. за него.

_________________
Asus z170 Deluxe_QQLS 5.0

  Blackday

Junior
Статус: Не в сети
Регистрация: 12.12.2020
Pobeda писал(а):
Blackday я вижу перегрев по ядрам по 3 графику. Или на кулер прикручивать серверную Дельту или забывать о разгоне или менять кулер на производительней. Так же в иделе сделать теплораспределитель нормальный. Именно АИДА и именно стресс тест FPU умудряется два ядра, у меня на кастомной воде, разогреть до 95 градусов. У нас в магазинах с ЖМ грустно, а везти один шприц через всю страны накладно.
Скрытый текст

А у вас он как разогнан? Судя по TDP - около 5000? Мне было бы очень интересно сравнить при прочих равных какой TDP у других обладателей QQLS. Если +/- такой же, значит мой камень нормальный, а если значительно меньше, то значит он неудачный.

Miri писал(а):
Нет никакого единого мерила, одни меряют в играх, другие в аиде, третьи линпаком. С учетом масштабируемости нагрузки на 8 ядрах разница в потреблении ощутима очень сильно.
Хотя, без разгонов и вправду что-то многовато потребляет, там по идее ватт 100-120 должен есть.

Ну если мерить в играх, то можно гнать и не париться, там TDP будет до 100Вт и кулер с этим справится. В праздники попробую на другой матери те же самые тесты прогнать, может в ней дело...
  Pobeda

Member
Статус: Не в сети
Регистрация: 16.12.2011
Откуда: Благовещенск
Фото: 30
Blackday Да, 5 ГГц. Но наверное спущусь до 4.9 ГГц.

_________________
За разумные мегагерцы.

  ObaninSV

Junior
Статус: Не в сети
Регистрация: 27.12.2020
Добрый вечер, друзья!

Есть купленный месяц назад QNCT, мамы Asus Prime z270m-Plus и MSI H110m Pro-d. Ни на одной QNCT не завёлся, шили в СЦ прошивкой китайского продавана, потом я сам делал прошивку через кофе, которая тоже не завелась. Не завелась - черный экран, крутящийся карлсон процессора.
В данный момент я тоже разжился программатором и попробовал разные варианты. Также есть рабочий G4600
В итоге: Asus Prime z270m-Plus не работает ни с QNCT, ни с G4600. MSI H110m Pro-d не работает с QNCT, работает с G4600 на таком вот моде:
Вложение:
coffe.png [ 94.81 КБ | Просмотров: 2512 ]

Т.е. в моде микрокод QNCT есть, биос рабочий (сейчас на нём крутится G4600), а QNCT ни в какую. Болты крутил на 25/50/75/100 % - ноль эффекта.
Я запаниковал! :shock:
Если есть у кого рабочая тестовая сборка под QNCT, давайте я его вышлю вам курьером до двери. Проверите. Расходы на проверку оплачу.
Жалко проц выбрасывать, как то уже привык я к нему :-)
  КапитанНемоЛуганск

Member
Статус: Не в сети
Регистрация: 09.02.2015
Откуда: не от мира сего
ObaninSV ты в каком городе?

_________________
viewtopic.php?p=17571748#p17571748
viewtopic.php?p=14887116#p14887116
viewtopic.php?p=17792735#p17792735

  frosttt

Member
Статус: Не в сети
Регистрация: 13.07.2015
Откуда: г.Обнинск
Фото: 4
могу в Обнинске Калужской области проверить, как раз на выходных ещё 2 платы под QNCT запилил ...
  КапитанНемоЛуганск

Member
Статус: Не в сети
Регистрация: 09.02.2015
Откуда: не от мира сего
kashiro в свете твоего исследования интересно будет сравнить 2011 сокет в 2-канале и 4-канале памяти при прочих равных, есть ли разница, становится интересно

_________________
viewtopic.php?p=17571748#p17571748
viewtopic.php?p=14887116#p14887116
viewtopic.php?p=17792735#p17792735

  ObaninSV

Junior
Статус: Не в сети
Регистрация: 27.12.2020
ObaninSV ты в каком городе?
Курган, УРФО. Да, без разницы, CDEK хоть куда отправлю. Сейчас только после НГ доедет только
  Pobeda

Member
Статус: Не в сети
Регистрация: 16.12.2011
Откуда: Благовещенск
Фото: 30
КапитанНемоЛуганск писал(а):
kashiro в свете твоего исследования интересно будет сравнить 2011 сокет в 2-канале и 4-канале памяти при прочих равных, есть ли разница, становится интересно

Поищи канал технопланета. Понятно, что парняга пытается продать 2011v3 всеми способами и топит только за него, но данные наколупать от туда можно.

_________________
За разумные мегагерцы.

  kashiro

Member
Статус: Не в сети
Регистрация: 23.06.2020
Откуда: 66 регион
Miri К сожалению опустить тайминги, чтобы задержки были такие же, как и на 2800-12-12-12-28-1 (а задержки данном случае будут равны 8.6нс) у меня не выходит.
Вообще ниже 12ых таймингов сложно запустить.
Удалось поднять частоту с теми же таймингами, получилось 2900-12-12-12-28-1 (задержки = 8.3нс)

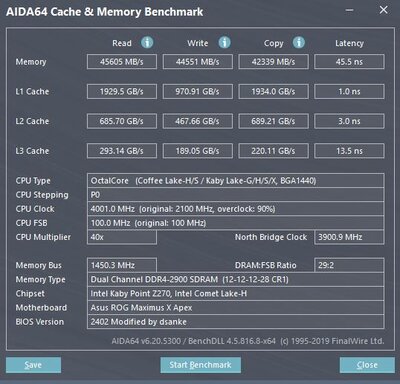

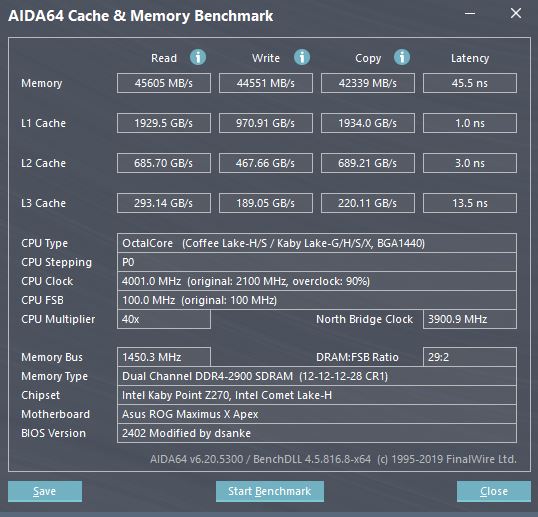

Ядра на Авто, память 2900-12-12-12-28-1
Вложение:
аида 2900с12авто.JPG
аида 2900с12авто.JPG [ 61.64 КБ | Просмотров: 2457 ]

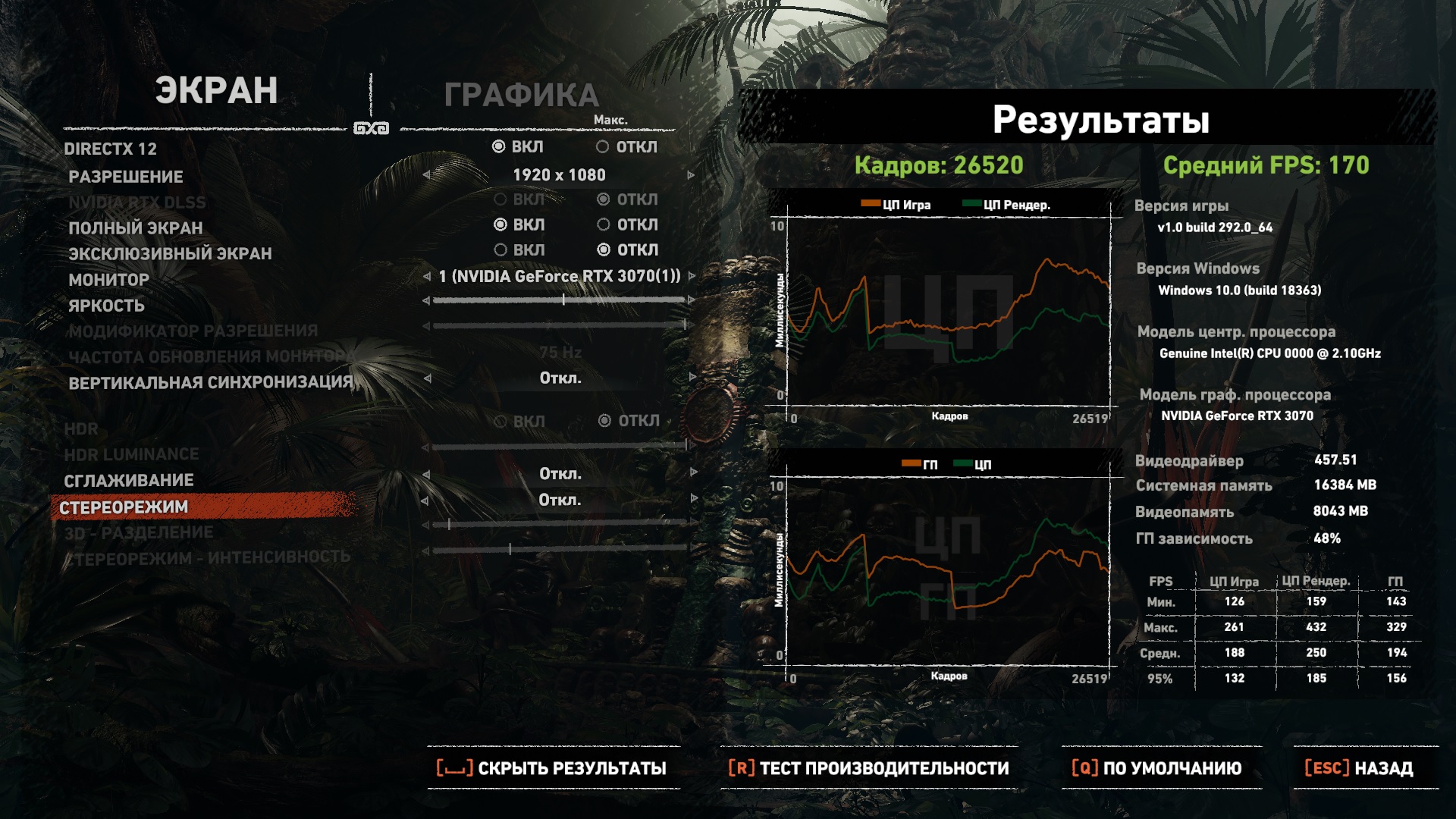

Вложение:
2900с12авто.jpg [ 597.08 КБ | Просмотров: 2457 ]

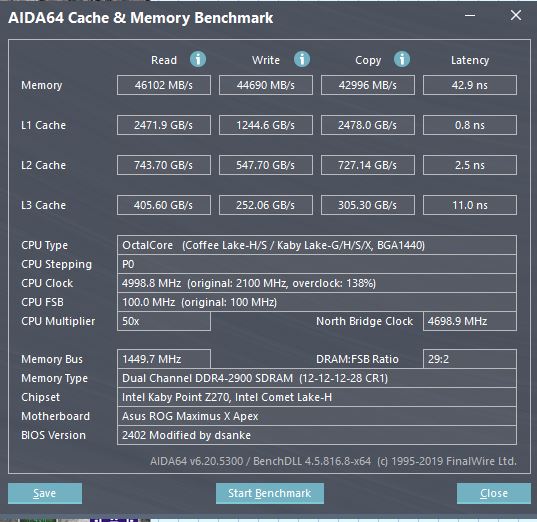

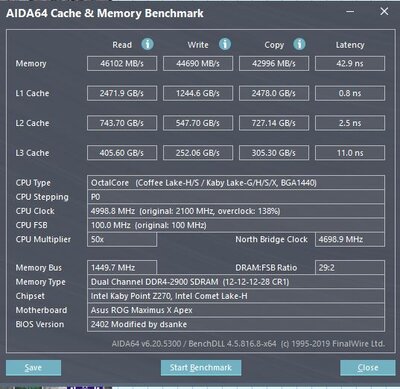

Ядра на 5.0, память на 2900-12-12-12-28-1
Вложение:
аида 2900с12_5ггц.JPG
аида 2900с12_5ггц.JPG [ 64.34 КБ | Просмотров: 2457 ]

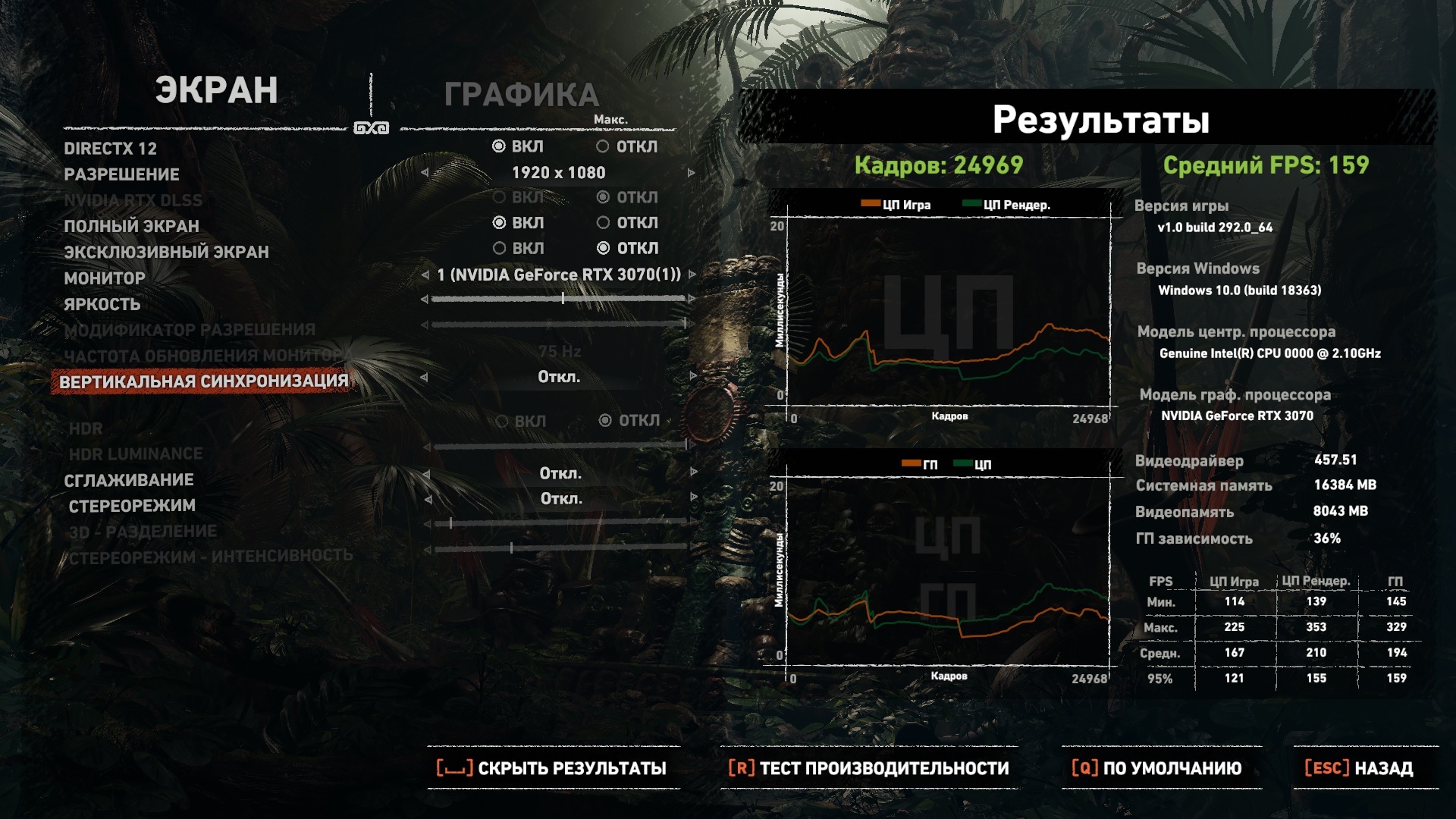

Вложение:
2900с12_5ггц.jpg [ 600.46 КБ | Просмотров: 2457 ]

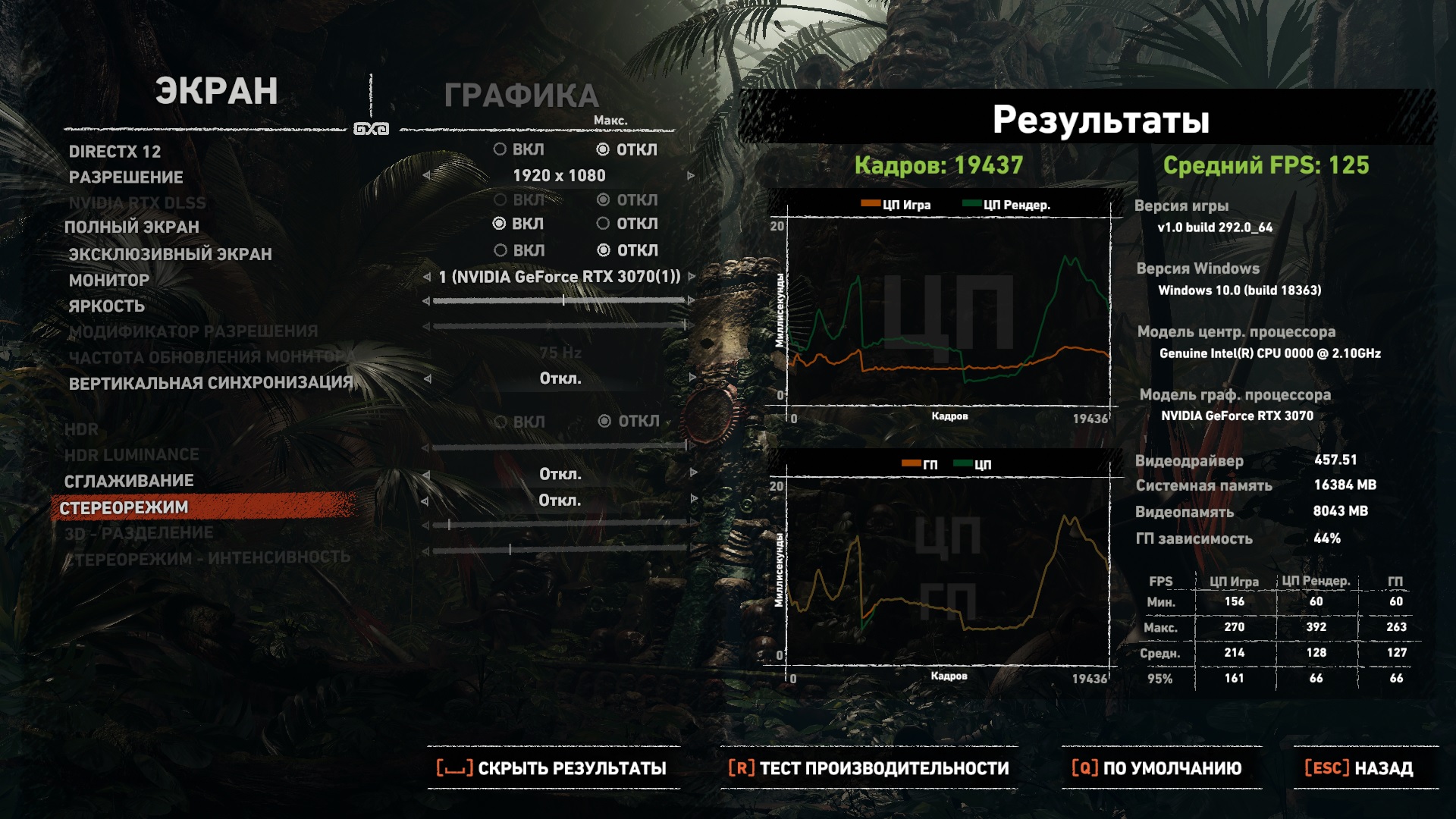

Ядра на 5.0, память на 2900-12-12-12-28-1 Ларка DX11
Вложение:
2900с12_5ггцдх11.jpg [ 596.93 КБ | Просмотров: 2457 ]


Вообще на десктопных версиях значение задержек можно занизить меньше 8нс, в этом у них есть преимущество перед мутантами.
К примеру на 8600К+Z170iPG брал разгон 4000-15-15-15-34 (задержки = 7.5нс).

_________________
12700K/Z690 iCraft/Zalman Reserator5 360/Asus LC 3080Ti/2x16Gb DDR5 Corsair 6200-36-39-39-76/Corsair RM850x/Mucai N2788

  Seregasabir

Member
Статус: Не в сети
Регистрация: 01.04.2006
всем привет и с наступающим!
в соседней ветке(по китайскому 2011-3) задал вопрос о целесообразности сборки на ноутбучных мутантах (QNCT,QQLT,QTJ2 и подобных) с нуля вместо актуального по цене-производительности 2011-3...
пару систем на 2011-3 собрал-одну школьнику старшему,вторую подешевле(просто,чтобы был)...
мат.платы на 1151 и 1151v2 доступны в магазинах,вплоть до m-itx версий(думаю собрать)...
один товарищ мне ответил-" Ноутбучные процессоры НЕ РАССЧИТАНЫ на эксплуатацию с высоким уровнем энергопотребления - у них, в отличии от десктопных процессоров, нет теплораспределительной крышки плюс у них производитель сделал намного меньше контактов под линии питания. "
какие будут мнения по этому поводу?
  akorshun

Junior
Статус: Не в сети
Регистрация: 13.07.2020
Seregasabir писал(а):
мат.платы на 1151 и 1151v2 доступны в магазинах,вплоть до m-itx версий(думаю собрать)...

зачем если миллион хороших з170 регулярно на авито выкладывают? иногда даже новые по 4-5к, самые дешевые мутанты тоже по 5к, в принципе вполне себе ок по цене

_________________
Asus z270i rog strix (z370i port bios)
QQLT 6/12 @4.7
ddr4 Gloway 16Gb*2 3100 16-18-18-37
msi 2060 super armor oc

  КапитанНемоЛуганск

Member
Статус: Не в сети
Регистрация: 09.02.2015
Откуда: не от мира сего
Seregasabir писал(а):
один товарищ мне ответил-" Ноутбучные процессоры НЕ РАССЧИТАНЫ на эксплуатацию с высоким уровнем энергопотребления - у них, в отличии от десктопных процессоров
1) нет теплораспределительной крышки
2) намного меньше контактов под линии питания

1) а зачем десктопные процессоры скальпируют, не слышал твой товарищ?
2) название сокета это количество контактов. Если сравнить 1151 и 1440, то у ноутбучного контактов явно больше, и намного. Интересно, если на питание меньше, то куда идёт это огромный запас?

_________________
viewtopic.php?p=17571748#p17571748
viewtopic.php?p=14887116#p14887116
viewtopic.php?p=17792735#p17792735

  Seregasabir

Member
Статус: Не в сети
Регистрация: 01.04.2006
akorshun да без разницы-откуда покупать

Добавлено спустя 1 минуту 19 секунд:
КапитанНемоЛуганск это не мой товарищ)
про игровые ноутбуки не слышал,видимо...
  Tanuk1

Junior
Статус: Не в сети
Регистрация: 31.03.2017
Доброго времени суток господа хорошие.
Сегодня пришел ко мне из Китая мутант под названием QQLS и решил немного отчитаться так сказать. По характеристикам ПК: М8R + Samsung b-die 16gb + QQLS. Как не странно, процессор получилось установить без всяких танцев с бубном и всяческих проставок, просто взял и закрутил болтами что идут в комплекте с процессором, после чего была установлена 3х секционная водянка. Запустить удалось сразу с 1 плашкой памяти, после чего вставил вторую и запускаться перестало... ну думаю все, искать новую память надо. Однако просто поменял их местами (слоты те же) и все заработало. В биосе как и указано в шапке, при первом запуске поставил «IA AC Load Line» и «IA DC Load Line» на значение 0.01 после чего загрузил винду. На стандартных частотах (4400МГц) попробовал прогнать банальных синибенч 23 и о ужас... температура 100 градусов на напряжении 1.3 вольта (стандарт, трогать пока не стал). Нууу думаю похоже я разогнал свой QQLS... Отчаиваться не стал и достал из широких штанин ЖМ Coollaboratory Liquid Pro, аккуратно все это дело нанес, нанослоем :D, после чего снова запустил ПК однако сразу на пробу поставил частоту 4.8 на тех же 1.3В и о чудо температура на том же синебенч 23 не превышала 56 градусов (если честно я такого результата и не ожидал от слова совсем). Кстати оперативная память запустилась автоматом на 2666МГц и ее трогать пока не стал (устал уже сегодня).

Это были мои первые впечатления так сказать и хочу задать вопрос знатокам. хоть я и поставил 4800МГц и напряжение 1.3В, при серьезных стресс тестах типа LinX и OCCT компьютер уходит в "синьку" (пробовал напряжение и выше 1.35В). Дело в том что такая же ситуация и на частотах ниже. При очередном сбросе биоса я забыл установить «IA AC Load Line» и «IA DC Load Line» на значение 0.01 и я увижед в HWMonitor огромные значения VID 1.4В а VCORE как и я выставил 1.35 так и осталось, но при таких значениях начал проходить тест OCCT и LinX, в случае если «IA AC Load Line» и «IA DC Load Line» поставить на значение 0.01, то напряжение VID не поднимается выше 1.3В вообще никак и я подозреваю что это как то с этим связано. Подскажите как справиться с этой проблемой, если кто то сталкивался с ней.

Прошу не бить ногами, написал как смог :)
  Night-Prizrak

Member
Статус: Не в сети
Регистрация: 12.11.2020
ObaninSV писал(а):
биос рабочий (сейчас на нём крутится G4600), а QNCT ни в какую.

и не должен, с теми версиями Vbios и GOP
Да и гипертрейдинг (на второй странице) не помешает пока отключить
  Miri

Member
Статус: Не в сети
Регистрация: 08.01.2018
Tanuk1 писал(а):
Подскажите как справиться с этой проблемой, если кто то сталкивался с ней.

0.01 может приводить к троттлингу. Попробуйте выставить 2.1, это вроде-как дефолтное значение.
Если интересно - значение, выставляемое через Auto, можно увидеть в hwinfo последних версий.

_________________
Был QQLS, стал 10850K

  kashiro

Member
Статус: Не в сети
Регистрация: 23.06.2020
Откуда: 66 регион
Tanuk1 с термопастой ушёл в перегрев скорее всего по причине неравномерного прилегания кулера к кристаллу. Температуру смотришь по самому горячему ядру (CPU Package)? Сверял сколько разница между самым холодным и самым горячим ядром? Что за кулер стоит? Мать в горизонтальном или вертикальном положении?
У меня для 4.7 vcore=1.34, для 4.8=1.37, для 4.9=1.4, для 5.0= 1.44
Также для стабильности в стресс тестах не забывай в External Digi+ выставить LLC=Level 5 и Current Capability=140%
Когда подгонишь тайминги у тебя начнёт чуть сильнее жарить, по крайней мере в LinX будет больше гигафлопсов, сколько у тебя кстати показывает сейчас?

Ну и вообще мать на такие нагрузки не расчитана и скорее всего у тебя по этой причине в синьку улетает, хотя после настройки может и вывезет.

_________________
12700K/Z690 iCraft/Zalman Reserator5 360/Asus LC 3080Ti/2x16Gb DDR5 Corsair 6200-36-39-39-76/Corsair RM850x/Mucai N2788

  Tanuk1

Junior
Статус: Не в сети
Регистрация: 31.03.2017
Miri 0.01 может приводить к троттлингу. Попробуйте выставить 2.1, это вроде-как дефолтное значение.
Если интересно - значение, выставляемое через Auto, можно увидеть в hwinfo последних версий.
Понял, попробую. Значение авто я смотрел по HWinfo, 1.4-1.45В выскакивает и как то страшно.

kashiro Tanuk1 с термопастой ушёл в перегрев скорее всего по причине неравномерного прилегания кулера к кристаллу. Температуру смотришь по самому горячему ядру (CPU Package)? Сверял сколько разница между самым холодным и самым горячим ядром? Что за кулер стоит? Мать в горизонтальном или вертикальном положении?
Температура что CPU Package что по отдельным ядрам практически не отличается, на термопасте да, там разбеги были в 20 градусов но все ровно оч горячо, там скорее всего прижим был не торт. Кулер, я же писал что 3х секционная водянка, мать в вертикальном положении (этот вопрос судя по всему задан по причине скатывания ЖМ в каплю ? )

kashiro У меня для 4.7 vcore=1.34, для 4.8=1.37, для 4.9=1.4, для 5.0= 1.44
У меня Vcore держит нормально и при 1.35 ( других напряжений не пробовал) стресс тест проходит нормально НО когда в авто режиме стоит «IA AC Load Line» и «IA DC Load Line», но тогда задираются значения на VID до 1.4-1.45В что страшно для меня.

kashiro Также для стабильности в стресс тестах не забывай в External Digi+ выставить LLC=Level 5 и Current Capability=140%
Эти настройки были задействованы, только LLC=4

kashiro Когда подгонишь тайминги у тебя начнёт чуть сильнее жарить, по крайней мере в LinX будет больше гигафлопсов, сколько у тебя кстати показывает сейчас?
Понял, буду знать. По поводу гигафлопсов не скажу (не запоминал), как все настрою сделаю конкретные тесты и скину.

kashiro Ну и вообще мать на такие нагрузки не расчитана и скорее всего у тебя по этой причине в синьку улетает, хотя после настройки может и вывезет.
Ну понятно что не расчитана, но ведь температуры в норме и почему тогда не гнать? Да и когда «IA AC Load Line» и «IA DC Load Line» в АВТО "синьки" нет. У людей по видео и GENE и IMPACT вывозят, а у меня рейнджер видимо лысый :D

Спасибо всем за быстрый отзыв.
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 22481 • Страница 482 из 1125 • <  1 ... 479  480  481  482  483  484  485 ... 1125  >
-

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: eLmUcHo, MichaelSv и гости: 19

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
