Руководство по адаптации материнских плат 100 и 200 серии для поддержки процессоров Coffee Lake 8xxx/9xxx.


0. Прежде чем приступать к модификации
...запаситесь валерьянкой
  • Нужно осознать, что все действия вы производите на свой страх и риск, и нет никаких гарантий, что все заработает как надо или вообще хоть как-то заработает.
  • Все пункты из шапки важны и обязательны к прочтению.
  • Ознакомьтесь с устройством UEFI BIOS. Достаточно иметь общее представление о системе регионов.
  • Полистайте гайд по прошивке ASUS для 7х чипсетов: определенные моменты, конечно устарели, но некоторые вещи актуальны до сих пор. Обратите внимание на пункты 6, 7, 8.
Примерная форма обращения за помощью в тему
    В обращении должны быть расписаны все действия по пунктам.
  • Процессор и мат.плата для модификации
  • Процесс модификации
  • Пинмод/ Желательно приложить фото
  • Прошивка
Пример:
Цитата:
Имеется процессор i5 6400 и мат.плата ASUS Maximus VIII Hero, поставил i9 9900k ревизии R0.
Использовал мод.биос, сделанный в CoffeeTime 0.85a, добавлял микрокод D2 для 906ED в advanced mode.
Изолировал с помощью каптона, замыкал на процессоре перемычку для запуска https://i.imgur.com/MWLpLm0.jpg
Прошивал с помощью программатора CH341A, используя AsProgrammer 1.4.0, сверку прошло при прошивке.

После этого можете писать свой вопрос по поводу модификации. Чем больше подробностей будет описано, тем быстрее и оперативнее Вам смогут помочь.
Не забывайте прятать изображения под спойлер!
1. Вместо FAQ
Основные моменты
  • Запустить процессоры Coffee Lake можно на платах с любым чипсетом 100 или 200 серии.
  • Запустить можно как серийные Coffee Lake iCore и Xeon, так и их инженерные версии.
  • На модифицированных биосах по-прежнему будут работать серийные Skylake и Kaby Lake, если оставить их микрокоды (506E3 и 906E9 соответственно).
  • При модификации оригинальных биосов сохраняется полная работоспособность iGPU, PCIe x16 и NVME.
  • После модификации условия для возможностей разгона не изменяются: для разгона К-процессоров и памяти необходим Z-чипсет.
  • Coffee Lake без проблем работают с DDR3 и DDR3L памятью.
  • Основная проблема в биосах разных плат — это ограничение максимального количества поддерживаемых процессорных потоков. Но если, например, на плате можно запустить 9700К, то на ней также заработает и 9900К с выключенным HT.
  • Для плат на базе чипсетов Z370, B365 и H310C можно добавить поддержку процессоров Skylake и Kaby Lake. Для этого достаточно понизить версию МЕ и добавить необходимые микрокоды.
2. Дамп биоса и извлечение персональных данных
2.1 Снятие дампа Биоса
    Если у материнской платы присутствуют идентификационные данные (заводской серийный номер, UUID и т.д.), то дамп позволит перенести их в модбиос или восстановить в случае утери.

  • Программатор
    Безотказный вариант. Работа с программатором подробнее описана в пункте 5.6.

  • FlashProgrammingTool v11 (FPT) [ Скачать ]
    Без указания ключа конкретного региона, FPT пытается снять полный дамп биоса. Иногда это приводит к ошибке «Error 318» - значит для каких-то регионов нет доступа на чтение (чаще всего это ME). В таком случае можно отдельно сделать дампы регионов GbE (если у платы сетевой контроллер от Intel) и BIOS, которые открыты на чтение и запись на всех моделях плат.
    Запускать командную строку нужно с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_FPT_в_кавычках_   // для перехода в рабочую директорию
    fptw64 -d full.backup     // полный дамп биоса
    fptw64 -gbe -d gbe.backup     // дамп только региона GbE
    fptw64 -bios -d bios.backup     // дамп только региона BIOS

  • AMIFirmwareUpdate 3.05.04 (AFU) [ Скачать ]
    Для снятия дампа подойдет и последняя версия программы, но именно 3.05.04 нам может пригодиться в дальнейшем при прошивке.
    Запускать командную строку нужно с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_AFU_в_кавычках_     // для перехода в рабочую директорию
    afuwinx64 backup.rom /O     // полный дамп биоса
    Ленивые могут воспользоваться AFUWINGUI — нажмите кнопку «Save» и выберите место для сохранения дампа.
    Замечен странный баг: через 5-10 минут после снятия дампа через AFU система может самопроизвольно перезагрузиться.
2.2. Персональные данные: MAC-адрес
  • Переносить MAC нужно только для плат с сетевым контроллером Intel. В этом случае в структуре биоса будет присутствовать GbE регион с местом для уникального MAC-адреса сетевого устройства.
  • Для плат с сетевой картой Realtek регион GbE отсутствует и ничего переносить не нужно.
  • Наклейку с MAC-адресом можно найти на самой материнской плате.
  • MAC всегда можно найти в полном дампе биоса или дампе региона GbE (Hex View), открыв их программой UEFITool.
      #77
  • MAC можно посмотреть в Windows, в свойствах сетевого адаптера:
      #77
2.3. Персональные данные: Baseboard Serial Number и UUID
  • На десктопных платах Baseboard S/N и UUID присутствуют только у плат ASUS, и они находятся в модуле FD44820B-F1AB-41C0-AE4E-0C55556EB9BD.
  • S/N и UUID можно посмотреть в программе AIDA64:
    #77
  • CMD-команда «wmic baseboard get serialnumber» покажет S/N материнской платы.
  • Восстановить S/N можно по наклейке на материнской плате:
    Первый символ серийного номера - это год изготовления (1-9=2001-2009г., A=2010г., B=2011г., C=2012г., D=2013г., E=2014г., F=2015г. G=2016г., H=2017г., J=2018г., K=2019г., L=2020г.), второй символ – месяц (1-9 - январь-сентябрь, А - октябрь, В - ноябрь, С - декабрь). Например, «HA», означает «1710xxxxxxxxxxx».
    Остальная часть S/N находится на наклейке на лицевой стороне материнки. Искомые символы — это первые 11 знаков в структуре xxxxxx-xxxxx-aaaaaa-aaa aaaa.
    #77
  • Утерянный UUID восстановить нельзя.
  • Последние 12 знаков UUID – это MAC-адрес.
  • Для плат ASUS существует программа FD44Editor, которая позволяет редактировать и переносить персональные данные.
  • На мобильных системах SN и UUID могут хранится в случайных местах, и для них лучше всего воспользоваться программой DMIEDIT (работает и для десктопных систем).
      - Скачайте программу Rufus и подготовьте с ее помощью загрузочную флешку FreeDOS.
      - Распакуйте в корень флешки архив с DMIEDIT_utility.
      - Загрузитесь с флешки в режиме Legacy и выполните команду:
      Код:
      Amidedos /dms DMI.txt
      - На флешке появится файл DMI.txt, в котором будут собраны все уникальные данные материнской платы.
      - Для восстановления данных из ранее созданного файла DMI.txt, нужно загрузиться с флешки в режиме Legacy и выполнить команду:
      Код:
      Amidedos DMI.txt
3. Подготовка процессора
3.1 Ревизии Coffee Lake
    Есть 4 ревизии процессоров Coffee Lake, каждая требует определенный микрокод. Обратите внимание, что некоторые модели существуют сразу в нескольких вариантах.
    Полный список можно посмотреть тут.
  • Ревизия B0 — микрокод 906EB, используется 4-х ядерный кристалл и «старая» подложка Kaby Lake. Не требует никаких доработок по контактам — воткнул и поехали.
    Процессоры: G4900, G4900T, G4920, G4930, G4930T, G4950, G5420 (SR3YH), G5500, G5500T, G5600, G5600T, G5600F, G5620, i3-8100, i3-8100T, i3-8300, i3-8300T, i3-8350K, i3-9100, i3-9100T, i3-9100F (SRF7W), i3-9300, i3-9300T, i3-9320, i3-9350K, i3-9350KF

  • Ревизия U0 — микрокод 906EA, используется 6-ти ядерный кристалл, требуется пинмод в соответствии с пунктом 3.2.
    Процессоры: G5400, G5400T, G5420 (SR3XA), G5420T, i3-9100F (SRF6N), i5-8400, i5-8400T, i5-8500, i5-8500T, i5-8600, i5-8600T, i5-8600K, i5-9400 (SR3X5), i5-9400T, i5-9400F (SRF6M), i5-9500, i5-9500T, i5-9500F (SRF6Q), i5-9600, i5-9600T, i7-8700, i7-8700T, i7-8700K, i7-8086K

  • Ревизия P0 — микрокод 906EC, используется 8-ми ядерный кристалл, требуется пинмод в соответствии с пунктом 3.2. Скорее всего, больше не производится.
    Процессоры: i5-9400 (SRELV), 9400F (SRFAH), i5-9600K (SRELU), i5-9600KF (SRFAD), i7-9700K (SRELT), i7-9700KF (SRFAC), i9-9900K (SRELS), i9-9900KF (SRFAA)

  • Ревизия R0* — микрокод 906ED, используется 8-ми ядерный кристалл, визуально подложка не отличается от P0, но ревизию можно опознать по S-spec маркировке «SRGxx» на крышке, требуется пинмод в соответствии с пунктом 3.2. Пришла на замену P0.
    Процессоры: i5-9400 (SRG0Y), i5-9400F (SRG0Z), i5-9500F (SRG10), i5-9600K (SRG11), i5-9600KF (SRG12), i7-9700, i7-9700F, i7-9700K (SRG15), i7-9700KF (SRG16), i7-9700T, i9-9900 (SRG18), i9-9900K (SRG19), i9-9900KF (SRG1A), i9-9900T, i9-9900KS (SRG1Q)

    * отмечена ревизия процессоров, требующие ручного добавления их соответствующего микрокода через режим Advanced mode. Об этом читайте в пункте 4.3 "Гайд по использованию CoffeeTime 0.85a".

    #77
3.2 Пинмод для U0/P0/R0
    #77

    Рекомендации:
  • Для процессоров ревизии B0 пинмод не требуется.
  • Фактически, закорачивать контакты (#SKTOCC и GND) нужно в сокете, чтобы материнская плата получила сигнал о наличии процессора и включилась.
  • Простейший способ сделать перемычку - наклеить маленькую полоску пищевой фольги на двусторонний скотч. Подойдут и металлизированный скотч, токопроводящий клей, маркер, лак. В качестве временного решения сгодится мягкий карандаш (возможно, придется подбирать подходящий); начертите им дорожку между нужными контактами.
  • Крайне важно следить, чтобы перемычка не съехала при закрытии рамки сокета и не задела лишние контакты!
  • Для изоляции лучше применять каптоновый скотч или акриловый лак. Изолента не хуже по характеристикам, но менее удобна в использовании.
  • Ни в коем случае не используйте для изоляции лак для ногтей!
  • Желтым цветом обозначены контакты, которые также имеют различное назначение в сокетах 1151v1 и 1151v2, но пока не найдено плат, для которых нужна их обязательная изоляция.
  • Перед установкой процессора обязательно протрите все неизолированные контакты спиртом.

    • Последствия кривого пинмода:
  • Если плате нужна закорачивающая перемычка (см. картинку), то без нее она просто не включится.
  • Если перемычка зацепит соседние контакты, это помешает запуску системы. В редких случаях возможны повреждения iGPU или DDR.
  • Все платы, кроме Gigabyte: если не изолировать указанные на картинке контакты (или изоляция с них сползет), то соответствующие пины в сокете просто сгорят, как предохранитель. Работоспособность системы не пострадает.
  • Gigabyte: если не изолировать бОльшую зону контактов, отмеченных красным, то у платы сгорит одна из фаз питания процессора, а контакты останутся целы. Если изоляция есть, но частично сползет, то соответствующие пины в сокете сгорят, как предохранитель. Работоспособность системы в обоих случаях не пострадает.

    • Дополнительно:
  • Выполненная в соответствии с картинкой изоляция контактов гарантирует, что ничего не сгорит и железо не потеряет товарный вид. Однако, иногда изоляции может потребоваться меньше или не потребоваться вовсе. Чтобы это определить, проверьте отсутствие КЗ на землю для каждого отмеченного для вашей платы контакта в сокете. Пины, «звонящиеся» на землю, изолировать нужно.
  • Замыкание контактов на процессоре можно заменить перемычкой на материнской плате, однако для каждой модели придется искать расположение нужных контактов индивидуально. Пример замыкания на мат.плате находится в пункте 8.1 "Статьи пользователей, решения проблем, подборка информации по платам"
  • Все указанные для изоляции контакты можно удалить из сокета физически — при этом сохранится работоспособность всех поколений процессоров.
  • Сравнение распиновки сокетов 1151v1 и 1151v2.
4. Модификация биоса
4.1 Выбор версии биоса
    Скачайте биос с официального сайта производитея (дамп, снятый с материнки, не подойдет). Выберите подходящую версию, руководствуясь таблицей совместимости.
    Биос должен поддерживать Kaby Lake!

    Таблица совместимости:
    #77
    YES — Работает, проверено.
    99% — Должно работать, не проверено.
    NO — Не работает.
    NOT ALL — Работает не для всех плат, зависимость выявлена.
    50/50 — Работает не для всех плат, зависимость не выявлена.

    * — Для многих «топовых» плат 100 серии (например Maximus VIII серия, Z170-Deluxe, Z170-A) отключение МЕ на 2xxx биосах (для запуска Xeon) приводит к неработоспособности системы.
    Решение: Не найдено.
    ** — На некоторых платах 100 серии (например M8F, M8HA, Z170-A, Z170-AR, H170-ProGaming, Z170-ProGaming) на 3ххх биосах при установке 12-ти поточных зионов встречается one_boot_bug — однократный удачный запуск и неработоспособность в дальнейшем.
    Решение: Использовать 2ххх версию биоса.
    *** — Некоторые 200 платы (например ROG серия Z270, Z270-A) могут работать с 12-ти поточными процессорами на 0ххх версиях биоса. На части плат (например Z270-P, Z270-Dragon) запуску 12-ти поточников помогает удаление модуля «12T_blocker» (терминология CoffeeTime, GUID=64BEA199-7C6C-4F51-B0DA-F42C897DA5CC), если он есть в биосе. Зависимость результатов пока не определена, нужно тестировать для каждой конкретной платы.
    Решение: Использовать порт-биос от совместимой Z370 платы.
    **** — Для большинства плат 200 серии можно портировать биос от совместимой Z370 материнки, если такая существует. Удачный исход позволит запускать на ней все Coffee Lake процессоры. Метод применим и для не-Z материнок.
4.2 Софт для автомодификации
    Существует два автоматизированных инструмента для внедрения в биос поддержки Coffee Lake:

  • CoffeeTime 0.85a [ Я.Диск ]
    Автор: svarmod
    Для корректной работы процессоров разархивировать содержимое CoffeTime.085-add_MC by Michael_Code в папку с CoffeeTime 0.85a с заменой файлов. Данный архив содержит актуальные рабочие микрокоды D2.
  • CoffeeTime 0.92 [ Я.Диск ] [ Mega ]
    Автор: svarmod
    Эта версия не содержит автомодификации, все изменения в биосе проводятся "вручную"; предоставляется без каких-либо подсказок, с GUI, новыми фишками и прочими удобствами.
    Больше информации о новой версии на [ Страница 407 ]
  • AllInOne_Tool [ Mega ]
    Автор: Revlaay, тема на форуме win-raid.

    Мы воспользуемся CoffeeTime 0.85а, хотя все варианты вполне рабочие.
4.3 Гайд по использованию CoffeeTime 0.85a
    В программе важно каждое информационное сообщение! Если у вас проблемы с английским, пользуйтесь онлайн-переводчиками.
    Перед тем как:
    • Отключите антивирус
    • Для правильной работы в путях к программе и рабочим файлам не должны содержаться пробелы, символ обратной скобки «)» и русские буквы
    • Если вы запускаете CoffeeTime первый раз и ранее не пользовались FlashImageTool, то примите лицензионное соглашение, окно с которым появится при сканировании прошивки
    • Распакуйте скаченный архив

    Запустите CoffeeTime.exe.
    На главной странице указаны особенности использования программы, контакты для обратной связи и предложение прочитать readme.txt для более полного знакомства с функционалом и содержанием версии.
    Для продолжения работы введите «1» и нажмите Enter.
    Откроется окно проводника; выберите скачанный с официального сайта биос и нажмите «Открыть».
    Также можно просто перетащить заводской файл прошивки на CoffeeTime.exe, используя Drag'n'Drop.

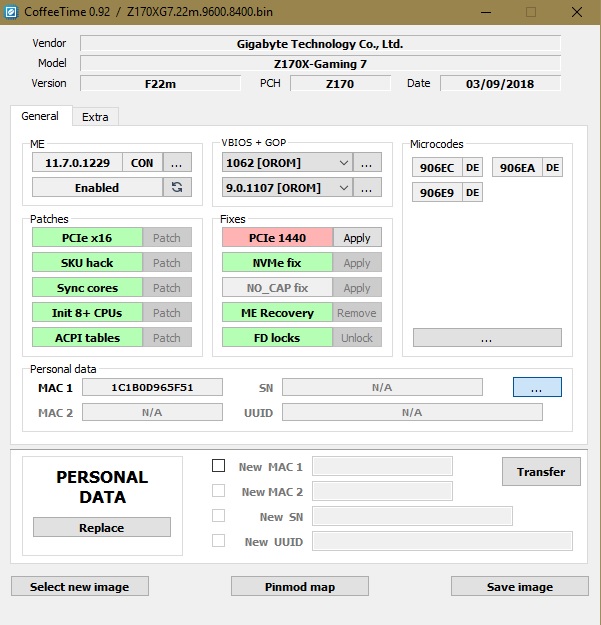

    #77

    Далее появится главное меню программы.
    При выборе «i», будет выведена подробная справка по ревизиям процессоров.
    Для возврата в главное меню выберите «b»

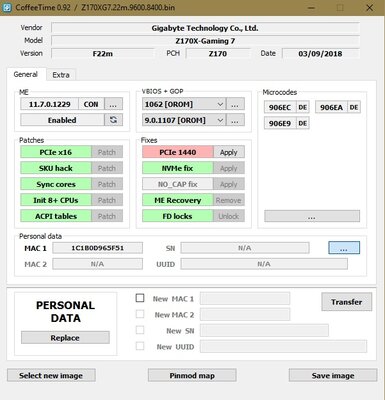

    #77

    1. Рассмотрим возможности автоматического режима
    Важные примечания:
    • По умолчанию в этом режиме микрокод для ревизии R0 не добавляется
    • Если пункт с наименованием необходимого процессора отсутствует, то можно выбрать аналогичный по ревизии и количеству ядер/потоков вариант
    Для продолжения введите цифру, соответствующую целевому процессору, и нажмите Enter.
    #77

    Зеленым отмечены компоненты, не требующие модификации, красным — те, которые необходимо модифицировать.
    Желтым отмечены пункты, не влияюшие на работоспособность мода.
    Рекомендуется снять защиту, введя «2».
    Основная часть модификации применяется после ввода «1».
    #77

    В следующем окне выберите процессоры, с которыми нужно сохранить совместимость:
    Возможно добавление всех микрокодов для мат.плат ASUS, введя «i».
    Функция экспериментальная, но для 99% плат ASUS все работает как надо.
    Выберите из доступных вариантов нужный и нажмите Enter.
    #77

    Начнется процесс автоматической модификации:
    #77

    Иногда при подготовке биоса для 12/16-ти поточных процессоров часть ACPI-таблиц не модифицируется (характерно для 2xxx прошивок от ASUS):
    Если проблема НЕ в таблице A M I, то это не очень критично — выбирайте «1» и продолжайте.
    #77

    Процесс окончен. Удостоверьтесь, что красных строчек не осталось!
    #77

    Теперь можно воспользоваться функциями переноса MAC-адреса (любые платы с сетевым контроллером Intel) и личных данных (только платы ASUS). Этот шаг не обязателен и не влияет на работоспособность кофемода.
    Введите «3», если этот вариант присутствует:
    Доступные варианты:
    «1» - Перенос MAC-адреса с компьютера, на котором запущена CoffeeTime.
    «2» - Ручной ввод MAC-адреса.
    «3» - Перенос всех данных из дампа, созданного заранее (только для плат ASUS).
    Применив необходимые функции возвращайтесь в главное меню, введя «b»...
    #77

    … и «e» для завершения процесса модификации.
    #77

    Для плат ASUS далее появится окно с возможностью восстановить капсулу (.CAP) для прошивки через USB Flashback. Если ваша модель наделена такой функцией и вы собираетесь ей воспользоваться — соглашайтесь. В остальных случаях смело выбирайте «n».
    #77

    На последнем экране указаны имя выходного файла, краткие рекомендации по методу прошивки, предупреждения.
    Если необходим пинмод контактов, то выберите «v» для просмотра схемы.
    Для генерации расширенной информации и сохранения ее в текстовый файл введите «s», для выхода - «e».
    #77

    2. Рассмотрим возможности Advanced mode
    Важные примечания
    • Этот режим нужен для ручного внесения исправлений обычно в уже сделанный в автоматическом режиме мод.биос.
    • Нужно понимать, какие изменения будут проводиться Вами, и с чем они связаны.
    Для входа в Advanced mode, введите «0» и нажмите Eneter
    #77

    Откроется следующий экран и Вы сможете добавлять патчи, модули и т.п., выбирая необходимые буквы или цифры.
    #77

    К примеру, на руках оказался процессор i5 9600K c кодом на крышке (SRG11), относящейся к ревизии R0-микрокод 906ED. CoffeeTime по умолчанию в автоматическом режиме добавит микрокрод 906EC, если выберете пункт 2. i7 9xxx / i5 9600K.
    #77

    В этом случае нужно добавить необходимый микрокод через Advanced mode.
    Вводим «0», потом удаляем все микрокоды, введя «0», далее добавить те, которые Вам нужны, исходя из ревизии (пункт 3.1 Ревизии Coffee Lake). Количество места под микрокоды ограничено, поэтому обычно можно добавить не больше трёх, зависит от биоса мат.платы. Завершаем модификацию, если больше не требуется никаких изменений, после ввода «e».
    #77
    Модифицированный биос можно считать готовым!
5. Прошивка
5.1 Общая информация
  • Не используйте для прошивки встроенные в биос утилиты!
  • Gigabyte, MSI и Maxsun не имеют блокировок регионов и их можно прошить абсолютно любым способом.
  • ASUS, ASRock, Biostar и прочие выставляют запрет на перезапись FD и ME, поэтому для них проще всего использовать программатор. Чтобы прошиться через FPT или AFU, блокировки регионов можно снять вручную, переведя плату в сервисный режим.
  • На платах ASUS, помимо блокировок по регионам, присутствует BIOS-lock (FPT: Error 368), препятствующий прошивке модифицированных регионов BIOS софтварными методами. AFU умеет самостоятельно деактивировать эту защиту. О способе обхода проблемы для FPT можно почитать тут - Grub Fix Intel FPT Error 368 – BIOS Lock ASUS/Other Mod Bios Flash.
  • Функция ASUS Flashback может облегчить процесс прошивки, но не всегда обеспечивает необходимый результат.
5.2 Ревизия B0
  • При установке Coffee Lake B0 иногда можно обойтись без программатора и возни с разблокировкой регионов на любой материнской плате.
  • Процессорам B0 для запуска требуются только определенная версия МЕ и модифицированный регион BIOS (для U0/P0/R0 еще нужны изменения и в FD).
    Таким образом, если на вашей плате уже присутствует нужная версия МЕ, то останется лишь прошить всегда открытый для записи BIOS-регион через FPT, AFU или ASUS USB Flashback.
  • Для работы с Coffee Lake подходят МЕ версии в диапазоне: 11.0.х.Nxхх — 11.7.х.Nxxx, где «N» не равно «3».
  • Актуальную версию МЕ в системе можно посмотреть в AIDA64 или в программе Intel ME Detection Tool:
    #77#77
5.3 Ручная разблокировка регионов, переключение платы в сервисный режим (HDA_SDO)
  • Временное (до перезагрузки) отключение блокировки всех регионов реализуется путем замыкания контактов на аудиочипе Realtek.
  • Для перевода платы в сервисный режим нужно подать 3.3В (логическую единицу) на вывод HDA_SDO с момента нажатия на кнопку включения до начала отображения POST на экране.
  • У Realtek +3.3В — это DVDD (1 нога чипа), HDA_SDO – SDATA-OUT (5 нога чипа).
  • Полностью обесточьте ПК, замкните ножки пинцетом или согнутой скрепкой, после чего включите систему, дождитесь начала процедуры POST и снимите замыкание. В случае успеха, до перезагрузки будут возможны любые операции чтения и записи для всех регионов UEFI BIOS.
    #77
  • Информация по HDA_SDO в других источниках:
    Unlock Intel Flash Descriptor Read/Write Access Permissions for SPI Servicing (пункт E1)
    FAQ по прошивке BIOS'а для плат ASUS на чипсетах Intel 6 и 7 серии (пункт 8)
5.4 FlashProgrammingTool (FPT)
    FlashProgrammingTool v11 [Скачать]
    Скопируйте модбиос в директорию с FPT и запустите командную строку с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_FPT_в_кавычках_     // для перехода в рабочую директорию
    fptw64 -rewrite -f _имя_файла_модбиоса_     // для полной перепрошивки
    fptw64 -rewrite -bios -f _имя_файла_модбиоса_     // прошивка только BIOS региона для варианта из пункта 5.2
    При удачном выполнении процедуры высветится зеленая надпись «Flash operation successful».
    Далее обязательно выполните команду:
    Код:
    fptw64 -greset     // компьютер автоматически перезапустится
    При перезагрузке без этой команды велик шанс получить «кирпич»!
    Если МЕ был отключен (например для запуска Xeon), то -greset не сработает, выдав ошибку.
    В этом случае нужно на 1 минуту снять батарейку и полностью обесточить систему.
5.5 AMIFirmwareUpdate (AFU)
    AMIFirmwareUpdate 3.05.04 [Скачать]
    Использовать нужно именно версию 3.05.04, т. к. в ней еще не вырезан ключ /GAN, позволяющий прошить все доступные для перезаписи регионы.
    Скопируйте модбиос в директорию с AFU и запустите командную строку с правами Администратора. Введите и выполните:
    Код:
    cd /d _полный_путь_к_папке_с_AFU_в_кавычках_     // для перехода в рабочую директорию
    afuwinx64 _имя_файла_модбиоса_ /GAN     // для прошивки всех доступных регионов
    Чтобы исключить вероятность кривого обновления МЕ, рекомендуется завершать прошивку, используя программу FPT из пункта 5.4 и команду:
    Код:
    fptw64 -greset     // компьютер автоматически перезапустится
    Если МЕ был отключен (например для хапуска Xeon), то -greset не сработает, выдав ошибку.
    В этом случае нужно на 1 минуту снять батарейку и полностью обесточить систему.
5.6 Программатор SPI
  • Рекомендуемые модели:
    - CH341A «GOLD» (плата черного цвета)
    - EZP2010
    - SkyPro, MiniPro
    - Любые другие программаторы, поддерживающие работу с SPI Flash, в том числе собранные самостоятельно на базе Arduino.
  • Для микросхем, распаянных на материнской плате, потребуется прищепка (SOIP8 clip) или поконтактное подключение к разъему JSPI (при наличии).
  • При подключении прищепки обязательно убедитесь, что первый контакт на чипе (отмечен точкой-углублением) совпадает с отметкой на программаторе! Жила шлейфа прищепки, предназначенная для контакта №1, отмечена красным цветом для упрощения индетификации.
  • Для подключения через разъем JSPI придется ознакомиться с назначением выводов программатора и приведенной ниже распиновкой JSPI для плат разных производителей. В крайнем случае «прозвоните» мультиметром контакты JSPI и «ножки» микросхемы BIOS.
  • Разъем JSPI неудобен в использовании без колодки – контакты расположены слишком близко. Однако, в отличие от прищепки, шанс некорректной прошивки из-за загрязнений или плохого прижима стремится к нулю.
  • Некоторые платы с распаянным чипом биоса (например ASRock 200-серии) плохо поддаются прошивке через прищепку или JSPI из-за недостаточного питания. В этом случае может помочь возврат на место батарейки или подача дежурного питания с колодки 24-pin.
  • Для использования программатора нужно установить соответствующие драйвера. Иногда для этого потребуется отключить проверку цифровых подписей драйверов в Windows.
  • Неприятная особенность программаторов серии EZP – необходимость использования только идущего в комплекте ПО.
  • Для CH341A рекомендуется использовать программы:
    - CH341A Programmer v1.18 [Скачать]
    - AsProgrammer [Скачать]
    - Colibri [Скачать]
    • #77#77#77
    Перед использованием программы для прошивки требуется ручная установка драйвера, в установщике драйвера должна быть надпись WDM.
    #77
    В AsProgrammer 1.4.0 и CH341A v1.18 драйвер находится в папке "CH341Parallel_driver_support WIN7", в Colibri он один единственный и рабочий
    После установки драйвера программатор должен определяться в диспетчере устройств вот так
    #77
    Пример использования AsProgrammer 1.4.0:
    Сообщений об ошибках на этапе считывания, стирания, проверки, записи, сравнения содержимого быть не должно!

    (Изображение кликабельно)
    #77
5.7 ASUS USB Flashback (FB)
  • FB сохраняет актуальный MAC-адрес и идентификационные данные платы, поэтому переносить их нет необходимости.
  • Способ удобен, но крайне капризен к флешкам и не всегда даст нужный результат. При прошивке через ASUS USB Flashback плата может стартовать с CoffeeLake c пост-кодом 00, в этом случае требуется прошивка с помощью программатора. Например на плате M8H (плата из магазина, заводской биос 2202, оригинальные блокировки в FD установлены) обновление проходит отлично и перезаписываются все регионы. В остальных случаях отзывы неоднозначны.
  • В общем случае FB придерживается установленных в регионе FD правил на чтение/запись.
  • Метод хорошо подходит для варианта, описанного в пункте 5.2.
  • Для применения FB, флешку нужно отформатировать специальным образом:
    - Скачайте и запустите WinSetupFromUsb, вставьте в ПК флешку.
    - Установите в окне программы галочку «Fbinst Tool» и, выбрав формат FAT32, запустите форматирование кнопкой «GO».
    - Затем внимательно изучите раздел «USB BIOS Flashback» в инструкции к материнской плате.
    - Переименуйте согласно ему сохраненный в CoffeeTime файл с расширением .CAP (не забудьте подтвердить восстановление капсулы на последнем этапе модификации!).
    - Скопируйте переименованный файл в корень флешки.
    - Подключите к материнской плате 24-контактный разъем питания, вставьте флешку в разъем Flashback и нажмите находящуюся рядом кнопку прошивки.
    - Ожидайте окончания процесса прошивки: светодиод перестанет мигать. Если индикатор в какой-то момент стал гореть постоянно, то запись не удалась - попробуйте другую флешку.
    #77
6. Первый запуск
Он долгий самый
  • Перед первым стартом с Coffee Lake рекомендуется ненадолго полностью обесточить плату и сбросить CMOS.
  • Проверьте правильность подключения всех кабелей и устройств.
  • Если компьютер запустился, то просто ожидайте: загрузка до появления картинки может быть достаточно долгой. Также система может несколько раз самостоятельно перезагрузиться.
  • На платах ASUS, первый раз зайдя в BIOS Setup, установите значение «0.01» для параметров «IA AC Load Line» и «IA DC Load Line».
  • Обязательно проверьте показатели всех напряжений и протестируйте стабильность системы и температуры в стресс-тестах, играх и бенчмарках.
  • Если ПК не запускается, проверьте правильность действий на каждом этапе, уделите особое внимание модификации подложки. Малейшая оплошность может привести к отрицательному результату!
7. Особенности модификации, возможные проблемы и их решение
Не баг, а фича
  • Ранние инженерные версии Coffee Lake степпинга P0 (QQC0, QQBZ, QQBY, QQM5, QQM6) могут иметь дефектный контроллер PCIe (отвалы видеокарты, полная неработоспособность PCIe и т.д.). Предположительно, ошибка PCIe исправлена в более поздних экземплярах P0 ES (QQZ6, QQZ5, QRA2), но точных данных на этот счет нет. Если вы покупаете такой процессор, то обязательно проверяйте его полную работоспособность перед закрытием заказа. Если баг с PCIe не проявился сразу, то, скорее всего, процессор его лишен.
  • Процессорам ревизий P0 и R0 для работы встроенного видеоядра требуется VBIOS 1059 или старше.
  • С ME 11.0 объем используемой оперативной памяти может быть ограничен 16Gb.
  • Для Coffee Lake non-K ES есть ограничения по разгону памяти в зависимости от ревизии: U0 - до 2666Mhz, P0 - до 3333Mhz.
  • Если в биосе не доступна загрузка с NVMe-накопителя, то следует сменить на нем разметку с MBR на GPT. Накопитель по прежнему не будет отображаться в биосе, но его станет возможно выбрать в качестве загрузочного.
  • На некоторых материнских платах (например, ASRock 100, MSI 200) отключение HPET приводит к неработоспособности системы. Для восстановления достаточно сделать CLEAR CMOS.
  • [ASUS] Завышенное напряжение VCore (до 1.5V) в режиме «Auto» - это фирменный баг плат ASUS. Проблему решает установка значения «0.01» для параметров «IA AC Load Line» и «IA DC Load Line».
  • [ASUS] Убрать троттлинг на 2xxx биосах поможет значение «2.1» для настроек «IA AC Load Line» и «IA DC Load Line»
  • [ASUS] Иногда для процессоров P0 плата по-умолчанию устанавливает «AVX Ratio Offset» = 1. Микрокод 906EC_rev_96 решает эту проблему.
  • [ASUS] Некоторые платы 200 серии могут запускать 12-ти поточные процессоры на 1xxx версиях биоса используя микрокод 906EA_rev_6A.
  • [ASUS] Если плата не желает заводиться с XMP профилем или с заведомо рабочим разгоном памяти, то попробуйте настроить параметры «Boot Voltage VCCIO» и «Boot Voltage System Agent», для обоих выставив «1.1» или «1.2».
  • [ASUS] На связке 8700K + Z170-ProGaming + Radeon RX470 был замечен баг: дискретная видеокарта от AMD не инициализировалась как первичный видеоадаптер. Проблему решил однократный запуск системы с картой от NVIDIA (плата определила видеоадаптер в PCIe слоте и выставила необходимые для этого настройки), после чего карта от AMD заработала в штатном режиме.
  • [MSI] Если МЕ отключен, то при старте система на несколько секунд покажет соответствующее предупреждение, далее загрузка продолжится в обычном режиме.
  • [ASRock] Некоторые платы на H110 не работают с VBIOS 1059 (1062 не проверен), но без проблем функционируют с более старой версией 1054.
8. Дополнительная информация
8.1 Статьи пользователей, решения проблем, подборка информации по платам
Полезные посты в теме:

Статьи пользователей:
8.2 Разные полезности
Галерея со скриншотами кофемодных систем

[DE] Сравнительная таблица VRM большинства материнских плат Z170/Z270/Z370/Z390
[EN] Первые попытки запустить Coffee Lake на старых платах
[EN] Возможно, первый гайд по кофемоду
[EN] Решение вопроса с нерабочим PCIe x16 при использовании кофемода
[EN] Архивы с микрокодами для платформ Intel
[EN] Решение проблемы с HT при использовании кофемода
[EN] Обсуждение работы Coffee Lake на ASRock Z170/Z170M OCF
[EN] Руководство по использованию программатора CH341A
[RU] Ручной перенос настроек VBIOS
[RU] Тема с кучей полезной инфы по разным модификациям UEFI BIOS

Большое спасибо камраду АвтоСпец за помощь в подготовке материала.


Последний раз редактировалось MexicanHead 27.11.2022 16:45, всего редактировалось 32 раз(а).

Реклама

Партнер
  kashiro

Member
Статус: Не в сети
Регистрация: 23.06.2020
Откуда: 66 регион
Tanuk1 водянки разные бывают, есть ((kraken)) и EKWB т.д., а есть и ID Cooling и т.п. с тонкими радиаторами...
Водоблок явно с медным основанием, ЖМ в ведь въедается если что. Надо никелированный, или всё таки крышку.
Тут увидел, что есть другой китаец, который на мутантов ставит какие-то тоненькие кастомные крышки из фольги непонятной, интересно что за фольга и как с ней. Не смог найти такие крышки в продаже на Али, только медные стандартные под 1151.
Вложение:
Без названия.jpg
Без названия.jpg [ 11.57 КБ | Просмотров: 954 ]

Тоже возникала мысль на ЖМ посадить, останавливает только медное основание водоблока и отсутствие подходящей крышки (несколько вариантов бы опробовать).

_________________
12700K/Z690 iCraft/Zalman Reserator5 360/Asus LC 3080Ti/2x16Gb DDR5 Corsair 6200-36-39-39-76/Corsair RM850x/Mucai N2788

  Tanuk1

Junior
Статус: Не в сети
Регистрация: 31.03.2017
kashiro водянки разные бывают, есть ((kraken)) и EKWB т.д., а есть и ID Cooling и т.п. с тонкими радиаторами...

Водянку взял самую дешевую специально для QQLS ID-COOLING FROSTFLOW X 360. Дешевая, но как оказалось охлаждает лучше чем мой Thermalright Silver Arrow IB-E Extreme. за 3800 с бонусами пойдет, как по мне.

kashiro Водоблок явно с медным основанием, ЖМ в ведь въедается если что
Ну тут ты Америку не открыл, медь реагирует на ЖМ но оч медленно и даже на длительные сроки ничего плохого не будет. Т.к. у меня водянка дешевая, там и обработка подошвы такая себе, если надо будет убрать ЖМ, то просто аккуратно полерну подошву на стекле.

Может быть что то с бивисом не то, что у меня не поднимается напряжение VID выше 1.3 ? Если что бивис M8R от дяди свармода =) .
  Jaster

Member
Статус: Не в сети
Регистрация: 08.10.2004
Откуда: Уфа
Ну многие до меди снимают никелировку под ЖМ наоборот.
А металпады никто не пробовал с мутантами?
Вроде они удобнее в использовании и даже под QQLS получается достаточно половинки 20х20 (которые для видях позиционируются)

_________________
С Уважением, Jaster.
Дао, выраженное в мегагерцах, не есть истинное Дао...

  Deniss_K

Junior
Статус: Не в сети
Регистрация: 28.12.2020
Jaster писал(а):
ASUS ROG STRIX Z370-I GAMING
...
Для меня это темный лес и нулевой опыт..
У нас в городе наверное есть люди с опытом в этом деле, думаю может лучше к ним обратится для одноразовой операции, чем самому заказывать программатор и шить. Что посоветуете?
Читал что вроде бы можно подлезть некоей "прищепкой".
Может кто разъяснить как это делается?

Если ещё актуально, есть опыт прошивки такой платы "прищепой"

Добавлено спустя 23 минуты 3 секунды:
Miri писал(а):
Особенность метода с прищепкой в том, что при подключении оной от бедного программатора с его преобразователем на 0.7А запитывается не только флешка, но и половина платы впридачу. По факту прошивать с прищепки нужно или с внешним источником питания, или на запитанной плате, что одинаково несет определенные риски что-нибудь сжечь при неверном подключении.

По факту Asus strix z370-i gaming, о котором собственно и спрашивали, успешно прошивается только с отключенным блоком питания.
При выпаивании есть риск перегреть чип, сорвать дорожки или обвес чипа, тоесть убить материнку полностью. А при прошивке прищепкой больше шанс убить только чип биоса, хотя этот метод в целом намного безопаснее и проще.
  egorov86

Junior
Статус: Не в сети
Регистрация: 03.06.2015
Приветствую, подскажите пожалуйста, имеется процессор i9400f степпинг U0 c пинмодом из шапки, будет ли он работать на материнке 1151v2 без "отключения пинмода"?
  Gorini4Gorini4

Junior
Статус: Не в сети
Регистрация: 05.11.2020
Откуда: Запорожье
arun писал(а):
....
А поднять до 3000 не пробовал или не едут?

пока не пробовал
Ещё с процом не разобрался окончательно, времени не особо много для разборок. :-(

_________________
Asus Strix Z370-F|qqls*4.5MHz| G.Skill DDR4-2800_2*16Gb| Cooler Master 500 Вт|SSD M2 Kingspec+Samsung 850EVO|HDD WD 1Tb

  Deniss_K

Junior
Статус: Не в сети
Регистрация: 28.12.2020
kashiro писал(а):
Тоже возникала мысль на ЖМ посадить, останавливает только медное основание водоблока и отсутствие подходящей крышки (несколько вариантов бы опробовать).

С медью ничего не случится. Медь в месте контакта поменяет со временем цвет на сероватый (из за переноса ионов или типа того), но на теплопроводность не повлияет. Если внешний вид для продажи не нужен, то можно смело ставить.
  kashiro

Member
Статус: Не в сети
Регистрация: 23.06.2020
Откуда: 66 регион
Deniss_K ещё один химик подъехал))) глянь на досуге
Когда я скальпировал Qn8g, уже через 8 месяцев после вскрытия я обнаружил налёт на кристалле и на никелированной крышке (как в видео) , который пришлось убирать мелкой наждачкой. После этого наносил по новой ЖМ, но взял подороже. Камень уже продал, надеюсь следующим владельцам он прослужит дольше без вскрытия.

_________________
12700K/Z690 iCraft/Zalman Reserator5 360/Asus LC 3080Ti/2x16Gb DDR5 Corsair 6200-36-39-39-76/Corsair RM850x/Mucai N2788

  Miri

Member
Статус: Не в сети
Регистрация: 08.01.2018
Deniss_K писал(а):
о котором собственно и спрашивали, успешно прошивается только с отключенным блоком питания.

Никто не говорил, что без запитки прошиваться не будет, но ситуаций, когда ISP-подключение запитывает все подряд, проседая по питанию и вываливая кучи ошибок на операциях, предостаточно. Скопом запустившаяся логика может просто заблокировать запись.
Deniss_K писал(а):
При выпаивании есть риск перегреть чип, сорвать дорожки или обвес чипа, тоесть убить материнку полностью. А при прошивке прищепкой больше шанс убить только чип биоса, хотя этот метод в целом намного безопаснее и проще.

Убить только чип биоса, затем убить мать выпайкой... Занятие в любом случае не для криворуких, и нужно отдавать себе отчет в своих действиях и возможных результатах. К слову, если прозевать и воткнуть прищепку с переполюсовкой - можно спалить не только еепром.
Deniss_K писал(а):
С медью ничего не случится. Медь в месте контакта поменяет со временем цвет на сероватый (из за переноса ионов или типа того), но на теплопроводность не повлияет

спойлер
Вложение:
photo_2020-12-28_23-44-17.jpg [ 130.9 КБ | Просмотров: 752 ]

Вложение:
photo_2020-12-28_23-44-19.jpg [ 74.65 КБ | Просмотров: 752 ]

Вложение:
photo_2020-12-28_23-44-22.jpg [ 88.9 КБ | Просмотров: 752 ]

Месяца 4 поработал. Потом пришлось сошлифовывать и ровнять заново. Но это ладно, так ЖМ еще и усох, в результате чего стало хуже чем с КПТ8. ЖМ не подходит для медных поверхностей вкупе с большими зазорами, нужно выбирать и дорабатывать.

_________________
Был QQLS, стал 10850K

  Alexei_Panin

Member
Статус: Не в сети
Регистрация: 10.02.2016
Ставлю 9600К. Может, забыл что?
Вложение:
Mod bios.jpg
Mod bios.jpg [ 103.37 КБ | Просмотров: 735 ]


Последний раз редактировалось MexicanHead 29.12.2020 15:37, всего редактировалось 1 раз.

  Pobeda

Member
Статус: Не в сети
Регистрация: 16.12.2011
Откуда: Благовещенск
Фото: 30
kashiro Miri с отечественным ЖМ-6 такого не было. Походу разное соотношение сплавов и, как следствие, разная химактивность.

_________________
За разумные мегагерцы.

  Vovarez

Member
Статус: Не в сети
Регистрация: 24.10.2020
Deniss_K писал(а):
С медью ничего не случится. Медь в месте контакта поменяет со временем цвет на сероватый (из за переноса ионов или типа того), но на теплопроводность не повлияет.

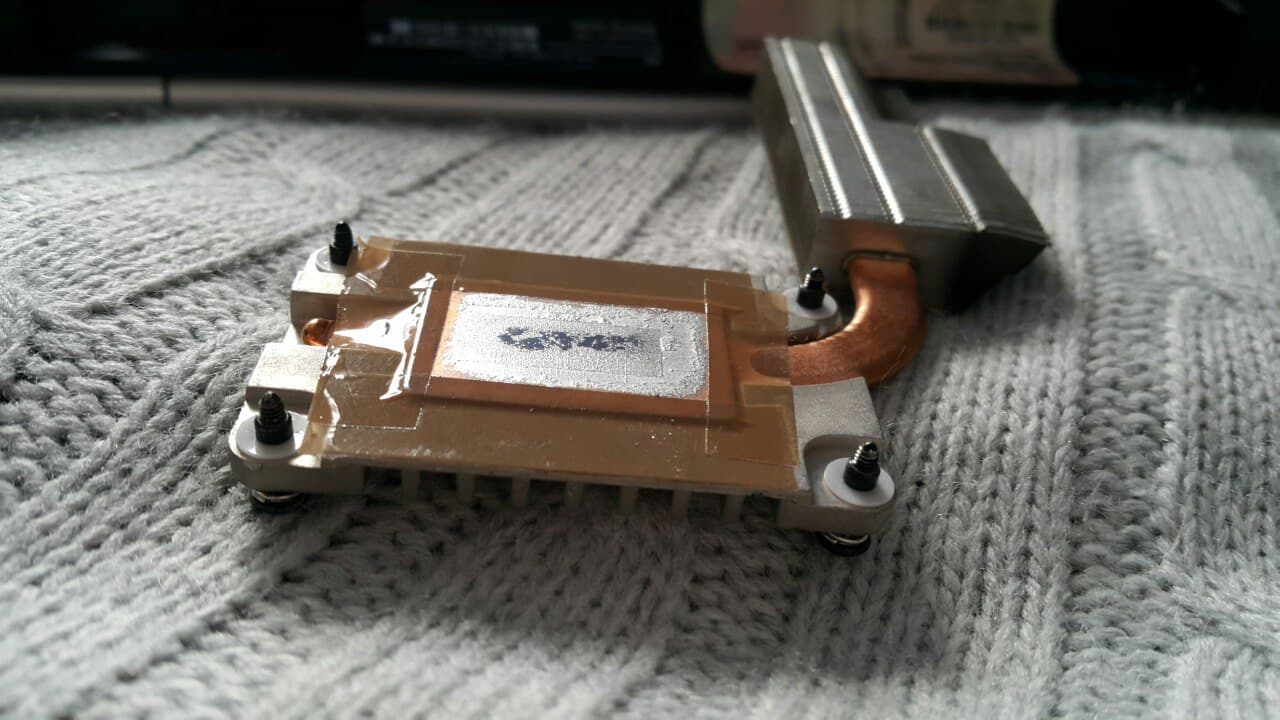

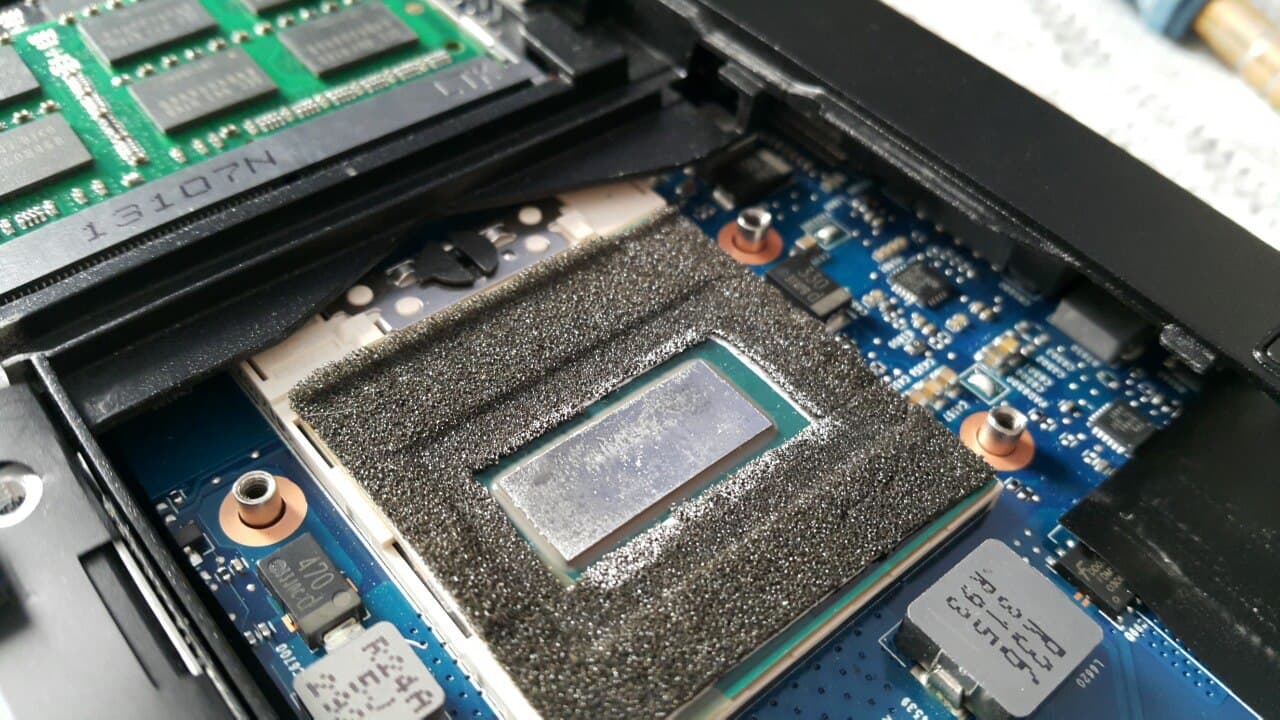

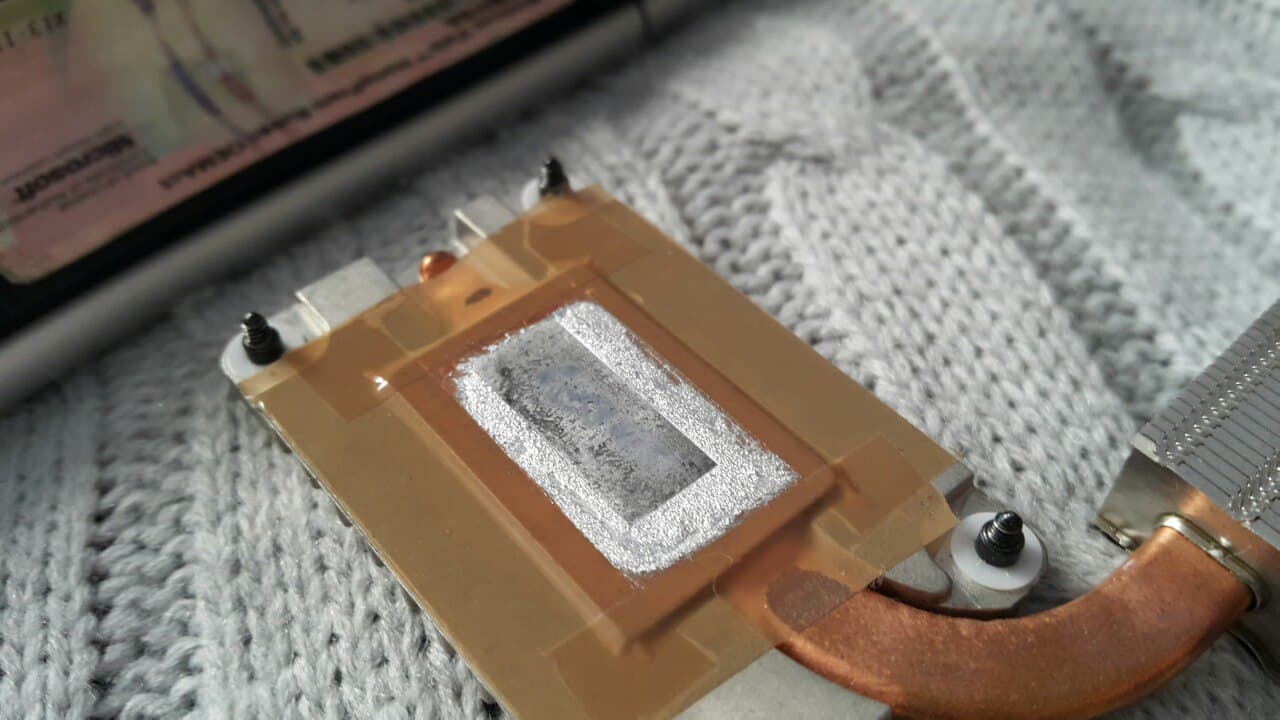

Галлий прекрасно взаимодействует с медью, просто впитываться в медь, образуя на границе между металлами корку интерметаллидов. Последние не являются металлами с физической точки зрения и обладают плохой теплопроводностью. На реакцию взаимодействия указывает не только корка, но и уменьшение объема ЖМ, что иногда объясняют его испарением. Но это не так, металл не летуч при обычных условиях и это хорошо, поскольку по токсичности сравним с мышьяком.
  Rm76

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 27.07.2016
Откуда: Регион 05

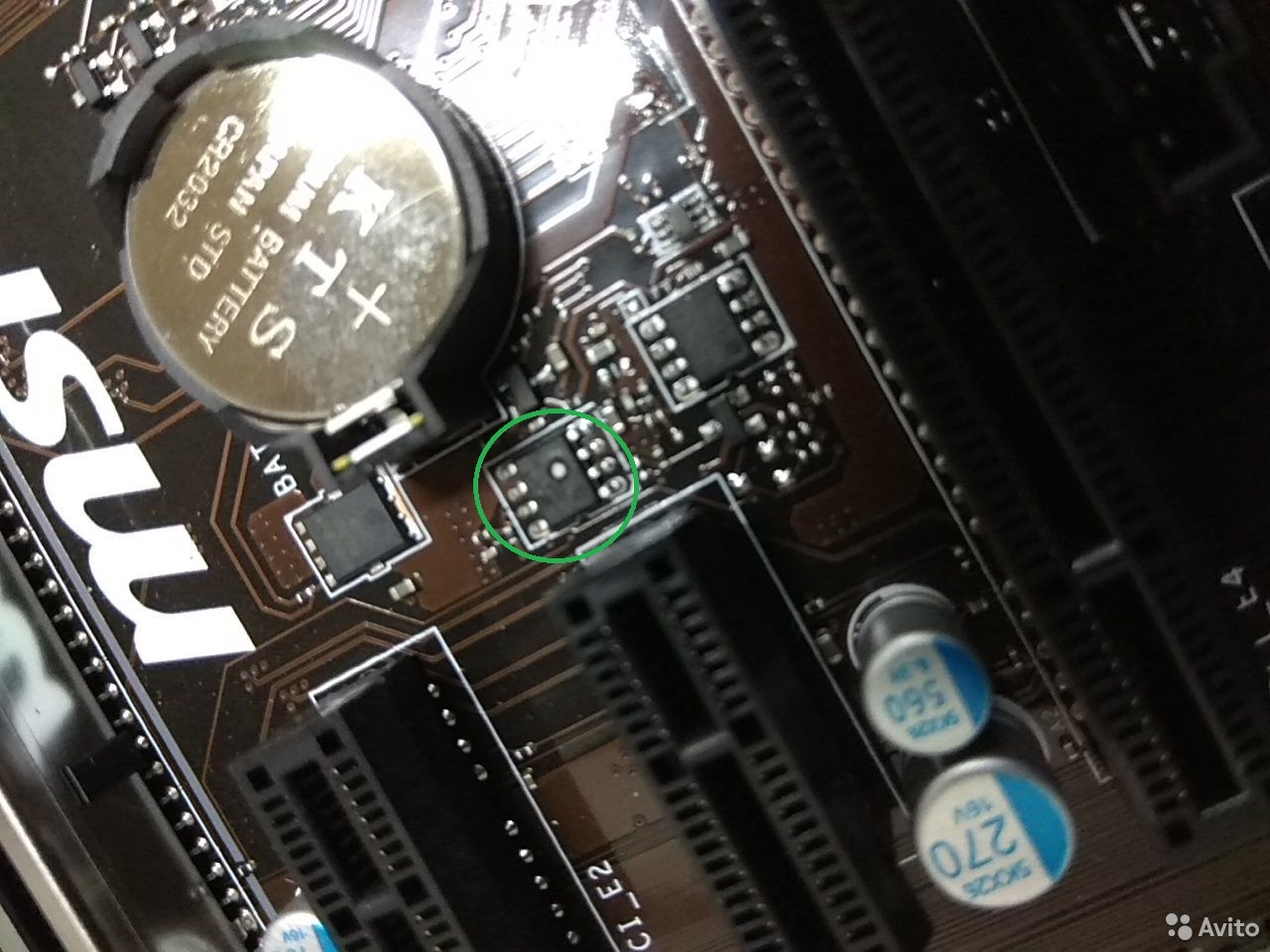

сорри за оффтоп, может кто знает за что отвечает этот элемент на плате? (маркировка неизвестна)
Вложение:
pCMVRbaxCMoj8orHUTPSHIDmCM6p5ALI.jpg [ 253.47 КБ | Просмотров: 651 ]

доска msi z270-a pro

_________________
Люди, ненавидящие кошек, в следующей жизни будут мышами.

  arun

Member
Статус: Не в сети
Регистрация: 18.09.2019
Откуда: Екатеринбург
Deniss_K писал(а):
А при прошивке прищепкой больше шанс убить только чип биоса

Ну это так постараться нужно

_________________
M8H and Z170i-QQLS/9400F/9600KF-5GHz-3700/QL3X-4,7GHz/Z370i-QQLS-4,7GHz-2900

  p5ych0

Member
Статус: Не в сети
Регистрация: 17.02.2017
Фото: 1
Rm76 по фотографиям сложилось ощущение что может быть такой же как чуть ниже, пока фотографий где хорошо видно маркироку не нашел.
#77
#77
  Diego89

Junior
Статус: Не в сети
Регистрация: 14.04.2020
Привет подскажите пожалуйста
Касперский remove tool нашел Троян, пк перзапустился

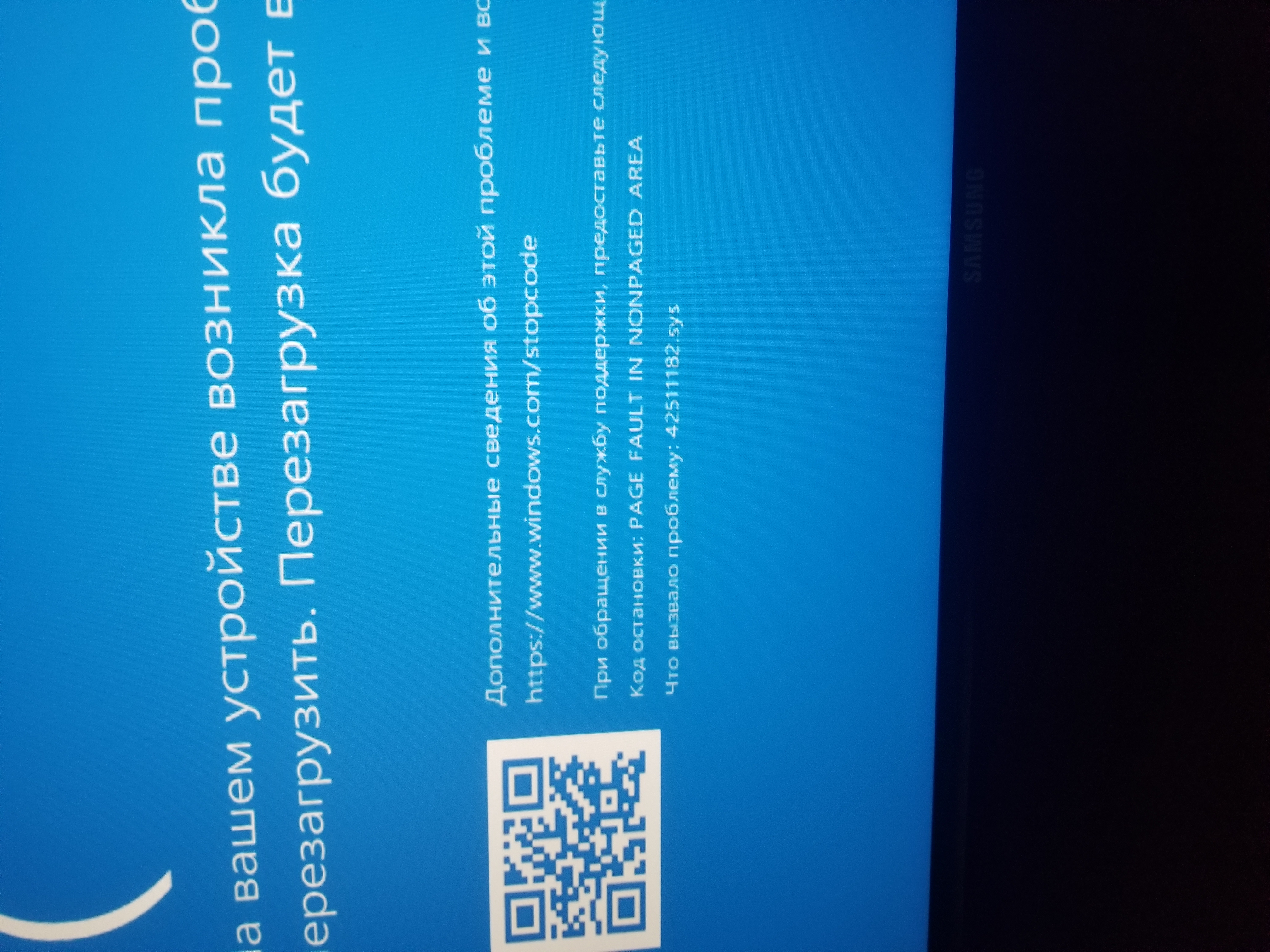

Но появился синий экран с page fault in nonpaged area
И биос ресет, и так по кругу, постоянно перезапускает!!!
Мог ли Каспер затронуть модифицированный биос, как это исправить? Материнская z170 gigabyte
  Rm76

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 27.07.2016
Откуда: Регион 05
p5ych0 писал(а):
по фотографиям сложилось ощущение что может быть такой же как чуть ниже, пока фотографий где хорошо видно маркироку не нашел.

а что это вообще? может без неё будет работать, если выпаять тупо? просто на барахолке ман продаёт, говорит не рабочая, там ещё нога в сокете погнута.

Добавлено спустя 6 минут 7 секунд:
Diego89, похерил ОС Каспер.

_________________
Люди, ненавидящие кошек, в следующей жизни будут мышами.

  Diego89

Junior
Статус: Не в сети
Регистрация: 14.04.2020
Rm76 не подскажешь как зайти в безопасный режим win10
Вложение:
20201229_121422.jpg [ 3.48 МБ | Просмотров: 589 ]


  egorov86

Junior
Статус: Не в сети
Регистрация: 03.06.2015
Неужели ни у кого нет мыслей на тему будет ли проц с пинмодом работать на материнке с поддержкой 1151v2? Поясню, отклеить скотч с изолированных пинов не проблема, но два закороченных пина закорочены оловом, когда делал пинмод варианты с карандашом и фольгой не прокатывали, удалять я его физически не хочу, по крайней мере пока... отсюда и вопрос...
  Rm76

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 27.07.2016
Откуда: Регион 05
Diego89 писал(а):
не подскажешь как зайти в безопасный режим win10

3 раза хард резет/обесточить (там подсказки будут в дополнительно)
попробуй вытащить планки оперативки, вставляй по одной, сбрось биос в дефолт тоже

_________________
Люди, ненавидящие кошек, в следующей жизни будут мышами.

Последний раз редактировалось Rm76 29.12.2020 16:16, всего редактировалось 2 раз(а).

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 22481 • Страница 483 из 1125 • <  1 ... 480  481  482  483  484  485  486 ... 1125  >
-

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: pavka_k и гости: 30

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
