Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Внезапно модули запустились на 3800 (раньше дальше 3733 вообще не запускались).
Пришлось сбросить в авто tRFC, tFAW до 20 поднял, RTL\IOL авто. Лайт-тест прошли без ошибок. Есть смысл вылизывать это дело?

iMeXaHuK, у тебя ещё поле непаханое по работе с памятью, но это не в данной теме обсуждается.

Имеется
Плата z390 Phantom Gaming 6 + i5 9600kf + HyperX Predator 3333 2x8Gb.
А также проблема - не меняются напряжения VCCIO (0.95) и VCCSA(1.05) только дефолт. Биос 4.20.
Поиграв во что-нибудь тяжелое комп виснет и после включается с VCCIO (1.1) и VCCSA(1.2).
А после опять сброс на дефолт. Все остальные напряжения меняются и сохраняются.
Куда копать ?

память в какие слоты вставлена?

Добавлено спустя 3 часа 21 минуту 30 секунд:

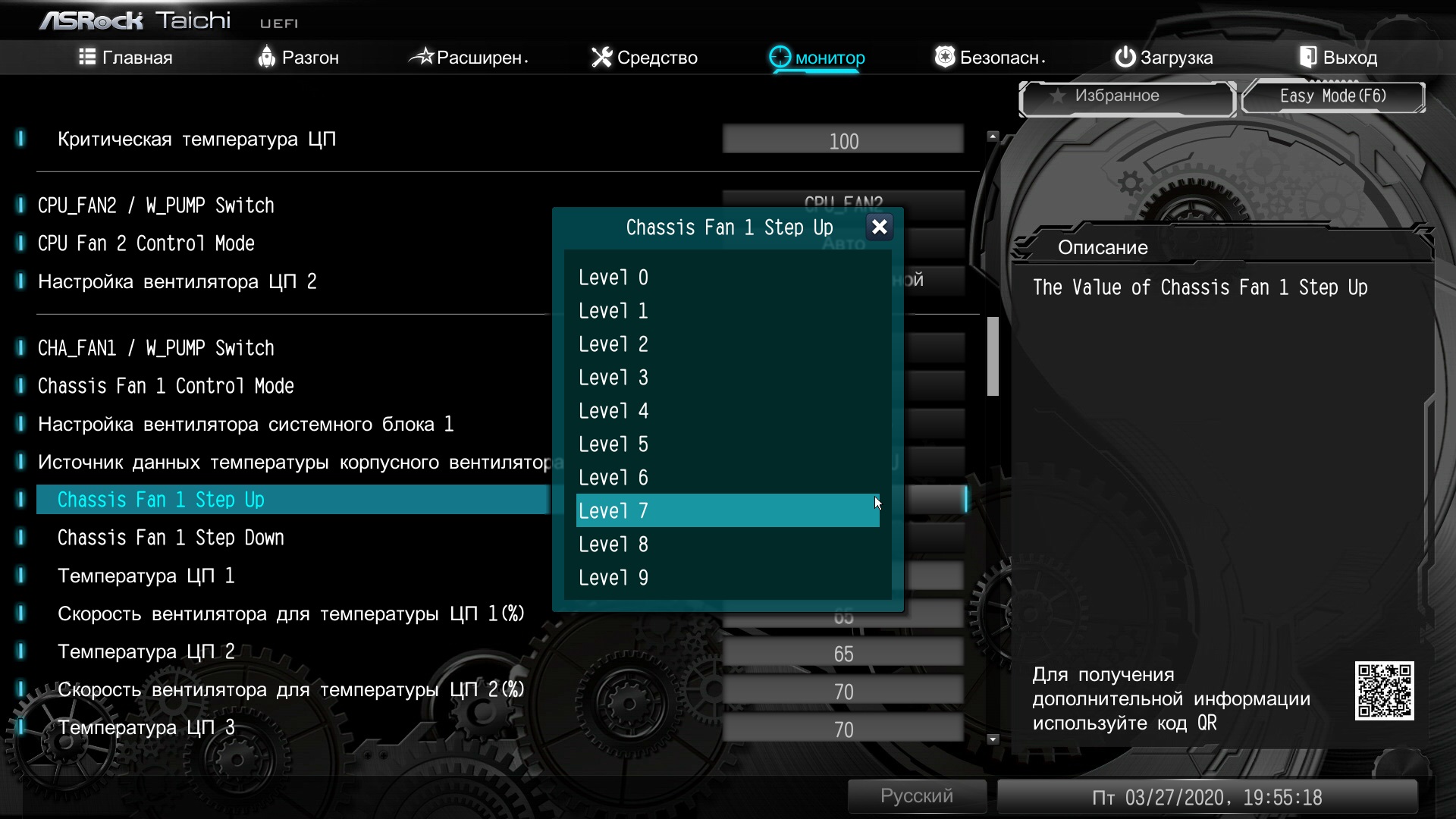

у меня другой вопрос по настройке вентиляторов в асрок тайчи-там черт голову сломит--есть обзорчик подробный?
что за цифры 0-10 ? за что отвечают

память стоит в A2-B2. В A1-B1 аналогичная ситуация. С 1 модулем ничего не меняется.

хм
короче сбрасываешь биос перемычкой-обновляешь его до 4.30 еще раз сбрасываешь и в пусть должно работать.
просто глюк думаю

Z370 Taichi (bios 4.20) частоту 3600 плата не берет даже на CL19, вообще никак. С 3500 CL14 работает без проблем. В чем может быть причина?
#77

Sergey_Lev, возможно на нечетном cwl запустится.

miwa
Я так понял это время реакции скорости вентиляторов на изменение температуры.

Вопрос к знатокам, как можно сделать, что бы скорость корпусных вентиляторов была привязана не только к температуре процессора, но и к температуре видеокарты. А то играю в Апекс, процессор не греется выше 50-55 градусов из-за этого вентиляторы крутятся медленно и температура видеокарты доходит до 71-72 градусов. Если бы они работали как в Метро была бы ее температура около 67.

меньше значения-вентиляторы быстрее реагируют?

Так выстави в биосе кривую как ты хочешь

miwa
Именно, там Вы можете выставить как при подъеме температуры, так и на снижение. У меня например корпусные вентиляторы на значении 4 стоят, что бы не шумели от какой-то не длительной активности.
Eyemoon
То есть? Вы поняли суть проблемы?

да уже опытным путем понял, что к чему.
от 0 к 9-вентиляторы начинают раскручиваться ( набирать скорость)-медленнее, то есть на режиме 9- очень медленно раскручиваются-поставил пока на цифре 2.

Други, доброго дня. Помогите пожалуйста настроить вольтаж для 8700k на z390 Extreme 4. Bios 4.30, проц скальпирован, память Crucial Ballistix BL16G32C16U4B 16x2.
Взял все настройки из шапки, выставил множитель 47 на камень и 43 на кэш. Настройки напряжения пробовал и с "-" оффсетом и в авто - напруга VID улетает за 1,4. К сожалению не силен в нюансах питания процессора - цель найти компромисс между производительностью и напряжением. В идеале хотелось чтобы в простое напруга падала, а в нагрузке оставалсь в рамках приличия. Скрины из HWiNFO64 и прочее сделаю.

смотреть CPU VCore, а не VID.
Абсолютно не интересен VID, как значение чего-либо для простого пользователя.
Если нужно снижение вольтажа в простое ставите LLC=5, оффсет mode и подбираете смещение в милливольтах. Обычно, на моей практике для 4700 норм было от минус 50 до минус 100, в таких пределах. У некоторых едет норм и минус 150 (минимальное значение, по-моему минус 200)
Еще нужно включить сберегалки C1E и С3, можно, но не обязательно С6.

как мне удалось победить "разгон" на ассроке.

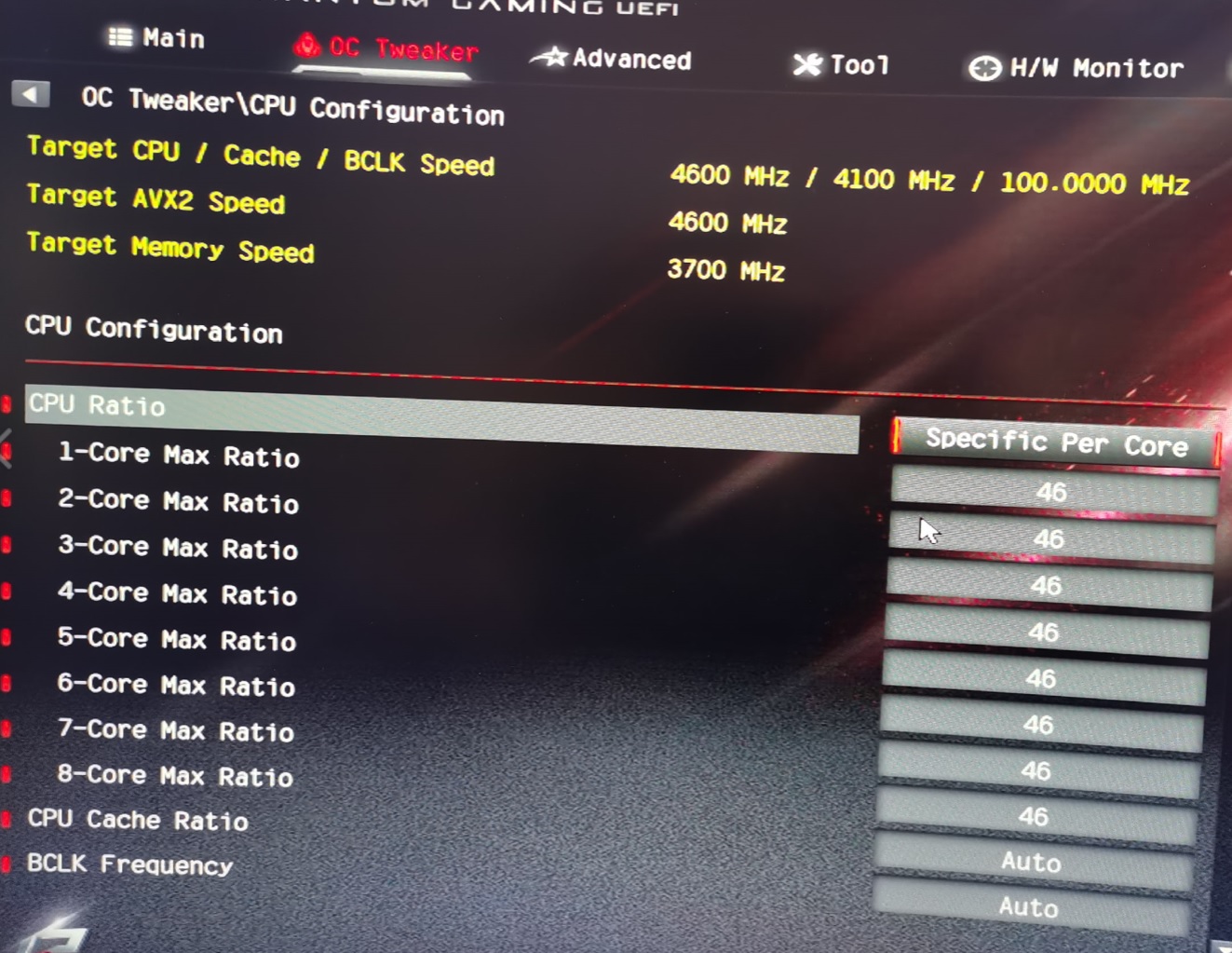

1. выставляем множитель проца не на все ядра. а на каждое ядро по отдельности. в моем случае я поставил 46/46/46/46/46/46/46/46

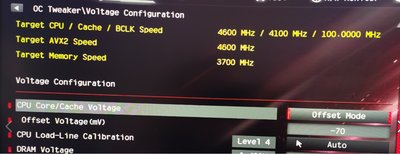

2. настройки vcore CPU - выбираем оффсет авто
3. llc подбираем по потребностям в моем случае LLC4
4. регулируем LLC +/- до нужной кондиции. в моем случае -70

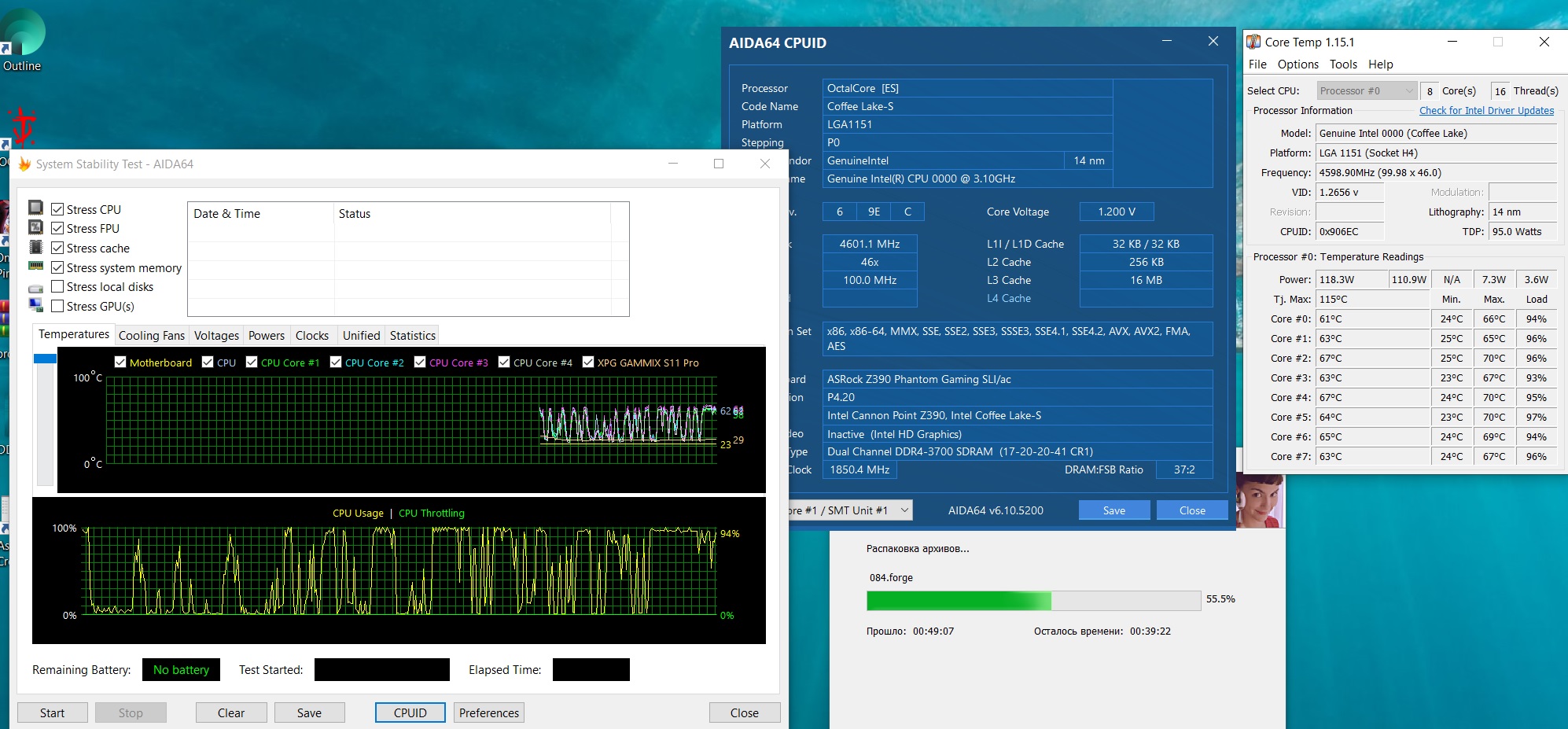

получаем профит: питание проца остается такое же как в авто только до регулированное до нужных значений, никаких задиров как в других режимах до 1.4++v.
во всех других ручных режимах выбора множителя процессора какая то дичь с питанием. биос 4.20 мамка phantom gaming sli/ac

Добавлено спустя 1 минуту 45 секунд:


странно, у меня больше 100 не ставится не в + не в -.

Alexshanghai
А не

да какая нафиг разница? что то асрок что это. биос отличается дизайном. косяки у мамок одинаковые.

Alexshanghai в том и разница, что на Extreme 4 минус 200.

ну ок. я думал ты не доволен моим методом разгона)) а то что там -200 так и шут с ней. не особо то это и поможет..
