Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Чуть позже - по делам ехать нужно

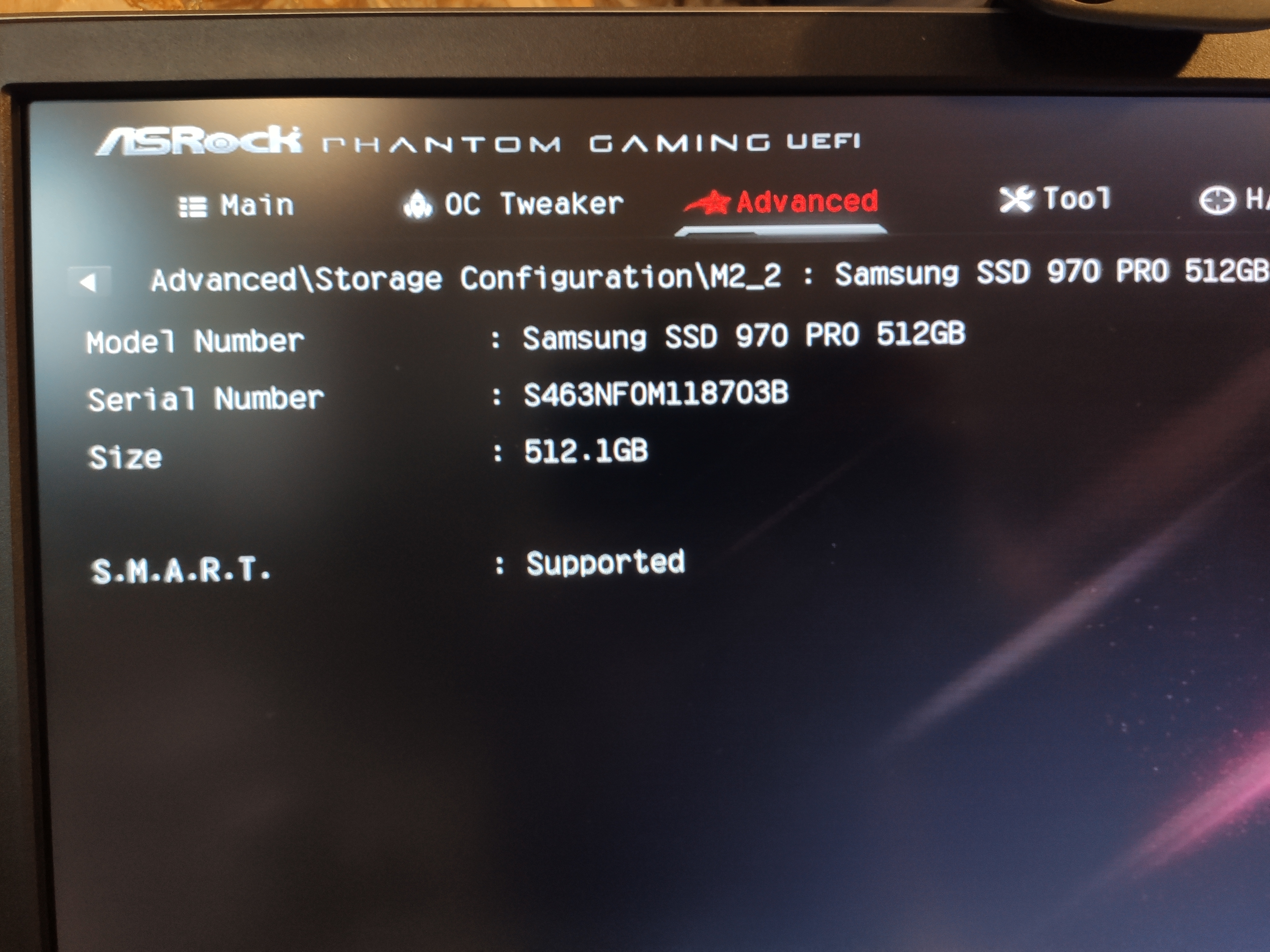

Зайди сюда

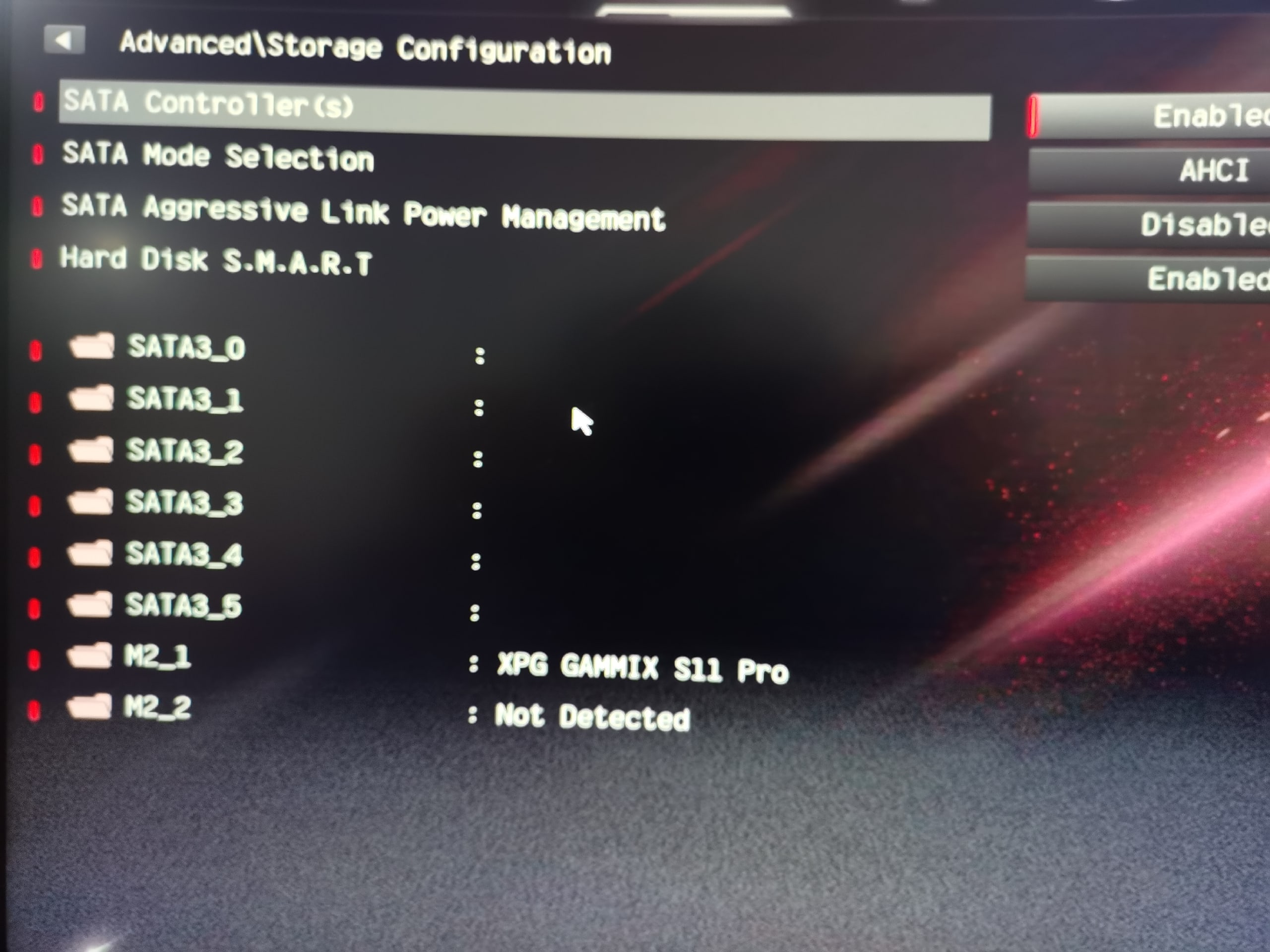

и кликни на М2.1 или на М2.2- где у ьебя стоит ссд и заскринь- чего там будет "нарисовано"..

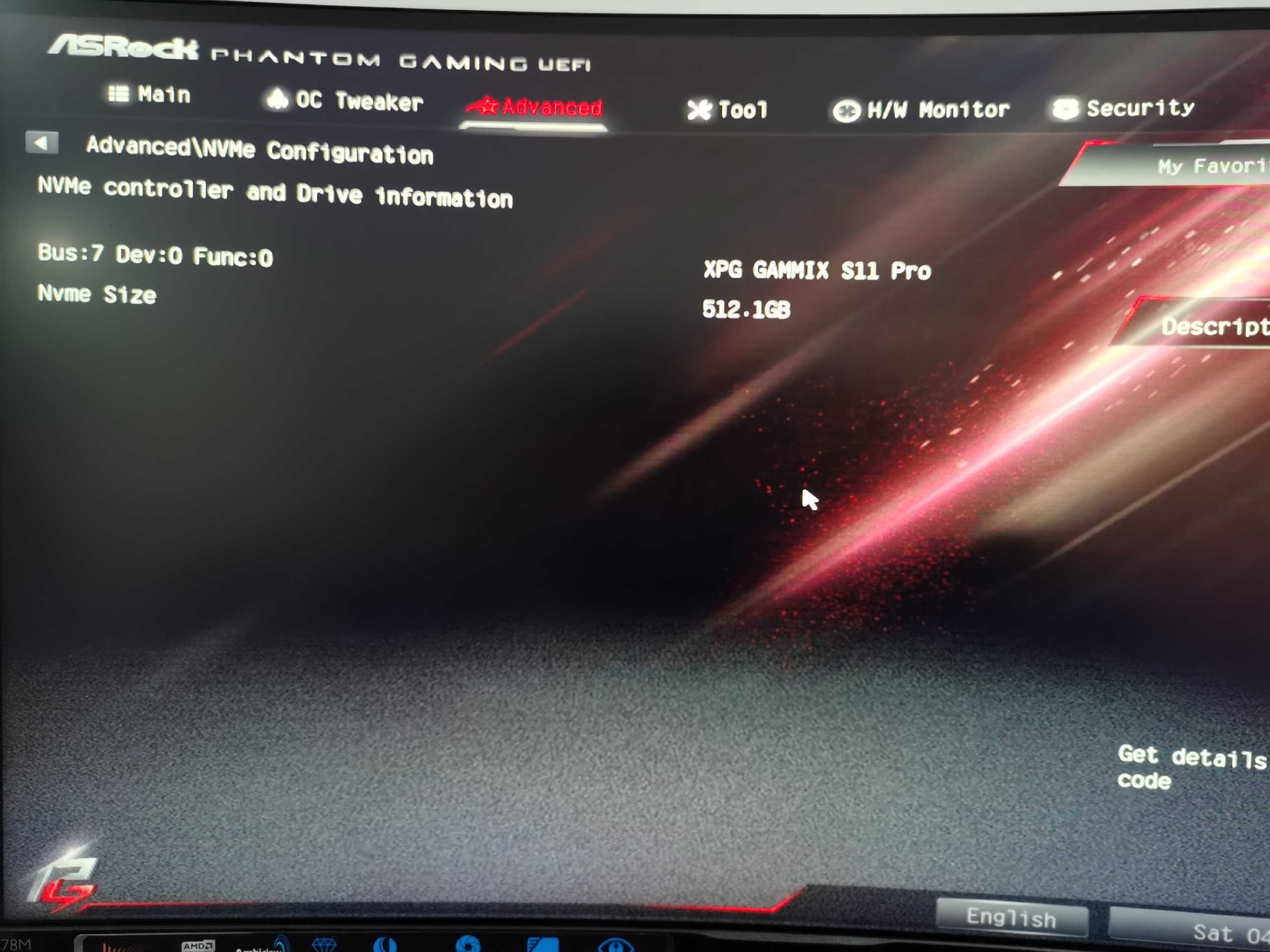

См фото

GumanoidT Хмм.. Х-з.. Пиши в саппорт..

[quote="GumanoidT"]
ну и где хоть слово про NVME?

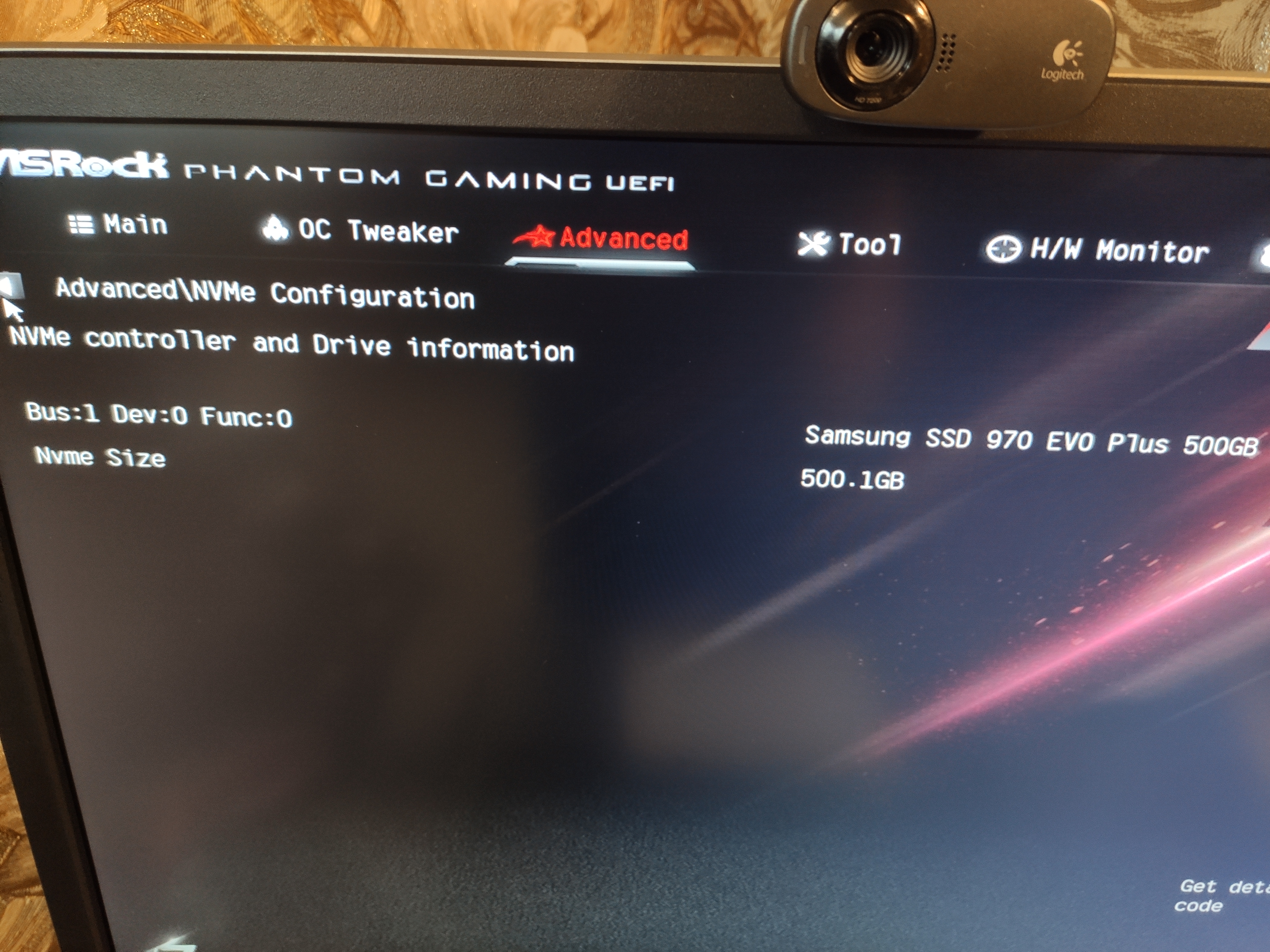

Вставил Эво плюс, та же петрушка

здесь хотя бы написано nvme size 500g =)

Это ты решил прикольнуться? Или хочешь сказать, что NVMe диск может работать в сата режиме??

ХЗ.

Вопрос: на ASRock Z390 EXTREME4 можно завезти 7700к с/без танцем с бубном (биос/пинмод)?

Поставил LLC4 и -100 по Оффсету = в макс нагрузке 1,232V при 4700 на все ядра и 4300 кэш. Как и говорил Alexshanghai - больше -100 Оффсет не дает выставить. Кстати, что лучше в моем случае LLC 4 или 5? Сберагалки не включал, оставил эти настройки из шапки. И вопрос по кэшу - пробовать повышать множитель или так и оставить с разницей в 4? Или если повышать множитель кэша то и множитель камня пропорционально?

Кстати, тут немного экспериментировал и выяснил опытным путем, что SpeedShift прилично снижает производительность. Если его выключить, то в Time spy получается на 870 очков больше при стоковой частоте ЦП.

экспериментируйте.. У ого-то лучше на LLC4, у кого-то на LLC5

Добавлено спустя 44 секунды:

3-4 единицы разницы.. Лучше 4..

а зачем ты его вообще включал? он по дефолту выключен

Alexshanghai По дефолту он как раз включен.

В общем ответил саппорт асрока:
Текст запроса: Hi, When I installing NVMe SSD in motherboard it switch off SATA 0 and SATA 1 ports. Manual says the SATA 0 and 1 ports disables when using SATA M.2 SSD storage. I'm using NVMe pci-e 4x gen3 disk, What wrong? I extremely need to use all 8 sata ports!
Текст ответа: Thank you for contacting ASRock. Regarding your question, if there is M.2 SSD plugged to M.2_1 slot SATA0 and SATA1 will be disabled.

Мамку сдал, вернул назад Hero VIII.
p.s. Асрок не смог обеспечить стабильность 9900К на 5ГГц на все ядра с настройками по напряжениям, на которых 9900К без проблем работает на Hero VIII. Это фиаско...

Я писал на линере в ветке таичи. Проблемы с vdroop при фикс вольтаже. Плата при этом просто и легко работает в оффсете.

значит у нас разный дефолт. у меня выключен..

Добавлено спустя 1 минуту 57 секунд:


моя ассрочина в мануале вообще отказывается работать хоть какой ей вольтаж... какой то массовый баг видимо. первая и последняя асрочина что я себе купил...

Добавлено спустя 9 минут 45 секунд:


что то я не понял их объяснения. что значит "если подключен m2, то 0 и 1 отключаются?" любой м2 или м2 сата? или м2 nvme тоже?

получается так. что странно.. на других материнках все ОК при NVME.. Даже на Z390MPro4- дешман-дешманом..

у меня LLC4 -70 ~= LLC5 -30 какой то заметной разницы не увидел. сребегалки я включил базовые c1-3. не вижу никакого смысла их выключать. и режим производительности в винде выбрал сбалансированный.
