Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

tayz0n
то, что берет 4800MHz у кого-то без скальпа, значит только то, что более удачный процессор и/или установлена "башня" уровня NH-D15.
9900К скальпировать не обязательно, т.к. профит мизерный, в пределах 3-4 (правда есть случаи до 12С).
Стабильность стоит проверять ч/з ОССТ/Prime95/AIDA-FPU и игры, LinX больше подходит для выявления макс. температур при макс. нагрузке, которую вы навряд ли увидите.

tayz0n
Я скальповал, припой с косяком положили

Спасибо всем за советы
Просветили запутанный мозг

А всякие вторичные настройки типа PLL VSSCO и прочих, стоит покуртить? Даст ли это что то?

Добавлено спустя 16 минут 13 секунд:
UPD:
Запустился на 4.8ghz 1.29v (LLC Level2) - прошел АДИДА последнюю все стресс тесты вместе, кроме GPU и Диска в течении 19 минут
Максимальна темп 87 градусов по одному из ядер
AVX не трогал, можно сказать что все хорошо?))

Какой разгон...Сток само собой.Проц 8400,не самый удачный в плане вольтажа,если судить по другим.Но выставил все в самый минус на оффсете.На фиксированном вольтаже стабилен примерно на 0,980в.При меньшем уже Линкс не пройти.На оффсете выходит чуть больше 1в.Память никакущая,Corsair Vengeance LPX [CMK16GX4M2A2666C16],не дает снижать первичные тайминги вообще(вторичные лень ковырять),просто переписал ХМР профиль и все.
По нагреву:мерил и пирометром и термодатчиком.При прогоне Линкса с небольшим объемом задач греется с обратной стороны-около 62гр(около верхнего винта крепления бокового радиатора питания).Вроде,не много.Но,если сравнить с 4690к на МСИ z97 Гейминг 5(а там в таком же тесте вышло 65гр),то уже не так радужно:8400 есть 88вт,а 4690к в районе 135-137вт на 1,296в.

Немного не нужной инфы , asrock z390 phantom gaming x из плеера идет с коробки с версией 1.10 , тоесть можно ставить кс сразу и спокойно. проверенно на 4ех экземплярах.

Добавлено спустя 4 минуты 28 секунд:
не рекомендую ллс2 на taichi ultimate, просадки в 40 мв в тяжелой нагрузке, оно того не стоит и не имеет логики, 3 градуса по врм по сравнению с ллс1 которая на 10мв завышает напругу но держит ее стабильно при любых нагрузках, вплоть до 310 w.

при фикс ЛЛС2-для меня самый лучший режим

в который раз уже разъясняю
LLC-уровень должен быть выбран таким образом, чтобы в нагрузке БЫЛА просадка
40мв вписывается в нормальную просадку при увеличении нагрузки
именно так и должно всё работать

уровень LLC при котором происходит повышение недопустим

общая рекомендация для асрок z390 - настраивать офсет при LLC5 или LLC4
корректно настроить стабильный фикс режим удаётся не всегда (от версии платы и биос)
офсет работает лучше, с более низким и более точным напряжением

офсет на асроке это либо слишком завышенная напруга либо слишком заниженная. какие плюсы от офсета ? пики в 1.3в на рабочем столе и слишком низкая напруга в нагрузке. для неудачных камней на повседнев ок

При правильной настройке все работает корректно
1.3в на рабочем столе и падение напряжения под нагрузкой - именно так все и должно работать собственно

Добавлено спустя 11 минут 26 секунд:

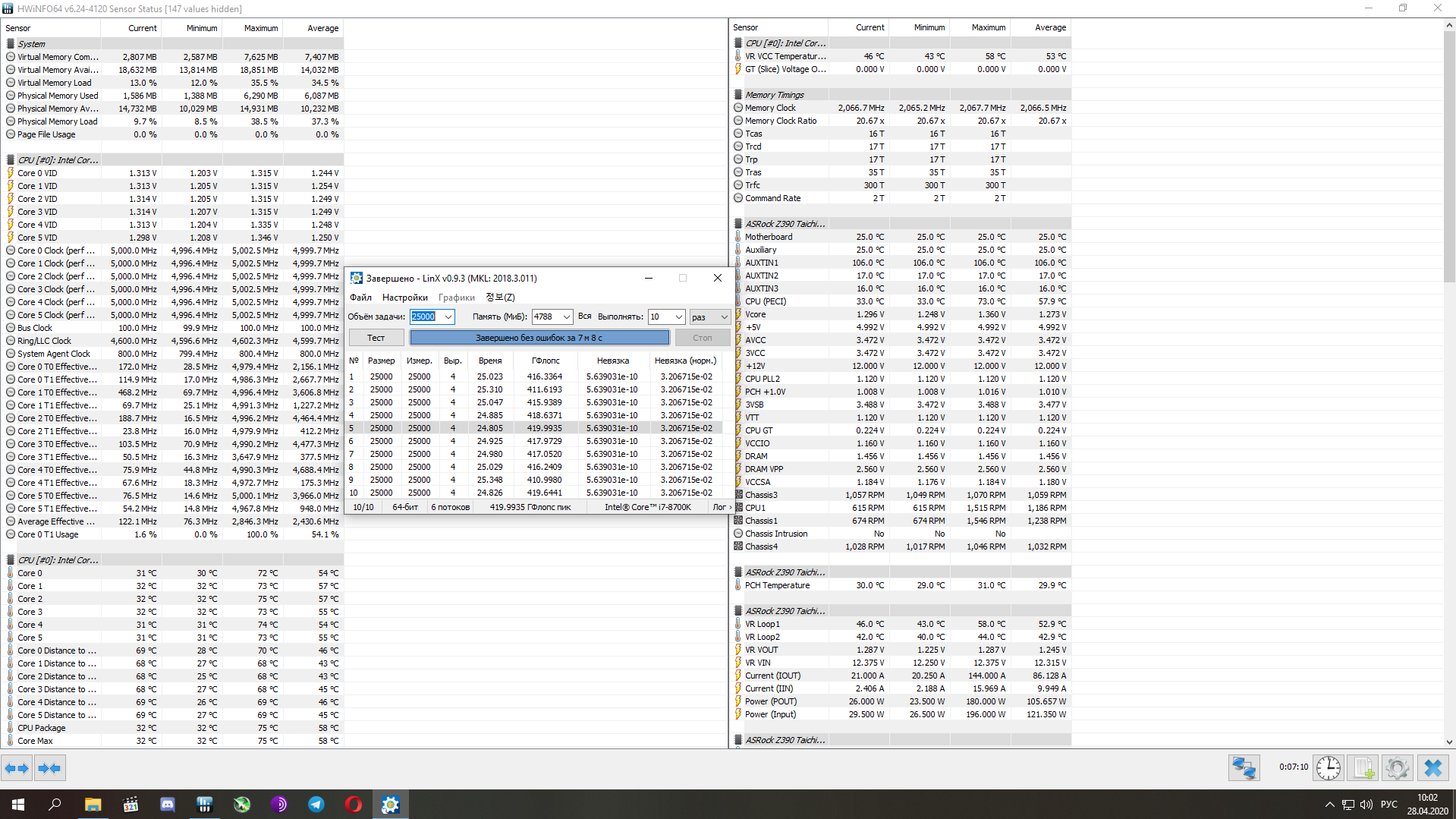

4.9/4.6 LLC4 off-30
всё важное отметил на скрине

ок, спасибо

хмм, так мясо то-же ведь с даблерами 4-фазка(8) по сути, видимо там силовые лучше чем у Асрока b360, и что только подтверждает что "количество количеству=рознь". Имхо.

Спасибо за инфу!

Так и есть.Даже плата с Ивиком 3570к(4500 при почти 1,35в) на AsRock P67 Pro3 https://www.asrock.com/mb/Intel/P67%20P ... ad&os=BIOS греется также -60гр(но с прокладками Гелид Экстрим)

4,8/4,4 ЛЛС5 офсет -10

Всё время сидел на фиксе,решил попробовать по твоему примеру оффсет -30,удивился как это круто работает,неплохо температуры упали в линксе в связи с низкой напругой в нагрузке

Доброго всем!
HELP!
Возникла поблема, с которой не понимаю как справиться.
Прошу сильно не ругать - это моя первая попытка сборки компа. Послений раз я собирал сам компьютеры 25 лет назад. Сейчас все куда сожнее стало. И вот решил с сыном собрать игровой.
Сегодня (28.04) привезли все комплектующие (брал в Плеере - Москва) и мы потратили с сыном часа 3 на сборку.

Все строится на следующей базе (делал частично по рекомендациям здесь Ветка выбора компьютера до 200.000 рублей. #16745172):
01. MB ASRock Z390 Phantom Gaming 9
02. CPU Intel Core i7-9700K Coffee Lake-S OEM
03. GPU GigaByte GeForce RTX 2060 Super Gaming OC 8G 1815Mhz PCI-E 3.0 8192Mb 14000Mhz 256-bit USB-C HDMI 3xDP GV-N206SGAMING OC-8GD
04. PSU Thermaltake Toughpower Grand RGB 850W Gold
05. Case Thermaltake Commander C34 TG ARGB Edition
06. Fan Noctua NHD15S
07. RAM Kingston HyperX Fury RGB DDR4 DIMM 3200Mhz PC-25600 CL16 - 32Gb Kit (2x16Gb) HX432C16FB3AK2/32
08. SSD M.2 Silicon Power P34A60 1Tb SP001TBP34A60M28
09. HDD Western Digital WD 2Tb Black WD2003FZEX

Все собрали, все установии, все подключили по инструкции:
* Поставили процессор.
* Поставили память в слоты DDR4_A2 и DDR4_B2 (как рекомендует инструкция)
* m.2 подключили к M2_3 (он делит линию с SATA3_4 и SATA3_5 - знаю)
* HDD подключил к SATA3_0_1 (он делит линию с M2_1 - знаю)
Подключил дисплей к HDMI материнской платы.

Включили питание. Все светится, все крутиться, но выдавало ошибку A2. Дисплей не включался.
В мануале читал

После этого поотключал все SATA - ошибка оставалась.
Снял M.2 - эфект тот же. Дисплей не включается.
После чего вставил USD флешку с установщиком Win10. После показа ошибок Dr. Debug погас. Дисплей не включается. Переключал на видеокарту - эфекта ноль.
При перезагрузке уже с вынутой флешкой ошибки светиться перестают. Но экран все-равно черный.
Проверял подключением по HDMI к телефизору - этот же эффект. Черный экран.

Полистал здесь в ветке. Наткнулся на походую проблему ASRock LGA1151/2 на чипсете Intel Z370/Z390 (Coffee Lake) #15514782
Снимал планки памяти (стояли как в мануале A2 и B2) и менял местами. Ставил по одной. Не помогает. Проходит Dr. Debug и все - черный экран.

Ниже привожу перечень сообщений, выдаваемых Dr. Debug:

08, 0A, 7F, 19, 30, 98, 00, F7, 60, 8A, 62, 79, 99, 96, 91, b2, 99, 9C, b4, A2, A8, A2 - долго, 99, A2, 25.

Система стоит все крутится.

К сожалению проверить систему не начем. Нет альтернативных компонет.
То ли это камень не работает.
То ли это оперативка дурит.

Даже не знаю к кому обратиться и что делать.
Уже все настроение в тапках оказалось.

Так еще и этот карантин - никуда не отнести комп, чтобы помогли с сборкой и диагностикой.

Может кто дать дельные консультации?
Или же оказать услугу частнго визита (г. Красногорск) для диагностики!?

Murrom
Да вроде бы стандартным путем начать можно.
1. Сброс БИОС обязательно. На плате перемычка или что отвечает за это.
2. Вставить минимум компонент - проц, планку памяти, подключить к встроенной графике, включить и посмотреть.

Как минимум еще нужно проверить, как вставили проц. Могли погнуть контакт в сокете.

Спасибо - сейчас будем пробовать этот подход

Добавлено спустя 7 минут 8 секунд:
Очистили BIOS через Clear CMOS Button
В итоге система висит на ошибке A6

Будем дальше пытаться отключив все, и подключая постепенно

А спикер что пиликает?

И фото бы не помешали, чтобы видеть хотя бы что-то...

если не включается монитор, то проблема явно не в накопителях. я бы вынул ВК и подключил мон к МП. проверку памяти проводить по одиночке, не в паре! поочередно менять слоты, не исключая A1 и B1. если ничего не помогло, то думать о замене процессора - есть вероятность, что при инсталляции словил статического коротыша... было уже, имею горький опыт.

Murrom
в сети пишут, что это не ошибки старта, это уже проверки прошли, POST пройден. Не может начать загружаться.
Соответственно, первым делом нужно выяснить, куда идет видео по умолчанию. Для этого лучше всего вытащить внешнюю видюху на время (какое видео выбирается биос, зависит от настройки). Загружать надо с включенным монитором, чтобы его могла электроника определить для вывода. Также нельзя подключать HDMI->DP, порт DP может быть только источником сигнала в такой связке, без использования активного конвертера (на всякий случай). И попробовать другие видеовыходы.

Также забавно, нашел случай, когда подобный код ругался ... на USB-мышку.
