Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

У меня llc4 и -50 граница, на которой может вылетать драйвер встроенной графики. А на -60 драйвер может вылететь прямо после логина без всякой нагрузки...
Нормально на -40, но либо надо ставить дико воющий вентилятор, либо два, т.к. в линксе температура 86-88 и потребление более 170 Вт пиковое...
А при llc5 нет-нет, да и вылетит видео при любом оффсете...
Пробовал играть напряжением памяти, ее частотой, sa, io, не помогает. Только поменьше оффсет.
А ещё в последнее время линкс 0.9.6 чудит, выдает ок, но невязки разные, как и невязки норм. Как будто при очередном прогоне памяти не хватило.

Товарищи, раз уж пошло такое обсуждение обсуждение, есть два вопроса:

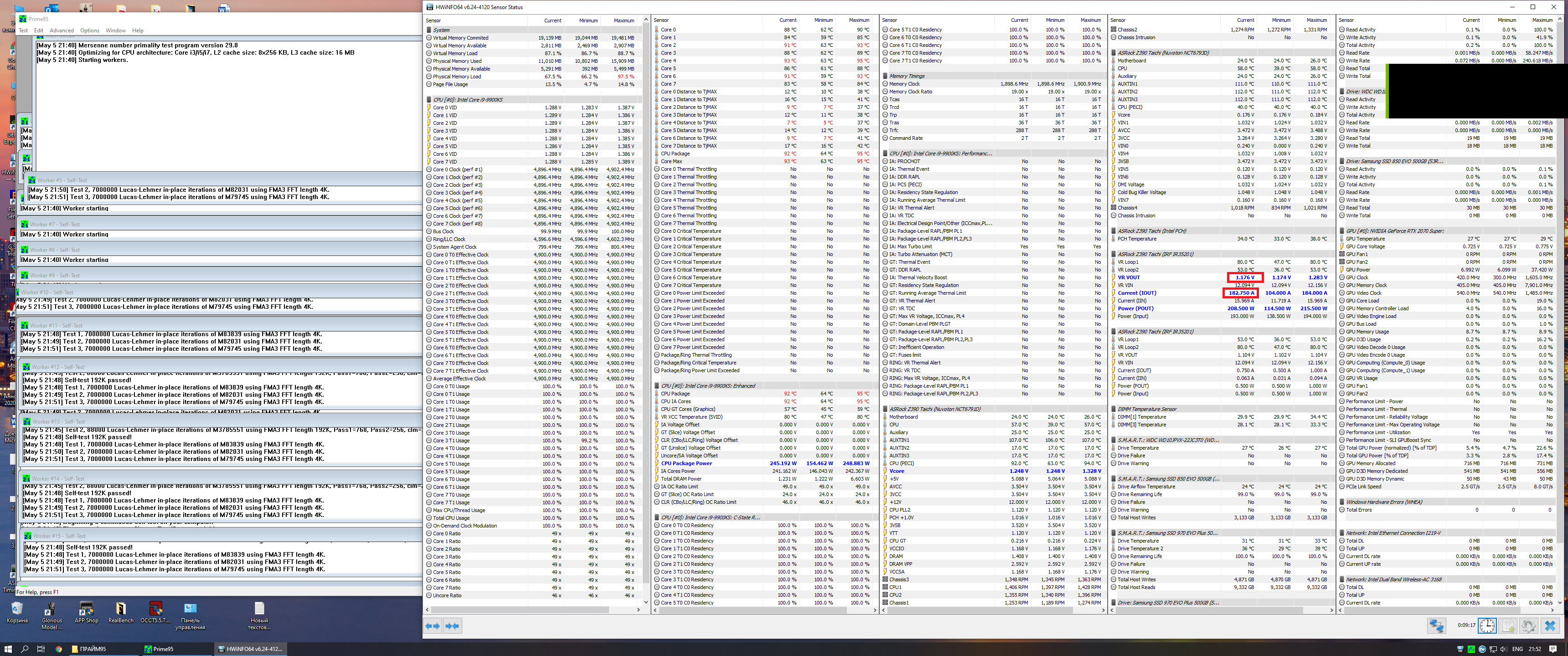

1. Какой ток считается безопасным для 9900k? К примеру прайм, сейчас, стал горячее и прожорливее чем ЛинХ. Погонял 20 минут, вот что вышло

2. Что показывает датчик VR Loop? Точнее где он находится, где-то около врм? Есму можно верить?

А так, надо завязывать с такими тестами. Далее стабильность будем смотреть в обычной работе.
Еще интересно 9900ks, для кого его выпускали, если поставить напряжение и прочие настройки процессора в авто, то даже АИДА64 обеспечит ему тротлинг. Наверно поэтому гарантия на него год.

Добавлено спустя 42 секунды:
AlexRR77
Спасибо за информацию по LLC4, если вдруг, буду использовать без видеокарты и будут проблемы, хоть пойму причину

Лимит мощности это 193 ампера для этого цпу, на полной кочегарке безопасное 1.2в максимум, как правильно уточнил nucl3arlion- если ровно считать то 1.212,. Для дома vCORE Auto это режим Adaptive, и как сказал выше Хулигано, наилучше LLC4 юзать или LLC5 .

Скорее всего нужно устанавливать LLC5 для 6-ядерников, а для 8-ядерникрв - LLC4.

Добавлено спустя 7 минут 19 секунд:
Я продолжаю считать, что у асрока
LLC5- это 2.1 mOhm
LLC4- это 1.6 mOhm

И сопротивления для каждого llc определены и не меняются от вставленного процессора.

на почитай и перестань)))

https://www.overclock.net/forum/6-intel ... ly-do.html

пост номер 4 и 6

Это внутреннее значение цпу - значение сопротивления, которое выставляется для ac/dc loadline по дефолту ДЛЯ КОНКРЕТНОГО ЦПУ.


А в Cpu Vcore LLC сопротивлениях, для 8 ядерника нет выше 1.6 - потому-что там 8 ядерник стоит.

CPU Vcore Loadline Calibration (8 cores)--also known as VRM Loadline

Standard/Auto/Normal: 1.6 mOhms
Low: 1.3 mOhms
Medium: 1.0 mOHms
High: 0.8 mOhms
Turbo: 0.4 mOhms
Extreme: 0.2 mOhms (estimated)
Ultra Extreme: 0 mOhms

То-же самое про "верный" 1.72 для расчётов который ты выбрал:

https://www.overclock.net/forum/28234536-post284.html

The one thing Intel does not state is under what conditions this is allowed. They only give this statement:
1.52 + Offset voltage= 1.72V (8 core processors ONLY; 4 and 6 cores are limited to 1.520v (Why?)

Then below:
15. An IMVP8 controller to support S82 65W and 95W VCCORE need to have offset voltage (33h) capability and potentially
VCCORE output voltage (VID +Offset) may be set higher than 1.52V

Anyway, this "offset voltage" is clearly not the same as 'offset voltage' in your BIOS.
Gigabyte labels this 33h command as "SVID Offset" option.

Enabling this actually causes a power cycle in the motherboard and disables all voltage changing, freezing the last voltage mode as active (no idea why. Bug?)
but then the 1.520v VID cap is removed.
Asus seems to have this removed by default, with no way to enforce it back on.

Мне на ac/dc наплевать.
Представь, что они равны 0.01.
И сами значения сопротивлений llc не зависят от установленных ac и dc от слова совсем.

Добавлено спустя 3 минуты 18 секунд:
Где обещанные измерения?
Не подгоняются под твою теорию?

Посты Фалкона я прочел, когда ты о нем еще даже не знал.

я нужное тебе могу подчеркнуть:

All cores on a processor should have the same default VID, as they have to be binned and tested to be stable before placed on packages to be shipped out. You can see the CPU's original default VID by setting both AC and DC Loadline to 0.01 mOhms, but many CPU's will not be stable when overclocked on auto voltages with these values, when NOT using loadline calibration.

AC Loadline affects operating voltages. This influences the voltage that will get sent to the VRM as a target voltage, *BEFORE* vdroop is applied. AC Loadline bias will change depending on idle and load and also the type of load. The way this influences this isn't fully clear. AC Loadline is in mOhms (resistance) and maximum AC Loadline for 8 core CFL is 1.6 mOhms and for 4 and 6 core CFL is 2.10 mOhms.

Добавлено спустя 1 минуту 50 секунд:


Если ты прочёл о нём очень давно, то что ты тут бёьшся лбом?, тебе уже прямым текстом ссылки дают где человек пишет, а ты нет "черное белое", будет ответ от поддержки я его выложу обязательно .

До тебе не доходит?
AC и DC влияют только на vid, а не на llc.
При dcll=llc становятся показатели в диагностических программах правильными,
читай посты nucl3arliona, который досконально во всем этом уже давно разобрался.

Как то ты совсем плохо его читал))).

Dc load Line только для измерений, а AC Loadline affects operating voltages

AC Loadline affects operating voltages on AUTO voltages (and dvid) ONLY. It does this by boosting the voltage target to the VRM (this is based on the CPUs original preprogrammed default VID at that cache and core ratio) by up to 1.520v at full load (the boost at idle is lower), then letting vdroop drop the voltage going to the CPU to a safe level. Therefore at 1.6 to 2.1 mOhms AC Loadline (values 160-210), Loadline Calibration MUST be kept at Standard or Normal to avoid excessively high voltages that can degrade your CPU!.

DC Loadline does not affect operating voltages, only power measurements and VID, but DC Loadline is best set to the same value as VRM loadline for accurate VID and CPU Package Power reporting when using Auto or SVID Offset (Set after Auto is applied) voltages. VRM loadline = CPU Vcore Loadline Calibration. Don't have the mOhm values in front of me at the moment.

CPU Loadline Calibration should be left at STANDARD if AC Loadline is set to 1.6 to 2.1 mOhms. If you reduce AC Loadline below 1.0 mOhms, then Loadline Calibration can be increased higher. Failure to do this will cause extremely high voltages. (This rule does not apply to manual fixed voltages. Fixed voltages bypass the AC and DC loadlines and give the VRM a custom voltage target which is the fixed voltage you asked for, before vdroop).

SVID Offset applies a gain boost to AC Loadline (increasing VID, VR VOUT and load voltages) for bad CPU samples. SVID Offset can be used to reduce idle voltage/VR VOUT when on auto voltages while keeping load voltages similar to the one you get with SVID disabled, on better CPU samples. To do this, set vcore to auto, LLC to Standard, AC Loadline between 0.95 (95) mOhms to 1.15 (115) mOhms, then enable SVID Offset. This is an undocumented tweak I found.

1) Я же тебе выше написал- считай dc ll и ac ll равными 0.01.
Какое у тебя будет сопротивление llc5.
У меня - 2.1 мОм не зависимо от процессора , вставленного в плату.
2) ac ll НЕ ВЛИЯЕТ на значение llc, если не понял с первого раза

любой
это параметр подсистемы питания. управление осуществляется автоматически
ограничение 256А

в даташите на него почему тогда 193?, на 256, будет макс безопасный 1.110в - что естественно не может быть

255W может?

1) ты сначала попробуй выйди за эти 193А
2) мы многое в даташите превосходим. если хотим. но грамотно.
3) чтобы не горели как спички базовые платы и массовые камни
4) для разгона подобных камней мы используем платы определённого уровня (больше слоёв PCB) и охлаждение определённого уровня. с соответствующей настройкой и температурным режимом
5) тебе специально сокет модернизировали под это дело нарастив Vss (земля) и Vcc (питание), и управляющие контроллеры поменяли и/или перенастроили

Не это всё понятно, покажи мне пожалуйста на практике цифру выше в 193А по току, или 256.
Конкретно что это пин мод или экстрим плата под азотом?- модель какая-то с врм-ом размером с планшет??.

Где по датчикам мониторинга с : Vrout;Iout; Pout - есть такие цифры. А лучше замеры с аппаратуры. Просто такие токи, я лично не встречал.

Видел конечно 300w на ks, но учитывая что там vid почти 1.5 был)))))))))- это такое сказочное значение, реальное потребление меньше, так как там 1.4в с LLC4 было.
Вот скрины и данные по ks стресс тесты на фантоме 10
Владельцы ASrock Z390 Phantom Gaming X, обмен опытом, биосы, вопросы,настройка

Заглядывай в тему , если есть что по ремонту -твой опыт, или своё мнение по плате-юзал же наверно; Найди минутку 2 -напиши там-же пожалуйста свои выкладки, я добавлю в шапку

Кстати ещё новый биос на неё есть -1.30A

Она у меня есть. Но она пока в ремонте))
Вернётся - напишу

А все же, вы считаете 9700 аналогичным 9700К? В даташите 8-миядерники только 95Вт, а мой 65Вт. Биос да, считает аналогично, по дефолту llc4.
Ведь если не считать вылеты драйвера видео встроенного, то Линкс работает с llc5 и -40 даже.

У нас в биосе можно отключить HPET? Кто-то может сказать есть какой-то действительно от этого толк или только вред?
И если он таймер включен в биосе, стоит ли его отключить в самом Windows?

Acdsee

Просвещайтесь..

kiberman
Что мешает тебе замерить сопротивления на твоей плате?
У тебя же фантом?
Измерить llc5 и llc4 по методике Александра.
