Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Да фантом 10,
Андрей, ничего не мешает,скидывай конечно статьи его и методику посчитаем -я не следил за его выкладками и вычислениями, и не в курсе.

От ТП пришёл ответ что они связаны NDA, так что офф инфы мы не получим:



p.s

По второму вопросу в обсуждении - это параметр CPU PLL ORT на Асроке- он в Авто имеет значение Disabled, по этому у кого есть осциллограф можно померить эффективность работы этого режима, ну я думаю можно сходу поставить 64/128 ?

BY_Pashka
Видел этот ролик, но он почти никакой конкретики не дает. судя по нему производительность выросла при выключении в биосе и ОС. Но какие подводные камни это несет?

плохо смотрел- как раз наоборот.. ничего трогать не нужно, особенно в БИОС. Желательно выкл. в винде.

по умолчанию он не используется в windows если речь о hpet таймере, в биосе опция вкл - нужна для того чтобы софт мог использовать и трогать его да не нужно- на новых цпу где инвариантный тск.

При запуске HW info например, в опциях есть использовать Hpet для измерений.

kiberman
Новые ЦПУ это какие? И как узнать точно ли он в ОС не используется? В диспетчере устройств высокочастотный таймер событий же включен или это не одно и тоже?

BY_Pashka
Согласен, в биос трогать не надо, вопрос как убедиться в стоке не включен ли он в винде еще.

Это доступ к нему-драйвер, если hpet принудительно включён в ос это 14 с копейками мегагерц QPC, инвариантый с накруткой от кодеров ядра виндовс это 10мгц; При инсталляциии ос, по умолчанию hpet не используется системой, но софт его юзать может по запросу, если в биосе вкл и драйвер не залочен. Именно по этому выключать его там, не стоит.

https://www.overclockers.at/articles/th ... at-it-isnt

Утилитка - проверяй ею, в теме dpc, я давал простенькую и старенькую PCclock

Добавлено спустя 5 минут 42 секунды:

последние поколения 3-4 как минимум, его постоянно улучшают точность работы с ним и фиксят баги в новых цпу

BY_Pashka
Windows 7 Support: Windows 7 is NOT supported on this motherboard.©

aggression так дрова жи есть)) че не поставить?))))

BY_Pashka
ты не поверишь, чтобы их поставить, сначала надо саму систему накатить (интеграция не прокатывала), вот ее как раз без шаманства ни как :) использовал один трюк и вуаля, а так всегда стопорилось на проверке оборудования - 100% висяк с принудительной перезагрузкой. Осталось еще пару драйверов вычислить и установить.
PS: давно уже писал, что бывает проблема после перезагрузки, отвал usb-портов (мышь/клава) рядом с ps/2... по ходу идут наводки, т.к. при подключении или отключении ps-ки, можно словить или кратковременный висяк или черный экран опять же, с принудительной перезагрузкой.

kiberman
Vcpu=Vvrm-Rllc*I+offset+f(ACLL)+DCLL*I
Vvr_out в данном случае можно брать как Uvr_out
Vvrm по сути равен VID (с некоторыми допущеними)
Rllc=(Vvrm+offset-Vcpu+f(ACLL)+DCLL*I)/I
Лучшим способом будет считать при максимальной нагрузке, например LinX, чтобы погрешность по току была минимальна.
Проблема в том, что на платах остальных производителей мы можем убрать ACLL и DCLL, снизив их значение до 0.01. На платах асрок расчет сопряжен с трудностями, но при равных токах f(ACLL) и DCLL*I не будут отличаться при разных LLC.
Для асрок мы имеем непростую ситуацию:
у нас три неизвестных в двух уравнениях (для LLC4 и LLC5), и проведение замера с иным током даст некоторую погрешность.
Однако было бы интересно всё же увидеть развернутые скрины hwinfo при разных LLC с фиксом частоты ЦП в том числе в простое. Может чего и получится посчитать.

aggression , usb дрова встали те самые "самопальные" китайские? Родных же нет.

AlexRR77

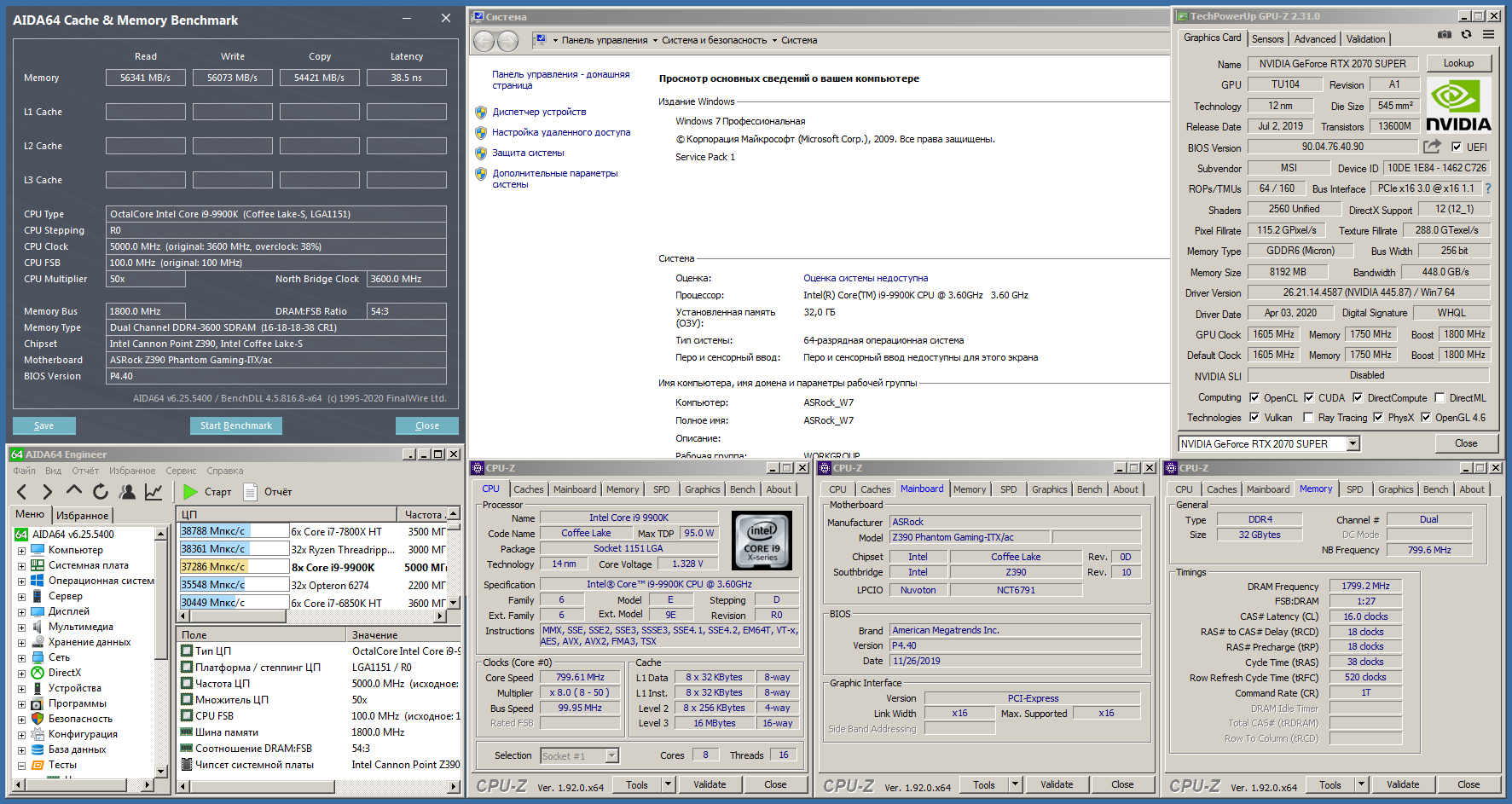

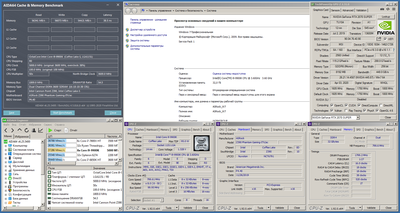

эмм... пока ни чего "левого, на I/O материнки все usb работают:

aggression, так дрова USB 3.1 же родные под Win7 отсутствуют. Я знаю только о патченных, где аналогично видеодрайверу сделали подмену проверки ID, чтобы новый контроллер Gen2 воспринимался драйвером для Gen1. Их интеграция не работает, т.к. inf правленный. Одна из причин, почему я купил Z370, не Z390, не был уверен в полноценной работе этих дров.

PS: а на Z390 нет эмуляции PS/2 мыши? В Биосах Z370 бывает опция для эмуляции мыши PS/2 из USB-мышки.

AlexRR77

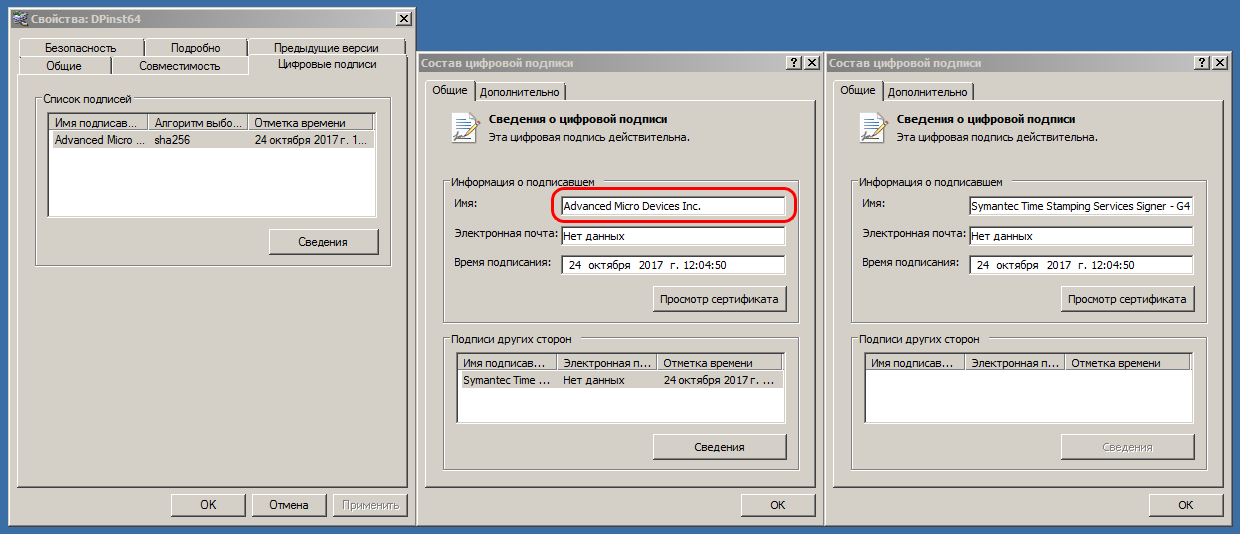

установлены были драйвера с оф. сайта к материнке:
Эмуляция PS/2 есть, но клава/мышь по USB не работают от слова "совсем" (в прочем как и любой USB-носитель), только подключение с PS/2-интерфейсом, после установки дров проблем не имеется.

aggression , хм, так вроде у Asrock вообще нет USB-дров для материнок Z390 на сайте. Ваши как раз выглядят как те самые патченные по набору файлов/папок.

AlexRR77
кхм, и то верно :) ...видимо ранее качнул и вылетело из головы, извиняюсь за то, что внес сумятицу.

aggression , главное, что работают. Сейчас, после врубания в тему на протяжении 1.5 месяцев, уже не думаю, что Z390 для Win7 плохая идея. Встроенное видео i7 9700 вполне пашет, дрова USB, получается, тоже, пропатчены тем же путем. Вот с чем реально не смог пока разобраться, это аудио ALC1220. Куча дров для Win7 с его поддержкой от других плат, ни один корректно не работает. А рабочие с сайта рилтека без панели управления, если захочется, то никаких эффектов не создашь. А, еще обнаружил, что драйвер SATA для Asmedia дико кривой. Работает, но стоило в БИОС выключить контроллер - бсод при загрузке на этом драйвере. Включаю обратно - все равно бсод на этом драйвере. Только откатом системы победил.

AlexRR77
то, что работают - это да, думал так и не получится... до этого ранее пару дней бился, так и не выходило накатить систему, а тут с "пол пинка"... осталось попробовать XP завести :)
Звук сам по себе встал, надо проверить что с панелью Realtek-а. С драйвером Asmedia была проблема на MSI, долгая загрузка системы. Пока не могу вкурить, почему USB 3.0 (на материнке) артачится.

День добрый!

Визуально у меня-по показаниям датчиков на моей плате, при llc авто 4 и vcore авто; в hw info vid и vcore условно совпадают ну разница 10-16 мв максимум, можно считать что они равны.

Без нагрузки в биосе с настройками По дефолту vcore на 800- 0.668в, 3600 = 0.992в; 4700- 1.248 и 5000 все ядра 1.360в

Если я понял, нужно врубить профиль высокая производительность на 4700 и "замерить" vcore idle и load на каждом LLC? -

Ещё момент, лучше наверно вырубить c-states для этих измерений?

offset с llc я то-же уберу для упрощения, будет дефолт VCORE + LLC3-4-5.

Fixed на 1.2в +LLC-1 -2-3-4-5 добавить?

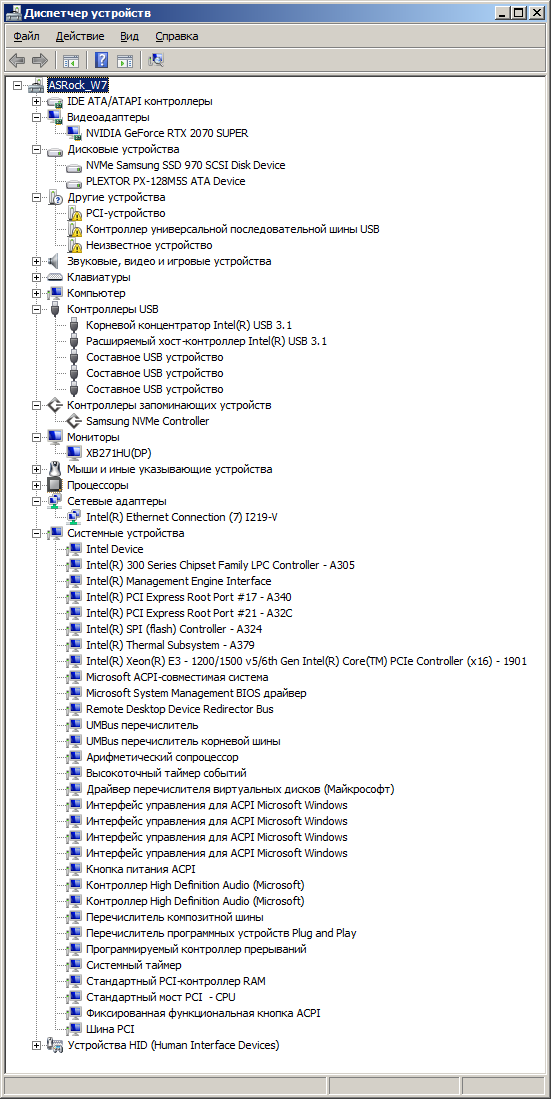

aggression , там вроде тоже чип от Asmedia для USB с Type C которые? Драйвера универсальные, Win7-Win10 с оф. сайта. Неизвестное устройство - если ACPI чего-то там, то вполне вероятно стандартное "CMOS и часы" в системных устройствах. Я когда на MSI откатывал БИОС, оно так определилось. На новых БИОС с новым МЕ уже не определяется автоматом, поставил драйвер вручную. Что за PCI девайс висит, не знаю.
В принципе, на MSI Z370 у меня эмуляция мыши прокатывала, ставил семерку даже без интегрированных дров. На Asrock пока не пробовал.
