Intel DQ77KB

Странно то, что эту плату сняли с производства, ни где у поставщиков её найти ни кто не может, только если остатки. Данные на 31.01.2013

Достойная плата для мини-сервера маленького предприятия.

Обзор платы http://www.ixbt.com/mainboard/intel/dq77kb.shtml
Извращения для уменьшения энергопотребления http://habrahabr.ru/post/151252/

Интересуют способы подключения питания этой платы.
На ней есть разъём DC in для внешнего питания, но и есть внутренний 2 контактный.
Может есть способ подключить питание через внутренний?

Штекер для внутреннего подключения питания, называется "Molex 5557-02r"

Имеется DC адаптор "Sino-American SA124C-12V 100-240V DC 12V 1.5A 2 PIN MOLEX MINI FIT JR 39-01-2020" который в комплекте имеет такой же разъём.

Пока не нахожу возможности подключения такой платы путем подключения от внутреннего блока питания в корпусах mini-ITX

Добавлено спустя 10 часов 18 минут 10 секунд:
Одна из конфигураций на основе этой платы http://brycv.com/blog/2012/the-case-for-thin-mini-itx-and-intel-dq77kb/

Самый маленький корпус под эту плату http://www.g-alantic.com.tw/7800/ga6201/

Добавлено спустя 1 час 9 минут 6 секунд:
Рекомендуют подключать плату адаптером Dell PA-10 либо из подобной серии, штекер размерами: 7.4*5.0мм. Максимальный ток не более 12А для данной платы.

Проблемы которые могут возникнуть в процессе эксплуатации http://www.rom.by/forum/Intel_DQ77KB_proboy_tranzistorov_v_pitanii_CPU

Как добавить сетевую AMT в ESXi http://virtual-drive.in/2012/11/16/enabling-intel-nic-82579lm-on-intel-s1200bt-under-esxi-5-1/

Насколько понял из поста - там он одновременно подключил оба БП, что конечно недопустимо. Сам ищу решение внутреннего БП. Разъём взял не 5557-02R /MOLEX, а от БП ATX - те 4 пина что на питание процессора идут. Но результат тоже ноль - не заводится совсем. Может джамперы какие на материнке переставить надо?

Не скажу, я запускал от ноутбучной зарядке от DELL

и все же интересует подключение материнской платы через внутренний блок питания, или никто так этого и не сделал?((( пробывал через 4х пиновый разьем, но мать ноль реакции, сейчас ищу внешний блок питания, чтобы протестировать комплектацию

Плата работает только от 19 вольт и всё...
Если кому интересно могу написать о своих поделках на данной плате.
Сервер под ESXi
На нем крутятся виртуалки:
1. Контроллер домена
2. Машинка для расчета в строительных программах
3. Сервер контры на 32 слота

Всем здарова! Кто-то имел уже опыт с патчем последнего биоса ver.KB0056P. Это я к тому, что ленивые сотрудники Intel, не обновили версию микрокода CPU, кот. вышла годом раннее?! А также версии прошивок: ME, S-ATA, Lan, Video.... остались прежними. UEFI биос (точнее регион биоса) для платы Intel DQ77KB "залочен" на запись....поэтому не зашивается обратно с
помощью FPT. Программатора нет, к сожалению. Также терзают сомнения, что в будущих версиях BIOS (если они вообще появятся), все будет исправлено. Есть у кого какие-нибудь соображения, буду очень признателен.

Руководствовался вот этим:

https://www.youtube.com/watch?v=pxeJI5WYdJU
https://applelife.ru/threads/universaln ... ost-332914

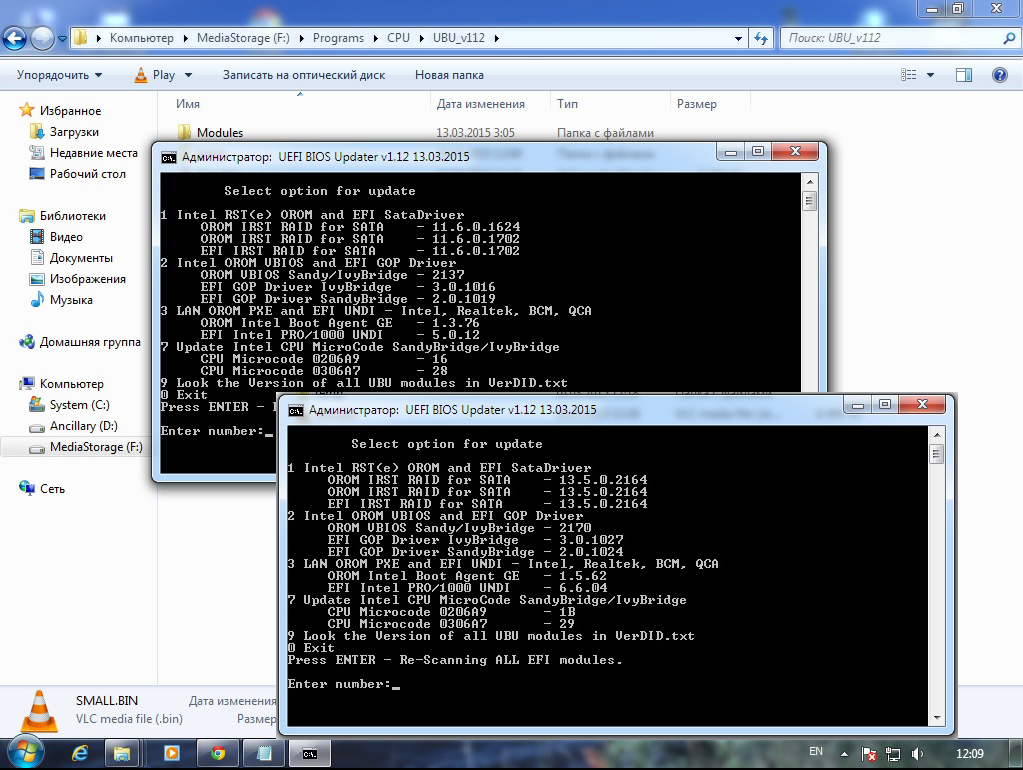

Прикрепил скрин с разницей в версиях прошивок:
