Столкнулся с проблемой монтажа матплаты Tyan S5393 (серверная мать на 2 проца 771 сокет он же LGA771 и S771)
Плата формата SSI/EATX
Корпус Thermaltake такой формфактор поддерживает, но дело в том что он мне достался б/у хоть и в отличном состоянии и естественно монтажных прибамбасов нет никаких, за исключением 6 винтов оставшихся от предыдущей платы
Саму плату прикрутить не проблема, но возникает большой вопрос как установить кулера на 2 проца
В 771 сокете кулер крепится не на плату а прикручивается к подложке корпуса, что дает определенные плюсы, но у меня нет монтажного комплекта и изучение мануалов и поиск в интернете не натолкнул на какое либо решение.
Попробовал проверить подойдет ли винт крепления матплаты, резьба на кулере отличается и прикрутить к нему кулер не получится.
Кто что подскажет?
Да на подложке под мат плату в корпусе, в местах дырок под крепление кулера на матплате все 8 дырок совпадают с дырками на подложке. Т.е. должна быть какая-то гайка переходник с подложки на крепление кулера. Изучил комплектацию корпуса на сайте производителя и не нашел таковых штуковин.



Партнер


Member
Статус: Не в сети
Регистрация: 18.08.2010
Откуда: Архангельск
Фото: 0
А стандартные кулер от 775 по дыркам не встают или там другое расстояние?




Junior
Статус: Не в сети
Регистрация: 01.03.2015
Warlord писал(а):
А стандартные кулер от 775 по дыркам не встают или там другое расстояние?

Проверить на кулере нет возможности, а по документации на википедии они разные.
Сокет LGA/S 604 подходит один в один, там такое же крепление на матплату и прикручивается кулер тоже в корпус, расстояния те-же.
У меня на руках 2 кулера от серверов один с 771 второй с 604, площадки посадочные и расстояния винтов идентичны. Высота кулера от матплаты тоже идентична




Junior
Статус: Не в сети
Регистрация: 05.04.2015

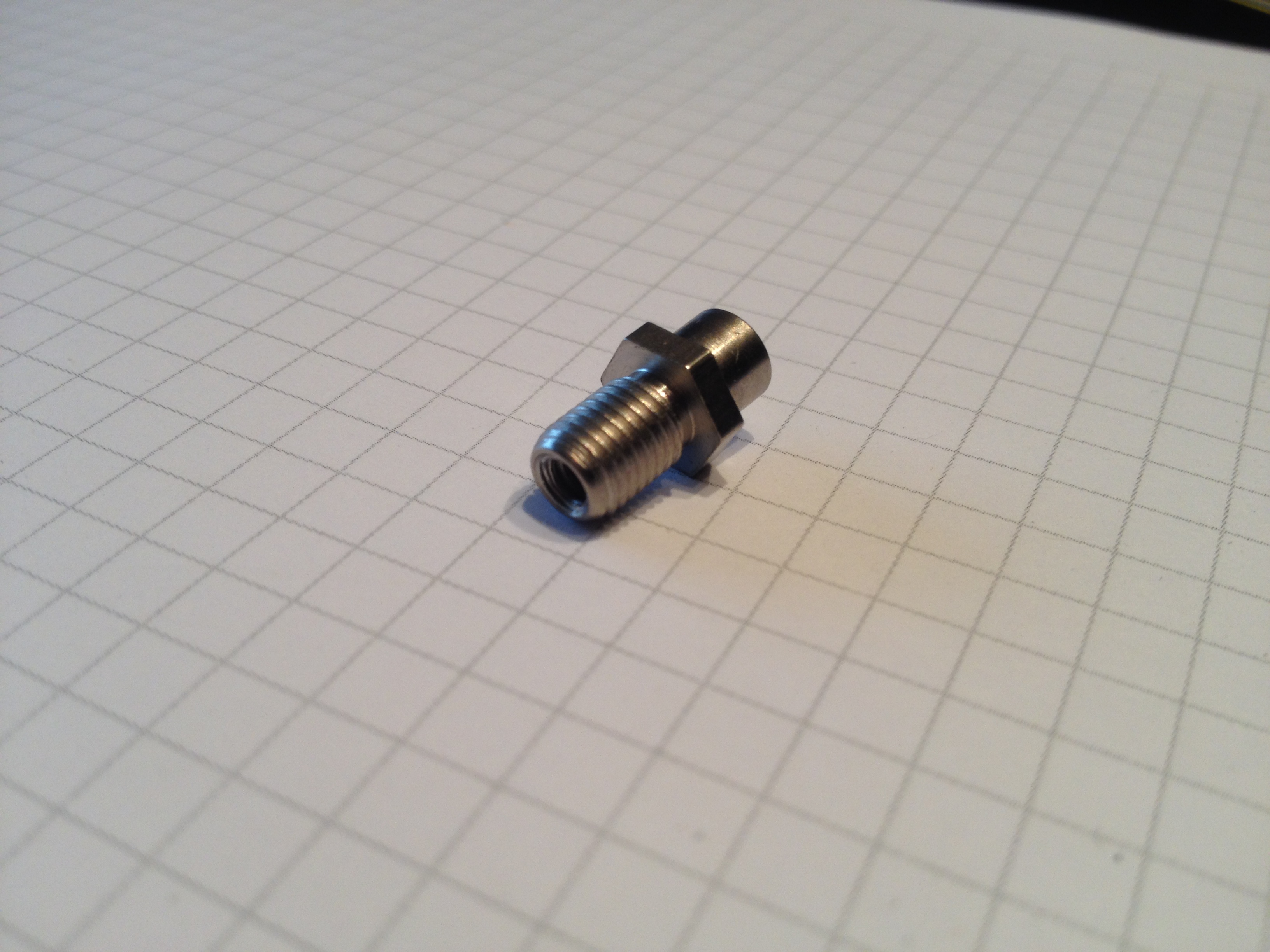

тебе требуется вот такой крепеж

Мне самому такой нужен, так как наличествует только 4 втулки, а надо 8
если найдешь - дай знать где


Вложения:
IMG_1968[1].JPG [ 1.66 МБ | Просмотров: 2653 ]


Junior
Статус: Не в сети
Регистрация: 01.03.2015
Rajaram писал(а):
тебе требуется вот такой крепеж

Мне самому такой нужен, так как наличествует только 4 втулки, а надо 8
если найдешь - дай знать где

я уже склоняюсь к решению сделать бэкплейн самому, т.к. на ебэе есть такие, но тащить с ебэя 2 планки по 7 евро стоимостью очень дорого
мысль сделать бэкплейн из 1U корпуса серверного пустого, там даже шасси только
и бэкплейн этот прикрутить на корпус с применением шайб для поднятия на нужное расстояние, чтоб проц примыкал к площадке кулера норм
#77


Добавлено спустя 1 час 44 минуты 55 секунд:
Rajaram еще на другом сайте оверклокеров посоветовали расточить дырки крепления кулера, там сейчас на пружине винты длинные с резьбой мелкой по шагу как на креплении 3,5 и 5,25 устройств М2 вроде по научному
если дырки расточить то в стандартные кулеровские дырки крепления влезут вот такие винты и прикрутятся они в подобранные по размеру стойки для печатных плат
и все прижмется отлично




Junior
Статус: Не в сети
Регистрация: 05.04.2015
На корпусе Chieftec типа BA01-B-B-B в местах под отверстиями для крепления кулера на панели корпуса есть стандартные отверстия под внутреннюю резьбу UNC-6-32 в них вкручиваются стандартные стоечки на которые монтируется мат плата - и в стойки прекрасно вкручивается кулер.

В моей новой вундервафле - Chenbro SR11269 на тех местах - дырищи диаметром 7 мм. В эти дырищи вкручиваются те самые втулки, которые я показывал в прошлом посте.

Для остальных вариантов подходит планка, которая к корпусу не прикручивается, а ставится на заднюю часть мат платы и в нее уже вкручивается кулер.

Так что вариантов 3. Но мне больше импонирует оригинальный вариант с втулками - конструктив на случай ядерной войны.
Все выше сказанное относится для плат и корпусов под формфакторы EATX и SSI/EEB

Добавлено спустя 5 минут 42 секунды:
Rajaram писал(а):
как на креплении 3,5 и 5,25 устройств М2 вроде по научному


Ну во первых - на винтах кулера s771 - резьба не M2, а дюймовая UNC 6-32 (такая же, как в жестких дисках на стандартных посадочных местах), если у тебя в "подложке" обычные отверстия под такой винт - смело вкручивай в них стойку. такую же какой крепится мат плата к корпусу - и смело прикручивай кулер.




Junior
Статус: Не в сети
Регистрация: 01.03.2015
Rajaram писал(а):
на винтах кулера s771 - резьба не M2, а дюймовая UNC 6-32 (такая же, как в жестких дисках на стандартных посадочных местах), если у тебя в "подложке" обычные отверстия под такой винт - смело вкручивай в них стойку. такую же какой крепится мат плата к корпусу - и смело прикручивай кулер.

Резьба отличается, в том то и дело, смотри сам. Специально сфоткал
#77
#77

но если надругаться то вкручивается, вот вопрос на долго ли и как часто можно будет откручивать :)




Junior
Статус: Не в сети
Регистрация: 05.04.2015
Тогда тебе нужно искать стойки с внутренней резьбой М2 - такие тоже существуют
