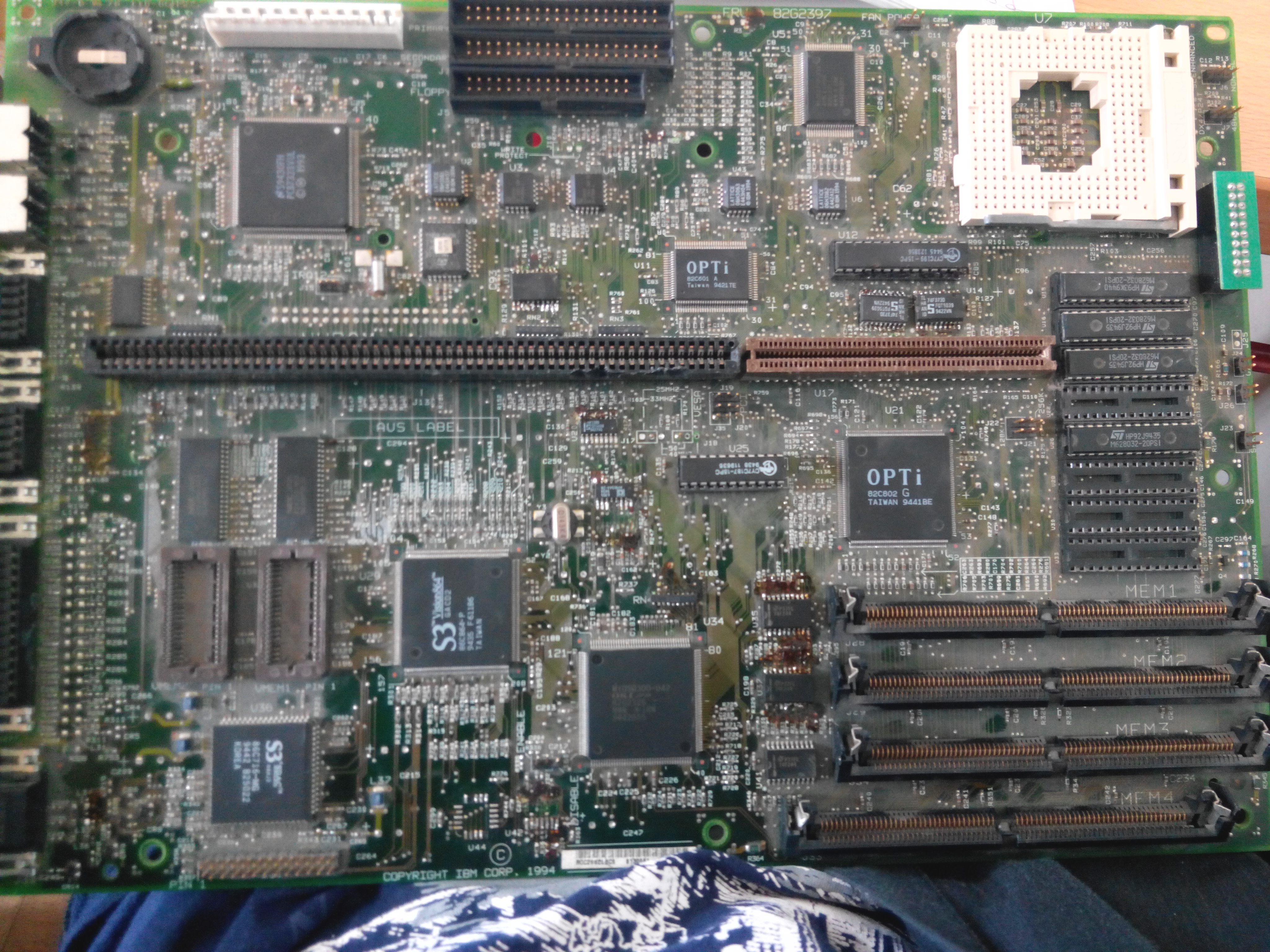

Приветствую! Помогите определить шины на монстре и слоты.всем офисом гадаем... Мать нашли на складе, теперь необходимо вообщем-то сделать блок схему для отчета, а такие чипы и интерфейсы я даже на картинках не видал D:
Спасибо.

черный длинный слот это ISA
а для памяти слоты называются SIMM

Нашел ссылку на такую же, но вообще-то больше информации не стало. Рядом с ИСА находится pci http://sishardware.com/unt/20796-ibm_82 ... d_124.html

Я так понимаю, интерес появился в связи с тем, что замену на аналогичную хотите
ищите:
http://museum.ttrk.ee/th99/m/m486_i2.htm
у вас похоже 6382/4

Вот небольшое пособие по всевозможным разъёмам:

Для ISA вроде длинноват. Это скорее всего слот для райзера, а на нем уже ISA и VESA слоты.

+1
Это какой-то брендовый десктоп, скорее всего, и в длинный слот действительно втыкается "елка" со слотами расширения.
Видео S3 распаяно на плате со своей памятью (2 чипа), рядом еще два пустых гнезда для добавления памяти.

дык гуглится ведь девайс
http://sishardware.com/unt/20796-ibm_82 ... d_124.html

То что это isa и Vesa да, но девайс может быть 1 платой, вытащу с кладовки сделаю фотку - девайса ( карта расширения ) который ставится в такой слот, причем у меня этот девайс работал не полностью только в обычной isa ( нужен был com port - да и было это очень давно, девайс оставил так как сделан интересно ).

какя иса да веса ?! во 1 число контактов на 1 в 2 раза больше isa 16bit, во 2 нет перегородки 8\16, в 3 на следующем разъёме также нет перегородки.

Правда в 2 раза больше в isa ? Ты в живую то вообще видел isa 16bit?!

Вот наш народ не корми - лишь дай повод поспорить. Я же дал ссылку выше, там всё есть.
#77

видел, начинал с 386dx40
просто посчитайте контакты.
ваша плата vl bus ну никак туда не лезет

Посчитал всё подходит с учётом перемычки и пропуска между isa и pci и что? (а вот будет ли это работать это уже другой вопрос ) можно ещё посчитать допустим в PCI-e 1x (4x, 8x ) и 16x там то-же не сходятся цифры по самим контактам, но всё ставиться и работает. Как вообщем и в обратном порядке, 4х PCI-e и 16х видеокарта! ( последнее проверяно лично на A8n-e и кросса 5850 )

Про перемычки и слоты: второй слот что как бы не pci, по документации представленной callofwild всё такие оказался 32-bit Vesa/pci. И если вспоминать историю для чего нужны эти перемычки и где в основном они используются: в железках для юзверей чтобы не тыркали то что нельзя согласно спецификации - вспоминая времена AGP 2x 4x 8x

Это называется воинствующая некомпетентность. Интересно, как туда плату расширения вставлять? Разъёмы всякие там COM , стоящие на матери не дадут. Это как минимум.

Вот кстати, мануал тоже без проблем гуглится: ftp://ftp.oldskool.org/pub/IBM_PC_BBS/v ... uf4spl.pdf
#77#77

DKR
ну вот, чего и требовалось доказать

Спасибо всем за помощь, мужики! Не думал, что откликнется столько народу.
Удачи и всего доброго!

Да пожалуйста. Только не понятно зачем тебе это говно мамонта?

То что ты ошибся, так это сразу было понятно...

martini Так и правильно что поинтересовался, были времена с какими только мамонтами и иногда нюанса сталкивался взять бы хотя бы продукцию compaq, того же ibm. А так как тут народу много то кто нибудь да сталкивался с таким!

А забыл упомянуть в предыдущих своих сообщениях: обычно на таких древних железках был нанесенный FCC ID - это уникальный номер по которой можно узнать что за железяка, были да-же базы по этим FСC ID ( сейчас уже не знаю есть ли ). Удобно тем что иногда нету маркировки производителя и что за железяка непонятно FСC ID - это решает.
