В данной теме обсуждается разгон процессоров на материнской плате Gigabyte GA-Z170-D3H

Материнские платы Gigabyte несправедливо считаются аутсайдерами в борьбе за гигагерцы. Эта тема создана для того, что бы восстановить справедливость, что бы каждый пользователь материнской платы GA-Z170-D3H ощущал всю мощь, скрытую в его компьютере.

Буду рад ознакомиться с результатами Ваших успехов по разгону процессоров и любыми Вашими идеями.

Материнская плата хорошо разгоняет инженерные процессоры. Так как в процессорах нет защиты от разгона по шине (BCLK Governor), можно использовать версию биос начиная с F5 и более раннюю, предварительно добавив в биос микрокоды для соответствующих степингов. На версиях биоса F20 и выше инженерный процессор может не стартовать вообще. Для ознакомления с с этим процессом и много другой полезной информации в теме:
Инженерные версии Intel® Skylake и всё, что с ними связано!
Скачать модифицированный микрокодами процессоров 06E0,06E1 биос F5 можно тут: Z170d3h.f5+e1

Для разгона серийных NON-K процессоров необходимо прошить биос версии F5b. Запуск инженерных процессоров на биосе версии F5b возможен, но нецелесообразен, так как для успешного разгона приходится выставлять напряжения на 0.02 В больше, чем на версии F5.
Скачать F5b можно с ресурса:
http://overclocking.guide/download/giga ... k-oc-bios/
Либо скачать тут: Z170D3H.F5b.zip

При разгоне процессора хочу предостеречь от использования параметров Internal VR Control. В результате неправильной установки этих параметров процессор может выйти из строя.

На сайте tweaktown.com появилась бета версия прошивки F21, скачать которую можно либо на форуме сайта:
https://forums.tweaktown.com/gigabyte/2 ... -bios.html
Либо скачать тут: Z170D3H.21a.zip

Прошиваете бета версию на свой страх и риск. При прошивке через встроенную утилиту Q-Flash, если версия прошиваемого биоса выше, чем версия биоса в резервной микросхеме, прошивается и резервный биос. Версия F21 не подходит для разгона NON-K процессоров.

Откатить биос с версий F20/f21 можно с помощью программы АfuWin:AFUWIN.zip
При прошивке на версию F5 поставить галочку Program All Blocks и Do Not Check ROM ID.
Внимание! При выборе опции Do Not Chek ROM ID флешер не проверяет файл прошивки на соответствие данной материнской платы! Не пытайтесь прошить биосом от другой материнки!

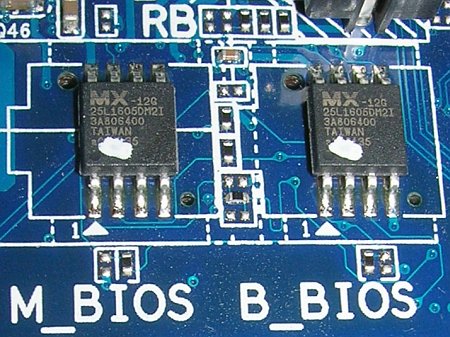

Если все таки это случилось, есть возможность запустить автоматическое восстановление биоса из резервного:

Буду следить. Интересно.
Через время надеюсь и сам влиться

Если при попытке разгона процессора или некорректных настроек параметров биоса компьютер перестает стартовать, после 2 неудачных запусков материнская плата пытается запуститься с резервного биоса. При удачном старте с резервного биоса начинает загружаться операционная система, после загрузки появляется возможность откатить резервный биос материнской платы. Для этого, запускаем программу AFUWIN выбираем биос для отката, например F5, ставим галочку Program All Blocks и Do Not Check ROM ID и нажимаем Flash.

Добавлено спустя 58 секунд:
Bootlegger Всегда рад новым посетителям и новым идеям!

Мои скромные результаты запуска инженерного процессора при частоте 3800 Мгц:

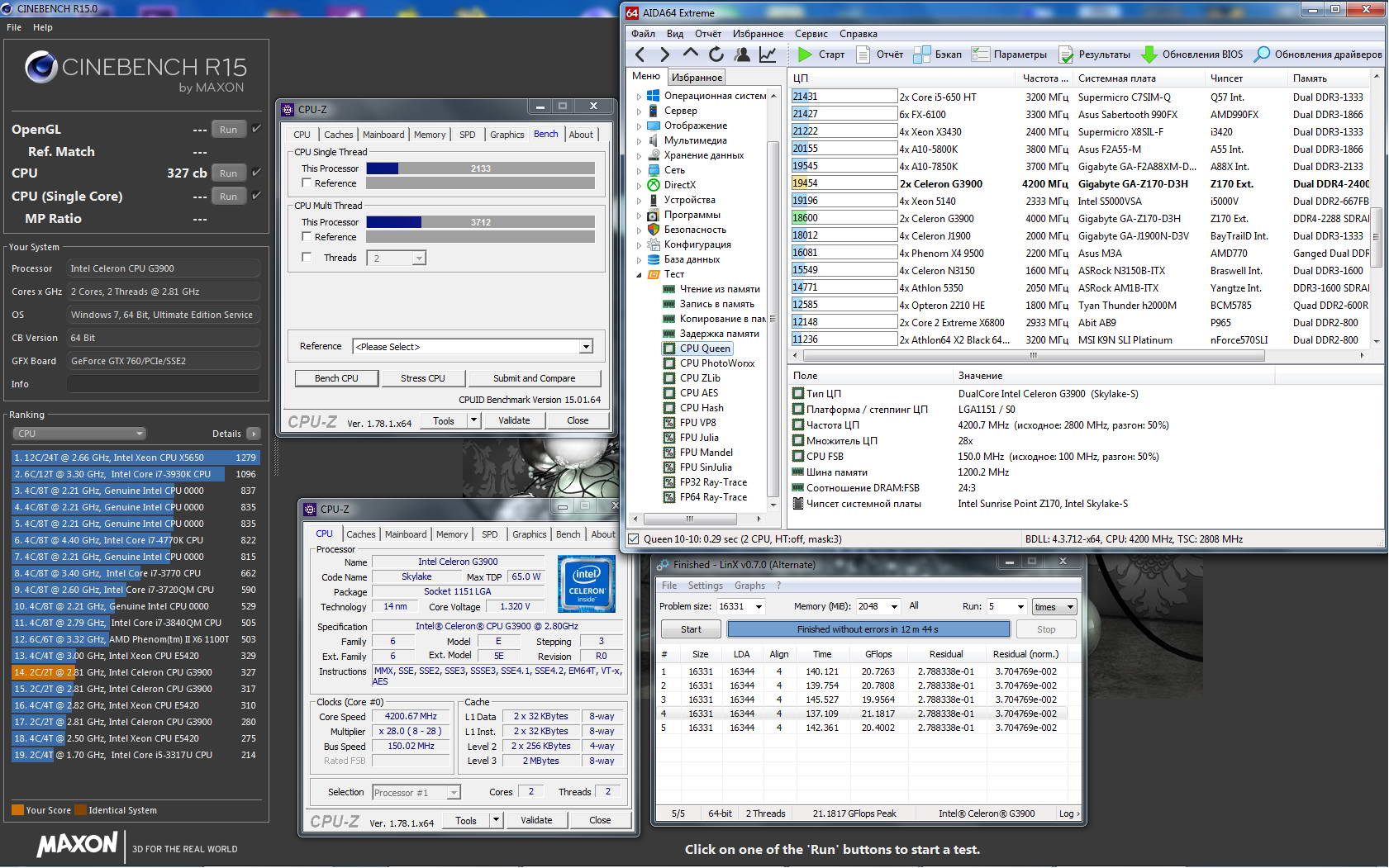

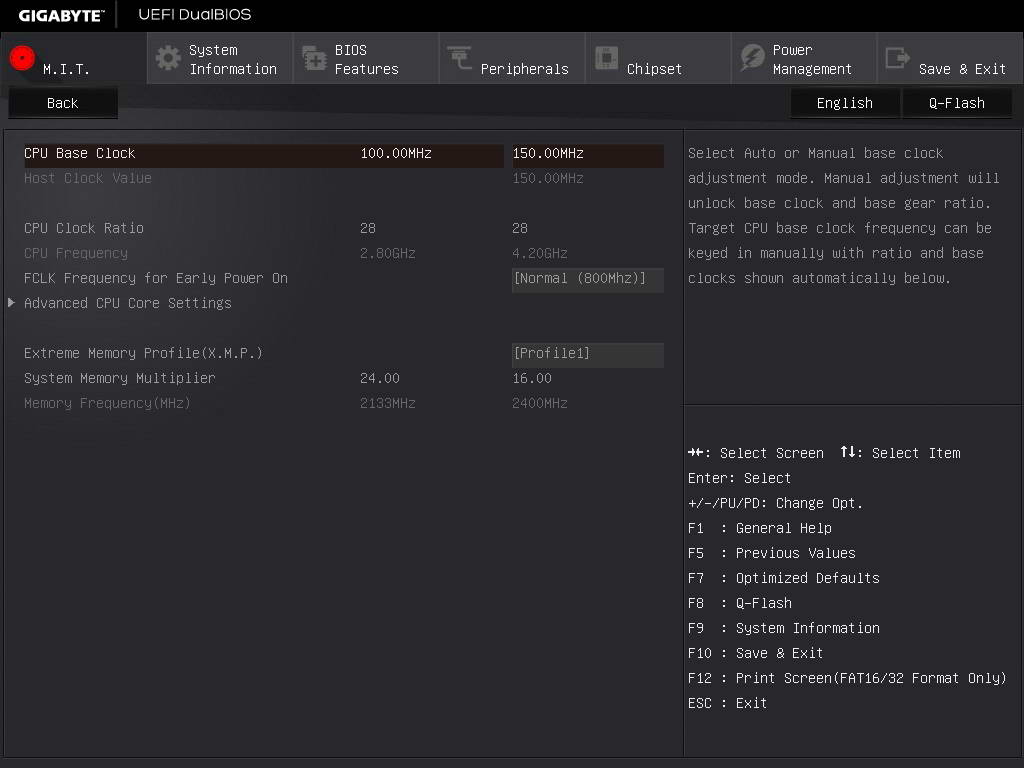

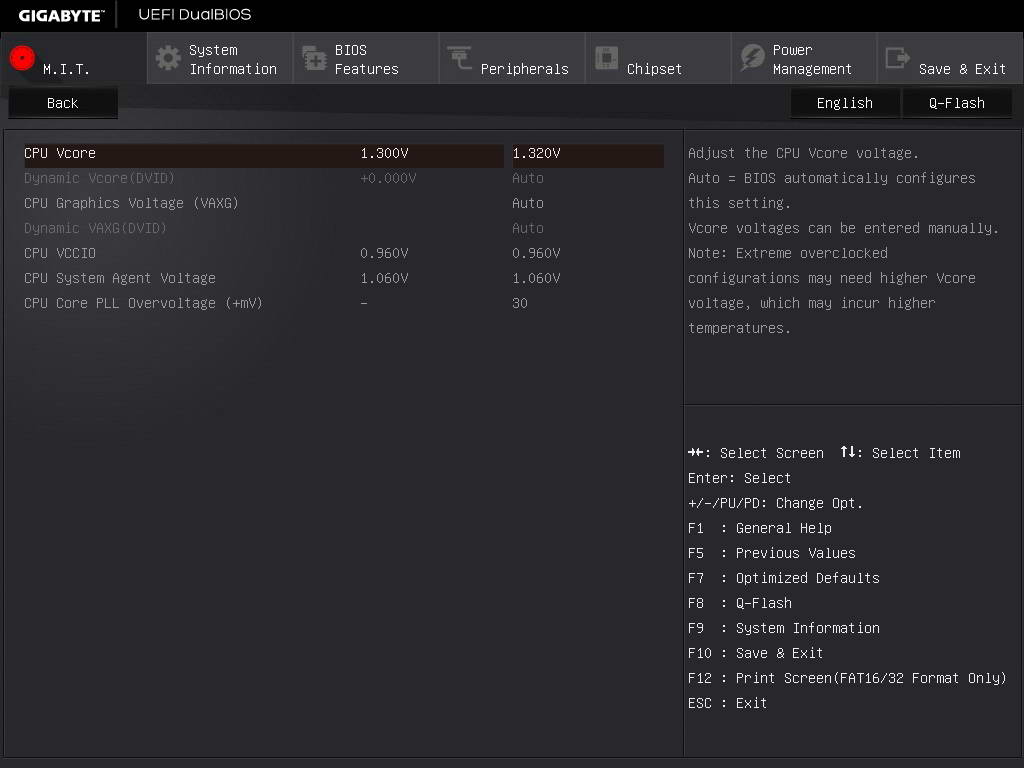

Разгон процессора G3900 до частоты 4200 Мгц:
