Добрый день! Есть в наличии в сборке hp compaq elite 8300 mt.
Решил на нем поставить блок питания помощнее, что бы вставить видеокарту с доп.питанием.
Сейчас там стоит родной старый БП HP cfh0320ewwa. После разбора ПК выяснилось, что у старого БП есть специальное подключение к материнской плате, без которого комп не запускается.

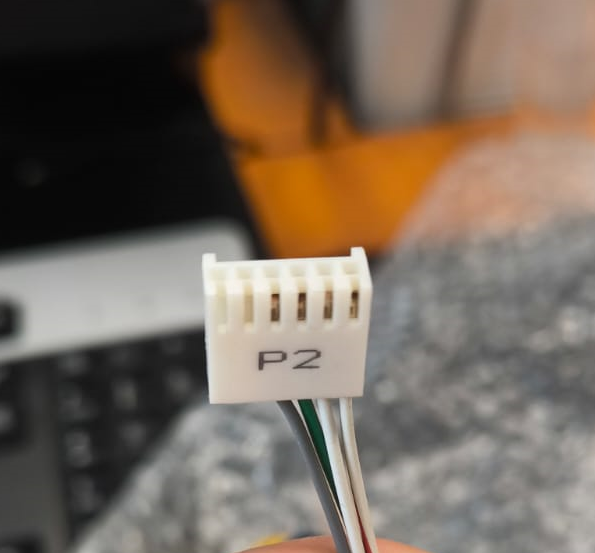

Вот так выглядит данный коннектор на старом блоке питания
#77
А вот так выглядит фото материнской платы, на которой я красным овалом указал данное подключение (прошу прощения за качество изображения, скачано из интернета)
#77
Хотелось бы узнать, что это вообще за подключение (и почему без него не запускается), ну и второе - какой переходник купить, чтоб подключить обычный БП и запустить систему (БП планирую установить Power Man IP-S550AQ3-0 600 Вт).
Заранее спасибо!

https://www.amazon.com/COMeap-Power-Ada ... r_1_1?th=1 - заказывайте.
А вообще - проще найти распиновку на коннекторы и самому такое спаять.

Это обычные PWR OK(Power Good) и PS_On и 2 ответных -GND для подачи сигнала с МП.

Добавлено спустя 29 минут 26 секунд:

Я так и делал на Xeon v3 рабочке Z 800 серии, только не переходники а тупо отрезав косы со старого БП и припаяв к новому ATX.
Убрав попутно "лишние" провода. Благо БП был полностью модульным в том числе и 24pin.
Помогал друзьям "художникам" родной БП(сгоревший) не был настолько мощным чтоб тянуть новые видюхи так еще и конских денег стоил.
Ну корпус поменял на Extended Full-Tower c нижним расположением БП. Новый БП в родной корпус не вставал без болгарки.

Спаять я, конечно, не смогу. За ссылку спасибо, понял, что надо приобрести. Заказал https://aliexpress.ru/item/100500915321 ... 8113189823
В августе приедет, посмотрим

судя по фото - распиновка не совпадает... Сдвинуто на 1 пин.
Но это надо смотреть, что пришлют китайцы.

Добавлено спустя 2 минуты:
Скорее всего вам нужно было такое: https://aliexpress.ru/item/32992425022.html - там в отзывах есть про правильную распиновку.

К слову о птичках: https://www.ozon.ru/product/perehodnik- ... 1878820365 По фото -вроде правильная распиновка.

Вы не могли бы уточнить, про распиновку чего именно идет речь? С чем могут быть проблемы?
В описании у китайцев к заказу, который уже в пути, было следующее: "A08E-ATX основной 24-контактный разъем «мама» на 6-контактный разъем «папа» PCI-E PSU, кабель питания для HP Elite 8100 8200 8300 800G1" Это и есть мой системник.
Я поэтому и заказал, надеясь что должно подойти. Будем посмотреть, что приедет из Китая

ок. "тест на сооразительность". ну или "найдите отличие:

Вас НИЧЕГО не смущает?

Смущает конечно. Я просто покупал по описанию в карточке товара.
"A08E-ATX основной 24-контактный разъем «мама» на 6-контактный разъем «папа» PCI-E PSU, кабель питания для HP Elite 8100 8200 8300 800G1" Это и есть мой системник.
Что вы посоветуете? Искать другой товар или надеяться на то, что приедет то, что в описании, а не на картинке?

приедет то. что на картинке Ибо ревизий данного системника было море. Не зря я вам вторую ссылку на али дал с ОТЗЫВАМИ.
Вам просто нужно будет "перепиновать" 6-пин под свою распиновку и всё.

Теперь ясно, почему столько разных вариаций этих 6-пин. Перепиновать - это, как я понимаю, вскрыть пластмассовый "колпачок" и там поменять местами проводки?

нет. проще - сверху видите "щели" - там усики-стопоры. Их немного "продавить" вниз и вытащить пин из гнезда, потом приподнять усик и воткнуть туда, куда нужно. Сделать этом можно чем угодно тонким и твёрдым. Даже зубочисткой...

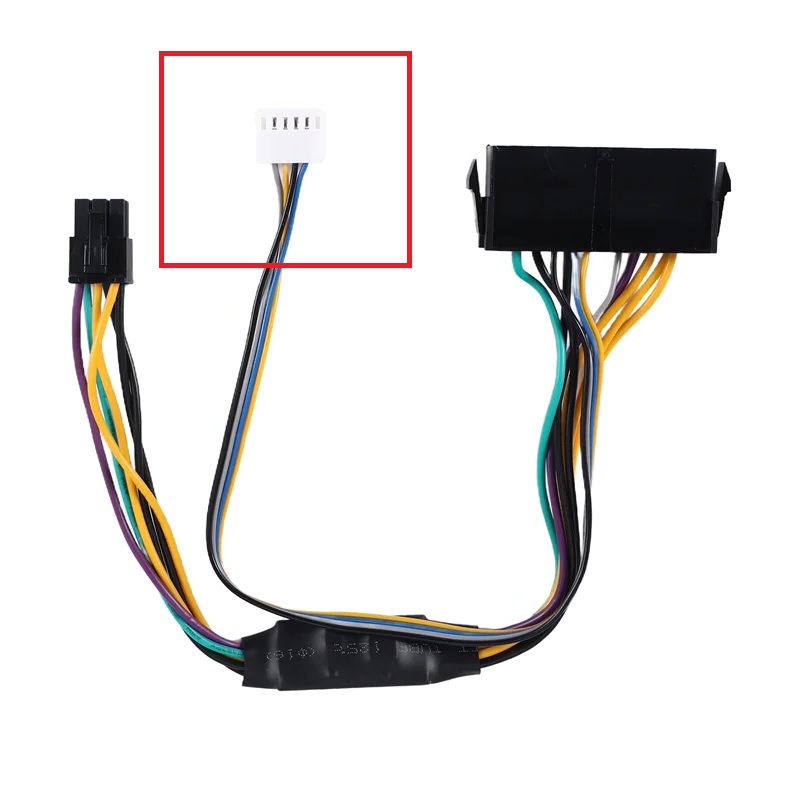

Пришел мой переходник. И, конечно, Вы оказались правы, пришло вообще не то. Вот он.
#77

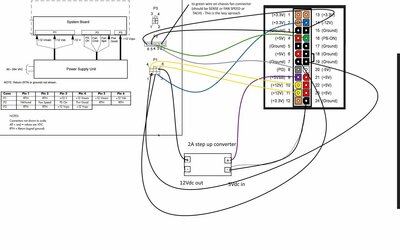

А теперь сравним, что сейчас есть (рабочая распиновка)
#77

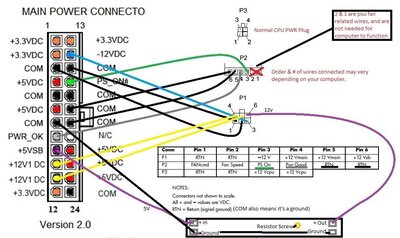

и что пришло из Китая
#77
Прошу подсказать, как правильно мне перепиновать. Для удобства пронумеровал.

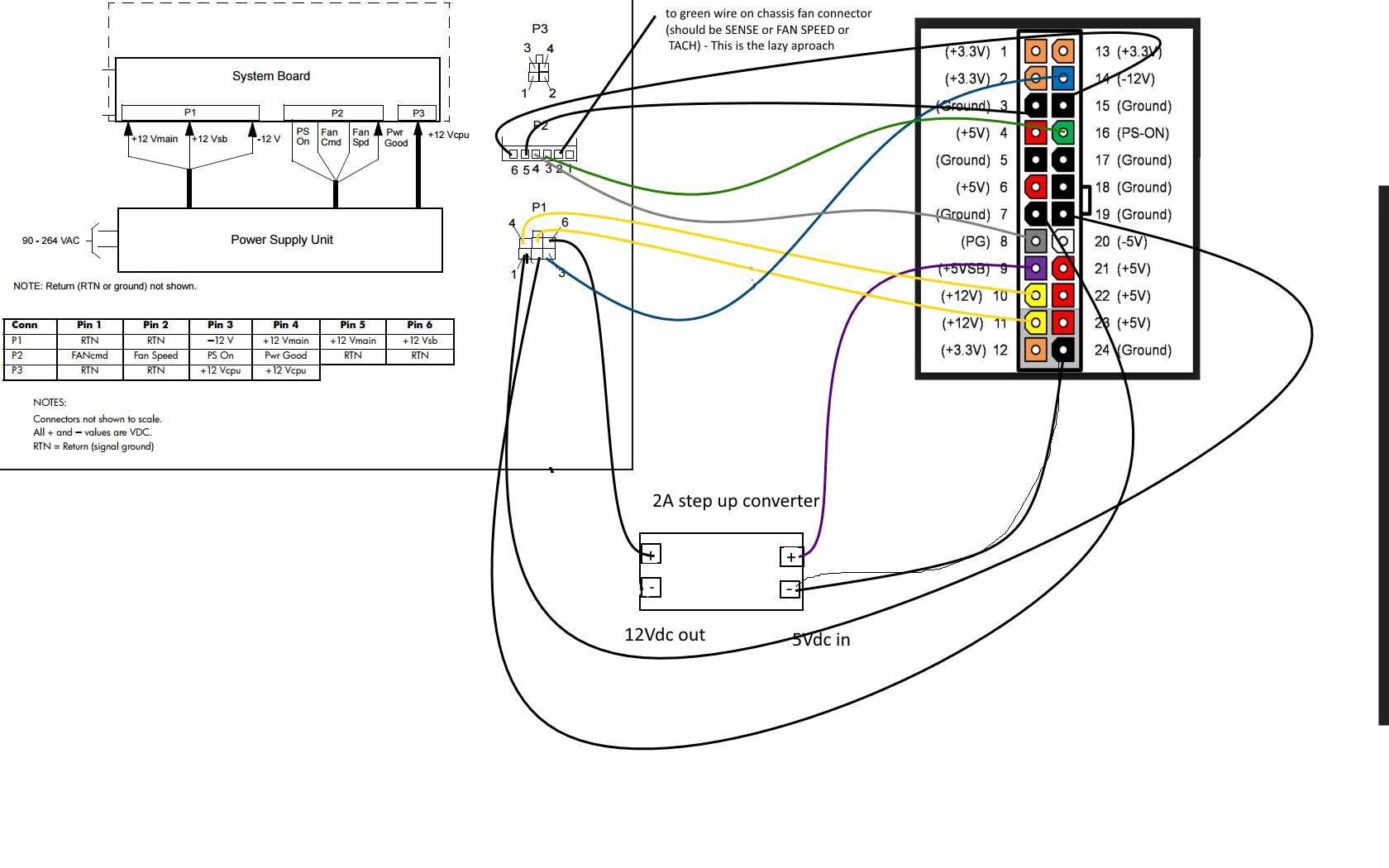

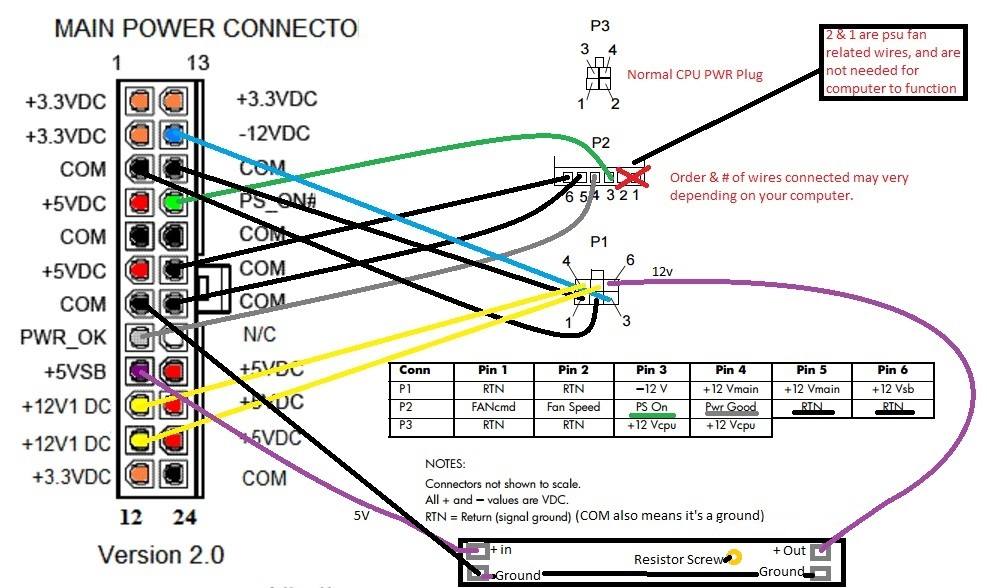

Гугл говорит вот такое:


в переходнике "красный" у вас - PS_ON - это третий пин, "белый" - PW_OK - 4 пин. 5 и 6 пины - земля(коричневый и синий). 1 и 2 пины не задействованы.

Вообщем, 3-красный, 4-белый, 5-коричневый, 6-синий не заработало. Ошибка - 4 продолжительных сигнала биоса.
А вот в этой комбинации уже было интереснее: 3-коричневый, 4-синий, 5-белый, 6-красный включился, но есть неприятный нюанс.
#77
После подачи питания на БП и включения тумблера на нем в положение вкл, сразу стартует вентилятор на БП. Без нажатия кнопки включения на ПК.
ПК стартует нормально, работает. Выключаешь его как обычно через windows он гаснет, а вот вентилятор на БП продолжает работает. Выключить можно только с помощью тумблера на БП.

значит распиновкат не правильная - вентилятор(да и весь БП) стартует, если замкнуть PS_ON на землю. Что вы, собственно и сделали - красный замкнули на землю - 5 и 6 пины.
У вас есть "тестер"? Подключите к старому БП 220в и измерьте, какое напряжение будет на 3 и 4 пинах. Заодно прозвоните 5 и 6, чтоб точно понять - земля там или нет.

Добавлено спустя 4 минуты 8 секунд:
Забыл главное - "переходник" выдаёт +12в дежурки?

Спасибо Вам за советы. Ничего у меня не вышло, какие я только не пробовал комбинации. Понял, что легче нормальную мать поставить и закончить данные мучения.
