В этой теме обсуждаем общие вопросы, связанные с электротехникой, электроникой,
электронным компонентам и схемотехнике различных устройств.

Также можете выкладывать на обсуждение свои или просто понравившиеся эл.схемы
различных устройств, которые могут быть полезны посетителям данной ветки.

Новички в этом деле, имеющие вопросы, тоже обращайтесь, не стесняйтесь

Графические обозначения и буквенные коды элементов эл. схем
Буквенные коды наиболее распространенных элементов эл. схем

Откуда такое название?)

eSCream, раньше были советские мультиметры серии Ц-...
Оттуда и пошло

М, вот есть у меня куча трансформаторов, разных. Вопрос такой, как их подключать. Пробовал разобраться сам, наматывал слабенький транс, к БП (12В) его подключаю, а он просто искрит и всё. На вторичной обмотке пусто... Думаю должно же что то появиться! Или я не прав?

eSCream, трансформатор нельзя подключать к постоянному напряжению. Он работает только с переменным.
В розетку тока не суй, не зная параметров транса! А то прибьет еще

А кто сказал что БП постоянное выдает?) БП ~12В, ну мульт показывает 13,5. Не зря же я микроэлектронщик, эти вещи то я знаю)) Параметры то параметрами, но вот на практике я лучше понимаю детали)
Сам сделал, сам измерил всё, рассчитал. Вот это уже никогда не забудется) А в теории мимо ушей всё)

ммм, совсем не то

Вот, сейчас, по твоему совету некий "Вася" полезет мотать транс в своём почившим БП, надо следить за такими советами. Если не знаешь, не уверен, узнай на 100%, потом работать.
не суть, но кто в наше время мотает трансы, замерил: донор - рынок - магазин.

Vit222

На чём основано предположение?

При включении моник работает штатно 2-3 сек, потом слышится электрическое неравномерное шипение из района как раз трансформатора ( больше там шипеть нечему из этого места, рядом только диоды) и моник либо вырубается, либо полный неадекват с изображением начинается.
ЗЫ слушал через железную крышку, мог и ошибиться с местоположением, но почти прикладывал ухо

P.tec, и пусть Вася лезет.
Говорю же, делал, и работает
Не понимаю, что вы там высчитывать рассчитывать собрались.

Добавлено спустя 2 минуты 16 секунд:
Я же не говорю новый так мотать.
А старый, по образцу перемотать, не вижу проблемы вообще.

Мужкик есть желание собрать лабораторный бп, без навороченных защить и тд ТП), схема как можно проще, т.к. юзать буду редко не хочется вкладываться особо. Есть трансформатор выдает два плеча по 60вольт переменки, но не мощьный ватт 200. Хочу чисто чтобы был ток 2-3А и пределы напряжений 0-90вольт. Можно ли такое реализовать? Я понимаю что грется будет как кател ну и фиг с ним, в защиту думаю просто предохранитель поставить и хватит, я ж не собираюсь его коротить и тд. А то насмотрелся в нете схем, аж страшно стало.

silent_assassin
тебе стабилизированный ток нужен?

Думаю нет!, буду питать в основном тестовые умзч и прочие приблуды им стабилизированный ток не нужен. Главное чтобы выходные транзисторы были проживучее и подешевле. Ну и обвязки минимум.

ну а какие тогда проблемы?
найди ЛАТР + диодный мост + вольтметр да и всё.

похоже на высохший конденсатор.

Внешне кондеры целые, снизу вроде тоже следов нет вспучивания. Да и почему кондеры трещать током будут?

Vit222 потомучто нагреваются сильно.
включи пока не зашипит и потом проверь температуры конденсаторов

это 2-3 секунды.
да и звук не из района конденсаторов идет.

Я тебе черкну схемку сейчас, неубиваемый блок питания с регулируемой напругой будет

Добавлено спустя 49 минут 39 секунд:
silent_assassin, держи

Выходное напряжение от нуля до 50В (зависит от примененных стабилитронов).
Переменный резистор сдвоенный. Т.е. напруги в плечах регулируются синхронно.
Стабилитроны средней или большой мощности.
Транзисторы КТ825...827 можно заменить и на другие, но обязательно с большим коэффициэнтом усиления.
Иначе, из-за большого тока базы, придется применять переменный резистор большой мощности, либо вводить еще один каскад усиления.
Транзисторы установить на серьезный теплоотвод. Чем больше ток в нагрузке и выше падение напряжения КЭ,
тем больше они будут греться.


iG0Lka, думаю они бы рванули, если бы нагревались до температуры шипения кипения.

Добавлено спустя 16 минут 44 секунды:

Тогда транс просто обязан выдавать напругу. Если он исправен.
И если твой источник нормально тянет нагрузку. А то может там напруга падает до нуля при подключении транса.

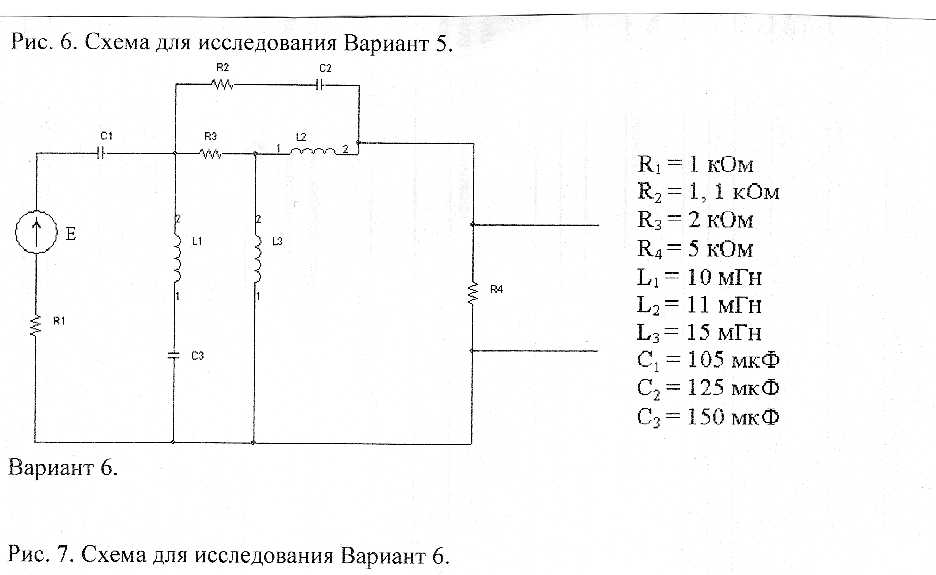

Вот такое заданнице мне подкинули, не могу понять в чем тут смысл.
