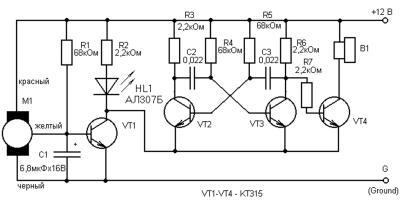

Схема предназначена для контроля оборотов двигателя с датчиком вращения. Выход датчика - транзистор с "открытым коллектором", при работе этот транзистор открывается и закрывается (два импульса на каждый оборот ротора). База транзистора VT1 будет периодически соединяться с общим проводом, и транзистор будет закрыт. При снижении оборотов "замыкание" базы VT1 на корпус будет происходить все реже, и напряжение на С1 начнет увеличиваться (ведь он заряжается через R1).

Как только напряжение станет достаточным для открытия транзистора, засветится индикатор HL1 и заработает мультивибратор на транзисторах VT2 и VT3. Если вентилятор все еще пытается вращаться, то сигналы принимают вид коротких звуковых и световых импульсов.

При полной остановке ротора сигнал становится непрерывным. Недостаток данной схемы выяснился в процессе опытной проверки - если ротор полностью останавливается в определенном положении относительно статора, тревожный сигнал не подается, хотя на уменьшение оборотов схема реагирует нормально. (Возможно, просто вентилятор такой неудачный попался...)
