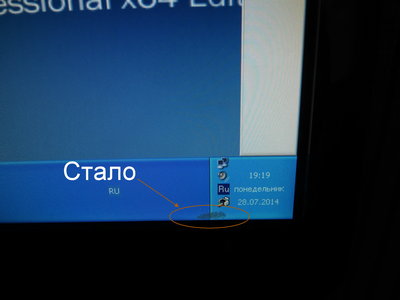

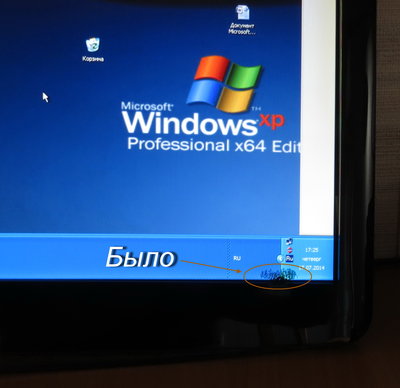

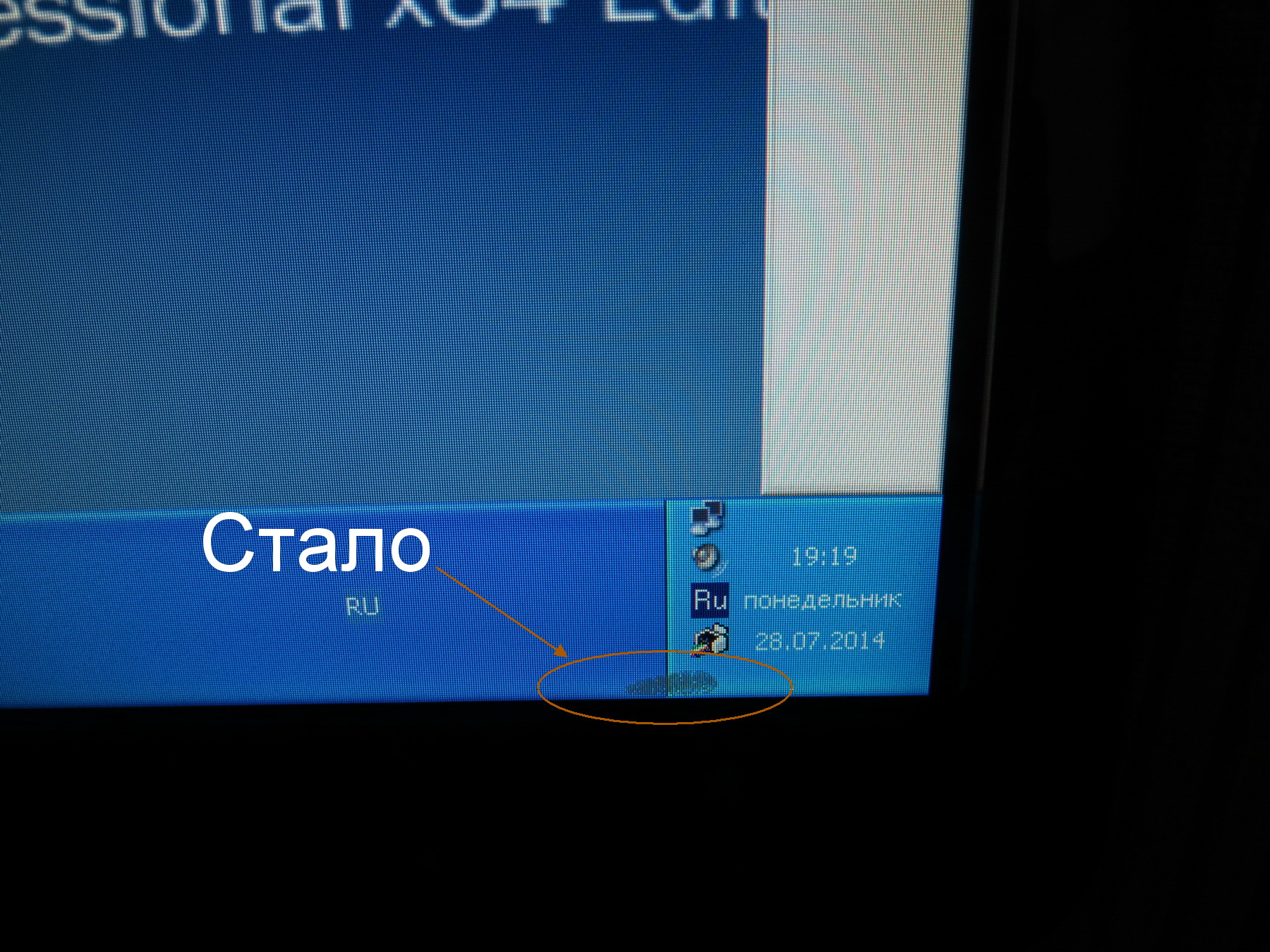

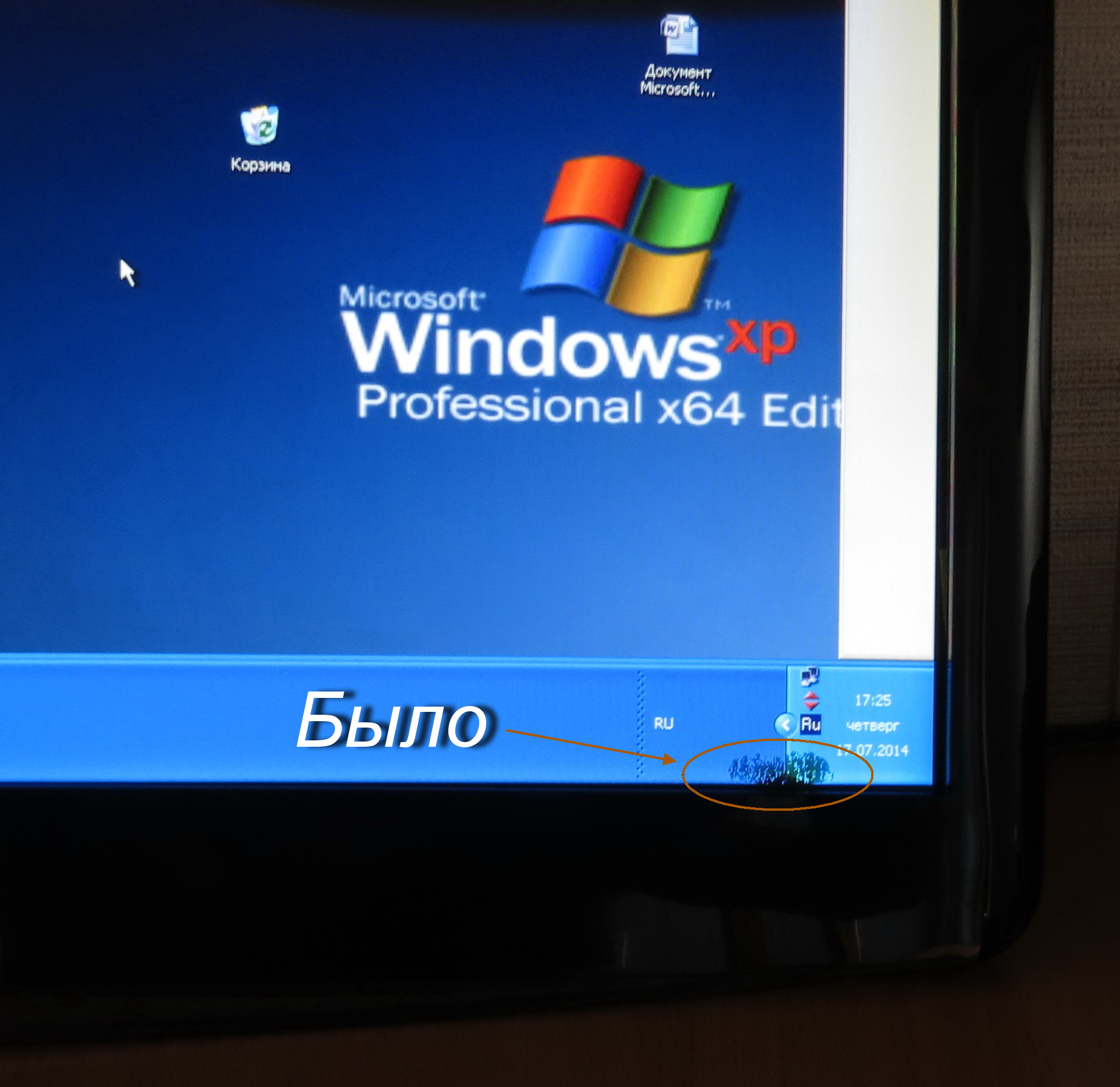

О чудо: потихоньку пятно битых пикселей само стало уменьшаться, возможно исчезнет вообще?! За 10 дней уменьшилось раз в пять! А я думал, что это необратимо!

Чем залить свистящий/потрескивающий трансформатор в БП? нигде не отвечают, мб хоть здесь помогут

Istlo, электротехническим лаком или эпоксидной смолой.

Мне интересен сам процесс, желательно без выпаивания, там зеленая изолента ее срезать или как вообще?

Добавлено спустя 52 секунды:
У Эпоксидной смолы усадка насколько я знаю.

Нет. Усадку дают только материалы компоненты которых интенсивно испаряются в процессе сушки.
Эпоксидка же просто затвердевает, не испаряясь.
Она двухкомпонентная идет, смола и отвердитель к ней.

Не выпаивая ты врят-ли нормально прольешь витки.
Надо заливать в зазоры обмоток, сначала с одной стороны, потом когда засохнет, переворачиваешь и проливаешь с другой.

С дросселями проще, там на виду все. Можно просто пропитать обмотку не снимая.
Или вообще опалубку из чего нибудь сделать вокруг и залить его эпоксидкой в кирпич

В общем лаком надо пропитывать, возможно даже в несколько слоев (толстый слой не засохнет), а эпоксидкой
можно хоть в кирпич заливать, ей на объемы залитой смолы пофиг. Засохнет как камень будет.

Я вот думаю реально ли выпаять без отсоса? Паяльник сейчас древний и новый БП не хочу испортить, если вытащу трансформатор то я его в целлофановом пакетике залью сохраняя его размеры

Добавлено спустя 53 секунды:
Там зеленая изолента, как с ней быть? Она залепила витки

Проблематично.
Если долго греть ноги, они могут из пластмассового основания транса повылазить. Паяльная станция нужна.

Разлепи или прорежь, где залепила (я имею ввиду с торцов обмоток), и лей, шприцом например, в зазоры.

Добавлено спустя 3 минуты 55 секунд:
Я там выше дополнил, прочитал ?

А то зальешь лаком в кирпич будешь два месяца ждать, пока просохнет

А эпоксидка любая подойдет? В смысле определенной марки и т.д, и если можно сам процесс выпаивания объяснить(сегодня менял кондер на старом 300 В блоке питания, еле нашел нужные ножки), первый раз на рабочем БП паяю(сам учусь вообще на хирурга)

Да, любая. Она вся диэлектрик. Продается в хозтоварах.

Если паяльником возиться, и без отсоса, то можно слегка распушенным торцом мягкого многожильного провода припой собрать.
Например акустический кабель как правило имеет тоненькие мягкие проводки.
Зачищаешь от изоляции конец провода, слегка расправляешь жилки (чтобы не были скручены между собой) разогреваешь паяльником место пайки,
с канифолью или флюсом, и проводом собираешь припой. Потом отрезаешь забитый припоем кусочек провода и так по новой.
Муторно, но в принципе я так не раз освобождал от припоя вывода многоногих компонентов.

Добавлено спустя 2 минуты 53 секунды:

Ну, лишнее умение не лишнее Мужик все должен уметь, или почти все

Кстати, эпоксидку перед заливкой лучше слегка подогреть. Только слегка, до теплой но не обжигающей температуры.
Это сделает ее более текучей, и она лучше заполнит все полости обмоток.

А вот как плату открутить(тупой вопрос, но интересует плата в которую мод. кабеля вставляются, как ее открутить)

Добавлено спустя 4 минуты 28 секунд:
P.S кот справа снизу тоже озадачен свистом из трансформатора

Надо сначала сетевые провода от разъема и выключателя отпаять, или отцепить, если они на разъемах к плате пришпандорены.
И вытащить сетевой разъем и выключатель, чтобы не мешали. Только сфотай или подпиши, какие провода куда шли, чтобы не гадать потом.
Потом открутить основную плату, а затем, короткой отверточкой откручиваешь боковую плату, сначала сверху, потом основную
плату задираешь (она ведь на проводах висит) и снизу откручиваешь.

Добавлено спустя 1 минуту 6 секунд:


Я и не заметил сразу

Вот это не до конца понял, можешь пожалуйста на изображении отметить какие? И возможно ли просто плату задрать на 90 градусов просто не отпаивая провода?

Ну куда питание с сети подается. Вот эти

Отпаиваешь от них провода, и вытаскиваешь разъем и выключатель из корпуса БП (они на защелках). Иначе они не дадут тебе плату задрать.
Она же сейчас получается с двух сторон проводами прихвачена. Вот с одной стороны тебе и надо ее освободить, чтобы можно было плату задрать.
Проще это сделать со стороны разъема сетевого кабеля и выключателя.

Так понял, а как ножки нужного трансформатора найти?(если можно скинуть фотку с выпаянным трансформатором что бы знать сколько ножек и как они далеки), а то выпаю что нибудь другое:)

Добавлено спустя 2 минуты 31 секунду:
И насчет эпоксидки, можно ли не разрезать изоленту, просто целлофан а в него трансформатор с эпоксидкой?

Istlo, ну это уже своими глазками
Ты же видишь площать покрываемую трансом?
Вот под ним, и идут его выхода. Ты увидишь, там несколько толстых выводов под трансом торчит.
Примерно вот здесь они расположены.
#77
С одной стороны выхода первичной обмотки, а с другой вторичка.

Добавлено спустя 2 минуты 2 секунды:
Вот, видишь как транс выглядит
#77

А обязательно залитый трансформатор впаивать? Или можно просто засунуть и послушать, если не пищит тогда уже олово доставать)

Просто засунуть, контакта не будет. А если будут не все ноги подключены, то можно еще и взрыв со спецэффектами устроить
Проще тогда не втыкать его, а припаять проводками. Проводки то потом просто выпаять

А как потом его припаять древним паяльником? Есть олово с канифолью и без, как попасть этим шариком прям в ножку?(попадать разучился )

Блин, так ты вообще паять еще не умешь шоль? А уже в компьютерный БП лезешь Чую могешь ты нагородить делов
Надо жало паяльника залудить нормально, для начала. Разогретый паяльник напильничком зачищаешь и окунаешь его в канифоль и олово следом.
Это чтобы припой прилипал нормально к жалу. Потом вставляешь деталь, опять макаешь паяльник в канифоль, цепляешь немного олово и прижимаешь
к месту пайки. Убираешь паяльник, а место пайки оказывается залитым припоем. Все.
Слишком много олова при пайке не набирай. А то все соседние контакты зальешь, или закапаешь плату
Потренируйся вообще для начала на чем нибудь ненужном
