В этой теме обсуждаем общие вопросы, связанные с электротехникой, электроникой,
электронным компонентам и схемотехнике различных устройств.

Также можете выкладывать на обсуждение свои или просто понравившиеся эл.схемы
различных устройств, которые могут быть полезны посетителям данной ветки.

Новички в этом деле, имеющие вопросы, тоже обращайтесь, не стесняйтесь

Графические обозначения и буквенные коды элементов эл. схем
Буквенные коды наиболее распространенных элементов эл. схем

я за всей эпопеей не следил...
а вы напряжения питания плеч померили? с этим все ок?
насчет перепайки колонок я не понял, нафиг их перепаивать если можно тупо тюльпаны местами махнуть?

Да ну нафиг?!
Как такое возможно?
Кондеры на место впаял? Нарушения пайки нигде нет на плате?
Ты там точно все правильно подключаешь? Источник в смысле?

Да, с питанием все ок. С напряжением Mute тоже.

Блин, Lexa_193, сфотай крупным планом все платы с обоих сторон. Интересно самому уже, как такая фигня может быть

Ты тоже школу подзатыльников проходил? Я у сеструхи лак для ногтей тырил, платы рисовать.

Ну а как же?!
Что за мужик, у которого солдатская смекалка не пашет
Правда современные кусачки из говна сделаны, а раньше хоть стальные провода кусай, им пофиг было

А почему у многих деталюшек ножки магнитятся? Ой не к добру это.
Ну чё там Лёха, в простейшей мелкосхеме разобрался наконец?

Медь магнитная, новый писк

Да фиг знает. Прогресс без изменений пока
Перепаял микру, как было так и осталось

Иван, а я использовал знания школьные под названием "усталость металлов" просто погнул пару тройку раз и схема в руке, а ноги висят) отпаял их, да полюбойму пайка не о чем аж стыдно фотать, но понимаешь звук то не изменился? Ладно бы пропал, или перемкнуло или фон, но звук абсолютно тот же самый! Кондеры обратно впаял)

уверен?
а если одно плечо под нагрузкой проседает?
ну там емкость в бп высохла, или еще чонить отвалилось...

Вообще мы же вроде как не мерили питание которое идет с трансформатора? Мб там померить, только я не умею, знаю только что оно двуполярное)))

Во время владениями этими школьными знаниями, помимо ног могут и дорожки запросто отвалиться

Добавлено спустя 1 минуту 37 секунд:

Ага, кондеры менялись.
Если бы что не так, то оба канала вели бы себя одинаково.
А у него даже при подаче сигнала на вход микры, один канал молчит, второй играет с дикими искажениями.

Добавлено спустя 48 секунд:

Если бы с транса не то шло, то и на ногах микры бы фигня была.
Сам говоришь что там +-20В четко.

Ну ребят стыдно когда видно, так вот показываю, но вы особо не ругайтесь, все тута работает как и раньше потому что проблема осталось такой же, мб конечно питание на самой схеме изменилось, но этот хрип и одна работающая колонка так и осталась! Я же уже руки опустил, пошел поблизости в ремонт, мне сказали, что колонки такие они не ремонтируют, а ехать сейчас никуда не охота)
Блин а чёт не грузятся фотки-то...Видимо там на столько всё стыдно, что даже фотографии грузится не хотят...) вот в облако загрузил: https://cloud.mail.ru/public/e6c1168eb3 ... G_0467.JPG
https://cloud.mail.ru/public/75488ff917 ... G_0468.JPG
https://cloud.mail.ru/public/ea7beb7c5a ... G_0469.JPG
https://cloud.mail.ru/public/f78ad60849 ... G_0470.JPG

Может как вариант, взять и замкнуть вывод mute на массу. Может там пороговое напряжение не доет открыться микре полноценно.
Хрен знает, схему остальную я не видел, кроме оконечника. Надо знать что там как реализовано.

С форумом что-то было, да? Не работал. Вот mute что то на слуху, но не могу вспомнить что это?) на массу это на 9 ногу схемы или тюлпана массу?)))

Добавлено спустя 1 час 11 минут 39 секунд:
В общем ладно спасибо за помощь, будет время в ремонт отдам и дело с концами, не мое это)

Это заметно.

Я ... обрывал ... . Но +- 20 Вольт питания - это большая мощность, больше 20Ватт, на слух - много , может в моём случае были старые динамики?

Дядьки, а кто знает, если вилка прикуривателя на 5V имеет выход, как её можно приспособить под 12V?

А за чем? Видимо в твоей "вилке" есть стабилизатор на 5в. Потому как в прикуриватееле и так 12в. В любом магазине можно купить эту вилку за 5 копеек.

mol61 в общем, купил пылесос давно автомобильный, урезал провод и вилку решил купить другую, по лучше. Припаял два провода (ну что может быть проще), подключаю и у меня горит предохранитель.
Вот сейчас другую вилку замерял показывает 12V на выходе, боюсь даже паять пылесос. Надо предохранитель покупать на 12V или что?

паять аккуратней надо, а после пайки прозванивать на кз.

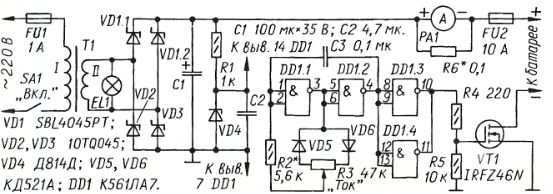

Иван555, помоги плиз. Сделал зарядник по схеме.

Хочу сделать ограничение по заряду - чтобы при превышении 14.4в ток упал до 0 и полевик закрылся. К выходу ЗУ подключаю TL431 - анод к минусу питания, катод к плюсу через 1кОм. Управляющий - на резистивный делитель - 10к и 2к1 (10к на плюс, 2к1 на минус). Т.е. чтобы 2.5в было при достижении 14.4 на аккумуляторе. От УЭ через резистор на 1к тащу к базе npn транзистора (на схеме его нет). Эмиттер - на массу, коллектор - после 200 Ом на завтор полевика. Не работает и всё!

Подключал светодиод в анод TL431 - пульсирует. Ставил по 1000 мкф и между + и - и между УЭ TL431 - пофиг. Подскажешь? А то на веге пароль забыл....

Вроде всё верно делаю - как 2.5в на УЭ (управляющем электроде, по аналогии с тиристорами) - он открывается, дает ток, открывается npn транзистор и "садит" затвор полевика на землю, тем самым закрывая его и предотвращая перезаряд АКБ.
