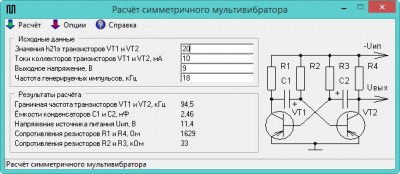

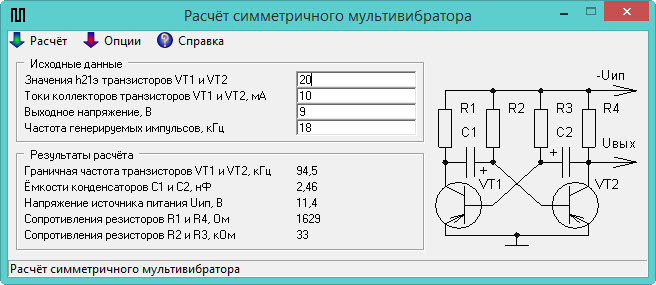

Вот что получилось:

препод наверное ход решения хочет, а программка для проверки на всякий

КактусоВ
Боюсь не допереть мне все решение от и до, у меня еще и математика напрочь забыта.

А чего ее считать? Rc должен быть много меньше Rload и больше Vdd/Imax. Скажем 2.2К
Rb не более "B" раз больше Rc. Причем, Bmin. Указано 20, значит Rb 47К.
Конденсатор считается по элементарной формуле, я не помню множитель.
Остается выбрать Vdd. Из-за потерь на Rc на выходе будет ... что имеется в ввиду под Vout? Пиковое напряжение, или пик-пик, т.е. дельта?
Если второе, то к величине напряжения Vdd требуется прибавить напряжение насыщения, которое НЕИЗВЕСТНО (см. PS). Для сплавных транзисторов это будет 0 (почти), а планарно-эпитаксиальный (типа КТ361) порядка 0.3В. Положим 0.3В, коль скоро неизвестно или не нормировано.
Vdd будет [[(Rc+Rload')/Rload'] * 9] + 0.3 = 10.5В.
Под Rload' понимается нагрузка Rload и параллельно к ней подключенный Rb. Поэтому подставлять надо не 26К, а 16.7К
Собственно, всё.

p.s.
Преподу кол в зад, за такие задания!
"КТ201 для усиления сигналов низкой частоты"
Здесь надо ставить:
"КТ208 для работы в усилительных и генераторных устройствах"
Мать-часть знать надо, мать...

serj
Благодарю, теперь хоть более-менее понятно что из чего следует

Какой мощности посоветуете купить выключатель автоматический воздушный типа ва47-29, чтоб тянул одновременно бойлер и стиральную машину? Раньше стоял С25 всё тянул, но со временем перестал, теперь не тянет даже что нибудь одно, выбивает пробки, износился от нагрузок, слишком мощные ставить ведь не безопасно?

Вот ВА47-29-1С25 и ставьте, вряд ли суммарная мощность стиралки и водонагревателя превышает 5 кВт. А причина перегрева и срабатывания автомата зачастую банальна: плохо затянутые винтовые зажимы на нём, после нескольких срабатываний защиты по току автомат следует заменить.

Задам еще вопрос, все по той же схеме мультивибратора. Как высчитать емкости конденсаторов, если сопротивление базы 33кОм?

Понимаем мультивибратор
Длительность импульса каждого плеча 0.7*R*С. Период, соответственно, в 2 раза дольше.

Рассчитывать Rc как Vdd/Imax НЕЛЬЗЯ. Через транзистор течет еще ток разряда конденсатора и ток нагрузки (если она реактивная).
Поэтому Rc > Vdd/Imax. Собственно, поэтому в схеме не 1.654564564576456356К, а 2.2К.
Ток разряда идет через Rb другого плеча, импульсное напряжение 2*Vdd, т.е. этот ток можно-бы учесть в расчетах, но из-за очень большого Rb (х20) этот ток будет в 10 раз меньше коллекторного. Номинал Rc выбран и так с запасом (разумным), поэтому 10% в него укладывается. Остальное чистая арифметика, сам разберешься. ))
