В этой теме обсуждаем общие вопросы, связанные с электротехникой, электроникой,
электронным компонентам и схемотехнике различных устройств.

Также можете выкладывать на обсуждение свои или просто понравившиеся эл.схемы
различных устройств, которые могут быть полезны посетителям данной ветки.

Новички в этом деле, имеющие вопросы, тоже обращайтесь, не стесняйтесь

Графические обозначения и буквенные коды элементов эл. схем
Буквенные коды наиболее распространенных элементов эл. схем

Полоса Уже половины средней (центральной, несущей) частоты.
Когда говорится о "полосе" частот, то понимается или "диапазон мин-макс" или "центральная +/-".
Если и так не понятно, то ---- диапазон мин-макс такой-же, как и средняя частота = (мин+макс)/2. Если Уже, то "диапазон мин-макс" меньше ....

u37
Спасибо, понял.

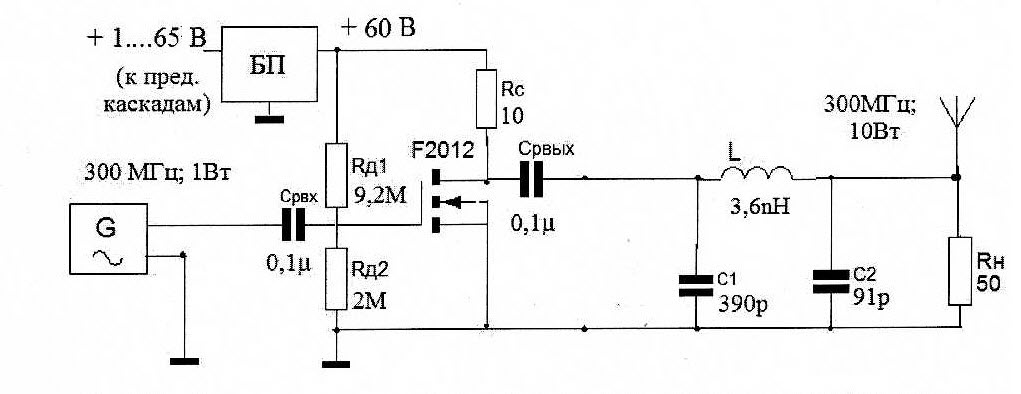

Вот схема усилителя, мне говорят, что она не рабочая. Где ошибка?

1. гнилая идея ставить мегомные резисторы в делитель затвора. И абсолютно бредовая, с учетом конкретной схемы.
2. для получения 3А (а больше НЕЛЬЗЯ) на затворе надо создать порядка 5В (см. описание камня). По "схеме" выходит где-то 10В. Не, ну маладцы.

Для лечения схемы надо:
1. уменьшить номиналы резисторов делителя на порядок. (или на два)
2. верхний вывод Rд1 переключить к стоку транзистора.

Теперь о неприятном.
Total Device Dissipation 40Watts
В данной схуеме 30В 3А.
Чип сдохнет, без вариантов.

u37
Спасибо. Разобраться ещеб в этой схеме полностью, вроде "С генератора идет такой-то сигнал, поступает на конденсатор, затем идет туда-то, происходит то-то...". Вобщем уметь объяснять ее на словах.

u37
Получил ответ, что эти две причины тут не главное. Моя схема чем-то отличается от типовых схем усилителя. Рою теперь учебную литературу, чтобы понять в чем разница.

Добавлено спустя 3 минуты 52 секунды:
Может этот профессор кислых щей меня так троллить пытается, а я ведусь.

Надеюсь, "ошибка" не в том, что на схеме забыли поставить (не видна) точку на пересечении линий у затвора? (сарказм)

u37
Это между резисторами рд1 и рд2? Всеж возьму на заметку.
Если есть еще догадки, то готов выслушать.

Главная ошибка схемы - использование транзистора с 2.5-кратным превышением по мощности. Так делать нельзя.
Если схема работает в импульсном режиме (в основном прием/простой и передача лишь изредка), то такой вариант прокатит, НО тогда надо обеспечивать отключение транзистора в простое. Т.е. надо поставить ключ (слабый MOSFET или npn) и замыкать затвор транзистора на землю.
При этом придется пересчитать алгоритм так, чтобы учесть время выхода усилителя в рабочий режим из простоя.

Для постоянной работы требуется другой транзистор.

u37
Все понял, благодарю за развернутый ответ. Попробую завтра преподнести ему эту версию

Именно в этом и было все дело

Ребята подскажите по адаптеру питания 9в для вот такой штуки.
http://www.muztorg.ru/cat/details/A028040/
В мануале написано нужно использовать вот такой адаптер -
#77
У меня на работе куча адаптеров от роутеров и прочей компьютерной ерунды, как мне правильно подобрать, чтобы нечего не навернуть.
Допустим с напряжением понятно, а на что еще смотреть?Сила тока полярность мб, вообщем подскажите пожалуйста.

основное это пульсации...
надо тупо втыкать все подряд и слушать.
если не надется нормального, то разбирать самый лучший и пытаться подавить пульсации.

Пульсации? А полярность значения не имеет уже?

Zerder, смотри обязательно чтобы на твоем блоке питания полярность была именно такой как нарисовано!
Т.е. плюс на внешнем контакте, а минус на внутреннем. Иначе, если защитного диода там нет, то грохнешь усь свой.
Блоки питания с таким разъемом могут иметь и обратную полярность.



По моему нет таких блоков, которые бы это не потянули
Смотри чтобы блок питания был рассчитан на ток больше чем потребление этой шарманки и все ок будет.

А вообще, я если честно не понимаю, зачем это УГ? 1Вт максимальной мощности!
Соседей не попугаешь такой пищалкой Самому бы хоть что то услышать

ну блин не до такой же степени чел раздолбай чтобы полярность перепутать...

iG0Lka


Видимо до такой

Просто не раз сталкивался, что люди путают полярность на таких блоках, и палят приборы.
Придумало же какое то чмо, плюс наружу пускать!

Вот такой пойдет?
#77

У меня уже есть пугалка для соседей.Хочу чтобы можно было по тихому пилить)).
http://www.pop-music.ru/catalog.php?id=88880004001

Zerder, по характеристикам да. Если полярность подходящая. Не вижу значка на наклейке.

Добавлено спустя 44 секунды:
Если значка нет, то надо мультиметром определять.

Добавлено спустя 1 минуту 16 секунд:

Дык там это, такая крутилка есть... громкость называется... покрути

А то что ты хочешь приобрести и усилителем то не назовешь. Разве что для наушников.
И качество звука будет такое, что не долго ты играть на нем захочешь. Ну это мое имхо.
Если тебе надо, и слышал у кого подобное, знаешь что берешь, то в путь

Иван555 Вроде вполне хороший компактный мобильный эмулятор гитарных звуков, для тренировки 1-2-3-4 пойдёт)).
Вечером бп мультиметром помучаю тогда.На другом полярность написана, но другая(((.

Если блок питания или разъем разборный, то можно перепаять в какую надо полярность.
Просто провода местами меняешь все.

ок,буду иметь ввиду.
