В этой теме обсуждаем общие вопросы, связанные с электротехникой, электроникой,
электронным компонентам и схемотехнике различных устройств.

Также можете выкладывать на обсуждение свои или просто понравившиеся эл.схемы
различных устройств, которые могут быть полезны посетителям данной ветки.

Новички в этом деле, имеющие вопросы, тоже обращайтесь, не стесняйтесь

Графические обозначения и буквенные коды элементов эл. схем
Буквенные коды наиболее распространенных элементов эл. схем

вот и я о томже...

Делитель не надо, а просто резистор можно подобрать. Только я хз какой там получится по номиналу,
надо подбирать чтобы реле уверенно включалось. Опять же, может резистор греться будет сильно, а может
подобрав по уверенному включению реле, он будет греть обмотку лишним током. Не знаю короче, не колхозил
так, надо пробовать

ВСЕМ Большое СПАСИБО!

У релюх ток удержания на много меньше тока срабатывания, по этому если в релюхе есть свободный свободнозамкнутый контакт, то собираем такую схему. Резистор подбирается по факту уверенного удержания релихи, по мощности пожалуй МЛТ 2 хватит, если там релюха примерно такая MY4-12VAC

Есть ли возможность, восстановить гнездо для наушников, на передней панель корпуса пк?
Болезнь: звук в наушниках надо ловить шевеля штеккер в гнезде.

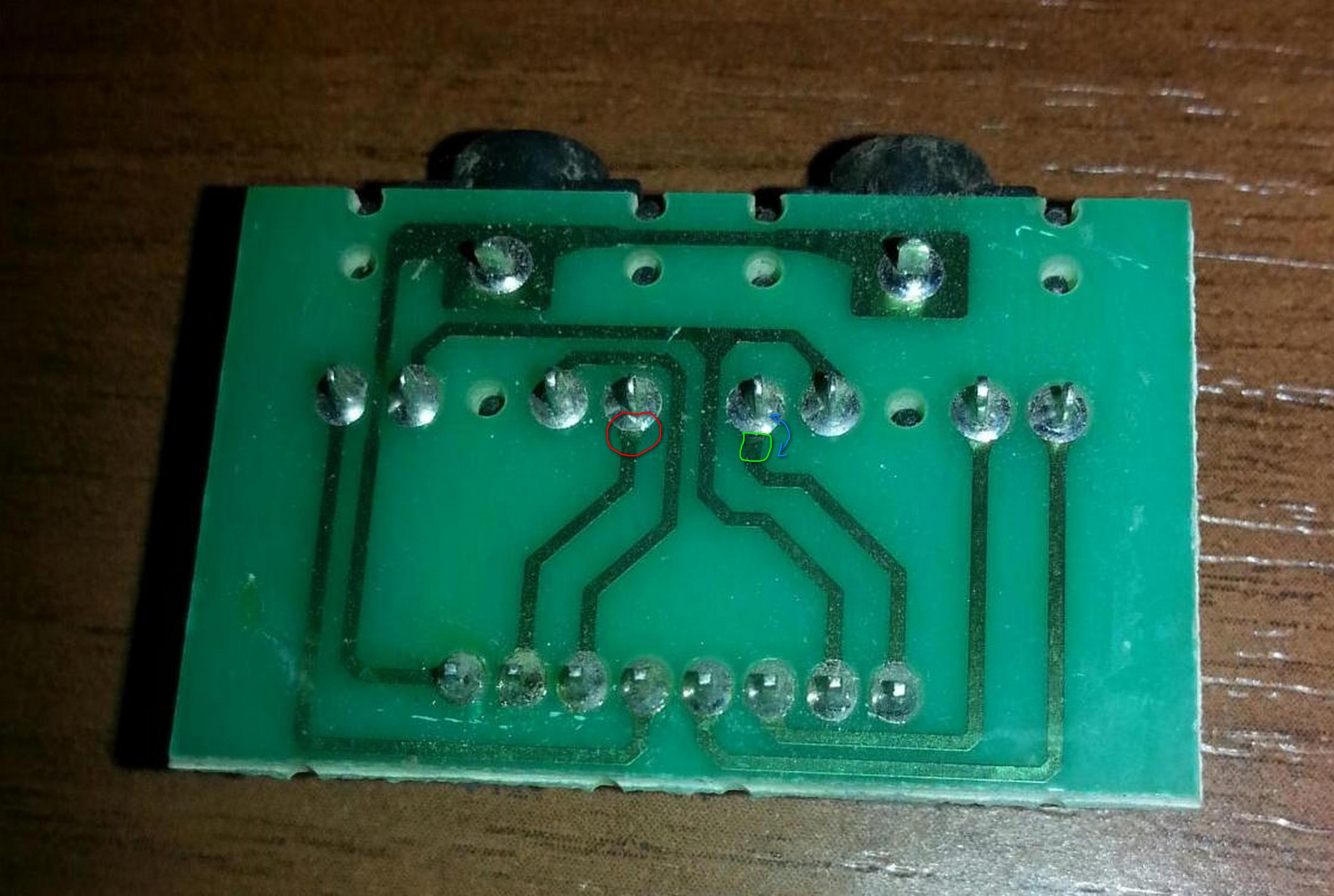

Штеккер наушников ни при чем, так же нет и непропаев на плате гнезд:

Новое купить на месте возможности нет, в виду их отсутствия в магазинах, покупать бу нет гарантии, что и это не с глюками, на али подходящее не нашел.

лучше всё же найдите новое, в этом максимум можно почистить спиртиком но поможет маловероятно.

Sania., чистка спиртом, да, не помогла....

На фотке видны кольцевые трещины, может всё же пропаять?

Leon75, разъём придётся выпаивать, да и на али такого добра полно. https://ru.aliexpress.com/item/32807860062.html

Sania., неее, там отсутвуют непропаи...сам лично пропаивал.
Дело на все сто процентов в гнезде.

Ваш прибор, ваше дело, ну а я не про непропай писал, но вам виднее.

ЗлойГеймер, что либо выпаять/запаять для меня не проблема.
Найти бы гнездо отдельно.

Leon75 Учти что гнёзда для AC97 и HD имеют разное действие контактов, хотя визуально они идентичны. У тебя схема распайки HD. А гнёзда в продаже как правило старого типа.

сомнительно.
там же контакты обычные.
разбери гнездо. почисть как следует контакты. подогни, собери взад.
А от штекеры 3.5" весьма капризные штуки в следствии их дебильной конструкции.
Я бы советовал для начала сменить именно штекер.
Если не поможет то надо зачистить небольшие области дорожек (зеленым обведено) перед круглыми площадками и пропаять так чтобы припой покрывал и круглую площадку и часть дорожки. синий цвет

для 100% гарантии можно продублировать дорожки проводами прямо от контактной до контактной

Zorro ну это вообще будет идеально.

Пробовал разные уши - не помогает.

Так же не помогло.
Только замена гнезда.
https://ru.aliexpress.com/item/32847987 ... 2e0e00kA11
Это то что мне нужно?

Leon75 оно или нет тебе должно быть веиднее, у тебя же есть образец.
Я бы советовал выпаять гнездо, разобрать и почистить, ну может контакт подогнуть, вообще там нечему не работать...

Кто нибудь из вас переводил питание аккумуляторного шурика на питание от бп?

А теперь по порядку что за шнурик, что за аккумулятор и т.д.
