В этой теме обсуждаем общие вопросы, связанные с электротехникой, электроникой,
электронным компонентам и схемотехнике различных устройств.

Также можете выкладывать на обсуждение свои или просто понравившиеся эл.схемы
различных устройств, которые могут быть полезны посетителям данной ветки.

Новички в этом деле, имеющие вопросы, тоже обращайтесь, не стесняйтесь

Графические обозначения и буквенные коды элементов эл. схем
Буквенные коды наиболее распространенных элементов эл. схем

Меня особо смд катушки индуктивности бесят.

sgs прозваниваются связи а не сами элементы.

Я работал на фирме по производству электронных плат, так вот там отдел после паечного контроля довольно серьёзная структура вплоть до наличия рентгеновского аппарата. А потом ещё два чувака сидят на ремонте плат не прошедши выходной контроль, после окончательной сборки.
Ну и схема дебильная, нумерация деталей не сверху вниз и слева на право, а в разнобой.

а можно ли в полевых условиях померять токи утечки текстолита плат, или хотя бы сопротивление Ом/см?
Я на этот форум заглянул с другого, про DDR5, так там сейчас полная неразбериха - некоторые платы совсем слабо разгон тянут, некоторые получше. Пока это, видимо, зависит от степени очистки эпоксидки для текстолита плат от галогенов. На серверы, якобы, идет текстолит с самой малой утечкой, а в ширпотреб уже отстой. Так можно ли дома померять если не утечки при 3-4 ГГц, то хотя бы сопротивление текстолита платы? У изготовителей указывается сопротивление порядка 1-10тыс мегаОм/см. Не помню, есть ли эта шкала на мультиметре.

Если учесть напряжения на зажимах профессональных мегометров 500 - 2000 вольт, такая проверка убъёт чипы на планке.

TM1
Все входы достаточно мощные. Все входы согласованы с волновым сопротивлением. Т.е подтянуты через низкоомные резисторы. На фоне токов, необходимых на перезаряд линии, утечка по изоляции ни на что не повлияет. А под изменение волнового сопротивления можно подстроится через RTT WR, RTT PARK, RTT NOM. Вероятнее диэлектрические потери.

ЗлойГеймер, у тебя же самый простой цифровой микроскоп? Как оно, детализация наверно не очень?

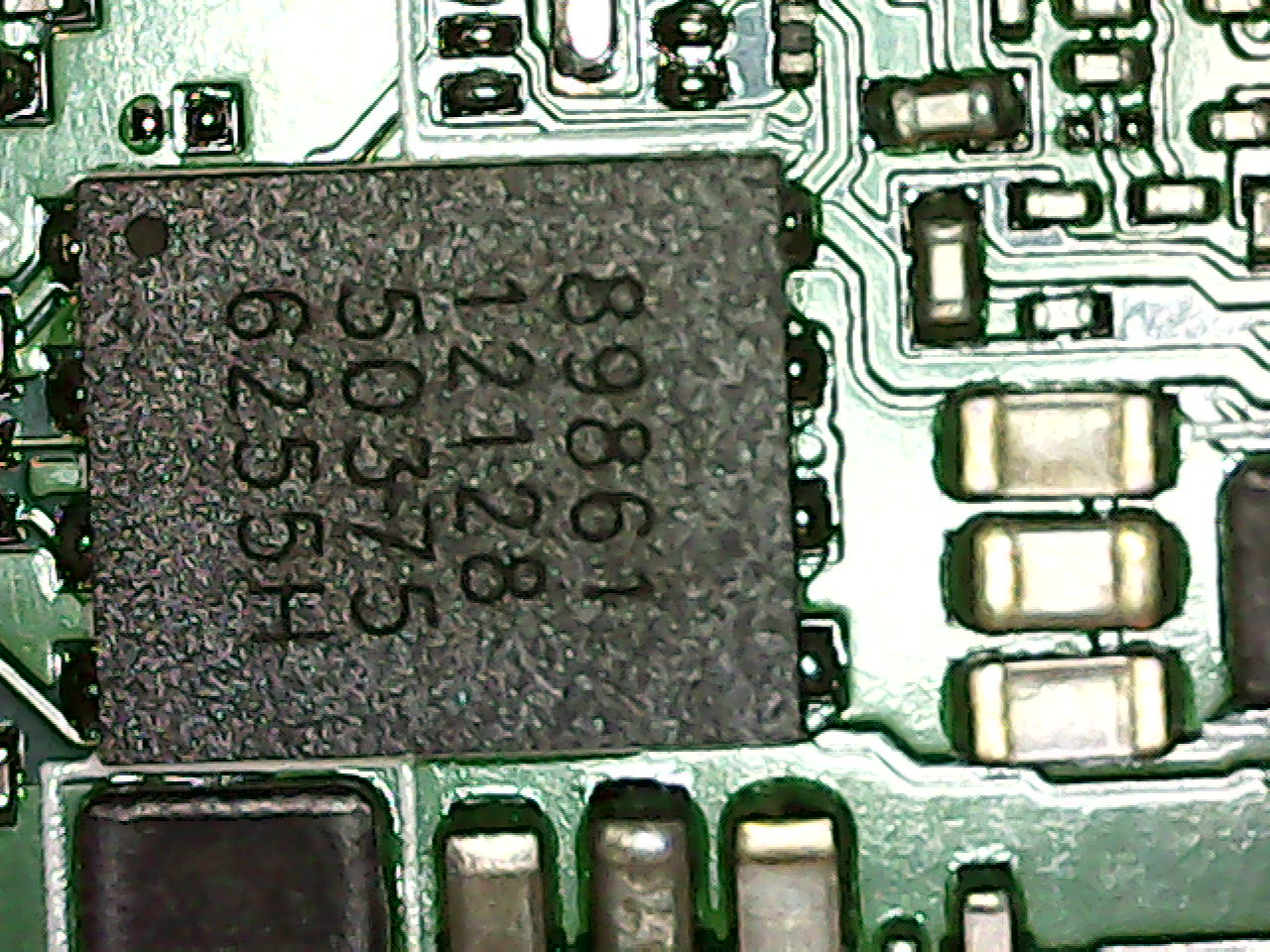

Sania., ну да самый простой, вот фотка для примера.
