Друзья мои. Помогите с теорией.
Моделирую усилитель. На схеме обратная связь в первом каскаде (через R3). Последовательная по току.
Есть схема:
#77

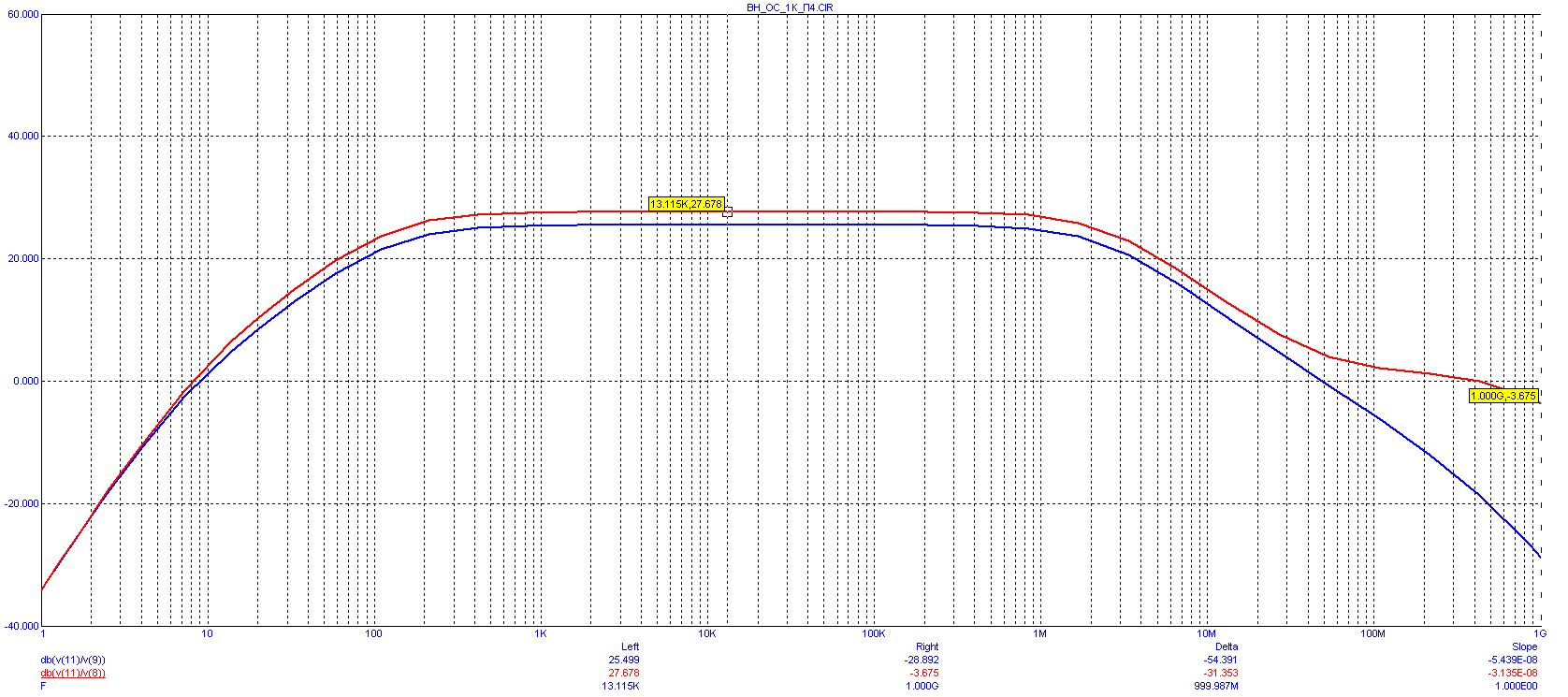

Коэффициенты усиления (сквозной и по напряжению) моделированные в майкрокапе:
http://rt0502.narod.ru/tmp/Ku_sKu.PNG
А теперь считаем аналитически:
#77

Как видите результаты моделирования и расчтов более чем разные.
Вопрос: как правильно считать?



Партнер


SilentFreak
Статус: Не в сети
Регистрация: 01.10.2007
Откуда: Челябинск
Фото: 1
http://forums.overclockers.ru/viewtopic.php?t=58320

_________________
Oh, what a day... What a lovely day!




Advanced member
Статус: Не в сети
Регистрация: 10.04.2003
Откуда: Москва
C9, С10 и R13, R14 лишние.




Member
Статус: Не в сети
Регистрация: 10.03.2003
Откуда: Россия, Моск...
serj
поясни. Если убрать R13, R14, то как регулировать смещение?
А с кондерами... вообщем-то я тоже в них смысла не вижу. Просто схема мне уже была предоставлена в собранном виде.
Но вопрос не в этом. Где я лохуюсь с расчетами? понимаю, что тут сходу не ответить, но, если есть время... гляньте в закромах своих знаний, а то я уже второй день по разному считаю, а к результатам моделирования даже близко не подошел.
Добавлено спустя 2 минуты, 6 секунд
последние 3 формулы меня как-то настораживают...




Advanced member
Статус: Не в сети
Регистрация: 10.04.2003
Откуда: Москва
1. закоротить конденсаторы
2. удалить резисторы.
3. смоделировать и удивиться результату - она работает! :)
Это стандартное схемное решение, очень часто применяется для малосигнальных/малошумящих усилителей.




Member
Статус: Не в сети
Регистрация: 10.03.2003
Откуда: Россия, Моск...
serj
согласе с вами.
Схема работает.
Но мне нужен расчет)))
Убрал эти резмсторы. Смещение можно дейтвительно и без них задавать. И кондер тоже ни к чему




Advanced member
Статус: Не в сети
Регистрация: 10.04.2003
Откуда: Москва
К-т усиления = коллекторное сопротивление(с учетом нагрузки) / эмиттерное
Для второго каскада это Rn/R8, для первого аналогично, только в качестве 'R10' служит входное сопротивление второго каскада.
Добавлено спустя 2 минуты, 9 секунд
Кстати, в качестве 'R8' надо подставлять R8||R6, они параллельны по AC.




Member
Статус: Не в сети
Регистрация: 10.03.2003
Откуда: Россия, Моск...
serj
получаетя Ку=3.6 - для второго каскада. А по моделированию он равен 50




Advanced member
Статус: Не в сети
Регистрация: 10.04.2003
Откуда: Москва
По второму каскаду - Rc порядка 0.6К (приведенное)
Re ... где цифры по R6 и R8????




Member
Статус: Не в сети
Регистрация: 10.03.2003
Откуда: Россия, Моск...
R6=4k
R8=0.4k




Advanced member
Статус: Не в сети
Регистрация: 10.04.2003
Откуда: Москва
Ку = Rc/Re
Приведенное сопротивление эмиттера Rf=26mV/6.3mA=4Om
Re=(4k||0.4K)+Rf = 363+4=367Om
Ку=565/367=1.54
"получаетя Ку=3.6 - для второго каскада. А по моделированию он равен 50"
Получается в 2 раза меньше. А программу выкинь. 50 там не может быть априори, на 1 транзисторе при примерно равных сопротивлениях в коллекторе и эмиттере получить невозможно в принципе.
если ты имел в виду Ку по постоянному току, то - для усилителей переменного тока такого параметра нет.
Видимо, ты перепутал Ку каскада с h21e, там действительно 50. :)
