помогите плиз нарисовать чертёж метал. пластины, примерно 50*50 мм, в центре круглый вырез диаметром 53 мм... эта пластинка как из новости про видеокарту evga titan x hybrid нижняя картинка. + вырезы под крепёж по углам 43*43 мм и 53*53 или сколько там...

deniskaaaa1 пластина 50х50 с вырезом в 53?
Это как?

он же написал

поправка: пластина 69*69, вырез 54 в диаметре, 4 крепёжных отверстия 54*54. а вот с теми отверстиями что вокруг большого, беда... надо мерить расстояние от края большого и между ними.

Тут все ясно.



А вот отсюда уже ничо непонятно)

deniskaaaa1 Руки писать есть,а циркуль и линейку держать нечем?

Bosoiy, есть но не могу.
AlexUnderUA, а ты представь.

По религиозным соображениям?

а может просто вписать окружность в квадрат 54х54?вершины квадрата и будут отверстиями, кстати, какой диаметр у них

Эмм. Аффтар пока объяснять пытался, чего хочет - уже мог раза 3 нарисовать)

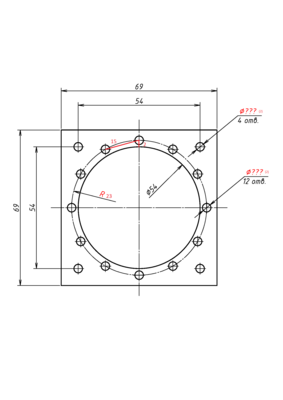

так?
#77

Bosoiy, физиологические.
aggre$$or, не плохо. позже дополню.

Это как? Линейку и циркуль руки не держат, а пилить могут?

Добавлено спустя 1 минуту 41 секунду:
aggre$$or Какой прогой чертёж делал? Надеюсь не автокад? Хотелось бы чего по проще, для мелких задач.

mol61, не пилить, не сверлить... всё сложно!

mol61 автокад, он родимый.
квадрат, окружность и 2 массива, куда еще проще

Кад ставить для того чтобы раз в год гайку нарисовать, жирновато.

вроде так...

Странно, длину хорды смог посчитать, а с радиусом ошибся!

54 мм диаметр, + 2 мм = 56 мм / 2 = 28 мм
пардон.

опять не правильно, что с математикой?
радиус окружности по которой 12 отверстий = 29 мм
размер хорды не нужен, 360/12 = угол 30 град.
