FAQ

Прежде всего-вот подробный чертеж референсной видеокарты Radeon 7970.#77Видеокарта 7950 ничем в плане размещения и планировки не отличается.
На сегодняшний день , из кулеров воздушного охлаждения единственными провереными являются кулера фирмы Arctic cooling.Это могут быть модели:Accelero Xtreme III ,Accelero Xtreme 7970 ,
Accelero Xtreme PLUS II .Разница в них заключается в том,что модель 7970 устанавливается на видеокарты без дополнительных модификаций и усилий.С остальными -сложнее.Желающим ознакомится подробнее-вот ссылка на сайт производителя-VGA
Для желающих ,и умеющих работать руками (при наличии таких кулеров не подходящих 100%)вот можно ознакомится с такой выполненной работой-История о системе охлаждения видеокарты Радеон 7970 и ее замене на АС Accelero Xteme Plus 2
Эта же заметка есть и на этом сайте,но там по неизвестной причине пропали фото.
При непонятно высоких температурах без нагрузки на системе питания, тоже рекомендуется ознакомится с заметкой-там описана возможная причина такого эфекта.
Экстремальный кулер для экстремальной видеокарты — Arctic Accelero Xtreme 7970-Свежий обзор.

Ну я чуть не так выразился, каюсь.
Я про странный вывод, о "нельзя клеить". Потому как и на землю они изначально звонятся, откуда тогда проблемы с КЗ возьмутся, если уже все замкнуто?

То что они звонятся между собой,еще не означает в реале идет по ним ток ,и по всем одинаковый.Я не думаю ;иначе даже с референсным охладом и термопрокладкой на них есть шанс при сдвиге прокладки может быть КЗ.

Если они замкнуты, то разный ток по ним идти в принципе не может! Это так к сведению.
Во-вторых они замкнуты на землю, а это значит, что по ним вообще не идет никакой ток и идти не может!
.......Если замкнуть землю и питалово вот тогда КЗ и получится))

Я конечно извиняюсь, но это даже не основы электро техники.... , а физика начальных классов.

Я не проверял их с землей,между собой только .
Все верно,но я решил по пронципу как бы чего не вышло.....

Понятно.
Я сегодня выложу свой вариант "переделки", у меня пара отличий есть, может кому пригодится. Что-то от тебя возьмет, что-то от меня.

Добавлено спустя 2 часа 15 минут 36 секунд:
Ну как и сказал выкладываю свой вариант установки AC 2 на 7970.
За основу была взята статья уважаемого Калибр. Хоть в электротехнике он профан , руки у него растут именно из того места, откуда им полагается...
Так так AC у меня уже лежала, а сама карта только ехала с заморских стран, было время обдумать статью Калибр...
Начну с конца, т.к. карта давно собрана и процесс установки не увековечен.

#77#77
Отличие 1е. Т.к. в моем комплекте не было бекплейта как у Калибр, был взят оригинальный с карты. Подгонять не пришлось, все встало идеально.
#77#77
Отличие 2е. Уж очень не хотелось делать бутерброд из пластин, да и пластины у меня не было, а заказывать кусок меди в лом...В молодости трудился на судоремонтном заводе...начал обзванивать знакомых которые по сей день там трудятся, в итоге договорился . Но когда показал что конкретно и сколько нужно обтачить, ответили что врятли получится и лучше обработать напильником. Что я попытался сделать....После получаса упорной работы, плюнул взял болгарку да подтачил, ушло минуты 3.
#77#77#77
3е. Наклеил на цепи радиаторы больших размеров, немного обтачив один. 3й скрин, это для наглядности, как поклеить их точно "в ряд". Используйте новое лезвие!!! Ржавое топом не вытащите.
#77#77#77
4е. Это радиатор для силовика, который находится в верхнем, левол углу.Взял с первой фотки, поработал турбиной, а потом немного напильником....
#77#77#77
4е. Очень хотелось установить радиаторы на чипы памяти без зазора. Посему сточил турбиной около мм рамку.
#77
5е. Это нижний чип памяти. Под рамкой примерно столько же, плюс на пару мм больше чипа. На моей 5850 память после 1250 уже перегревалась, очень не хотелось на новой карте с этим столкнуться... Нафотал сегодня без рамки, но нечаянно стер .
#77
Ну и в заключение...Между рамкой и платой использовал комплектные шайбы, подошли идеально.

ПС. Нафотографировал гораздо больше, но нечаянно стер, если кому нужно разберу еще раз.

Извиняй...не хотел задеть, ну подколол чуть-чуть)).
Ремонт я тоже люблю, только закончить лет 5 уже не могу

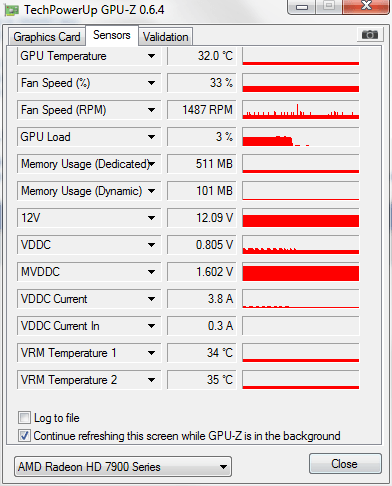

добрый день приобрел Arctic Cooling Accelero Xtreme 7970, http://gpuz.techpowerup.com/12/08/14/7zq.png, это нормальная температура? 7970

В продолжение вот этого..

Похоже термопрокладки после хорошего прогрева сплющились (видно, что чуть повыдавливало их по бокам), передача тепла улучшилась. Температура VRM 77*С, иногда доходит до 80*С, но не на долго (майнинг вроде равномерно по времени грузит карту, но видно перепады температуры в квартире дают такой эффект). Принудительного обдува нет. Доволен результатом))

Добавлено спустя 32 секунды:
xmontyxx нет, она замёрзла.

народ кто ставил АС, нормально ли клей с комплекта держит радиаторы на масфетах? я ща наклеил, лежит уже часов 5, както сыкотна переворачивать, на памяти вроде жостка прехватилось, а вот на питалове даже притрагиваться сыкотна. просто карта будет стоять боком и боюсь, что если отвалится то упадет на мать и наделает делов, на другой карте нацепил на термопасту MX-4 когда карта стояла в башне, то класно все держалось, ща поставил боком и радиаторы чуть сползли, но вроде остановились, уже сутки стоят на месте.

По поводу "замкнет/не замкнет" при установке СО на VRM: статья в которой замыкается и все ок.

У меня он бракованный оказался, толком не высох. Но при этом ничего не отваливалось. Снялось легко, с небольшим усилием.

#77
Вот моя. У меня постоянка 900об(7v штекер). Выложи скрин под нагрузкой...

muxa cc цитату, что мне ты приплел - не моя))



исправить надо бы..

и еще - что за температуры на скрине? В простое никому не интересны они. Что там под нагрузкой?

а нет ли какой нить информации о других СО, а то только арктик и все, неужели конкуренты ничего выпускть небудут?

Может и будут, только зачем другое, если есть почти идеальная система?
Дальше только вода.

MIKE-DMX еще DeepCool Dracula (правильно установленный он лучше АС) и Termalright Shaman. Но последнего надо подгонять (пятак сделать выпирающим).

то что можно пришпмптить шпмпна я знаю, я про СО без гемороя,
muxa cc другие нужны!!! у всех разные корпуса и разные комплектующие, у меня допустим будет проблемотично воткнуть АС. а вот СО типа шамана полегче

Так я и сказал - почти идеальна

Фото, слева установлен на HD7970 гигагерц эдишен радиатор Zalman VF3000A, крепежные отверстия идеально подходят, справа купленный мной Zalman VF3000F для GTX 580/570, забрал последние 2шт в Никс за 660р штука, я думаю за эти деньги подарок. Чтоб установить VF3000F на 7970 надо просверлить дырки где указано стрелкой справа и нарезать резьбу, собственно отмерять ничего не надо, т.к. две дырки уже есть, а остальные только наполовину вглубь просверлены, надо только досверлить и нарезать резьбу под болты в комплекте. Естественно придется удалить зашитную пластину с чипа 7970, чтоб поставить эти радиаторы или использовать медную подкладку без удаления защитной пластины, я буду удалять пластину.
З.Ы. Zalman VF3000A я снимал для примерки со своей HD6970, на 7970 буду ставить доработанный VF3000F, на радиатор слева у меня стояли 2х120мм вентиляторы, температура в майнинге 55 градусов, думаю на HD7970 я получу температуру не выше 60 градусов. Пластину для ВРМ и памяти которая идет для GTX 580/570 (вверху на фото черная) придется разрезать на две части и немного допилить доработать, одна часть пойдет на охлаждения памяти, вторая на ВРМ, на ВРМ можно сделать большой радиатор из оставшейся второй части.

З.Ы.Ы Продолжение будет через 2 недели, уеду в отпуск. Покажу результаты тестов с двумя 120мм вентиляторами, штатные вертушки на Залмане УГ, с ними температура выше на 15 градусов.

Фото 4.5мб:
#77

Добрый день. У меня после установки AC 7970 заглючил тахометр, показывает нереальные скачки в простое что возбуждает нервную систему. С чем сие может быть связано?
Опытным путем установлено что скачек до нереальных показателей происходит если остановить пальцем пару винтов. Но они крутятся абсолютно свободно.

#77
