Тема для выбора и обсуждения специализированных радиаторов для СЖО. Вопросы по самостоятельному изготовлению радиаторов а также переделке других видов под СЖО обсуждаются в отдельных темах:
СЖО. Пассивная батарея охлаждения вместо радиатора
СЖО. Вынос радиатора на балкон
СЖО. Изготовление самодельного радиатора
СЖО. Использование автомобильных радиаторов

Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Важно:
Прежде чем задать вопрос - воспользуйтесь поиском и обязательно прочитайте первое сообщение темы и хотя бы несколько последних страниц, если тема большая: возможно, ответ на ваш вопрос уже есть в теме или в материалах по ссылкам из первого сообщения.

Ссылки на информацию:
Посадочные и габаритные размеры для 1х120, 2х120, 3х120 и 4х120 радиаторов фирмы aquatuning.
Таблица производительности 480-х радиаторов при различных оборотах вентиляторов.
Рассеиваемая мощность при приемлемом уровне обдува очень приближенно составляет 100Вт для 120-ой секции и 150 для 140-ой. По FPI радиаторы можно сравнивать только с оглядкой на их толщину и интенсивность обдува.
Пример того, как более плотные радиаторы сперва проигрывают по дельте, но при увеличении отводимой мощности/улучшении обдува выходят на первые места.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

Всем здравствуйте! Раз уж пошел разговор за 360 мору, то стоит-ли гнаться за дорогими 120мм вентиляторами для нее , или какие-нибудь pure wings 2 сойдут?

Jester.87 сойдут любые которые будут комфорты для вас на скоростях 600-900 об\мин. У меня стоят 9 штук ARCTIC P12. Работают на 30%, это бесшумно.

На онлайнтреде лежат UT60 и XT45 1 версии, оба 360, по ценам чуть ли не ниже дооперационных. 13000 и 9300.
Кому надо - налетай.

Не совсем.
Надо смотреть, под что карлсоны оптимизированы, давление или расход. Все же продувка корпуса и радиатора несколько разные задачи.

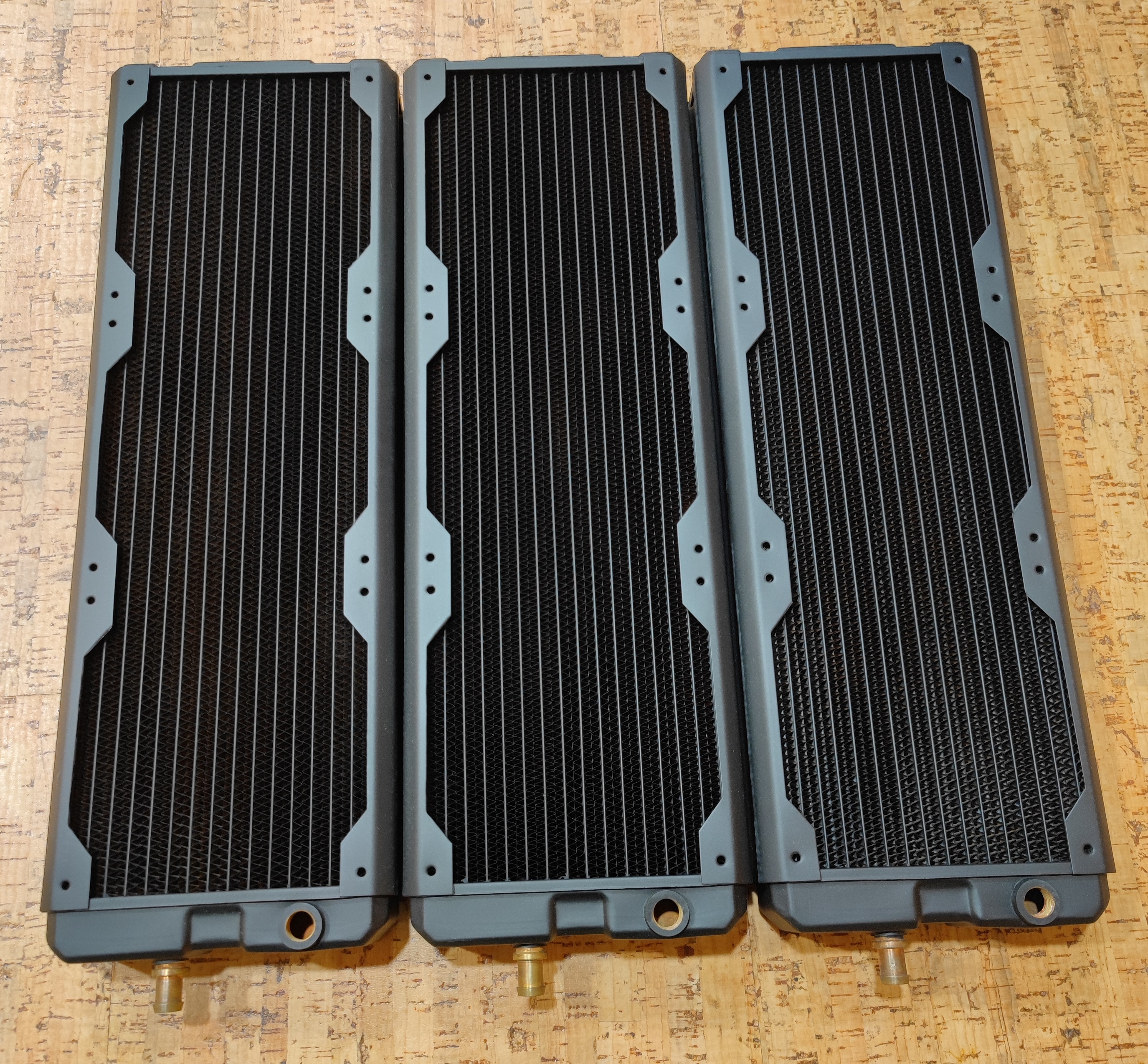

Качество вполне себе, соты ни одна не замята, укладка гуляет по плотности, на фото видно.


Если кто не помнит, то это двухэтажные радиаторы. Переделать его обратно, увы, не получится, там трубка эта проходит сквозь перегородку.
Для создания внешнего аналога Моры вообще пофиг, и на штуцер, и на огрехи укладки ленты.

Пообщался с продавцом, говорит, по 800 Вт отводили через один радик.
Щас какой-то оптовый покупатель наклюнулся им

Добавлено спустя 11 минут 30 секунд:

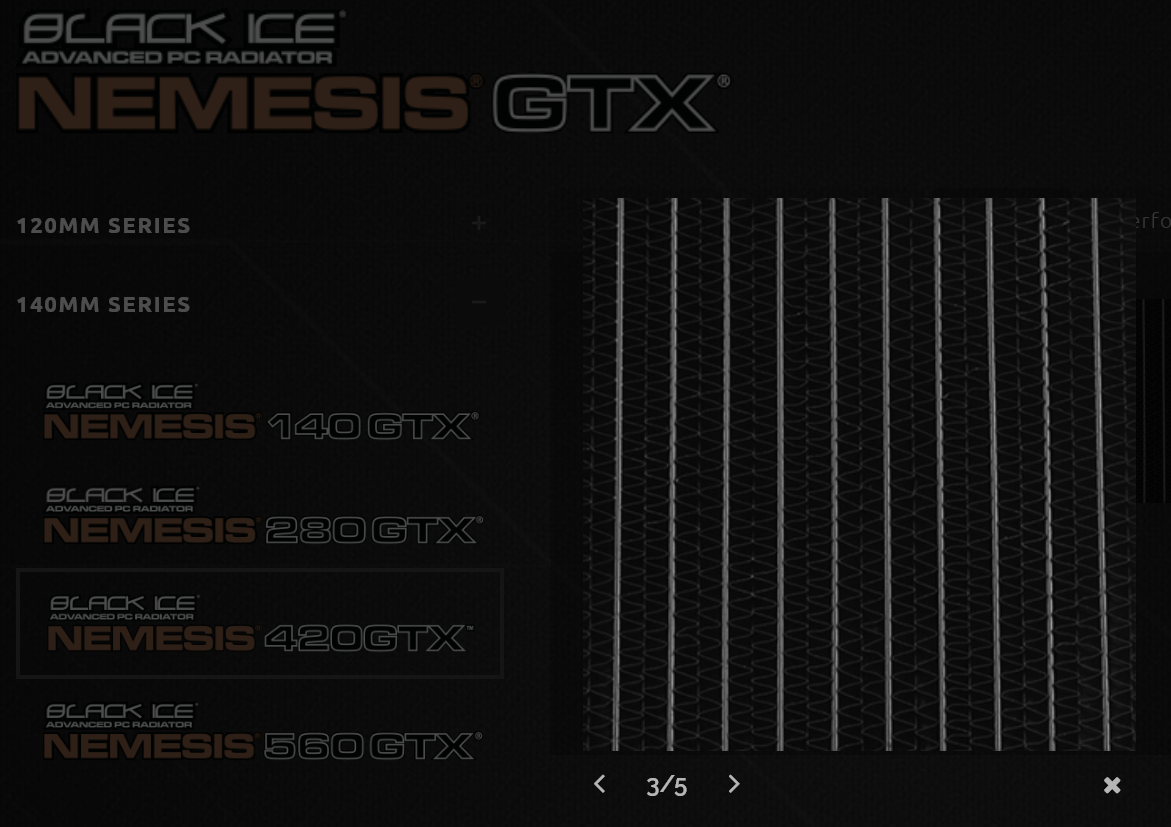

к слову:

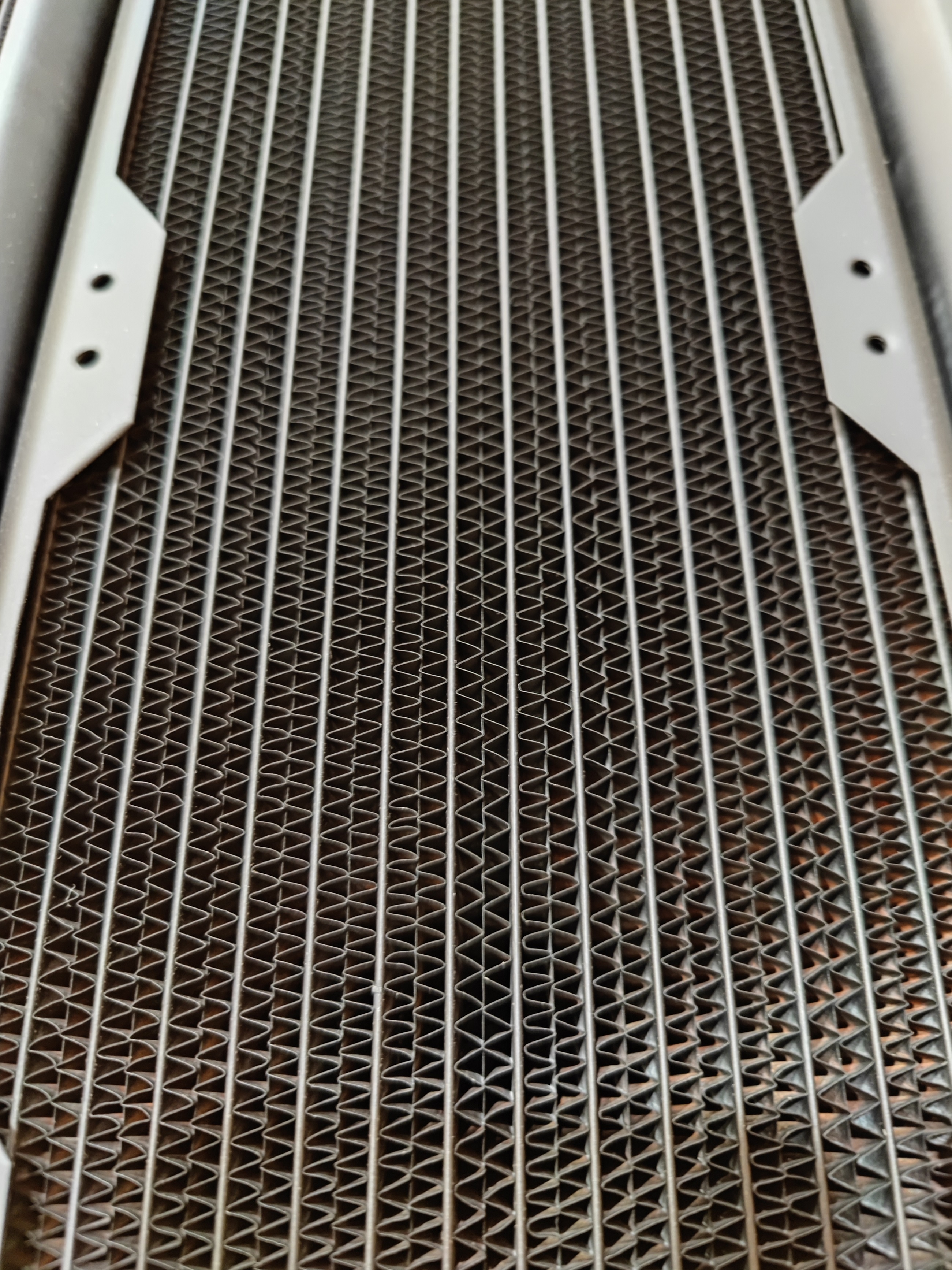

Та же "фича" с укладкой.

Alexx[2]
Пока ничего не делал. Зависит от шланга. 10ка внутренний диаметр шланга. Если 10/16 то клипса под 16, если 10/13, то под него 13 клипса

это hardware labs 420 gtx можно прикинуть по тестам в инете сколько отводит , елочка там впаяна в трубку ее при желании можно выпаять и впаять мелкий экстендер ,а так да изменить место положение на стандартную не стоит того . хорошие радики у меня была одна сборка на них и были еще планы пока не попался case labs . топовый радиатор по низкой цене но с особенностью)
и да такие 3 радиатора должны быть гораздо эффективней моры особенно если пушпул сделать.

По идее да, ибо two-flow, а Мора скорее простой автомобильный радиатор кондиционера, чем специализированное изделие. Я не говорою, что Мора плохая - вообще нет, но тут, если подобрать вентиляторы, мне кажется будет жижа с Т комнаты при любой нагрузке, ну, порядка 1000 Вт точно можно дельту 1-2 градуса держать
А может я и чрезмерно оптимистичен)


Для внешнего использования с алюминиевым плитой с 2 сторон (как я и хочу) можно не париться, один фиг шланг видно даже не будет, все будет закрыто экранами.

А вот вторую помпу желательно, не самый потоковый радик это.

алюминий сейчас подорожал ,а у тебя еще и плиты смотри отдашь за них больше ем за радиаторы)

Добавлено спустя 1 минуту 33 секунды:

не по идее ,а точно , а если еще пушпул сделать то вобще бомба .

Да вполне сойдет и листовая сталь лазерной резкой... В любом случае пластины для соединения воедино нужны. Акрил, думаю, лучше не делать, для такой тяжелой штуки будет хрупковат, особенно если непонятно, экструзионный он или нет.
А так-то по красоте хотел бы brushed aluminium
Ну и прилив на одной из пластин для крепления помпотопореза. Топ/рез Альфа 250 есть, а помпа в компе, наверное, купить такую же 775V3 будет экономнее всего, тем более, мне нравится, как она работает, несмотря на то, что это нечестная Д5.

CHiCHo что почём за такие пластины + ноги будет стоить?

Alexx[2]
Да это долгострой будет))) Пока не узнавал даже, думаю, в рубль за пластину из стали уложусь. Алюминий - боюсь предположить, так как нужен будет не менее 3-5 мм для жесткости.

Т.е. 280 радиатор при дельте 10 градусов и 750 оборотов при внешнем тестировании "отводит" 150w тепла. Одна 140ая секция 75w при дельте в 10 градусов. 9 секций при таких оборотах отведут около 675w при дельте в 10 градусов. 1000w - дельта 14-15 градусов. Так что для 1-2 градусов дельты нужен пуш-пул на ~3000+ оборотах. На практике все выйдет хуже этих расчетов т.к. вряд ли эффективность радиатора скалируется прямолинейно от его площади.

А еще у gtx 420 среднее сопротивление потоку и связка из 3х таких штук будет вполне неплохо резать поток. В этом плане мне больше нравится "мора от наг77" из низкорезистивных радиков.

tonygks
Так сложно довольно рассчитать готовое изделие, но около700 Вт при дельте 10 гр и бесшумном пуше - это крутенько. Пуш-пулл на 750 будет больше 900 Вт. Но, думаю, что на пуш-пулл 1000-1100 оборотах и своей помпе (+ внутренняя, выйдет поток поболее, чем 1 галлон в минуту, а ближе к 1,5 все-таки) можно попробовать на 1000 Вт сделать дельту 4-5 гр.

Так-то 1 градус - да, влажные фантазии

Думаю если 1 gpm будет, то хорошо. Всего скорее не дотянет.

Это всего 220 227 литров в час. Это даже для одной помпы в сложной системе маловато. А для 2-х скорее всего мало, даже с такими, средне-рестриктивными, радами.

CHiCHo хотел сказать - увидим как соберешь. Но ты без измерительных приборов однако. Так что останусь при своем мнении, что 1 gpm это потолок для такой сборки. Если она еще будет с быстросцепами, то и подавно.

Так потокомер я могу купить, поставить его как внешний, типа которые с дисплеем.
Быстросцепы не хочу... А вот какие шланги такой длины взять - вопрос, похоже, только EPDM тут вариант, ибо дешевые ПУ есть только по 1 метру.
Кстати, вопрос не в тему, но есть какие-то фитинги с запорной функцией? Типа stopleak? Идея такова: разрыв внешнего шланга - срабатывает стопор - жижа не вытекает из внутреннего контура, который, соответственно, замывается на себя, а внешние "остатки" до запорных фитингов - просто как аппендиксы.

CHiCHo 3 комплекта быстросцепов. В правильном направлении 2 комплекта подключаешь в одном большом контуре с внешней "морой". И когда разомкнешь их, то перемычкой шланг + папа-мама быстросцеп замкнешь мелкий контур внутри корпуса. Внешний контур останется гермитичным из-за быстросцепов.

Ну или можно обойтись 2мя комплектами быстросцепов и сделать перемычку в мелком контуре с помощью 2х тройников, шланга и крана на нем. Отстегнул большой контур и открыл кран, чтобы жидкость текла по внутреннему контуру.
