Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости.
Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются!
НАПОМИНАНИЕ!!!
СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой.
Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами.

Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов!
Список основных тем форума Системы Жидкостного Охлаждения находится тут.

Рекомендуемые темы:
#77 Компоненты для водяного охлаждения PC - заказ, оплата, доставка.
#77 Список производителей СВО-комплектующих, интернет-магазинов и реселлеров работающих со странами СНГ

Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей).
Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Church с некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой.
- Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета.
- Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами).
- Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет.
- Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать
- Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12
- Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости.
b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток);
c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например)
- Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно:
core i7 4.2GHz+/1.4V+ .. 3x120 секции
gpu класса 460/5870 .. 1-1.5 секции
gpu класса 480/580/5970 .. 2-3 секции
.. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(&GTX)/некоторые от Koolance.

Опциональные вещи:
- Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше));
- Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed );
- мониторинговые приблуды: потокометр / термодатчик(-и);
- При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance;
- мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario,
Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2,
Водоблок на проц: EK Supreme HF - 1 шт.,
Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover,
Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт.,
Вентиляторы: Scythe Gentle Typhoon - 3 шт.,
Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов),
Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт.,
Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа.
Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.


Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 08.03.2007

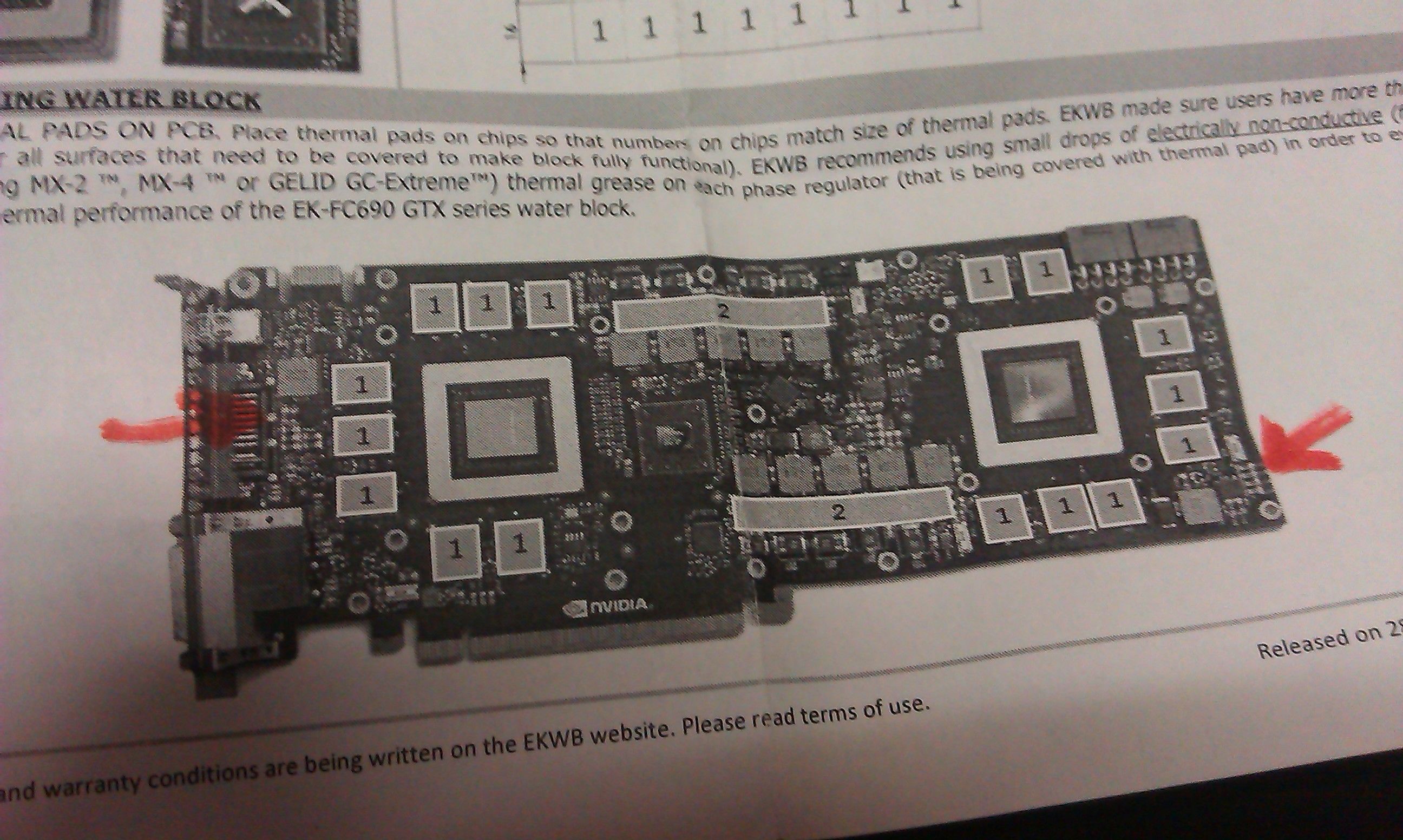

Вложение:
IMAG0079.jpg [ 603.75 КБ | Просмотров: 577 ]

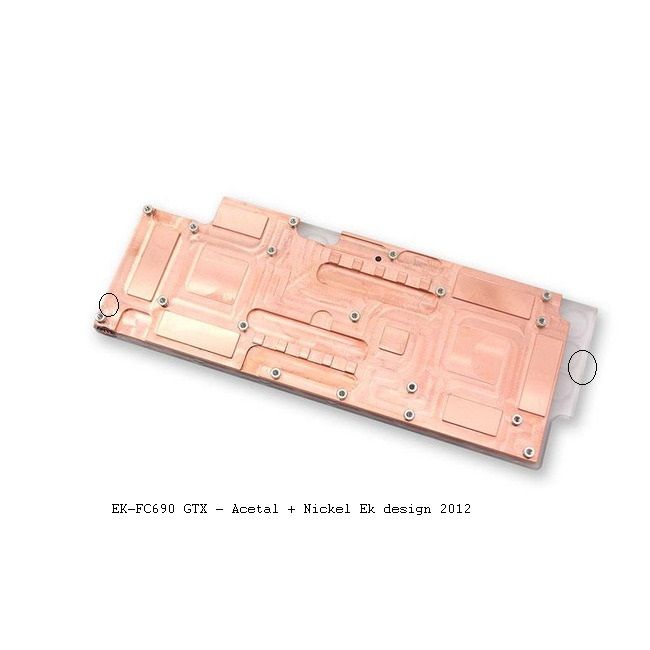

Вложение:
3_23739.jpg [ 30.11 КБ | Просмотров: 268 ]
Владельцам GTX690! EK-FC690 GTX - Acetal + Nickel Ek design 2012 имеет косяк с охлаждением 2х VRM. Будте бдительны!




Member
Статус: Не в сети
Регистрация: 31.01.2013
Откуда: Москва
Фото: 21
слишком подробно расписал проблему =)




Advanced member
Статус: Не в сети
Регистрация: 24.10.2010
Фото: 0
mamont40 VRM на Вашем скрине закрываются термопрокладками под цифрой 2.




Member
Статус: Не в сети
Регистрация: 11.03.2008
Откуда: Норильск...
Фото: 1
Albulane
Страницу другую пролистайте назад и увидите диалог...

_________________
Water Cooling System Koolance --- Superior Liquid Cooling Solutions.




Member
Статус: Не в сети
Регистрация: 08.03.2007
_AK_ писал(а):
mamont40 VRM на Вашем скрине закрываются термопрокладками под цифрой 2


И...?




Advanced member
Статус: Не в сети
Регистрация: 24.10.2010
Фото: 0
mamont40 писал(а):
Владельцам GTX690! EK-FC690 GTX - Acetal + Nickel Ek design 2012 имеет косяк с охлаждением 2х VRM. Будте бдительны!


Это Ваше сообщение? В чем косяк? Что указано стрелками? VRM по Вашему?




Member
Статус: Не в сети
Регистрация: 08.03.2007
_AK_ писал(а):
Это Ваше сообщение? В чем косяк? Что указано стрелками? VPM по Вашему

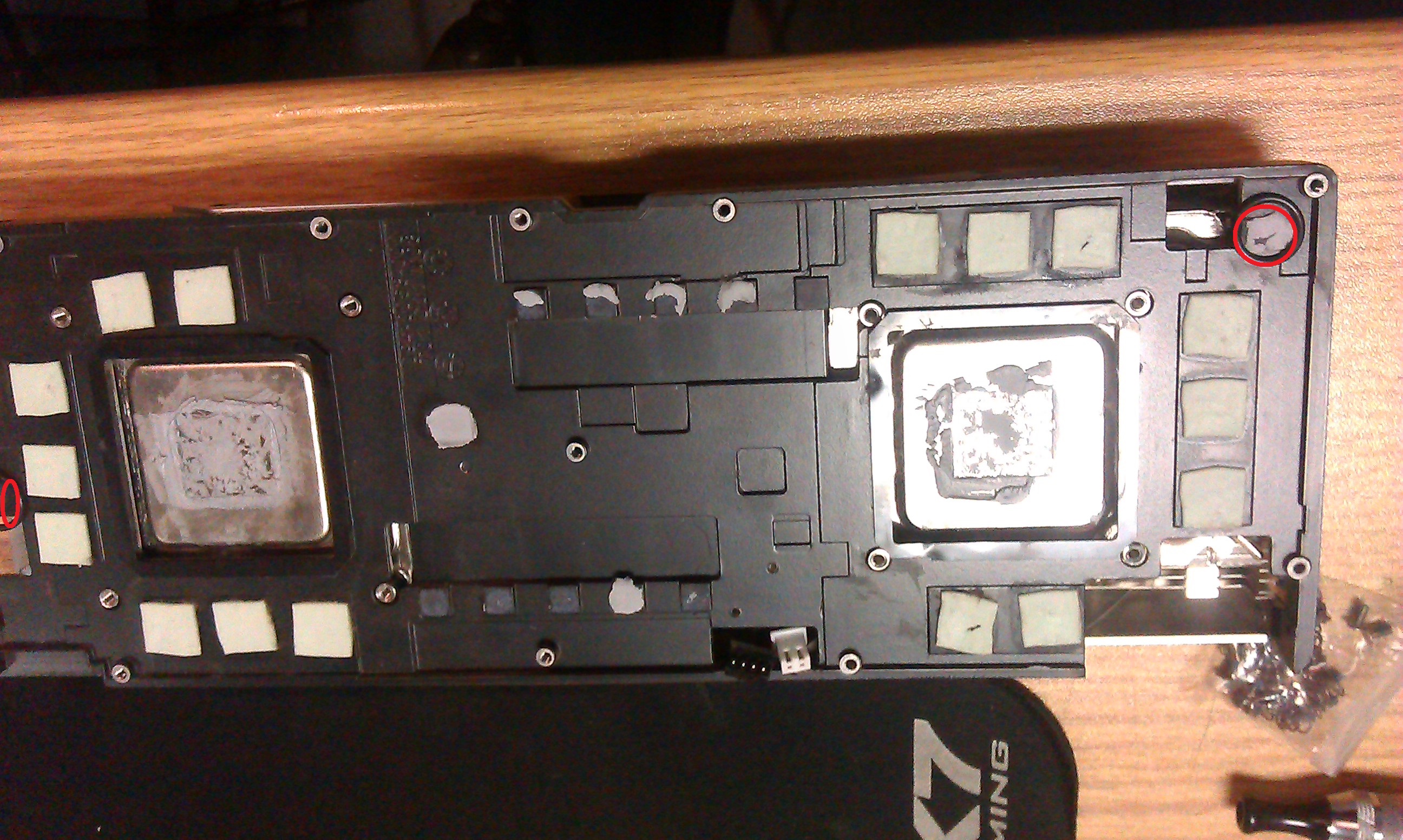

Я не знаю, что ЭТО, НО инженеры и конструкторы нвидиа ОХЛАЖДАЮТ эти элементы .
Вложение:
IMAG0075.jpg [ 1.06 МБ | Просмотров: 545 ]
. Другие производители водоблоков для 690 тоже охлаждают ЭТИ элементы тоже.

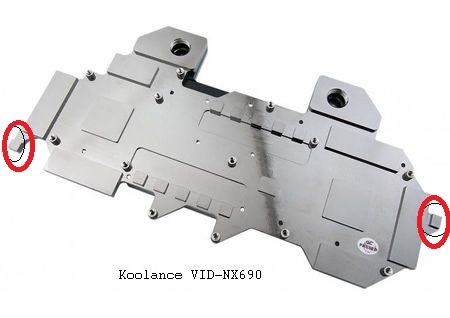

Вложение:
tn-wb690_2.jpg [ 31.09 КБ | Просмотров: 541 ]

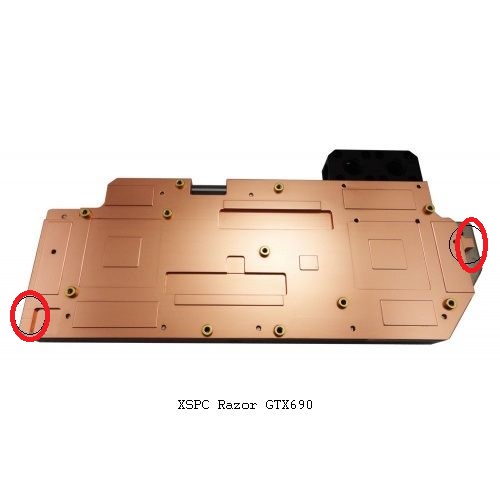

Вложение:
XS-GTX690_3.jpg [ 29.89 КБ | Просмотров: 541 ]
. И только ЕК решает, что это лишнее. (ну и еще _АК_)

Добавлено спустя 10 минут 26 секунд:
_AK_ писал(а):
VRM на Вашем скрине закрываются термопрокладками под цифрой 2


Сори, не ответил на вашу реплику. С каких это пор, что-либо, охлаждается термопрокладками?




Member
Статус: Не в сети
Регистрация: 18.05.2007
Откуда: Москва
Фото: 0
Какой радик будет получше из этих двух?
-Alphacool NexXxoS ST30 Full Copper 240mm http://www.performance-pcs.com/catalog/ ... s_id=34155
или
-EK-CoolStream RAD XT (240) http://www.performance-pcs.com/catalog/ ... s_id=26776
Первый сверху влезет 100%, а насчёт ЕК не уверен. :?:

Вторым радиатором в системе, будет Alphacool NexXxoS UT60 Full Copper 240mm, который расположится на дне корпуса http://www.performance-pcs.com/catalog/ ... s_id=32769




Member
Статус: Не в сети
Регистрация: 08.03.2007
Alex1978 писал(а):
Какой радик будит получше из этих двух?


Наверное надо просто размеры сопоставить, не? Alphacool NexXxoS ST30 Full Copper 240mm--- Dimensions (LxWxH): 278 x 124 x 30 mm.-EK-CoolStream RAD XT (240)---Размеры (Ш x В): 276x123x47mm.




Member
Статус: Не в сети
Регистрация: 18.05.2007
Откуда: Москва
Фото: 0
mamont40
Я понимаю, что ЕК 240(ХТ) эффективнее... Вопрос в том, насколько. :writer:
Взяв радик 30мм и поставив его сверху, под верхней крышкой, я позже смогу еще внутри корпуса установить толстый 1-х секционник, напротив водоблока, а с толстой двушкой, уже не смогу.




Member
Статус: Не в сети
Регистрация: 08.03.2007
Alex1978 писал(а):
который расположится на дне корпуса


Корпус какой у вас? У меня была система с 580 и 360 радиатором на дне корпуса. Вполне хватало охлаждения. 670 , по-моему, на много "холоднее" 580, так что вам не о чем беспокоиться.




Advanced member
Статус: Не в сети
Регистрация: 24.10.2010
Фото: 0
mamont40 писал(а):
И только ЕК решает, что это лишнее. (ну и еще _АК_)

С чего это Вы взяли я что так считаю?
Сказали А - говорите Б. Теперь, после того как Вы объяснили, все понятно, что и куда... Изначально Вы говорили о VRM. А теперь не знаете что это... Не я один заметил большую информативность Вашего поста. Читайте внимательнее...

mamont40 писал(а):
Сори, не ответил на вашу реплику. С каких это пор, что-либо, охлаждается термопрокладками?


Я об этом где то говорил? Я еще раз поясню свою мыcль: Вы указали стрелками проблемные места и назвали их элементами VRM. Я Вам написал, что VRM на Вашем рисунке находится в другом месте. Под терпопрокладками с номером 2.

Если есть интерес, отпишите в службу поддержки EK вот суда. Вполне адекватные ребята работают, они объяснят что это и почему в их водоблоках эти элементы не охлаждаются...


Последний раз редактировалось _AK_ 24.03.2013 14:00, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 24.12.2006
Откуда: деньги?
Фото: 15
Alex1978 смотри по FPI. чем меньше, тем меньше потребуются обороты вентиляторов. может с толстым тебе и не понадобится еще один односекционник сбоку. толку от него будет ноль.

кто-нибудь пользуется подобными вещами Клапан Pressure Valve ? не пойму как оно работает и работает ли вообще. в контуре будет 6 ддс+, задумался о проблеме избыточного давления. с четырьмя уже были проблемы.
когда помпы включаются, даже если в бачке было минимум воздуха, воздушное пространство в бачке увеличивается значительно. вроде бы и фиг с ним. но вот когда помпы останавливаются.. это избыточное давление бьет в самое слабое место. оно его всегда находит. бывали протечки.

Добавлено спустя :
Alex1978 смотри по FPI. чем меньше, тем меньше потребуются обороты вентиляторов. может с толстым тебе и не понадобится еще один односекционник сбоку. толку от него будет ноль.

кто-нибудь пользуется подобными вещами Клапан Pressure Valve ? не пойму как оно работает и работает ли вообще. в контуре будет 6 ддс+, задумался о проблеме избыточного давления. с четырьмя уже были проблемы.
когда помпы включаются, даже если в бачке было минимум воздуха, воздушное пространство в бачке увеличивается значительно. вроде бы и фиг с ним. но вот когда помпы останавливаются.. это избыточное давление бьет в самое слабое место. оно его всегда находит. бывали протечки.




Member
Статус: Не в сети
Регистрация: 08.03.2007
_AK_ писал(а):
Вполне адекватные ребята работают, они объяснят что это и почему в их водоблоках эти элементы не охлаждаются...


Хм... я извиняюсь за предыдущие посты, но по вашим словам получается, что те, кто придумал и создал GTX690 (и другие производители (не ЕК) водоблоков для нее) не "Вполне адекватные ребята" и зачем то тратят лишние усилия и материалы....странно все это. А вот один пользователь (в теме "все про GTX690) ну никак не мог стабильно разогнать с таким водоблоком 690. Может и не из-за него. Но я вот не стал рисковать и купил другой водоблок . ЕКашный сдам обратно в магазин, пусть даже и потеряю некую сумму. Надо сказать, что у ЕК уже был прецендент с водоблоками для 400 серии, по моему. Я просто обратил внимание юзеров, чтобы не теряли деньги по незнанию, как я, а делали это осознанно.

Добавлено спустя 13 минут 22 секунды:
REAN1MAT0R писал(а):
кто-нибудь пользуется подобными вещами Клапан Pressure Valve


Я пользовался, только использовал простой клапан для бензобака автомобиля. А работает он просто: при сильном нагреве и избыточном расширении ОЖ он открывается и сбрасывает давление(если есть риск сорвать шланги с фитинга, то это предохранит), а при охлаждении и сжатии ОЖ пропустит воздух внутрь, чтобы не сжались шланги. Но! Это в теории. На самом деле таких условий в реальной СВО не наблюдается. Ставится в самой высшей точке, чтобы под ним был воздух без ОЖ




Advanced member
Статус: Не в сети
Регистрация: 24.10.2010
Фото: 0
mamont40 может и такая ерунда быть, согласен, может и косяк... Интересно просто почему они так сделали...




Member
Статус: Не в сети
Регистрация: 18.05.2007
Откуда: Москва
Фото: 0
REAN1MAT0R писал(а):
смотри по FPI. чем меньше, тем меньше потребуются обороты вентиляторов. может с толстым тебе и не понадобится еще один односекционник сбоку. толку от него будет ноль.

FPI у них примерно одинаковый. У ЕК 240ХТ 12FPI, у Alphacool NexXxoS ST30 8FPI

Почему считаешь, что от хорошей толстой секции не будет толку? Это как минимум минус 150 Ватт на низких оборотах.




Member
Статус: Не в сети
Регистрация: 08.03.2007
_AK_ писал(а):
может и такая ерунда быть, согласен, может и косяк... Интересно просто почему они так сделали...


Пусть каждый рискует ОСОЗНАННО. Я столкнулся-написал. Для меня -это небольшая потеря, неприятно, конечно...а кому то может быть больно...




Member
Статус: Не в сети
Регистрация: 24.12.2006
Откуда: деньги?
Фото: 15
mamont40 писал(а):
На самом деле таких условий в реальной СВО не наблюдается.

еще как наблюдается. только вряд ли из-за терморасширения, скорее из-за давления, создаваемого помпами.


Alex1978 8 и 12 это разница в полтора раза, да ЕК еще и толще при этом.
150вт на низких оборотах не будет от одной секции. добавление 3-4х секций ты заметишь и разгонишь сильнее, одну не заметишь.


по поводу фуллкавера на 690 ЕК лоханулись. напрямую в этом не признались, сказали Можете использовать прокладки полтора миллиметра для охлаждения этих элементов. партию отзывать со всего мира им было бы дорого, признавать свою ошибку им невыгодно для репутации. сделали вид, что так и должно быть.




Member
Статус: Не в сети
Регистрация: 18.05.2007
Откуда: Москва
Фото: 0
REAN1MAT0R
А что будет эффективнее?
-Alphacool NexXxoS UT60 Full Copper 240mm
или
-ЕК 240(ХТХ)

Серия ХТХ у ЕК вообще лучше предыдущей ХТ, или тоже самое?




Member
Статус: Не в сети
Регистрация: 06.04.2011
Фото: 3
А с водоблоками Koolance обязательно использовать 702-ю жидкость? Нельзя дистиллятом и биоцидом/серебром обойтись, без последствий для водоблоков?

Добавлено спустя 9 минут 12 секунд:
Alex1978 писал(а):
А что будет эффективнее?
-Alphacool NexXxoS UT60 Full Copper 240mm

_________________
9950X3D/CR240/APEX/Z5-64/3070JS/970PRO/905P/700W/TJ07/LG42C4
