Тема предназначена для совсем "зеленых" новичков, которые слабо представляют себе, что такое СЖО, и не знают, куда обратиться и с чего начать.
Если вы новичок и не можете определиться, куда написать - вам сюда!
Тема является аналогом темы СЖО. Общие вопросы, но более "открыта" для новичков: ЖК за повторные вопросы и игнорирование поиска тут выдаваться не будут.
Здесь не наказывают даже за самые глупые вопросы, зато строго наказывают за любую агрессию в адрес новичка и ответ не по теме вопроса.
Одним словом, новички - не бойтесь, спрашивайте!
Список основных тем форума Системы Жидкостного Охлаждения находится тут.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

Я иронизирую потому что этот метод, сам того не понимая, от безысходности использует Бреславец ) когда нить рассуждений полностью потеряна, остаётся только вырывать цитаты из контекста, говорить что такого не говорил, показывать что якобы имел в виду другое и т.п. )
Но ни в коем случае не признать что сел в лужу и реальный контур ведёт себя иначе нежели представлялось в теории )
Опыт со шлангом как раз призван продемонстрировать то что происходит (точнее не происходит) по модели Бреславца )

А я не про ваш контур и писал, ибо специально отметил, про верхнее расположение контура и про то,
что там у вас собрано не понять.
Но если вы хотите сохранить лицо подобным ответом - то пожалуйста.

Добавлено спустя 1 минуту 52 секунды:

ХА-ХА....
Ну это нечто... да иди те вы братец в сингулярность....
Вы ответили на конкретный текст.
Без всяких контекстов.
Вас ведь не я даже поправил, что вы там гоните мягко говоря.

90% постов так и есть. День в ветку не зайди - смешались кони-люди, и мне все резом попрекают)
Хотя на задворках "юности", собрал первый контур с затворной и в курсе, как оно, без затворной)
И простыней не писал и за грудки никого не хватал )

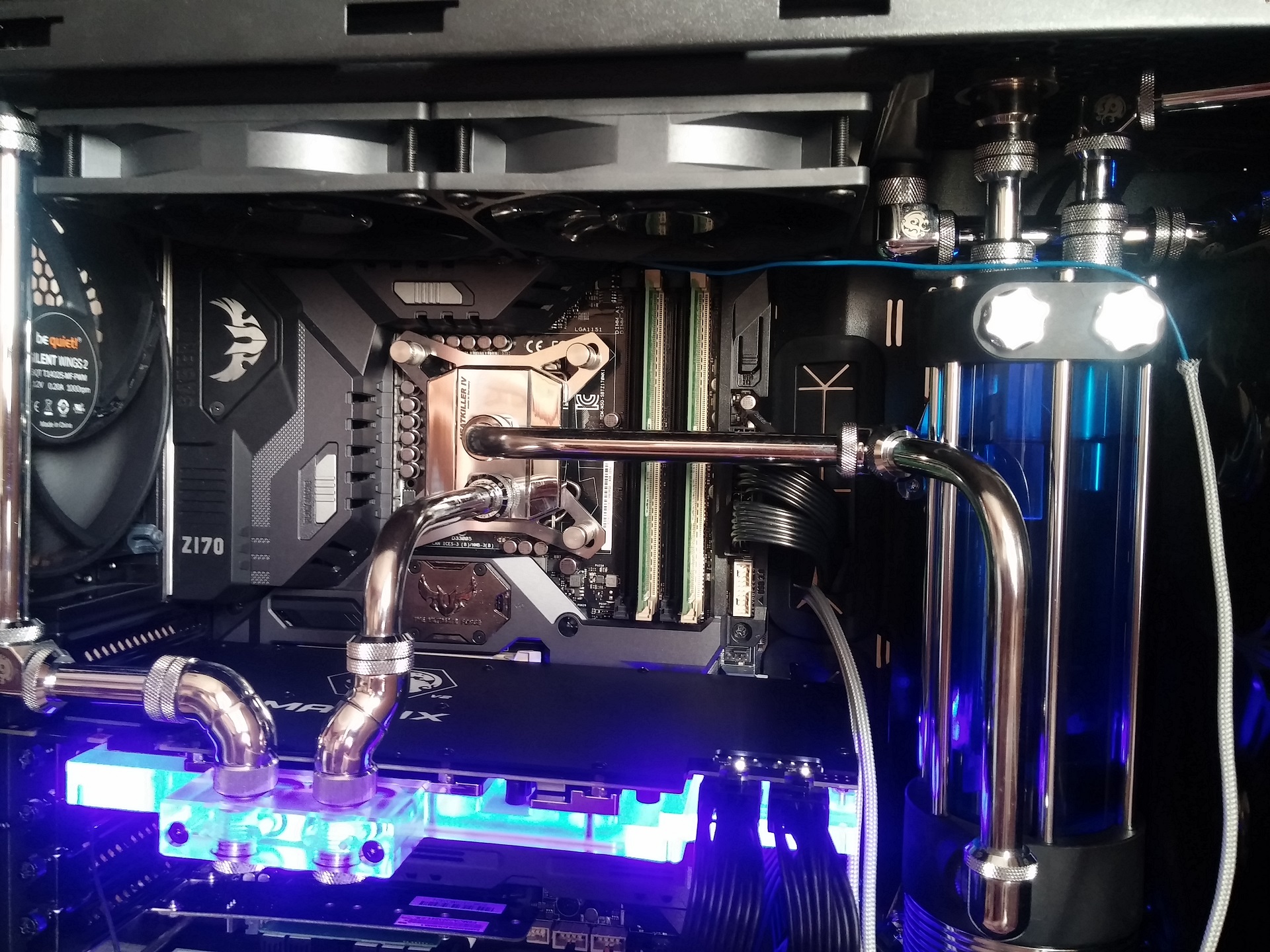

nag77, очень красиво! Если у меня не пропадёт запал, то следующую сборку буду обязательно делать на латуни.

По поводу трубки, почему она затворная, как сделать, чтобы вода не выливалась - вопросов нет, всё понятно. К сожалению, это не совершенно не мой случай с дистро платой, но вопрос полностью понятен.

Остался вопрос по поводу "мембраны". CrownA любезно предоставил картинку (спасибо), но для чего она, как работает, и куда её вкручивать - пока не понятно.

Благодарю, это уже пройденный этап)

Новая сборка, которая попила крови здесь)
Стройка внешнего радиатора СВО

В верхнюю точку контура или верх резервуара (если в нём есть воздушная прослойка). Её задача, при тепловом расширении жижи сделать так чтобы в герметичном контуре не возникали течи. Давление стравит в атмосферу.
Актуально при сборке на жёстких трубках, которые в отличие от шлангов, не эластичные и своим расширением компенсировать рост давления в системе не смогут.
В принципе, штука не "мастхэв" имхо. Хотя, может на трубках и мастхэв, но на шлангах точно нет.

Добавлено спустя 3 минуты 20 секунд:


Ого как бохато блестит Не только полно метизов но и сами трубки металл, охлаждение наверняка царское (только не показывай тому кого не называют )

Металл и в новой сборке) Латунь)

Для выравнивания давления воздуха в контуре. При нагревании вода расширяется и лишний воздух стравливается через эту мембрану.
При остывании - наоборот, набирается. Поэтому в контуре не бывает избыточного положительного или отрицательного давления, что благоприятно сказывается на сроке жизни всяких акриловых деталюшек и соединениях.

Внутри мембрана из олеофобного материала. Воздух пропускает, а воду нет.

На моей фотке с воронкой - туда же, куда и воронку. То есть в самое высокое место, где может быть воздух. Ну или естественно - в верх резервуара.

k2viper, CrownA, спасибо!

Добавлено спустя 8 минут 26 секунд:
Вопрос из здорового любопытства: есть в природе фитинги под латунь и водоблоки, умеющие стабильно держать 1,5bar? Про резервуары, помпы и про то, что там такого давления нет, писать не надо.

Тогда вопрос, зачем такое давление?)

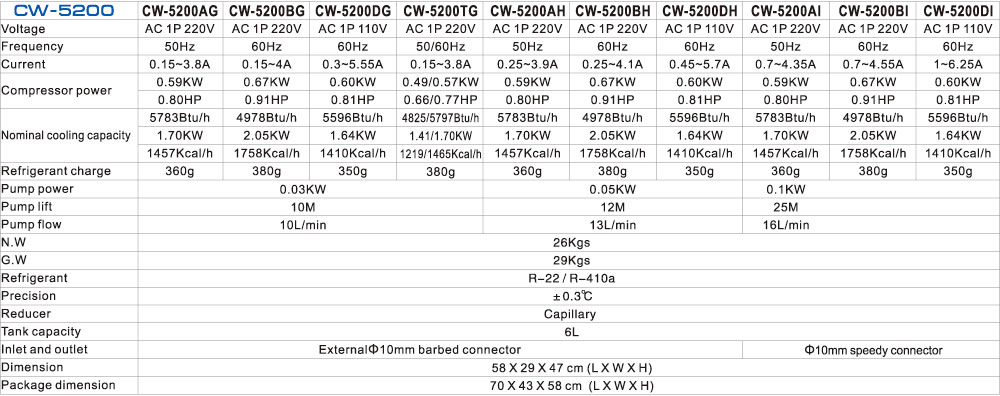

Вот такой (цена намного меньше, здесь просто пример) аппарат поднимает столб воды на 12 метров. Плюс 0,3 запас... Эта модель чуть мощнее той, что продаёт Alphacool. Внутри, кроме присутствия блока синхронного вкл/выкл компьютера в Eiszeit, они идентичны. Альфакул продаёт модель AG. Вот таблица сравнения:

losinka Тогда трубки медь, углы или паянные уголками 90,45 градусов или на переходах с резьбой 1/4" (красивые от перетягивания лопаются, заразы) с сантех магазинов (лучше итальянские, китайские пока не очень), фитинги, переходы тоже скорее всего от туда, тк с o-ring я бы не рискнул с таким давлением, ватерблоки на cpu есть с красивыми латунными/медными крышками (смотреть только нужно что бы резьба была не короткая, а этак 5-6мм глубиной).

Вас к крайности бросает, то одну хочу, то второе, то третье)

vostokhost, спасибо! Значит, запаивать только... А пример какого-нибудь фитинга в итал. магазине можно? Чтоб представление иметь...


Да никуда меня не бросает, просто фантазирую и рассматриваю варианты. По стоимости это всяко меньше того, что я уже потратил, и раза в три дешевле если делать большую сборку. Собираю информацию, ничего зазорного в этом нет.

losinka Такие и тройники и фитинги любого вида, паять не обязательно, в теме жестких трубок подобное недавно проскакивало (двух процессорный комп)

Как точно тема называется? Найти не могу.

losinka Использование акриловых и медных трубок для СЖО, а также фитинги для трубок, прочая арматура и инструменты #16588814

vostokhost, охренеть, есть же умельцы!.. Спасибо!
