Тема для выбора и обсуждения специализированных радиаторов для СЖО. Вопросы по самостоятельному изготовлению радиаторов а также переделке других видов под СЖО обсуждаются в отдельных темах:
СЖО. Пассивная батарея охлаждения вместо радиатора
СЖО. Вынос радиатора на балкон
СЖО. Изготовление самодельного радиатора
СЖО. Использование автомобильных радиаторов

Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Важно:
Прежде чем задать вопрос - воспользуйтесь поиском и обязательно прочитайте первое сообщение темы и хотя бы несколько последних страниц, если тема большая: возможно, ответ на ваш вопрос уже есть в теме или в материалах по ссылкам из первого сообщения.

Ссылки на информацию:
Посадочные и габаритные размеры для 1х120, 2х120, 3х120 и 4х120 радиаторов фирмы aquatuning.
Таблица производительности 480-х радиаторов при различных оборотах вентиляторов.
Рассеиваемая мощность при приемлемом уровне обдува очень приближенно составляет 100Вт для 120-ой секции и 150 для 140-ой. По FPI радиаторы можно сравнивать только с оглядкой на их толщину и интенсивность обдува.
Пример того, как более плотные радиаторы сперва проигрывают по дельте, но при увеличении отводимой мощности/улучшении обдува выходят на первые места.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

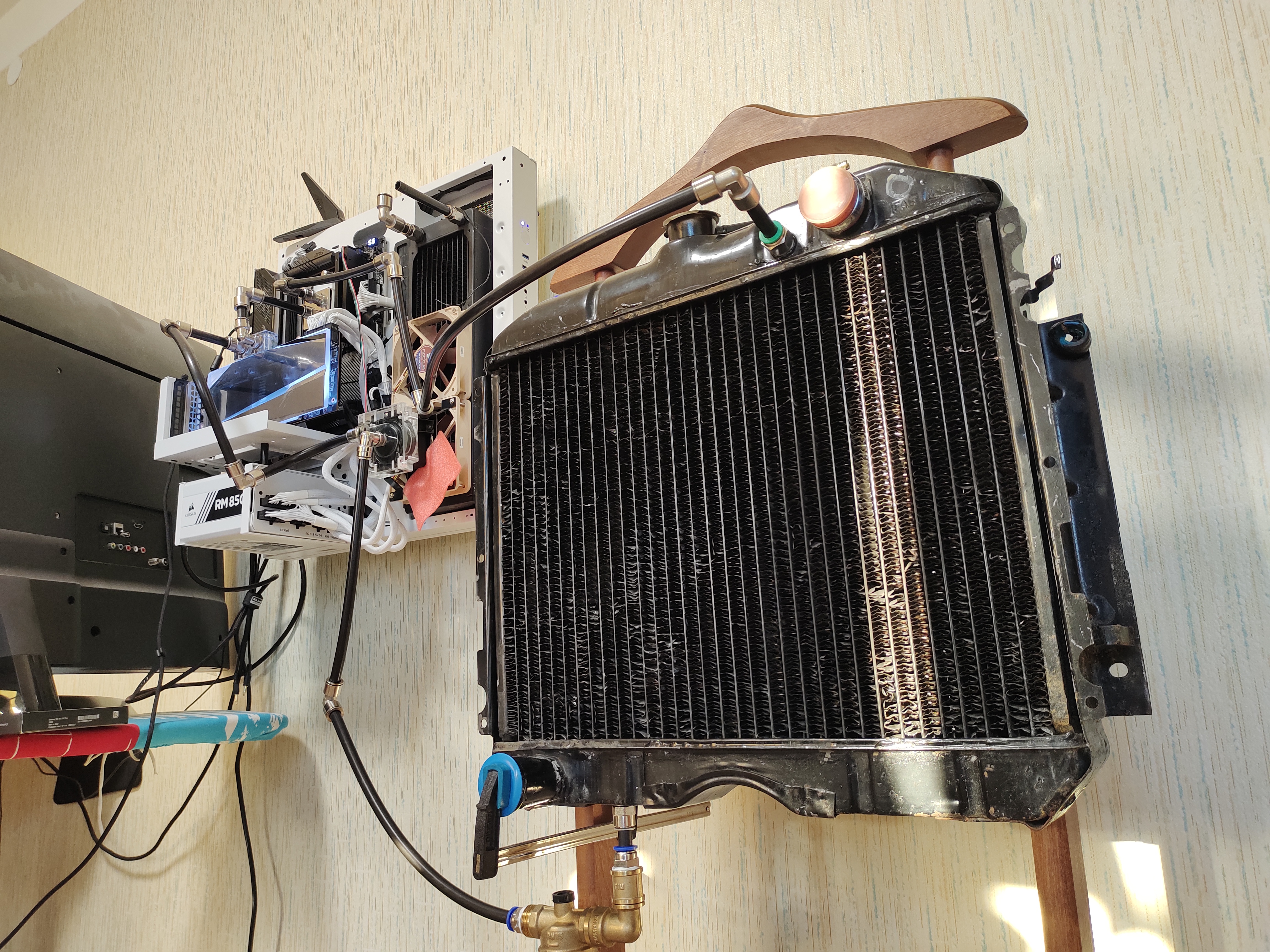

Без вентиляторов, в пассиве. Куплен за 2000 рублей. Хранился с заглушками, так что внутри он чистый. Но на первое время подключил совместно с фильтром тонкой очистки. Будет освежен черной краской для мангалов. Удалять штатные патрубки наверное рука не поднимется. Слишком уж он хорош... Не могу объяснить)
Собрано в режиме стенда, но мне в принципе стесняться некого:

Без стеба, на ум пришло)
Без каких-нибудь особенных затрат, Создан этот самогонный аппарат.
А приносит он, друзья, доход – Между прочим – круглый год.



Maloych

Трубки на обжимных втулках, пневматика или гидравлика? Какой внутренний диаметр?

Трубка и цанговые фитинги пневматика 12мм. Внутренний у фитингов камоцци около 8мм, у трубок примерно 10-11, они разные.

"Эк его жизнь потрепала-то!"
Но вот минус - соединения на "пневмотрубках" - на низких давления они очень любят "сопливить". да и само сечение трубок "не впечатляет".
К слову о колхозе - "печка от буханки" имеет вполне так нормальные для СВО размеры:
#77
Всякие "монсты" и рядом не валялись. Да и врядли делали 480-ки толщиной 100мм...
"патрубки" 16мм, что позволяет с помощью "нехитрых" переходников смонтировать стандартные 1/4" патрубки.

Да, я слышал о таком. Но на своих системах с таким не сталкивался. Некоторым фитингам уже ~17 лет, причем большую часть времени они просто валялись в неотапливаемом гараже.

значит хорошие "проставки". особенно - если это оригинал от камози(которые что раньше. что сейчас как крыло от боинга стоили)...

Здравствуйте. Имеет ли мне смысл с точки зрения теплоотвода заменить профильный Alphacool NexXxoS ST30 360mm radiator V.2 на Alphacool NexXxoS XT45 420mm?

для вашей системы в подписи - имеет смысл ПОСТАВИТЬ и ST30 и XT45. И то может быть мало...

Они у меня и так стоят. Я хотел заменить ST30 на XT45 чтоб было 2 шт. XT45. Или Вы предлагаете еще 2 шт. поставить к имеющимся двум?

Тактильно разницу от такой замены можно и не заметить. Но если ротация почти даром, то вполне.

В том то и дело, что не почти, а совсем не даром. Мысль понял, спасибо.

не. Я думал у вас ТОЛЬКО ST30 на всё железо...
Но да - разница в рассеивании там около 100Вт будет(80-90). Не шибко много. А цена у 420-ки приличная(сейчас).

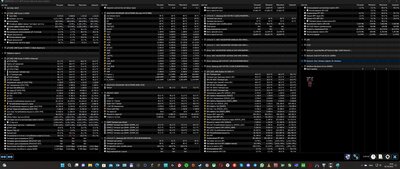

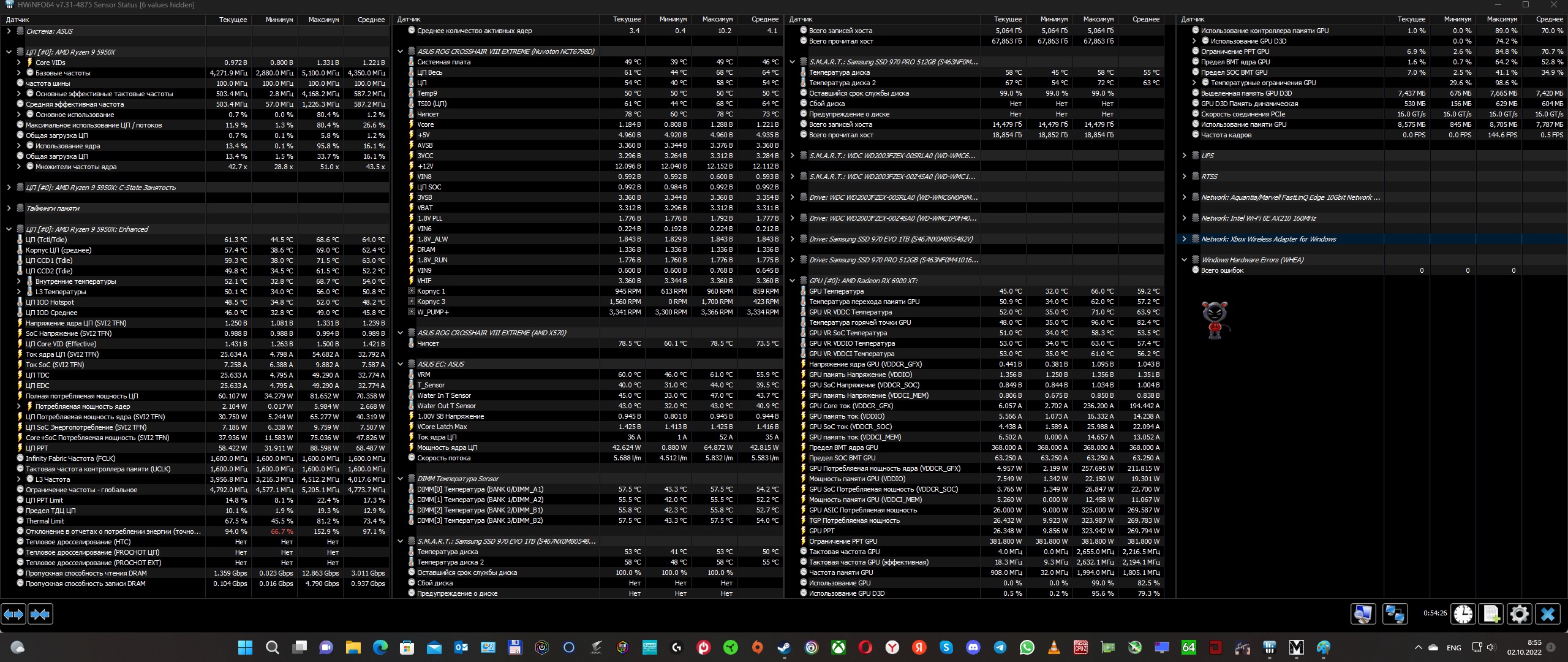

С 420х45 + 360х60 всего на 2С ниже температура воды при максимальных оборотах вертушек с якобы 350W видеокартой
Имеет смысл установить ещё радиатор и вынести его наружу, если тишина в приоритете

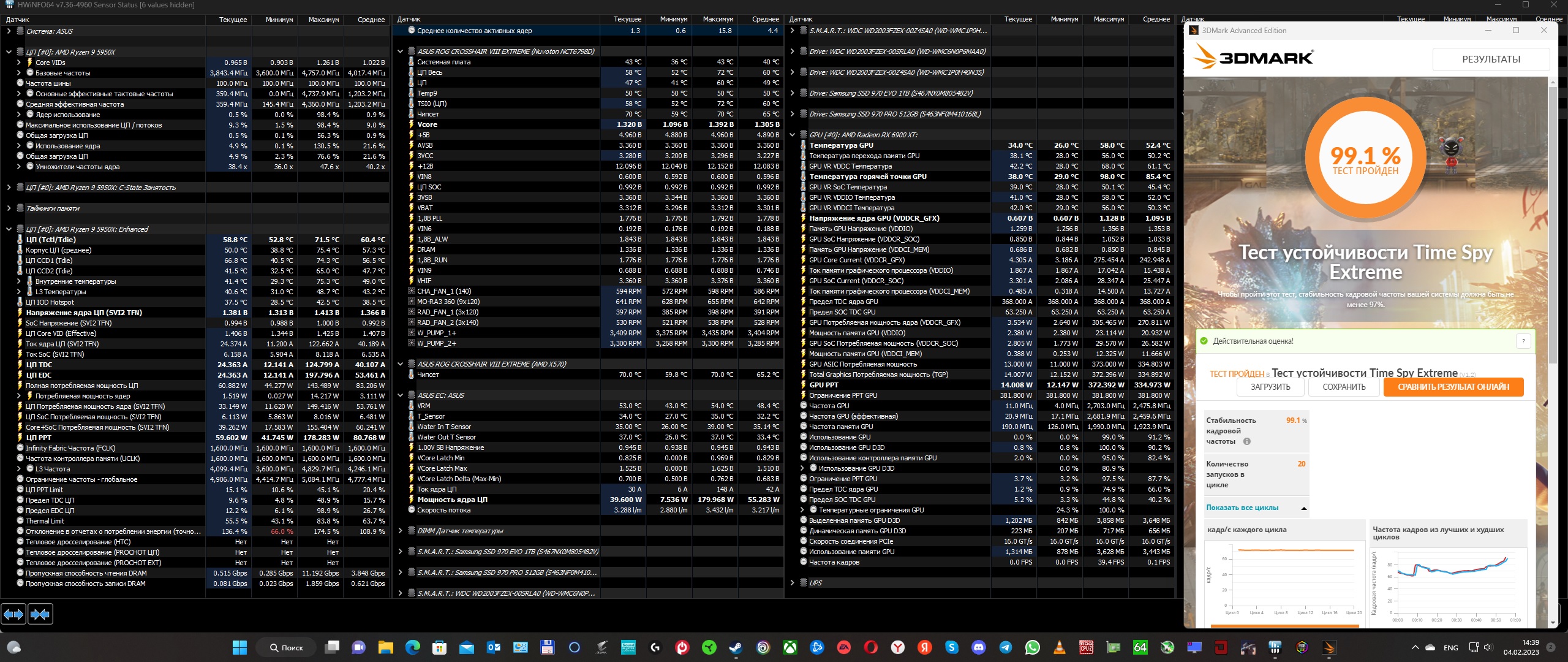

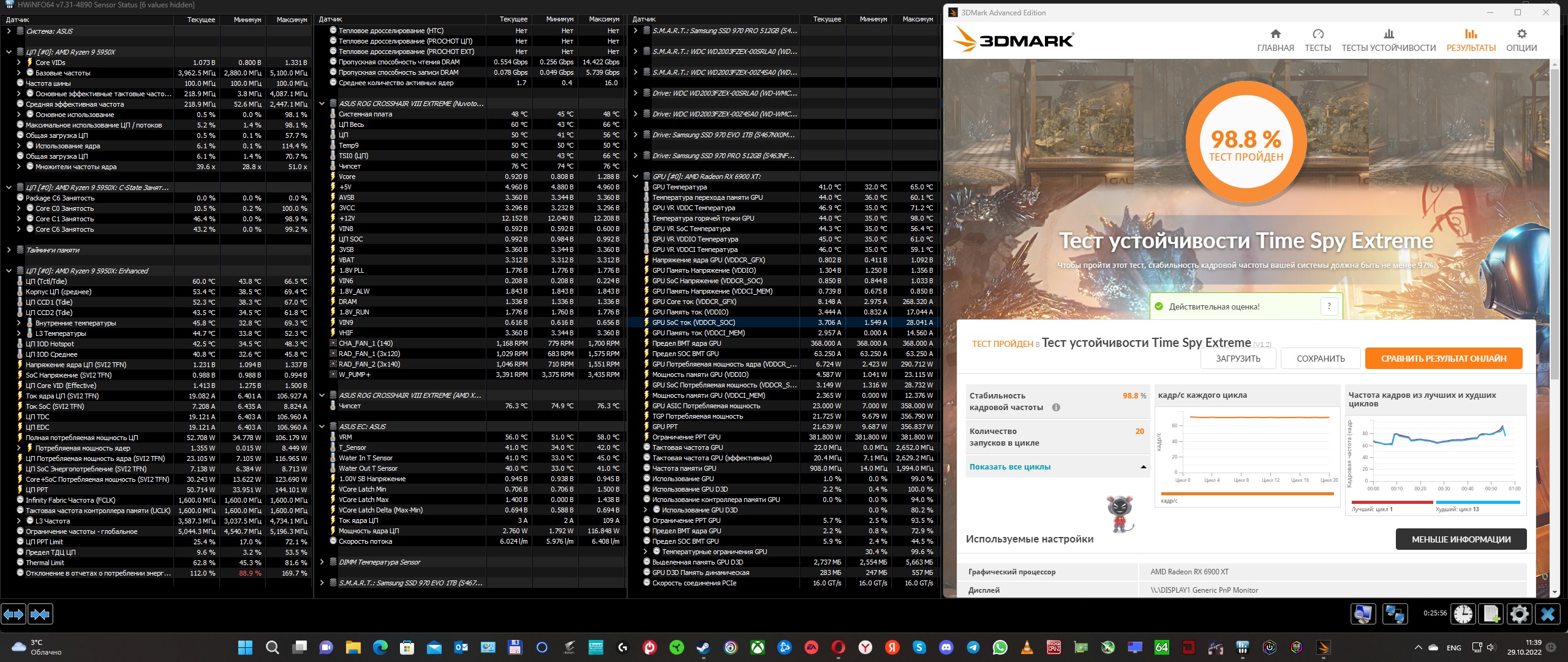

Температура воды ниже уже на 6С, но при минимальных оборотах вертушек, ещё и на проце сняты лимиты

вот это я понимаю старый дух авантюризма. бери emb-papst стальные, или от радиатора родной)

Добавлено спустя 2 минуты 9 секунд:
Maloych а что за трубки и арматура у тебя? похожий принципе на системах фильтрации воды.

А все, увидел ответ

Продолжаем.
Температура в помещении 28 градусов. t жидкости в радиаторе 32c (жидкость пропиленгликоль 55%)
Установлены вентиляторы: Aerocool Duo 20 200мм + Noname 120мм. Без диффузоров, просто два вентилятора. За вторым 200мм нужно ехать, но мне было лень куда то выезжать.

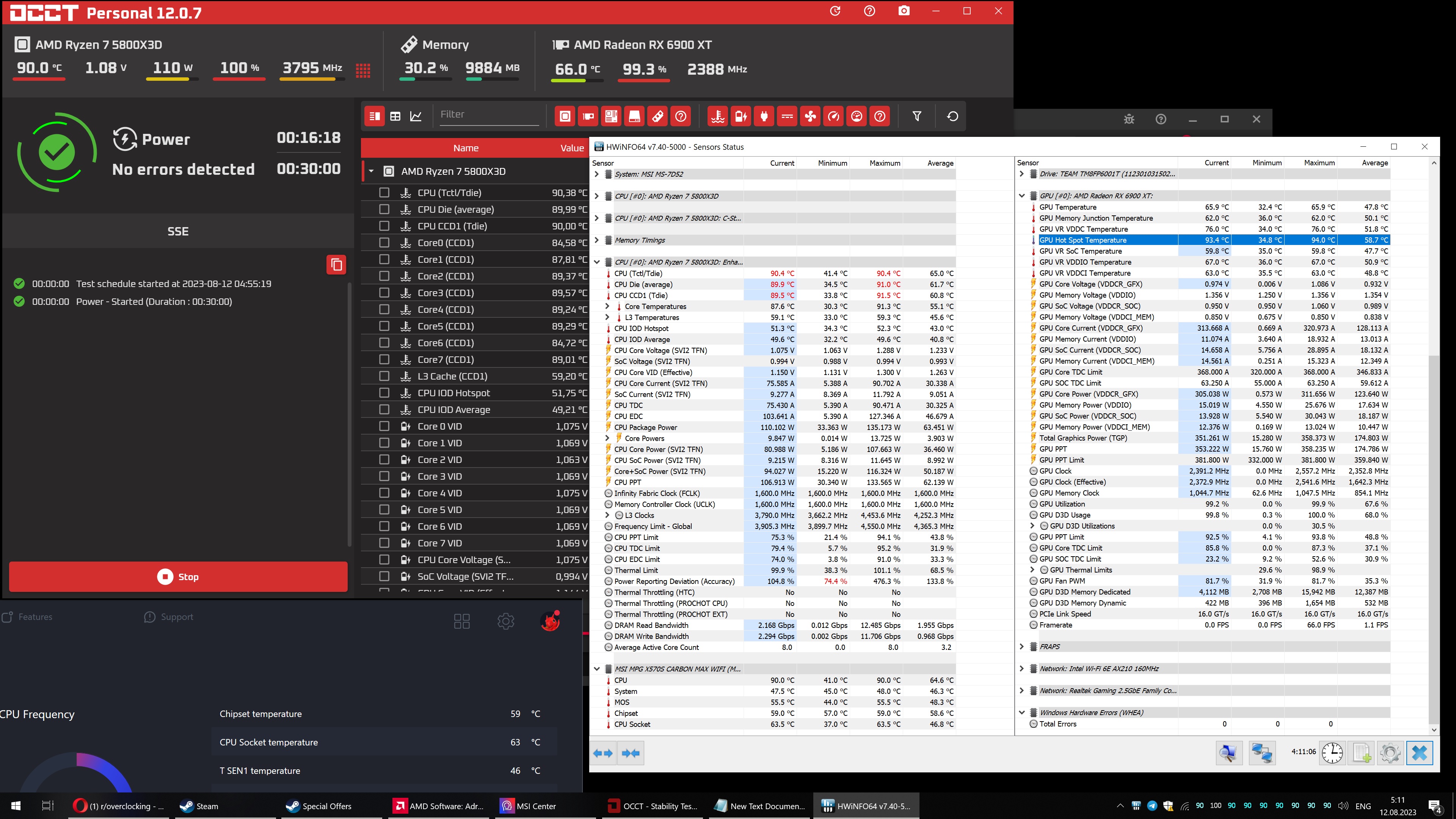

cpu настройки дефолтные, gpu 2500/2100 1145mV
Третья минута, t контура 38c.
Пятая минута, t контура 40c
Седьмая минута, t контура 42c
Десятая минута, t контура 44c
Тринадцатая минута, t контура 45c
16я минута теста, температура в помещении 29c, контур 46c.
Продолжать было не интересно.

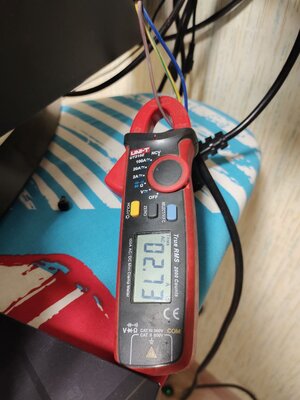

Кому было интересно потребление системы?

По вентиляторам.

Хватит ли двух 200мм + диффузор? Можно конечно навесить 24шт 120мм push\pull. Но много ли можно из него выжать, с комфортным уровнем шума?
Думаю тут покажет только практика. На днях будет еще один прогон, с автомобильным вентилятором.

По фитингам. Г-образные, и на радиаторе\фильтре noname. Пользуюсь ими недавно, насколько они хороши сказать не могу.

Можно предположить, что без диффузора от них толку было никакого.


А кто его знает. Может ли его вообще продуть 200-ка. Какой примерно FPI и толщина радиатора? И какой расход получился, если есть чем измерить.

FPI это что? Толщина радиатора ~70мм. Расход измерить нечем.

Сколько ребер на дюйм.

#77

для такого "Толстого" нужно вешать что-то такое-же "толстое" С ОЧЕНЬ большим "давлением". В идеале - родную "крыльчатку"

На -50 в помещении рассчитываешь? Разбавь дист. водой, и помпе может станет легче немного.
