Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости. Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются! НАПОМИНАНИЕ!!! СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой. Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами. Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов! Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей). Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Churchс некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой. - Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета. - Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами). - Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет. - Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать - Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12 - Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости. b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток); c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например) - Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно: core i7 4.2GHz+/1.4V+ .. 3x120 секции gpu класса 460/5870 .. 1-1.5 секции gpu класса 480/580/5970 .. 2-3 секции .. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(>X)/некоторые от Koolance.
Опциональные вещи: - Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше)); - Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed ); - мониторинговые приблуды: потокометр / термодатчик(-и); - При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance; - мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario, Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2, Водоблок на проц: EK Supreme HF - 1 шт., Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover, Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт., Вентиляторы: Scythe Gentle Typhoon - 3 шт., Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов), Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт., Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа. Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.
Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).
доброго времени суток. уже пухнет голова от мук выбора, хочу спросить совета. опыта в сво полный ноль, некоторые термины аля топ на помпу я так до конца и не понял Имеется конфиг 4770k на asus z87pro + 780 gigabyte rev 2. корпус fractal def xl r2 https://www.dropbox.com/s/ot51mh8hz1u0w ... .04.46.jpg Цель- переобуть карту в воду и попутно проц видимо. Фулкаверов на гигу нет, потому видимо будет гпу блок + радиаторы на какие-то элементы+обдув слабый и тихий. Основной момент - тишина Теперь по порядку: 1. закупка в России не самый простой вариант видимо- выбора нет и ценник завышен. Пока присмотрелся к EK и доставке от них. Альтернативы приветствуются. 2. корпус с двумя верхними посадочными под 140 - большая ли разница пихать 120 или 140? хватит ли двухсекционного для 780 и 4770 без сильного разгона? вентили ноктюа 140 хотелось бы держать на минималке, ибо тишина 3. помпа- http://www.ekwb.com/shop/ek-dcp-2-2-12v-dc-pump.html http://www.ekwb.com/shop/ek-dcp-4-0-12v-dc-pump.html либо уже совмещенные с резервуаром http://www.ekwb.com/shop/ek-bay-dcp-2-2 ... -pump.html http://www.ekwb.com/shop/ek-dcp-4-0-x-r ... -pump.html http://www.ekwb.com/shop/ek-dcp-2-2-x-r ... -pump.html не понятно какой хватит ли помпы DCP 2.2 или надо покупать DCP 4 которая подороже и шумнее. Если резервуар отдельный то глаза вообще разбегаются. 4. Собственно водоблоки на проц http://www.ekwb.com/shop/blocks/cpu-blo ... n-csq.html и видео http://www.ekwb.com/shop/blocks/vga-blo ... emacy.html Фитинги и трубки наверное стандартное под 10/13mm. На чем можно съэкономить? Например есть может в Москве теже трубки по 400р вместо 800 или фитинги, что можно купить у нас а не из-за бугра? Альтернативы приветствуются, заранее огромное спасибо!

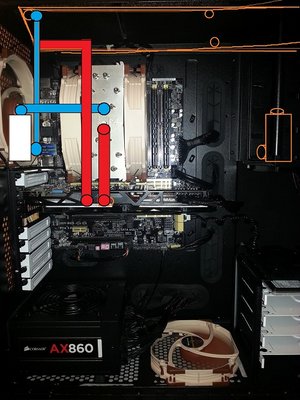

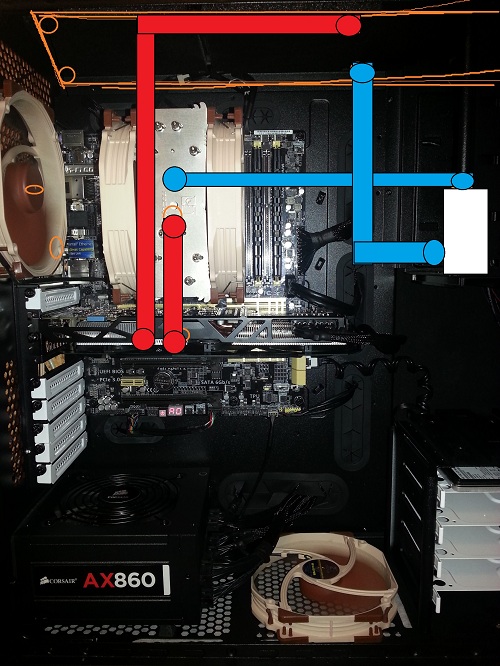

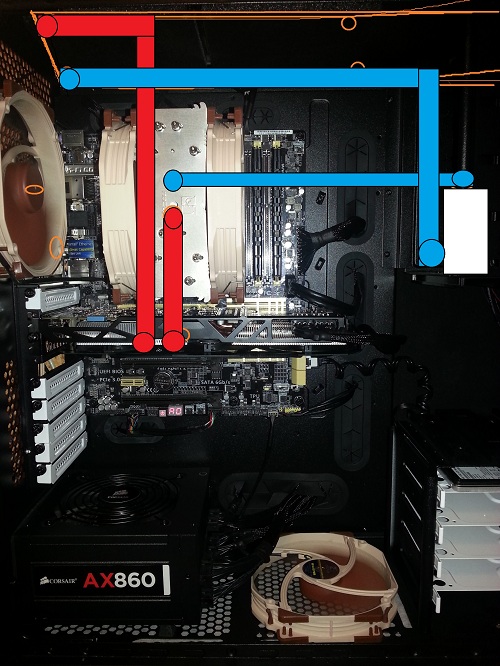

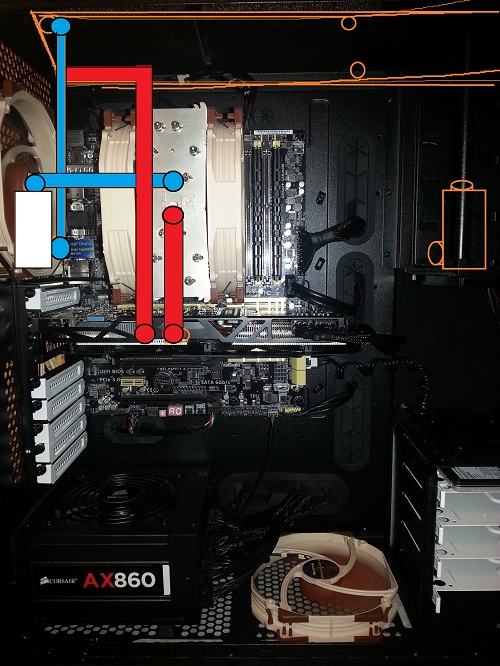

Добавлено спустя 1 час 46 минут 1 секунду: набросал 3 варианта- жду исправлений=) В радиаторе и на водоблоках нет in/out? в них поток можно в любых направлениях?
Sergey_Vas под 780 + 4770 3 секции минимум брать? тогда наружу вывешивать придется видимо. + на видео не фулкавер к сожалению же- попроще охлаждать А с помпой что? я просто по словам в факе "вполне достойный вариант" и смотрел на DCP 2.2/DCP 4.0
Member
Статус: Не в сети Регистрация: 18.01.2011 Откуда: Москва Фото: 9
Kryptonite писал(а):
под 780 + 4770 3 секции минимум брать? тогда наружу вывешивать придется видимо.
Да, меньше трёх секций ставить не стоит. Внутри корпуса можно разместить 2x140 наверх и 2x120 спереди.
Kryptonite писал(а):
А с помпой что? я просто по словам в факе "вполне достойный вариант" и смотрел на DCP 2.2/DCP 4.0
DCP 2.2 можно сразу убрать - слишком слабая. DCP 4.0 - за свою цену приемлемый вариант, но лучше немного добавить и взять специализированную помпу для СВО - DDC или D5.
Member
Статус: Не в сети Регистрация: 18.01.2010 Откуда: Москва/Киров Фото: 0
Kryptonite c таким водоблоком на видео питальник закипит, надо или фулкавер, или вешать что-то универсальное на питание, еще можно мастерить алюминиевую болванку и вешать на нее вертушку
Kryptonite c таким водоблоком на видео питальник закипит, надо или фулкавер, или вешать что-то универсальное на питание, еще можно мастерить алюминиевую болванку и вешать на нее вертушку
Да я бы и не против фулкавера, но не нашел. если радиаторы налепить и обдув повесить не вариант?
Junior
Статус: Не в сети Регистрация: 04.08.2010 Откуда: Москва Фото: 20
Закончил сборку первой редакции, получилось так:
Мостик пришлось все-таки рассверлить из последовательного в параллельный (чего зря шланги и тройники тратить) + сточить немного сверху где вход. Шланги до верхнего радиатора неоптимальны, буду переделывать точно, сейчас нехватает радиуса и жесткости завернуть напрямую между радиаторами. Закажу новых фиттингов и более тонкий (13/10) шланг. Уже когда все собрал и сутки отстоял на тесте на протечку, когда запустил, понял что вентилятора обдувающего ВК недостаточно - VRM сильно горячие. Решил раздербанить штатный охлад одной карты и прицепить по вентилятору на каждую, благо контакты рядом и управление есть. По-моему вполне нормально вышло.
Производительность помпы макс 5.5 л/м, в тихом режиме на постоянку оставил 2,1. Полчаса бублика (на макс. продуве и помпе) нагрели воду до 36.6 (комнатная 22-24) где она и стабилизировалась + нагрузки проца нет, я так понимаю надо еще добавлять радиаторов? (1 секцию на передней панели, где сейчас вентилятор - а его за стенку наружу, там есть место) Залил дистлят с краской (протечки проверить, как закончу оставлю на постоянку чистую воду), что добавить из антикоррозийного?
Member
Статус: Не в сети Регистрация: 19.08.2013 Откуда: St. Petersburg
t64a
У меня 13/10 - правда непрозрачные от TFC они пожестче, где малые радиусы одеваю "пружинки" и ничего не переламывается. 19/13 уж очень толстенными смотрятся ИМХО.
Member
Статус: Не в сети Регистрация: 25.09.2007 Откуда: Москва Фото: 97
Globetrotter Если радиатор куплен, то почему бы не добавить. А если нет - то, имхо, стоит выставить помпу и вентили по акустическому комфорту и посмотреть за температурами. Ведь комп не будет постоянно работать с нагрузками как в бублике. Софт и игрушки "из жизни" не так греют железо как всевозможные тесты. ЗЫ: а вентили на VRM не сильно шумят?
Member
Статус: Не в сети Регистрация: 11.03.2008 Откуда: Норильск... Фото: 1
t64a писал(а):
Globetrotter 13/10 - не советую - они малые радиусы не очень держат ("переламываются").
Вах-Вах...А чего у меня не переламываются..?
#77 #77 На фото предыдущая серия шланга PrimoChill PrimoFlex PRO LRT 3/8in. ID X 1/2in. OD(9 метров контур)... Сейчас для эксперимента поставил PrimoChill PrimoFlex™ Advanced LRT™ Crystal Clear PFLEXA10-12 Tubing - 3/8in. ID X 1/2in. OD(9 метров контур) - не вижу проблемы... Может с руками моими что-то иль шланг специальный... ИМХО...
_________________ Water Cooling System Koolance --- Superior Liquid Cooling Solutions.
Member
Статус: Не в сети Регистрация: 11.03.2008 Откуда: Норильск... Фото: 1
t64a Не впадайте в сарказм... Но,что вижу,то и говорю,что в этом плохого... Не переживайте,трубочки то-же прикольно... Плюсы и минусы есть у обоих видов разводки контура... Конструктивизма больше - не переходите на личности,не опускайтесь низко... Только практика и ни чего личного...
_________________ Water Cooling System Koolance --- Superior Liquid Cooling Solutions.
Member
Статус: Не в сети Регистрация: 11.03.2008 Откуда: Норильск... Фото: 1
t64a Угу,вас понял и как говорил А.С Пушкин..: О сколько нам открытий чудных Готовят просвещенья дух И опыт, сын ошибок трудных, И гений, парадоксов друг, И случай, бог изобретатель...
Прям Очевидное — Невероятное... Удачи конечно...
