Тема для выкладывания скринов с температурами охлаждаемых компонентов под нагрузкой и в простое с указанием компонентов и их частот и кратким описанием системы охлаждения или ссылки на сообщение в теме: СЖО. Фотографии.
На информацию в этой теме можно ссылаться при обсуждении в других темах, как уже имеющихся, так и специально созданных для обсуждения именно вашей системы в разделе: Флейм.





Выдержка из ПРАВИЛ КОФЕРЕНЦИИ:
"3. В конференции запрещается:
3.12. Размещать в тегах "Img" картинки объемом свыше 500 кБ на сообщение. Допускаются картинки до 2 МБ под тегом "spoiler=", а также прямые ссылки на картинки любого размера. Ссылки на страницы, где картинка отображается среди рекламы, запрещены, применяющие их сайты блокируются автоцензором."

Замечание по работе автоцензора: т. к. его действие распространяется даже на прямые ссылки, для просмотра таких картинок удалите из ссылки вторую лишнюю точку в начале.

Предлагаемый вариант сообщения:
1. Текстовое значение температур охлаждаемых компонентов в простое и нагрузке, их краткое описание и частоты.
2. Скрины (под спойлером или с превью). Прямые ссылки на большие скрины лучше дополнять указанием размера в Мб.
Для подтверждения результатов разгона и температур используются скрины актуальных версий CPU-Z и CoreTemp, и/или AIDA, допустимо использовать скрины других актуальных программ мониторинга и информационных утилит). Для создания нагрузки на ЦП рекомендуется LinX и/или OCCT, на видео - Furmark и/или Heaven. Для возможности сравнения результатов обязательно указывайте версии программ!
3. Ссылки на фото системы и тему с обсуждением, если такие есть.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

Имею водоблоки Triplex и два Duplex (на видео и чипсет). Радиатор медный от москвича 15Х33см (продувается двумя 12см вентилями). На время испытаний бачком служила кастрюля в 2л. Трубки с внутренним диаметром 10мм. Помпа мощная 1400л\час, подъем воды 1.5м, 18вт. Из помпы вода идет в радиатор, затем в Triplex, потом в Duplex`ы параллельно идет и поток соединяется перед помпой. Конфиг C2D 6420 @3600мгц на 1.55вольт (по биосу), чипсет p35 (Gigabyte GA-P35C-DS3R), видео 6600GT (не разогнанно).
Темпа воздуха в комнате 22 градуса. Теперь вопрос.
1. Почему в нагрузке темпа проца 73 градусов цельсия(вода при этом 40 градусов)? Почему такая дельта 33 градусов?
2. Это прижим плохой? Хотя закрутил крепко (backplate нету). Крышка проца или Triplex кривые? Или Triplex так неэффективен?

11 градусов (q6600 @ 3330)
-2 тосол Nord (красный)
-5 радиатор от водянки находится в пассиве на балконе а в комнате температура 22 =)
#77

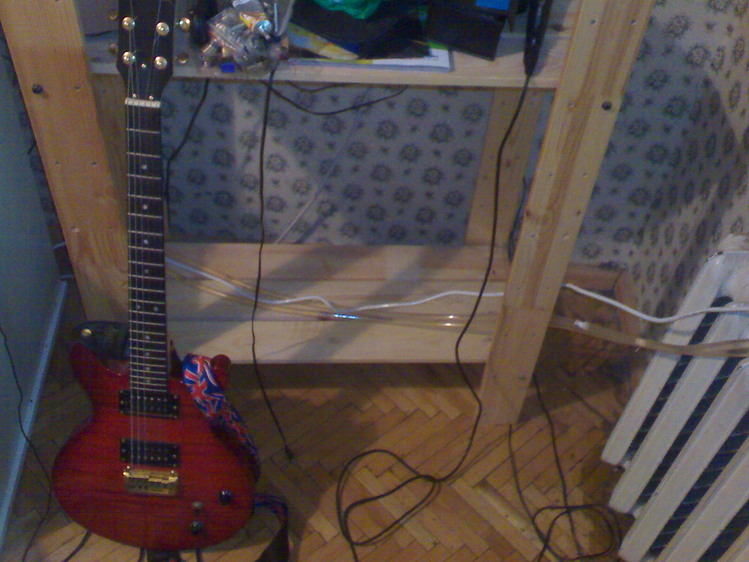

http://img0.liveinternet.ru/images/foto ... 672088.jpg (148.61 КБ)
Отредактировано модератором: MadOverTolik. Дата: 29.11.2007 15:40

СВО:
Swiftech ApogeeGT+MCW60+Wilo RS25\4+2 радиатора от кондиционера БК

проц A64@2700 - 36 простой(после 5 суток работы 48-49 нагрузка
видео X800Xl - 35 простой 41 нагрузка
в комнате 27 градусов, Тводы - не мерял
2 радиатора от советского кондиционера без обдува в 1м от батареи.

Смущает темпа проца в нагрузке - не много??
Отредактировано модератором: MadOverTolik. Дата: 01.12.2007 17:13

-нагрузка 40/44/48(ЦП/Ядро1/Ядро2)
-без нагрузки 32/33/38
-температура воды 31
-воздуха 26
Помпа Hydor S40, радиатор от классики алюминиевый(20х20см)+ 120мм Sunbeam 1200rpm, ВБ самопал, шланги 10мм внутр.
Аthlon X2 4200+@2750/1.4В

напишу и я про ефективность собраной самодельной сво.
значит так, в системе подключены проц и видео из профиля.
помпа хидор л20, радиатор печка форд (2 вентилятора 120), самодельные водоблоки, бачок самодельный, шланги 10мм внутр.
проц разгон до 3000 при напруге 1,33, термопаста термалтейковская какая-то
-нагрузка S&M 65/73/72 (ЦП/Ядро1/Ядро2)
-без нагрузки 38/40/40
-температура воды 30-31
-воздуха 25-26
-видео не подымается выше 42-43 в бублике при разгоне до 720/1100 и напруге 1,158.
что скажете? знаю что результаты плоховаты мягко говоря, видеокарта в принцепе по всем елементам выше 50 не подымается (на референсном охлаждении даже пальцем не прикоснешся), а вот проц, скорее всего проблема в водоблоке, ну радиатор нада наверно менять или добавить хотябы еще один такой же.

Нереально в принципе уже потому, что для отведения тепла необходим градиент температур... Вот я на немецком форуме посчитал, каков он должен быть для дна водоблока, т. е. медной пластины... если оная толщиной 1мм, то чтобы от кристалла площадью 2,5 см2 отводить 250 Вт (или площадью 1см - 100 Вт), нужен градиент 2,5К. 4мм - 10К, т.е. на самом деле меньше, ибо тепло и по сторонам расходиться будет, но всё таки... И для теплообмена между водой и дном ВБ разница температур необходима...

По теме: при температуре воздуха 20°С мой Q6600 проходит получасовой тест ОССТ при 4ГГц/1,52В. Т° воды не измерял. ВБ - Apogee GTX, помпа Laing DDC-1Plus с крышкой Watercool. Радиатор - слабое место, Black ICE Radiator GT Stealth 360 - black - XFlow, но обдувается хорошо.
На 8800ГТ стоит фуллкавер от ЕК, с вольтмодом 3Д Марки были пройдены на 850/2050/2000, темпа выше 45° не поднималась.

46C под ОССТ
33С обороты 3х вентиляторов на радиаторое 1200/мин
23С

Атлоша 64 х2 5600+@3400 1.4v Windsor (>140W)
водоблок zalman zm-wb4 gold (центральный штуцер расточен + врезан еще один на выход)
северный мост biostar ta690g под водоблоком thermaltake cl-w0083
помпа Eihem 600
шланги Thermaltake iTube 9 и iTube 6
1 радиатор Koolance PC2 24х12(продуваемая площадь) толщиной 1.5, люминь, врезан в правую стенку корпуса между мобо и передней панелью, ничем не обдувается: снаружи - пылевой фильтр, внутри 2 отключенных 12см вентилятора Titan
2 радиатор от какого-то автомобильного кондиционера 16х24х1.5, люминь, врезан в крышу корпуса, его половина продувается ОДНИМвентиляторм БП FSP blue storm 500w, котрый поставлен вверх ногами
под другой половиной - отключенный вентилятор 14см

1 слив водоблока цпу ----------------------------------------------------- --- T-Line --- помпа ---- радиатор 16х24 ---водоблок цпу
2 слив водоблока цпу --- водоблок чипсета --- пассивный радиатор 12х24/

систему условно можно назвать пассивной

температура в комнате +20,
внутри корпуса +25
охлаждающей жидкости +30
температура ядер процессора в Linpack, Cinebench R10 и S&M
40 и 41 градус

включение двух 12см и одного 14см вентиляторов на 7v снижает температуру до 37 градусов

Водоблок Tt цельный медный, помпа Tt 500(на 7 вольт), радиатор от печки Волги, 2*120 вентилятора 7 вольт. система обошлась в 1400р и материнку на 754 сокет.
Проц sempron@athlon II x2 3740 МГц 1,47в. В OCCT cpu linpack час тестирования макс температура
43 при комнатной 26-28 для сравнения на TT BT за 60 зашкаливала. при открытом окне на микро проветривание больше 26 не поднимается(за окном -7) радиатор стоит на подоконнике.

и температура проца в нагрузке какая?

0-10 (<30)
0 (<20)
<0

видео 15-30 (GTX 285)

Все дело во внешнем радиаторе.

ОССТ линпак 30 мин. 201х21, проц-1.38в, QPI-1.35в, при т.окружения-25гр., т. воды в начале теста 25гр. в конце теста-27гр.
#77 #77
Что то граждане водянщики у которых i-7 ну ни как не хотят делится своими результатами, в чем дело даже не пойму
Сильно интересует именно график ОССТ линпак. Чтоб сравнить капать мне дальше, или я уперся в производительность водоблока.

Температура окружения 23, температура воды 27гр. По окончанию теста температура воды 29гр.
#77 #77 #77 #77 #77
Я думаю нам тоже надо доверять нашим тестам, а не только забугорным

делать скрины специально пока не буду, вот те мой последний:
Aquastream XT Ultra (81Hz) -> Airplex 420/360 + Typhoon AP-15 на 100% -> Swiftech XT
#77
прошу заметить, что процессор с НТ=ON, сча вместо Aquastream стоит DDC с топом от XSPC, а это еще минус пару градусов
ой, по частое ахинею показывает в простое, забыл конфиг в винде переключить. Проц под нагрузкой 205х21= честных 4300. А вот ASUS P6T насколько мне известно честные мгц держать не может - срабатывает OVP при 140 Амперах и множители режет в нагрузке...

67/57 (первые два/вторые два ядра - как то они синхронно греются... LinX 0.6.4)
??
21

Подскажите пожалуйста, это какая температура - средненькая или плохая для не разогнанного QX6850 3.0 Ггц (кентсфилд, 65 nm)? А то пересобрал СВО - скорость воды вроде увеличилась, угловые фитинги исчезли, шлангов меньше, ветра на радиаторе больше, а убавилось всего 4 градуса в среднем...

Вот скрин почти сразу после нагрузки (вроде LinX вторую пару ядер рисует на графике...):
#77

Тут прогнал тест для себя, может кому и пригодится.
Вентиляторы включены на максимальных оборотах, а помпа по датчику резератора 1 галлон в минуту, это примерно 275л\ч., вода прогрелась до 31гр.
#77
Вентиляторы включены на максимальных оборотах, помпа по датчику резератора 1.9 галлон в минуту, это примерно 530л\ч., вода прогрелась до 31гр.
#77
Разница составила 5гр., вот так мой водоблок реагирует на изменение скорости потока жидкости.

Привет всем. Хочу поделиться результатами после перестройки СВО.

Что было:
- ватер на CPU: Thermaltake RX Series-R2 UFO
- ватер на GPU: EK Waterblocks EK-FC8800 SLI ready GTX fullcover
- ватер на SB: EK Waterblocks EK-ASUS NB/SB 1
- ватер на NB: Koolance CHC-120 (MB)
- ватер на мосфеты: EK Waterblocks EK-Mosfet ASUS 03a
- ватер на RAM: OCZ FlexXLC Edition (заводской, 4 шт.),
- помпы: Laing D5 (1 шт.) + Thermaltake P-500 (2 шт.)
- крышка помпы Laing D5: Koolance COV-PMP02P
- бачек: Swiftech MCRES-MICRO Reservoir
- радиатор: Thermaltake Symphony (5 х 120)
- пассивный радиатор: Thermaltake Rocket
- шланг: Thermaltake iTube 6,4 мм
- термодатчики: Thermaltake Water Temperature Indicator
- контроль температур: Thermaltake AquaBay M5
- контроль вентиляторов: Zalman ZM-MFC1 Plus
- вентиляторы: Yate Loon D12SL-12

Соответственно, контур был единым.

Что изменил:
- ватер на CPU поменял на: Enzotech Sapphire rev.A,
- убрал из контура 2 помпы Thermaltake P-500,
- убрал из контура пассивный радиатор Thermaltake Rocket,
- заменил заводской радиатор-змейку в Thermaltake Symphony на радиаторы Koolance 3х120 + 2х120,
- заменил шланг Thermaltake iTube 6,4 мм на Thermaltake iTube 9,5 мм,
- крышку помпы Laing D5 заменил на штатную, предварительно перерезав ее под резьбу G1/4,
- разделил контур на два. В первом: проц + видео. Во втором: мосфеты, мосты, оперативка.
- соединения заменил по калибру шланга,
- термодатчики Thermaltake заменил на Aquacomputer Inline Temperature Sensor
- контроль температур и вентиляторов поручил девайсу NZXT Sentry 2
- фото результатов можно посмотреть здесь.

Что в итоге получилось:
1. Температуры на проце упали капитально. Были в Линпаке 70-72С при разгоне до 3200 MHz, причем овервольтаж на проце выше 1,45В вызывал их бурный рост и нестабильность.
В новой системе температуры стали 64-66С при разгоне в 3400 MHz. Овервольтаж проца возможен до 1,65В (выше не пробовал) при практически постоянной температуре ядер.
Ядро 1: #77 и ядро 2: #77


2. Температурный режим видеокарты значительно улучшился. Если раньше в старом контуре она набирала 56С и за тест разогревала контур на 5С, то теперь она еле-еле набирает 51С, разогревая контур на 1С.
Прежний скрин: #77, новый скрин: #77


3. Визуально поток в контуре вырос раза в два, что не замедлило улучшить теплообмен системы. Если внимательно присмотреться на графики режимов видеокарты, то можно увидеть, как быстро (в минутах) падают температуры ядра и где достигается полка стабильности температур.


Вывод: установка высокопроизводительного водоблока CPU и смена диаметра контура на 3/8" способны очень существенно снизить температуры, увеличить эффективность СВО, повысить производительность компьютера, а также положительно сказаться на сроке жизни его компонентов.

В помещении: 25ºC
Вентиляторы: до 1200 об.м.
Общий уровень шума: до 23 Дб
Номинальные частоты
ЦП+Видео+Видео (GTS360+RS120)
Данные по Эвересту

Температуры в простое
CPU: 39
по ядру: 28
Север: 34
VGA (DispIO/Mem/Shader)
1: 44/38/38
2: 34/38/40
Жесткие диски: система 31, архив 28
Температура жидкости на выходе: ?

Температуры в нагрузке
CPU: 46
по ядру: 35
Север: 38
VGA (DispIO/Mem/Shader)
1: 56/48/48
2: 38/44/46
Жесткие диски: система 32 , архив 30
Температура жидкости на выходе: ?

Норм?

СВО:
Водоблок: Swifttech Apogee GTZ
Помпа: Swiftech MCP655™ Series 12 VDC Water Pumps+EK-D5 X-TOP Version 2
Радиатор: XSPC RX360 Extreme Performance Radiator
Fans: 2xEnermax Magma 3x120 1000Rpm + 1xScythe Gentle Typhon 1000Rpm -ПУШ-ПУЛ
Бачок: XSPC 5,25 Bay Reservoir Black
Шланги: PrimoFlex Pro LRT UV Blue Tubing -3/8in. ID X 1/2in. OD
Разное: Bitspower G 1/4" Black Sparkle Temperature Sensor Stop Fitting
Bitspower Premium PLUS Silver Diamond Series G1/4" High Flow 3/8" Fitting
Видео: Swiftech MCW80™ High Performance GPU Waterblock

Простой
Вода 29,7 Воздух в корпусе 29,9. Воздух в комнате 22.
Проц - 40-41. ГПУ - 38.
Нагрузка
Вода 31,3 Воздух в корпусе 30,6 Комната в течение часа 22.
Проц - 52-54. ГПУ - 44-45.

Тесты под Линпаком ЦПЦ и ГПУ.
Приток воздуха в корпус
Спереди - Слип Стрим 800RPM
Снизу - Слип Стрим 500RPM + Gentle Typhoon 800RPM
Сбоку 200мм Кулер мастер 700RPM стоковый с Космосом.
Выдув
Получается 2шт Магмы. Маловато короче.

Core I7 920 2,66 GHz
Asus P6T SE прошита в P6T
Crucial Ballistix DDR3 1600 (1600 8-8-8-24)
GTX470 800/1600/3900 1,075v
ZALMAN 1000W
CM HAF932
Охлаждение
2шт. 200х200х30мм СМ
Scythe Kaze Master PRO 5,25
СВО:
Laing DDC-1T(3000 rpm)
XSPC Acrylic Dual 5.25 DDC
EK-CoolStream RAD-XT (240)
Scythe SLIP STREAM 120mm 800 rpm - 2шт.
EK-CoolStream RAD-XT (360)
Scythe GentleTyphoon 120mm 1450 rpm - 3шт.
EK-Supreme LT
EK FC470GTX Acetal+ Nickel
контур: помпа-видеокарта-2х120-процессор-3х120-резервуар
Интернет и офис:
Core I7 920 2,66 GHz - 40гр.
GTX470 800/1600/3900 1,075v-30гр.
LinX и OCCT GPU:
Core I7 920 2,66 GHz - 55гр.
GTX470 800/1600/3900 1,075v-50гр.
LinX+OCCT GPU:
Core I7 920 2,66 GHz - 60гр.
GTX470 800/1600/3900 1,075v-50гр.
#77
комнатная температура 28-30 гр.
