Тема для выбора и обсуждения специализированных радиаторов для СЖО. Вопросы по самостоятельному изготовлению радиаторов а также переделке других видов под СЖО обсуждаются в отдельных темах:
СЖО. Пассивная батарея охлаждения вместо радиатора
СЖО. Вынос радиатора на балкон
СЖО. Изготовление самодельного радиатора
СЖО. Использование автомобильных радиаторов

Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Важно:
Прежде чем задать вопрос - воспользуйтесь поиском и обязательно прочитайте первое сообщение темы и хотя бы несколько последних страниц, если тема большая: возможно, ответ на ваш вопрос уже есть в теме или в материалах по ссылкам из первого сообщения.

Ссылки на информацию:
Посадочные и габаритные размеры для 1х120, 2х120, 3х120 и 4х120 радиаторов фирмы aquatuning.
Таблица производительности 480-х радиаторов при различных оборотах вентиляторов.
Рассеиваемая мощность при приемлемом уровне обдува очень приближенно составляет 100Вт для 120-ой секции и 150 для 140-ой. По FPI радиаторы можно сравнивать только с оглядкой на их толщину и интенсивность обдува.
Пример того, как более плотные радиаторы сперва проигрывают по дельте, но при увеличении отводимой мощности/улучшении обдува выходят на первые места.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

Alexraven смысл оставлять пару 360 радиаторов если будет стоять внешний 1260? что с ними что без них температуры будут + - одинаковые, но без них разводка проще и ГДС контура ниже, заправка быстрее...
в теории конечно можно оставить один или заменить на 420 с тем чтобы можно было "если что" эксплуатировать без внешнего радиатора, но не всё в кучу и сразу точно!

если на внешнем радиаторе будет висеть eisbencher aurora D5 aceta/glas и не будет лишний 2х360 то контур может работать на одной ей
но вторая апекс в составе 120 мини дистро платы (а по сути большого топа т.к. 120х120 на дистро плату не тянет) лишней не будет
с ней контур заправляться будет куда бодрее

моя вторая система как пример : Д5варио в 2х5" топ резе => ватер на проце (4й херт)=> ватеры на памяти и врм паралельно => ещё один ватер на врм=>выход из корпуса => БРС 3/8" альфа и шланг=> мора 420 + 4х200 фантека => топ рез ватеркул 200 + д5 варио=>шланг и БРС альфа 3/8"+фильтр с большим сечением=>вход в корпус=>ватер 3090=> начальный топ рез
в принципе оно может работать на одной Д5, но с парой воздух выгоняется куда бодрее (но всё равно приходится корпус пк крутить) если бы топ рез в корпусе был просто топом - то было бы проще (в следующей итерации этой системы внутреннего топ реза не будет).

мне видится оптимальным примерно такой вариант вашей системы : апекс в 120 эрзац дистро плате стоящий или на задней стенке или на боковой => ватер на проце => ватер на ВКарте => иные ватеры (если есть) =>выход из корпуса=>опц БРСи шланг=> внешний радиатор => топ рез alphacool eisbencher aurora D5 на внешнем радиаторе=>опц БРС и шланг=>вход на корпусе => апекс в 120

повторюсь смысла городить 2х360 + 1260 - нет!
или переходить на пару внутренних 2х 420 максимально возможно толщины которые влезут в лиан 11 или один внешний 1260/мора, второе разумеется даст больший профит ну и тише будет.

и да чудес не ждите 2 х360 заменённые на 2х420 дадут не много на 1260/мору чуть больше, но вот разници между 1260/мора или 1260 + 2х360 практически не будет!

SERO91988 Смысл - да у меня корпус Evo XL, без радиаторов совсем пусто будет, даже видеокарта теперь места не занимает. Тогда еще и корпус менять. Витрина блин, в которой нечего показывать.
В целом понятно - только внешний радиатор, в корпусе смысла в радиаторах нет


То есть две помпы подряд?

если радиатору не говорить что он корпусной, то он будет работать согласно законам физики...

Alexraven не подряд, между ними будет соединяющая радиатор и корпус трасса,
подряд это если дуал топ на радиаторе будет висеть, можно дистро плату между ватерами на проце и ВКарте воткнуть (как у меня) но это больше для удобства разводки
смысл такой расстановки - в быстром заполнении контура и чтобы помпа(ы) были перед самым ГДСным элементом (ватер на проце), остальное - как будет удобнее
ну и не работали на сухую.

кстати вариант с дуал топом на внешнем радиаторе - позволит сделать сам ПК почти бесшумным
ну а насчет витрины - 11 лиан кейс в себе в нём рационально собирать внутренний контур, под внешний радиатор можно подобрать что-то поменьше и менее аквариумное старые фантеки, древние сильверстоуны, да хоть Geometric Future 8 модель.

Тут речь об радиаторах в корпусе в дополнение ко внешнему.

альфа 1260 это радиатор габаритами 441 x 422 x 48mm
т.е. по сути 3х360мм, что лично по моему мнению является минимумом для современной системы (если мы говорим о мощной системе и хотим невысокую дельту воздух-жидкость)

если в корпусе стоят 2 радиатора 360, то это 2/3 площади альфы
для системы с 5090 оставить их вполне можно, да и визуально корпус будет не таким пустым

TOS Да у меня собрано уж, стоят 2х360 60мм, можно еще тонкий 420 засунуть.
Думаю о пересборке на внешний радиатор и пока непонятно нафига мне это нужно. Собирать на внешнем надо было изначально, но доступных внешних на тот момент не было вообще, а свербило будь здоров...
420, может, засунуть и успокоиться пока. Но и с ним сильно холоднее железо не будет.

TOS альфа 1260 это не 3х360 а 3х420 буквально и это не минимум, а вполне себе норм те более с 8 ядерным камнем
минимум там щас стоит (2х360) и ведь работает... какие кстати температуры любопытно.

А с 1260 или 420 моры без проблем можно больше киловатта утилизировать в приемлемо тихом режиме, гнаться за дельтой ради дельты - смысла ноль
главное чтобы было тихо и не слишком горячо, желательно при этом красиво, всё прочее - личные тараканы.

По потреблению видеокарты не скажу, не замерял. Карта в даунвольте и разгоне. Вчера слегка поковырялся с вентиляторами, повесил их на температуру GPU.
Помпа 70% всегда.
Конфиг - 360х60 низ/верх выдув, тыл 3х140 вдув.
Водоблок cpu альфакул коре 1, gpu - barros bs-pat5090.

До ковыряния при часовой нагрузке карты на 90-100% в течение часа температура доходила до 60-61 градуса, все вентиляторы 800 оборотов фиксировано.
После ковыряния - разгон охлаждения, если видеокарта выше 50 градусов до 1400 оборотов - 50-51 градус, но уже шумновато из-за вдувающих 140мм вентиляторов, для них столько оборотов уже ближе к потолку.
Воздух в комнате примерно 28.

На проц даже не смотрю, в простое 48 где-то, на компиляции шейдеров до 60 может подняться. Но это АМД и ему плевать в принципе чем ты его охлаждаешь.

Надо время найти и поковыряться, к примеру разгонять на 45 градусах GPU, но не до 1400, а поменьше. 140 вдув обороты сбавить, чтобы шум поменьше генеряли. То есть шум побалансировать.
Ну и насиловать карту в фурмарке на тестах.


А почему это пара 360 должна плохо охлаждать? Тут же в первую очередь идёт влияние толщины радиатора, я бы даже предположил, что 360 60мм будет радикально лучше, чем 420 30мм.
Но это всё в тяжелой игре, где вся мощь карты идёт на отрисовку в нативе. Ведьмак 3 с лучами и паком текстур.
В обычных игрушках с DLSS да фреймгеном в 4K@120 карта 45-50 градусов в тихом режиме системника, когда вентиляторы на 800 оборотов. Но там и не грузит на полную.

Если будет запрос в чем конкретно и в каком режиме прогнать, какие данные снять - прогоню на выходных.
Нас тут снегом заваливает, у мну частный дом, ща до конца недели снег кидать после работы, не до компа будет

А почему это пара 360 должны слабо охлаждать? Толщина же 60мм. Я бы предположил, что 360х60мм сильно лучше, чем 420х30мм

площадь оребрения и ее продув + поток

Alexraven да так любопытны цифры были
у меня одна 5090 в своём контуре на 420 море + 2 Д5 + 4х200 вертушки ноктуа А20 в р-не 500об/мин, водоблок фулл от букски с расточенными каналами, термопаста МХ6
радиатор стоит на выходе из корпуса, в корпус дополнительно через фильтры нагоняют воздух 5х140 + 200 затем он выходит через 2 420 моры одна на проц память врм вторая на ВКарте
давление в корпусе избыточное
т.е. условия работы радиатора близки к расположению снаружи
в комнате 27 и шпарит батарея (можно конечно закрыть но -30 на улице не располагает к таким действиям и за ноч в комнате становится прохладно, пока пашет комп - норм
ну и чутка приоткрыто окно иначе будет духовка...
в таком режиме волосатый бублик с ходу даёт 40 градусов, а за 20 минут прогона 44, дальше уже нагрев комнаты идёт, летом с включённым на удержание 25 градусов кондеем было так-же

если месяц не пылесосить фильтры и закрыть окно то можно и 50 нагреть, но незачем.
Это примерный верх того, что можно сделать на 5090 с самой жирной водой, 3090 с тем-же охладом грелась куда сильнее.


наибольшее значение - имеет размер радиатора, толщина вторична, в определённых условиях 360х30 может давать лучше температуру чем 360х60 при прочих равных
но это надо спецом заморочится такие "условия" подобрать
при равном качестве вентиляторов и радиаторов 420х30 будет лучше 360х60 всегда
420х86 лучше => 420х60 лучше=> 420х45 лучше=> 420х30 но не кратно толщине...
самый толстый да с 2мя рядами вертушек будет как 1.5-1.6 тонких, а не как 2 хотя толще более чем в 2 раза

ну и дело не в том что 2х360 слабо охлаждают а в том что чем больше радиаторов в контуре, тем меньше тепла приходится на 1 секцию и прирост каждой последующей будет сильно слабее

грубо говоря на 1х360 температура такая-то
на 2х360 на - 10 ниже
на 3х360 на - 15 от начала и -5 от пары
на 4х360 на - 18
на 5х360 на - 20
на 6х360 на - 21
цифры с потолка но порядок примерно такой.

360 это 3х 12х12см или 432 см2
а 1260 это 42х42 или 14х14х9 или 1764 см2
итого 1764/432 = 4 с копейками
добавление условных 5го и 6го 360 радиаторов - даст столь малый прирост, что вы его можете и не заметить, особенно учитывая что внешний радиатор находится снаружи и работает в лучших условиях чем внутренние.
кроме того усложнение контура отрицательно сказывается на производительности системы, вполне может так быть что с доп радиаторами температура будет хуже чем без.

Конечно вы можете проверить как оно будет на практике, но потом не удивляйтесь.

SERO91988 Значит, мои температуры так себе пока что

Бублик крутанул полчаса, 575W 55 градусов.
Тоже батарея шпарит, еще и возле системника висит.

А что если этот альфакул 1260 + eisbencher aurora D5 приколхозить к текущему контуру, по той же вашей схеме:

только радиаторы 360 сунуть между водоблоками.
И пока сидеть ровно до выхода ам6, а там уж появится смысл всё перебрать, заодно может и по корпусам что-то интересное появится.

Чую не на ту температуру вы смотрите. При компиляции шейдеров он должен до 80-90 подниматься, если только вы температурный лимит не выставили 60 градусов в биосе(или т.п.).

Cinebench r23, 112W до 71 градуса прогрелся.
Вентиляторы на радиаторах 800 оборотов фиксировано.
Не разгонял, -30 вроде.

Ребутнулся, посмотрел, лимит 85 градусов.

Cкромненькое потребление. Ну тогда 70 выглядит нормально.

Можете попробовать но ИХМО будет + - как с одним внешним альфа 1260 или мора3/4 420/400 и наверняка будет еще куча поводов влезть в контур раньше.
Насчет АМ6 это будет очень не скоро следующие проци 12 ил 24 ядерные будут в том-же АМ5 по слухам могут быть ограничения по обратной совместимости (например на новом чипсете старые камни работать будут а новые камни на старых чипсетах - нет)
и скорее всего обзовут это АМ5+ ,а про совсем новый сокет вообще никакой инфы нет.

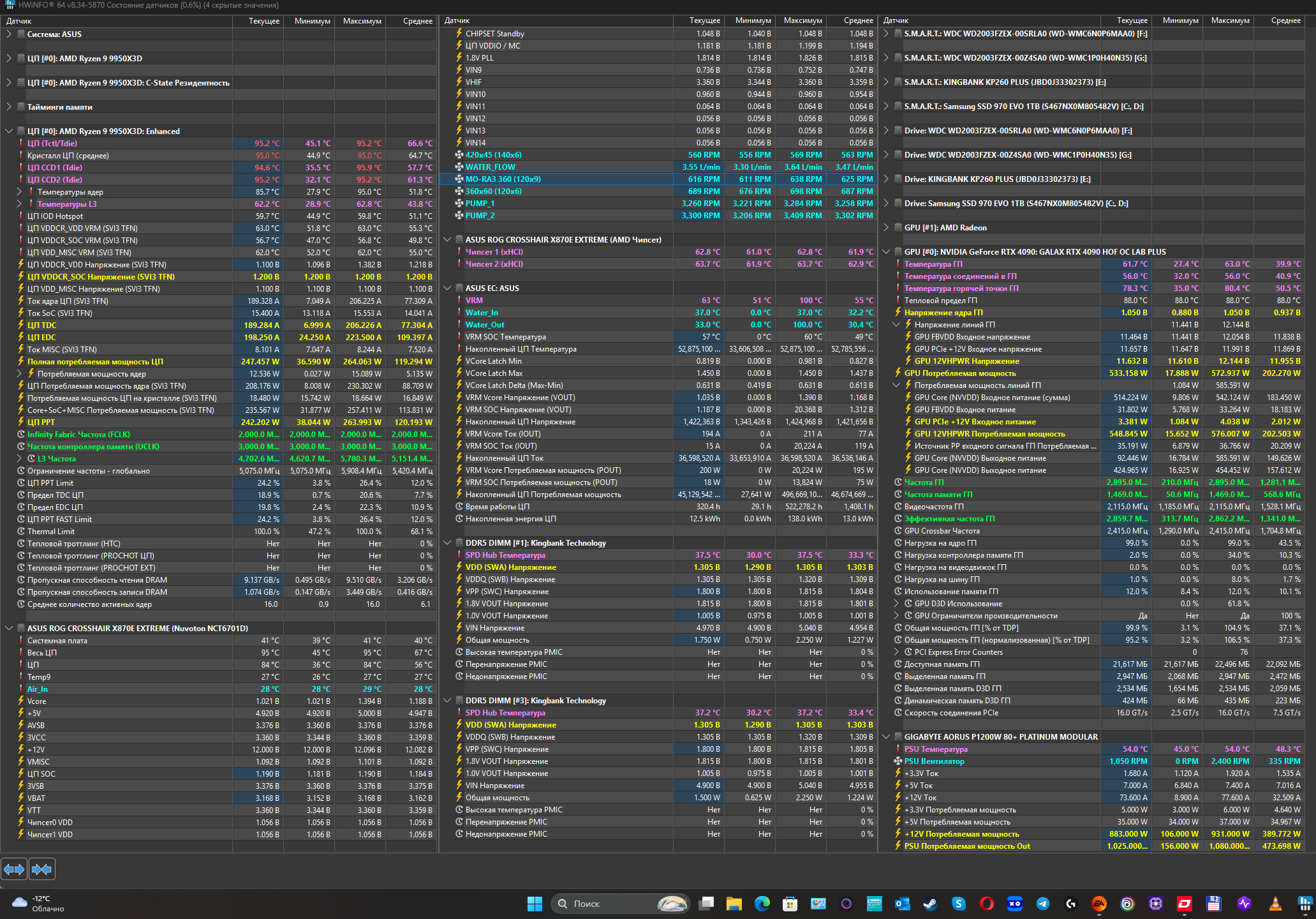

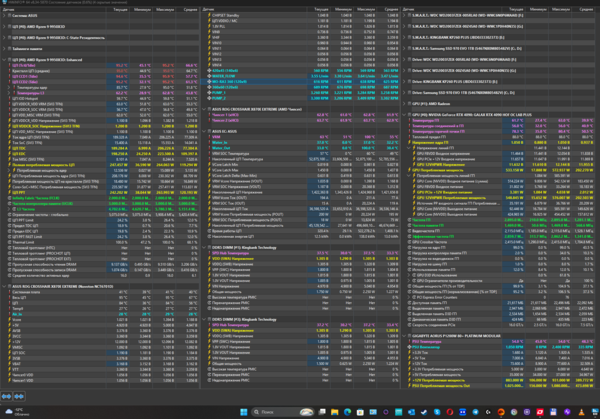

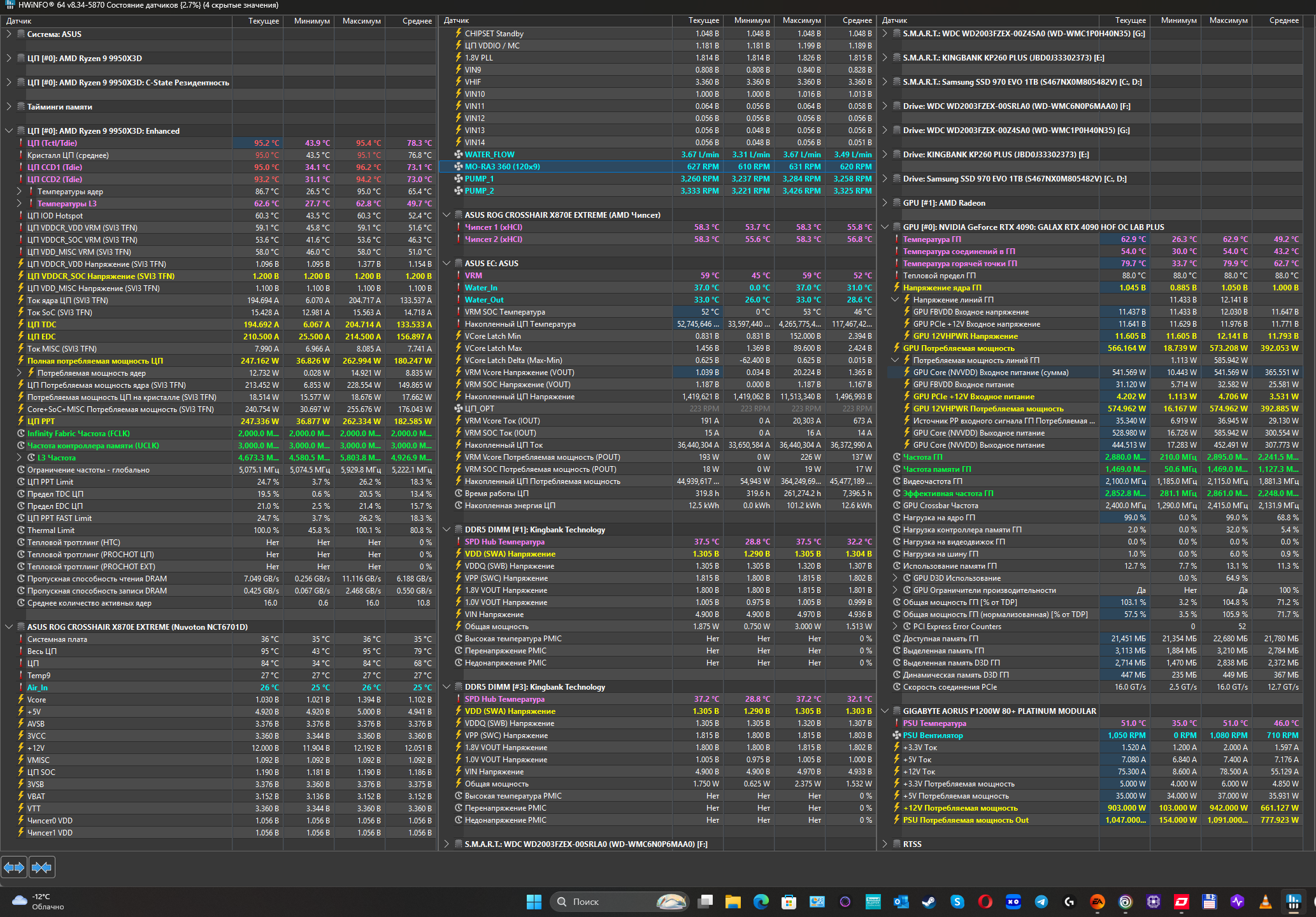

MO-RA3 360 (push) + 420x45 (pash-pull) + 360x60 (push-pull), 3 пятиминутных прогона OCCT Power со всеми вертушками на них и поочерёдно отключёнными.

температура успевала стабилизироваться за 5 мин?

Тяжело по таким скринам прям что то точно увидеть. ЦПУ троттлит по темп лимиту, датчик воздуха говорит о разных условиях, за 5 минут такой объем жидкости даже близко на плато не выходит, две помпы и одна помпа и т.д.
Датчик потока китайский?

А есть не китайские хорошие?
