Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости. Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются! НАПОМИНАНИЕ!!! СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой. Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами. Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов! Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей). Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Churchс некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой. - Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета. - Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами). - Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет. - Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать - Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12 - Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости. b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток); c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например) - Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно: core i7 4.2GHz+/1.4V+ .. 3x120 секции gpu класса 460/5870 .. 1-1.5 секции gpu класса 480/580/5970 .. 2-3 секции .. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(>X)/некоторые от Koolance.
Опциональные вещи: - Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше)); - Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed ); - мониторинговые приблуды: потокометр / термодатчик(-и); - При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance; - мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario, Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2, Водоблок на проц: EK Supreme HF - 1 шт., Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover, Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт., Вентиляторы: Scythe Gentle Typhoon - 3 шт., Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов), Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт., Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа. Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.
Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).
Заблокирован Статус: Не в сети Регистрация: 07.08.2013 Откуда: Тула Фото: 53
nexer777 писал(а):
если я поменяю на эту помпу, то поменяются и резервуары с топом?
Все помпы D5 имеют одинаковые посадочные размеры, поэтому в любой резервуар или топ для D5 годится любая D5 любого производителя. Так что менять или не менять зависит полностью только от твоего разумного выбора, художественного вкуса и толщины кошелька...
Member
Статус: Не в сети Регистрация: 25.01.2014 Откуда: Moscow
Снова здравствуйте Я уже жду заказов напрямую с EKWB и aquacomputer + сам контроллер aquaero 6 заказал на aquatuning.de. Словенцы делали мозг долго, не было на складе резервуара, пришлось заменять на EK-RES X3 на 240мл. Думал ставить помпы с резервуаров в отсеки 5.25, а придется вертикально башенку ставить. Вентиляторы, жижу, Мору и еще некоторую мелочь купил тут, в Москве. Забыл только краник или быстрсцеп. Киньте ссылкой, что лучше купить для слива жижи, промывки контура?
Заблокирован Статус: Не в сети Регистрация: 07.08.2013 Откуда: Тула Фото: 53
Bastard0 писал(а):
Забыл только краник или быстрсцеп. Киньте ссылкой, что лучше купить для слива жижи, промывки контура?
Я себе такой брал - http://www.overhard.ru/catalog/770/Bits ... ver-Black/ . У меня еще заглушка с подсветкой на выходе краника вкручена для оживления пейзажа... Можно и быстросцеп, по цене одинаково, но на мой взгляд краником все таки сливать как то приличней .

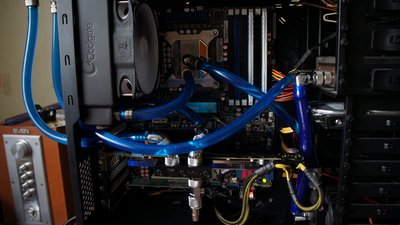

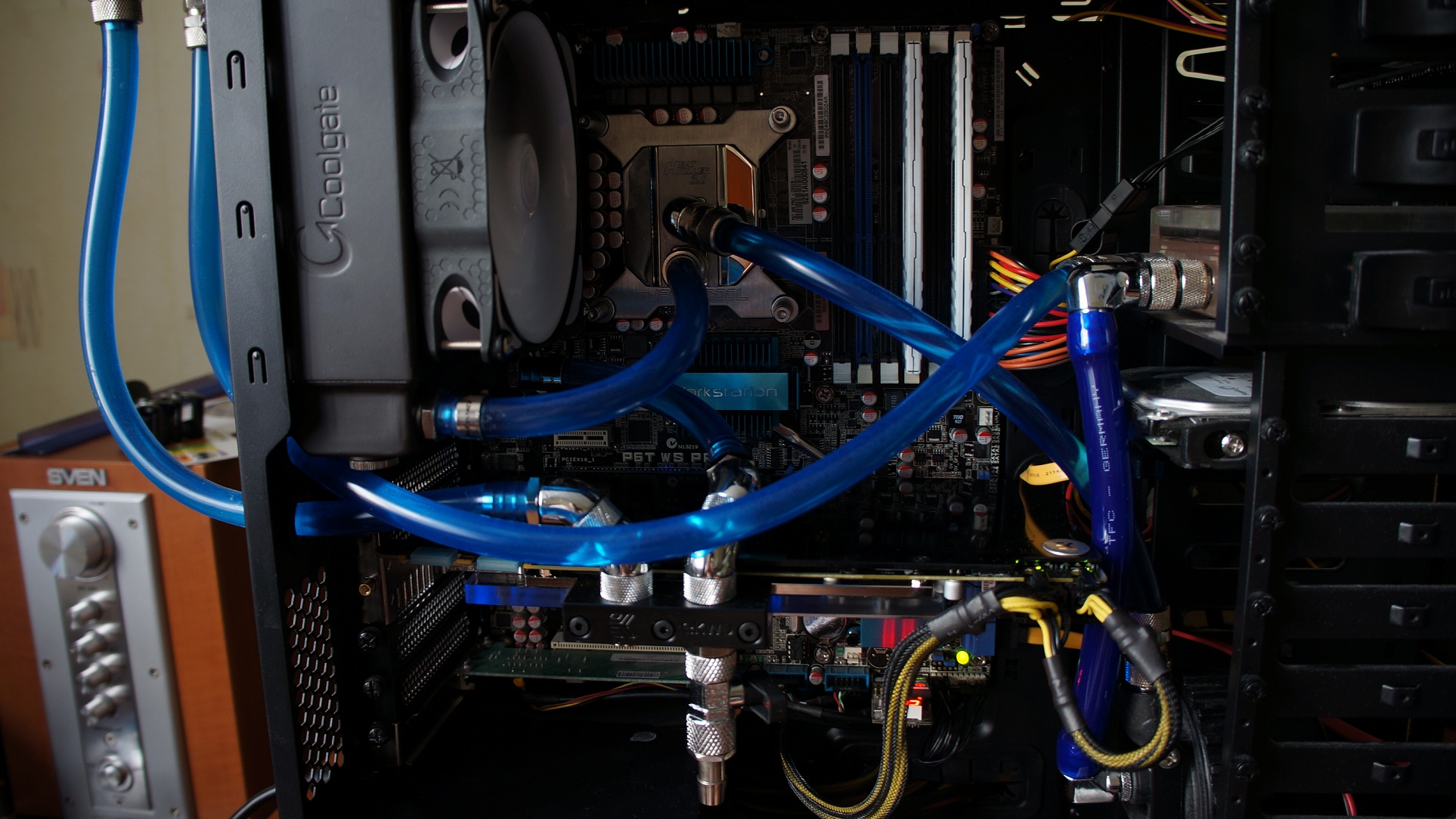

Наколхозил мальца. Вчера в час ночи закончил устанавливать доп.радик Так же заменил угловые фитинги - внутренний диаметр там был 4-5мм В итоге не заметил чтобы поток сильно увеличился, а я рассчитывал заменой узких фитингов выиграть. Но, еще я установил доп.радик, так что, выигрыша в потоке я не получил. Температуру итоговые не смотрел - забил и пошел спать, сегодня в бф4 погрею железки.
Member
Статус: Не в сети Регистрация: 26.06.2008 Откуда: беларусь гомель Фото: 20
KickingBear кхм... а какой Вы эффект ожидали? у Вас в контуре половина уголков... ИМХО бак-помпа вполне можно было и без уголков сделать - на прямых просто дугой шланга... а в целом 90* уголок по ГДС это 1/40 "среднего" процессорного блока. Ваш хиткиллер сам по себе достаточно резистивный...
_________________ You MUST be STEEL!!! You MUST be DOOM!!!
2 Vetalar Я ожидал некого увеличения, т.к. заменил слабое, на мой взгляд, звено. Насчет фитингов: можно забить, их не так уж и много, гораздо больше, на мой взгляд, влиюят микроканальные ватеры и радики.
Member
Статус: Не в сети Регистрация: 18.01.2010 Откуда: Москва/Киров Фото: 0
Vetalar ему много раз здесь писали что ни на что не влияют уголки, но видимо верить в бабайку намного легче, чем самостоятельно подумать головой или хотя бы послушать тех кто точно знает (последнее не относится к товарищу CrownA у которого также возникают приступы паники при виде уголков)
Это всего-навсего ваше мнение, пожалуйста, сбавьте тон, иначе мне придется вас считать подростком-старшеклассником - они такие же категоричные. Если вам есть что-то сказать по существу, я с удовольствием послушаю.
Member
Статус: Не в сети Регистрация: 26.06.2008 Откуда: беларусь гомель Фото: 20
KickingBear Вам камрад SilentStorm правильно всё написал. это не только его мнение - есть немало тестов из которых сделаны давным давно выводы. например ГДС распространённых радиаторов существенно меньше ГДС даже самых низкорестриктивных блоков, к коим Ваш хиткиллер не относится
#77
ну про уголки Вам уже говорили. их влияние сильно переоценено на сегодня. это было актуально на заре СВО, когда применяемые аквариумные помпы даже один уголок бывало ставил на колени. сегодня при развиваемом давлении в 4-5 метров столба это просто смешно слушать
#77
_________________ You MUST be STEEL!!! You MUST be DOOM!!!
Последний раз редактировалось Vetalar 27.02.2014 11:26, всего редактировалось 1 раз.
Я говорил, что проблема не в хитрой форме фитингов, а во внутреннем диаметре конкретно моих двух угловых - оно слишком мало. Т.е. было бутылочным горлышком для потока. Или это тоже не критичный момент?
Member
Статус: Не в сети Регистрация: 18.08.2011 Откуда: Киев
KickingBear Я раньше выкладывал результаты "моих опытов". Основные "убийцы" потока - быстросцепы (режут конкретно!) и фуллкаверы (проверял на своих профильных). AAAMAG Как-то стояло 18шт 90-градусных особой потери в потоке не заметил.
Последний раз редактировалось t64a 27.02.2014 11:42, всего редактировалось 2 раз(а).
Member
Статус: Не в сети Регистрация: 18.01.2010 Откуда: Москва/Киров Фото: 0
KickingBear по законам гидродинамики в трубке с переменным диаметром в любой точке скорость тока жижи одинакова и зависит она не от самого малого диаметра, а от помпы и от тех элементов которые реально создают ГДС (водоблоки с микроканальной архитектурой). На прошлых страницах где вы говорили об этом бутылочном горлышке об этом писал я, даже с картинками, но это было проигнорировано полностью. Хотя бы фак читайте там тоже есть!
Member
Статус: Не в сети Регистрация: 26.06.2008 Откуда: беларусь гомель Фото: 20
SilentStorm писал(а):
скорость тока жижи одинакова
_объёмная_ скорость (=расход) в л(кг)/час одинакова. скорость (м/с) вполне может - и будет - быть разной, иначе какой смысл т.н. разгонных пластин в водоблоке? именно локально ускорить поток жидкости для более эффективного "смывания" приграничного слоя жидкости.
_________________ You MUST be STEEL!!! You MUST be DOOM!!!
