Тема предназначена для помощи в комплектовании СЖО из заводских компонентов, обсуждения вопросов их эффективности и совместимости.
Любые самоделки и уже укомплектованные готовые "коробочные" наборы, а также необслуживаемые готовые системы (AIO) здесь не обсуждаются!
НАПОМИНАНИЕ!!!
СВО в первую очередь предназначена для создания малошумного решения, работающего под нагрузкой.
Для интернета/торрента и иже с ними проще и целесообразнее пользоваться пассивными кулерами.

Прежде чем задать вопрос, ознакомьтесь с основными профильными темами по выбору отдельных компонентов!
Список основных тем форума Системы Жидкостного Охлаждения находится тут.

Рекомендуемые темы:
#77 Компоненты для водяного охлаждения PC - заказ, оплата, доставка.
#77 Список производителей СВО-комплектующих, интернет-магазинов и реселлеров работающих со странами СНГ

Это вторая часть темы. Первая находится здесь -Сборка СВО на основе Заводских компонентов (подбор деталей).
Так как многие товарищи банально не умеют читать/искать, ниже приводится стандартный конфиг, предложенный камрадом Church с некоторыми правками:
Краткий курс молодого бойца
- Все в одном контуре последовательно подключено, без разницы в какой последовательности. Единственное правило - резервуар перед помпой.
- Жидкость - дистиллированая вода, купленная где попроще/поближе (аптеки/заправки/супермаркеты) + что то против роста водорослей, например пара каплей биоцида и/или спиралька серебра. Покрашеные/готовые смеси СВО лучше избегать, если очень уж хочется, то добавить к дистилляту что то вроде Mayhem Dyes, но еще проще - выбрать шланги сразу нужного цвета.
- Помпа: почти любой подвид Laing DDC, предпочтительно MCP35X (Если не 35X, то дополнительно топ стороннего производителя от EK или XSPC или даже совмещенные с резервуарами).
- Шланг: Primochill Pro LRT, как лучше держащий выгиб малого радиуса без передавки, 2-4 метра 3/8" ID 1/2" OD (большие размеры увеличат поток минимально, но будут намного труднее развести, особенно при нехватке места). Нужды спиралек противопередавливания, имхо, нет.
- Фитинги: Соответсвующие диаметрам шланга компрессионники (должны совпасть оба диаметра) или штуцеры (внутренний у шланга должен быть такой же или меньше, + стоит купить зажимы) по вкусу с расчётом 2 шт на компоненту (возможно +2 резервных на всякий пожарный), если денги - пыль, от Bitspower, если нет, дальше самому подыскивать
- Вентиляторы: Как с самым лучшим соотношением шума/производительности из 120мм моделей - Scythe Gentle Typhoon GT 1150/1450/1850 оборото-разновидности, в зависимости от того, какие желаемые максимальные обороты и есть ли реостат для занижения оборотов. Доп. бонусы тайфуна - шарикоподшипник/хорошее давление/низкое потребление. Хороший экономный/дешёвый вариант - Yate Loon D12SL-12 или D12ML-12
- Водоблоки: a) Большого толка охлаждать водой чипсет/память нет (если это не 680i и им подобные), только если много денег и хочется красивости.
b) EK Supreme HF с разгонной пластиной #1(с 2 паралеллными канавками) на проц (Aquacomputer Kryo XT минимально лучше охлаждает, но сильнее режет поток);
c) Если low & middle end видеокарта - универсальный водоблок вроде Swiftech MCW-60/MCW-80, если топовая - фуллкавер водоблок по вкусу/виду (охлаждения хватит от любого из них, дальше выбор что больше нравится, EK / Koolance / DD / Aquacomputer например)
- Радиаторы: XSPC RX или, как экономный выбор, Swiftech MCR, по расчёту, если нужна тишина+тяжёлый разгон+полная нагрузка все время, то примерно:
core i7 4.2GHz+/1.4V+ .. 3x120 секции
gpu класса 460/5870 .. 1-1.5 секции
gpu класса 480/580/5970 .. 2-3 секции
.. при меньших разгонах, меньшей нагрузке или меньших требованиях к тишине (соответсвенно можно крутить быстрее/громче вентили и повысить теполоотдачу радиаторов), возможно обойтись с меньшей площадю радиаторов, вплоть до общего число секций раза 2 меньше имхо. При выборе радиатора имеет смысл рассматривать варианты с редким орёбрением, 6-11 FPI(Fins per inch, рёбра на дюйм), как то: XSPC RX/Thermochill TA(&PA)/TFC Xchanger/Black Ice SR1/Swiftech MCR/EK Coolstream и обычно игнорировать оптимизированные для громких вентилей радики с высоким, 20-30 FPI, как то Black Ice GTS(&GTX)/некоторые от Koolance.

Опциональные вещи:
- Резервуар по вкусу (возможно совмещенный с интегрированым топом помпы (см. выше));
- Аналоговый или "умный" реостат/контроллер вентилей/помп (например, соответсвующие по возожностям/мощности продукты от scythe / lamptron / aquacomputer / koolance / mCubed );
- мониторинговые приблуды: потокометр / термодатчик(-и);
- При внешней уставновке радиаторов удобно использовать быстросцепы от Koolance;
- мудренный слив всякими краниками или быстросцепами и т.д.
Если вникать в тонкости не хочется, а хочется именно типовой конфиг, то:
Типовой набор
Помпа: Laing DDC 1T - 1 шт. или Laing D5 Vario,
Топ для помпы: EK-DDC X-TOP V2 - Acetal G1/4 - 1 шт. или EK-D5 X-TOP - Acetal G1/4 Rev.2,
Водоблок на проц: EK Supreme HF - 1 шт.,
Водоблок на видео: спросить в соответсвующей ветке, лучше fullcover,
Радиатор: Coolgate Copper Radiator Triple120/60mm - 1 шт.,
Вентиляторы: Scythe Gentle Typhoon - 3 шт.,
Шланг: Primochill Pro LRT диаметром ID 10mm, OD 16mm - 3 метра (они же 10 футов),
Соединения: фитинги Bitspower/EK/Koolance ID 10mm, OD 16mm - 8 шт.,
Жидкость: готовая жидкость от ЕК/Thermochill.
После сборки контура СЖО нужно обязательно проверить его на течи: обмотать места соединений бумажными полотенцами или салфетками, заправить, запустить в тестовом режиме (запустить только помпу от отдельного БП), достаточным временем проверки можно считать 12-24 часа.
Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.


Последний раз редактировалось Хитрый John 27.07.2017 18:12, всего редактировалось 11 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 09.10.2006
Фото: 0
Warchoon писал(а):
Его уже давно не делают. Проблемы с покрытием решены. Было даже официальное заявление ЕК по этому поводу.

А осадок остался, хотя взял себе все от ЕК




Member
Статус: Не в сети
Регистрация: 13.07.2012
Откуда: Москва
Warchoon писал(а):
температура еще возрастет!

Если есть подозрения, гораздо практичнее просто налепить более эффективный радиатор, если, конечно, это не вопрос эстетики (если вода делается для красоты, то тут я не советчик)

Добавлено спустя 6 минут 17 секунд:
sr2007 писал(а):
Думаю не такое уж и сильное они дадут сопротивление потоку.

При большой скорости есть некоторое сопротивление от срыва потока на любом соединении. Поэтому для увеличения скорости рекомендуется уменьшать количество уголков и элементов в принципе.




Junior
Статус: Не в сети
Регистрация: 14.06.2014
Откуда: Киев
Warchoon писал(а):
Если есть подозрения, гораздо практичнее просто налепить более эффективный радиатор, если, конечно, это не вопрос эстетики (если вода делается для красоты, то тут я не советчик)

В том то и дело что вода в принципе делается для красоты и для того что бы было чем себя занять)))))
Поскольку температура проца меня в принципе и с куллером устраивает. Шума практически нет.
А так с водянкой есть себя чем занять на месяц а то и два, плюс в корпусе краста будет.




Member
Статус: Не в сети
Регистрация: 11.03.2008
Откуда: Норильск...
Фото: 1
sr2007
Нууу,тоды усё на обводнить в СБ... Я,За..!

_________________
Water Cooling System Koolance --- Superior Liquid Cooling Solutions.




Member
Статус: Не в сети
Регистрация: 01.06.2014
Фото: 2
sr2007 Что за материнская плата такая, что есть нужда охлаждать питание процессора и южный мост? Другое на чипсете от AMD 990 и ниже, северный мост реально охлаждать нужно, т.к. греется хлеще процессора.

_________________
ASUS X79-DELUXE, i7-4930K, Corsair Vengeance LP 16Gb, GTX TITAN OC GIGABYTE.




Member
Статус: Не в сети
Регистрация: 10.12.2006
Откуда: Нефть и рыба
Warchoon писал(а):
Но 380 на один градус эффективнее.
Спорно, в разных обзорах по разному
Как со скальпированным процессором будет мне не известно. На скальпированных тепло более сконцентрированно.

Тут лидирует супримаси на 1 градус - http://www.xtremesystems.org/forums/sho ... ost5182222
Тут лидирует 380 на 1 градус - http://www.xtremerigs.net/2014/02/07/47 ... k-testing/
Ну а тут вообще мистика, супримаси от 380 и остальных отстаёт на много градусов http://www.xtremerigs.net/2012/11/09/20 ... roundup/2/

sr2007 писал(а):
Контур планирую строить таким образом. Резервуар - помпа - мост - мосфеты - проц - видео - радиатор.
Пока остановил свой выбор на помпе Koolance PMP-500 радиатор пока планирую ставить один от того же Koolance на две 140. Если будет мало то в перспективе еще один на два 120.
никого это не насторожило?
маленький радиатор и странная помпа




Junior
Статус: Не в сети
Регистрация: 14.06.2014
Откуда: Киев
TheBeast1590 писал(а):
никого это не насторожило?
маленький радиатор и странная помпа

А в чем странность помпы? Вы имеете ввиду что мощная? Так я же на буду ее на 100% включать.
Мать ASUS Maximus VI Hero. Комп сейчас стоит в простое на частоте 800-1200MHz и напряжением 0,71V а радиатор на мосфетах очень горячие (руку держать некомфортно)




Member
Статус: Не в сети
Регистрация: 01.06.2014
Фото: 2
sr2007 писал(а):
Комп сейчас стоит в простое на частоте 800-1200MHz и напряжением 0,71V

Частота чего?

_________________
ASUS X79-DELUXE, i7-4930K, Corsair Vengeance LP 16Gb, GTX TITAN OC GIGABYTE.




Member
Статус: Не в сети
Регистрация: 27.12.2009
Откуда: Латвия/Рига
Фото: 3
TheBeast1590: Немного может зависеть от конкретных екземпляров, немного от правильности тестовой методологии и соответсвенно от невлияния ошибок или везения, не забываем возможно разную оптимизированность блоков к процикам разных сокетов (одно дело концентрированое тепловое выделение от узких чипов 155Х сокетов, другое - от шире 2011ых). Так по кусочкам и могут появлятся отличия. При близкой производительности совокупность ошибок и случая может превзойти разницу.




Member
Статус: Не в сети
Регистрация: 26.06.2008
Откуда: беларусь гомель
Фото: 20
TheBeast1590 писал(а):
никого это не насторожило?


нет. камрад всё знает, читать умеет, ответы на свои вопросы игнорит. пусть пробует.

_________________
You MUST be STEEL!!! You MUST be DOOM!!!




Member
Статус: Не в сети
Регистрация: 11.03.2008
Откуда: Норильск...
Фото: 1
sr2007 писал(а):
А в чем странность помпы? Вы имеете ввиду что мощная? Так я же на буду ее на 100% включать.

Эта помпа "поёт" на любых оборотах которые нужны для адекватного расхода в среднестатистическом контуре,не а уж в тяжело нагруженном контуре и говорить не приходится --- "поёт" звучно...
Конструкция помпы такова - как говорится "Ни чего личного..."...

_________________
Water Cooling System Koolance --- Superior Liquid Cooling Solutions.




Junior
Статус: Не в сети
Регистрация: 14.06.2014
Откуда: Киев
atlonn писал(а):
Эта помпа "поёт" на любых оборотах которые нужны для адекватного расхода в среднестатистическом контуре,не а уж в тяжело нагруженном контуре и говорить не приходится --- "поёт" звучно...
Конструкция помпы такова - как говорится "Ни чего личного..."...

Спасибо за разьяснения. Тогда скорей всего буду думать над одной или двумя PMP-450

Добавлено спустя 1 минуту 14 секунд:
Vetalar писал(а):
нет. камрад всё знает, читать умеет, ответы на свои вопросы игнорит. пусть пробует.

А в чем странность контура? Что не так? Еще две страницы назад все говорили что нет разницы от расположения элементов и безсмысленно делать два контура.




Member
Статус: Не в сети
Регистрация: 11.03.2008
Откуда: Норильск...
Фото: 1
sr2007
Угу...Это разумный выбор...

p.s. как умеренный фан конторы Ку конечно поставил бы себе в контур парочку помп PMP-500 ещё с момента выхода оной на рынок,НО апосля множественных тестов от авторитетных Водяных вывод сделан однозначный - такого мне не нужно - фанатство фанатством,а вот РАЗУМ нужно держать в положении "ON"...Т.е. это не та помпа которую бы я хотел лицезреть у себя в контуре... Врагу,добро на приобретение - пусть мучается... :crazy:

_________________
Water Cooling System Koolance --- Superior Liquid Cooling Solutions.




Member
Статус: Не в сети
Регистрация: 26.06.2008
Откуда: беларусь гомель
Фото: 20
sr2007 писал(а):
А в чем странность контура?

да странностей хватает если честно. для начала помпа - вопреки 600+ страницам форума, где на каждой рекомендуют брать помпу д5 варио, Вы выбираете неизвестно что - прости atlonn.
дальше-больше. вопреки советам форумчан начинаете через не туда. конфиг Ваш неизвестен - профиль девственно пуст. неизвестна тепловая нагрузка на контур. не зная нагрузку невозможно посоветовать радиатор(ы). однако для почти любого видео и проца 2*280 радиатора маловато для комфортных температур и шума. определившись с компонентами выбираем помпу. хотя выбор как правило ограничен клонами одной модели.
последовательность подключения значения действительно не имеет, за исключением правил "резервуар до помпы".

_________________
You MUST be STEEL!!! You MUST be DOOM!!!




Junior
Статус: Не в сети
Регистрация: 14.06.2014
Откуда: Киев
Vetalar писал(а):
да странностей хватает если честно. для начала помпа - вопреки 600+ страницам форума, где на каждой рекомендуют брать помпу д5 варио, Вы выбираете неизвестно что - прости atlonn.
дальше-больше. вопреки советам форумчан начинаете через не туда. конфиг Ваш неизвестен - профиль девственно пуст. неизвестна тепловая нагрузка на контур. не зная нагрузку невозможно посоветовать радиатор(ы). однако для почти любого видео и проца 2*280 радиатора маловато для комфортных температур и шума. определившись с компонентами выбираем помпу. хотя выбор как правило ограничен клонами одной модели.
последовательность подключения значения действительно не имеет, за исключением правил "резервуар до помпы".

Я же говорил что хочу для начала одни 2х140 и если его будет мат, а есть велика вероятность что будет добавить еще один 2х120




Member
Статус: Не в сети
Регистрация: 10.12.2006
Откуда: Нефть и рыба
sr2007 писал(а):
Еще две страницы назад все говорили что нет разницы от расположения элементов и безсмысленно делать два контура.
Помпы можно поставить в серию, друг за другом, тогда поток увеличивается в сложных контурах/любой системой с бОльшим количеством водоблоков чем 2.




Junior
Статус: Не в сети
Регистрация: 18.06.2014
Откуда: ISR
Фото: 11
Привет всем.
Вот решил себе поставить СВО на свой дохленький ПК )))

Хар-ки:
Мать : Asus MAXIMUS VI HERO
Видео : Asus DCII 780Ti
Камень : Intel Core-i5 4670K
Корпус : Cosmos II

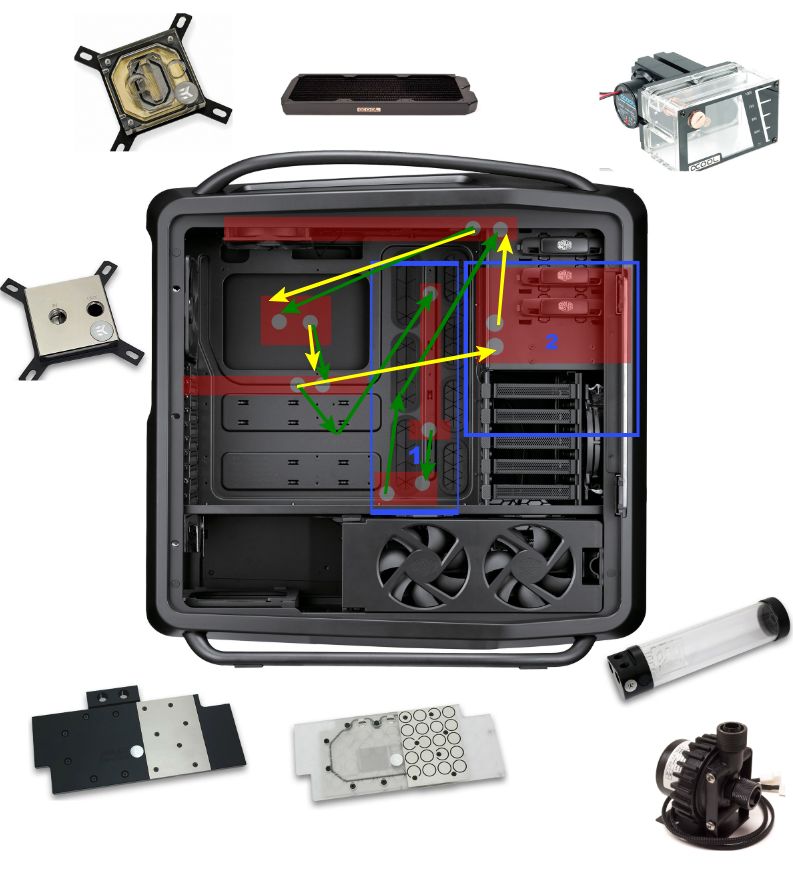

Подобрал небольшую конфигурацию и немного сделал зарисовку системы, вот так как то:

Вложение:
cosmos2.jpg [ 86.21 КБ | Просмотров: 772 ]



Вот немного попдробнее:
GPU:
EK GeForce 780 GTX Ti DCII VGA Liquid Cooling Block - Nickel CSQ (EK-FC780 GTX Ti DCII - Nickel (Original CSQ))
EK GeForce 780 GTX Ti DCII VGA Liquid Cooling Block - Acetal + Nickel (EK-FC780 GTX Ti DCII - Acetal+Nickel)

CPU:
EK Supremacy Universal CPU Liquid Cooling Block - Clean Full Nickel (EK-Supremacy Clean CSQ - Full Nickel)
EK Supremacy Universal CPU Liquid Cooling Block - Clean Gold Plated (EK-Supremacy Clean CSQ - Gold)

Radiator:
Alphacool NexXxoS ST30 Full Copper Slim Profile Triple 120mm Radiator

Set1:

Pump
Swiftech MCP655-PWM-DRIVE 12v Water Pump - PWM Enabled w/ G1/4 Thread Ports (Perfectly Tapped)
Reservoir
EK-MultiOption RES X3 250 - Liquid Cooling Reservoir (6 Total Ports)

Set2:
Pump/Reservoir - Combo
Alphacool Repack Dual 5.25" Acrylic Reservoir - Clear - Dual D5 / MCP655 w/ 1 x Alphacool VPP Installed (50024)


Fittings
Koolance 3/8" x 5/8" (10mm x 16mm) G1/4 Threaded Compression Nozzle - Black (NZL-V10-16KG-BK)


Может кто-нибудь подскажет какая конфигурация лучше или что-то надо переделать или выбрать другое, буду очень рад помощи, особенно в самой схеме сборки.
Спасибо зарание
с ув. Маским




Member
Статус: Не в сети
Регистрация: 09.10.2006
Фото: 0
mr_majesty на видео - правильно, но плекс более хрупкий материал, чем черный пластик и если сильно закрутите фитинг может со временем треснуть.
цпу - от того, что золотой лучше охлаждать не будет, скорее всего просто маркетинговый ход. Для красоты в корпусе лучше придерживаться деталями из одного материала, если все от одной фирмы(имхо)
помпа - без регулятора скорости на попке, хоть все они одинаковые (с регулятором), но я предпочитаю коланс 450.
топ на помпу , или от ЕК совмещенный топ/резервуар, то что вы выбрали не так красив для вашего корпуса (см мой профиль), да и заправка/выгон воздуха более затруднительно.
Шланг советую из моего профиля (цвет конечно вам решать), тк уже стоит пару месяцев и никакого налета.
фитинги- хороший выбор.
Контур в любом порядке, только резервуар должен быть перед помпой, чтобы вода при заправке сразу заполняла помпу.




Member
Статус: Не в сети
Регистрация: 26.06.2008
Откуда: беларусь гомель
Фото: 20
mr_majesty
блоки отличные. гнаться за цельнометаллическим ВБ на ЦП смысла нет. берите в тему к ВБ на ВК плекс или ацеталь.
радиатор из лучших для низкооборотистых вентиляторов, но его в притык для комфортных температур и шума даже без разгона. ЕМНИП во второй космос вниз можно поставить 4*120 радиатор почти любой толщины, хоть монсту. такую возможность не рассматривали?
помпа+рез однозначно вариант 1. ШИМ помпу брать не обязательно ИМХО. вполне обычная 655 справится, ну или Д5 варио от любого другого вендора. пару страниц назад советовали к Д5 топ-резервуар от ЕК, ИМХО он вполне подходит.
фиттинги отличные, хотя рассмотрите вариант шланга 10/13. в целом качественный 10/13 не хуже 10/16, а прокладывается легче. нужно 2 фиттинга на компонент.

соединяйте как удобно, главное что бы резервуар перед помпой. прикиньте, возможно понадобятся "уголки", а не только прямые фиттинги.

опередили :)

_________________
You MUST be STEEL!!! You MUST be DOOM!!!




Member
Статус: Не в сети
Регистрация: 05.12.2013
Прошу помоч с выбором, на оверхарде присмотрел конфиг http://www.overhard.ru/personal/cart/ осталось только 3 вопроса
1 будет ли совместимо это все по резьбам ?
2 какие шланги и фитинги нужно докупить и нужны ли клампы ?
3 хладагент добавлять в чистом виде или смешивать с дистилировкой ? если смешивать то в каких пропорциях ?
с выбором водоблока гпу еще в раздумиях...


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 22250 • Страница 678 из 1113<  1 ... 675  676  677  678  679  680  681 ... 1113  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 13


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
