Тема предназначена для совсем "зеленых" новичков, которые слабо представляют себе, что такое СЖО, и не знают, куда обратиться и с чего начать.
Если вы новичок и не можете определиться, куда написать - вам сюда!
Тема является аналогом темы СЖО. Общие вопросы, но более "открыта" для новичков: ЖК за повторные вопросы и игнорирование поиска тут выдаваться не будут.
Здесь не наказывают даже за самые глупые вопросы, зато строго наказывают за любую агрессию в адрес новичка и ответ не по теме вопроса.
Одним словом, новички - не бойтесь, спрашивайте!
Список основных тем форума Системы Жидкостного Охлаждения находится тут.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

Думаю, что Антошка про это сейчас расскажет. Я пока представляю только слепое нащупывание металлическим имбусом, случайно замыкая всё вокруг.

Добавлено спустя 4 минуты 28 секунд:

Ну хорошо, а подлезть-то как и чем - у тебя представление есть?

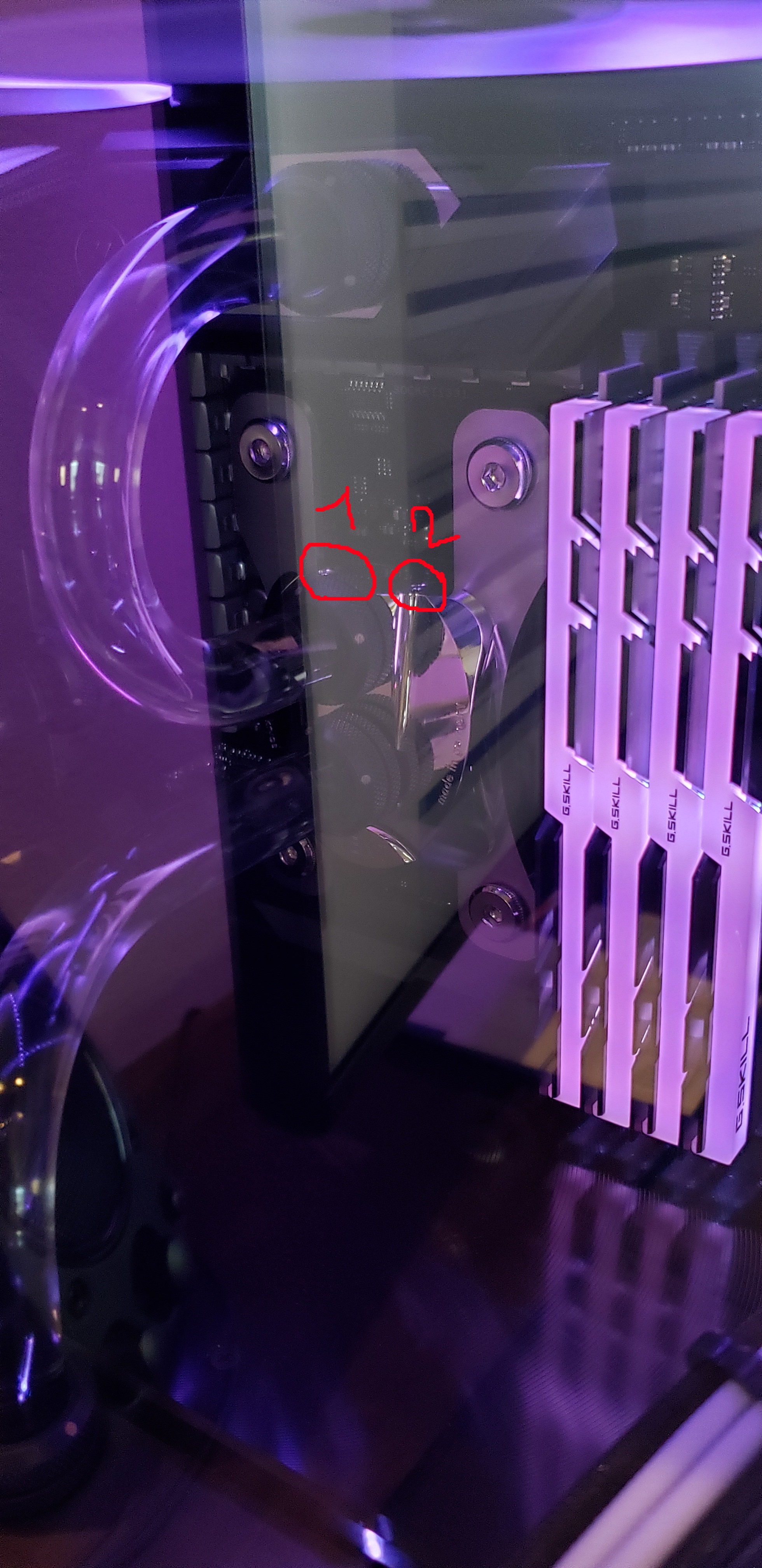

Ну у меня эти регулировочные винты в области видимости. А регулировать их можно обычным L образным многогранником...
Прошу прощения за отблески, лень снимать стекло:

Еще 2 винта снизу.

Ещё раз - где тут хоть намёк на разгонную пластину и тому подобную хрень -

"VARIO: регулируемая геометрия нижней части кулера
Варианты VARIO cuplex kryos NEXT позволяют изменять геометрию дна кулера с помощью четырех винтов боковой регулировки. Нет двух абсолютно идентичных процессоров - минимальные различия в высоте и форме металлических крышек современных процессоров существенно влияют на эффективность охлаждения водяного кулера. С предыдущими решениями по изменению геометрии кулера, кулер ЦП приходилось кропотливо разбирать, а затем повторно устанавливать на ЦП, что потребовало огромных усилий. Cuplex kryos NEXT VARIO превращает настройку более прохладной геометрии в детскую игру. Температуру всех ядер можно контролировать во время работы и при полной загрузке процессора, при этом основание кулера оптимально регулируется с помощью четырех регулировочных винтов."

Чего тут вообще может быть непонятного?

CrownA, будь Мужиком, сказал - сделал... )

CrownA,
если только предположить, что документация неверна (либо Аква безграмотна в описаниях, либо писали ее маркетологи, а не инженеры), и посмотреть на чертежи/видео, то какой вывод напрашивается? Иначе говоря, если быть действительно инженером, а не просто читакой...

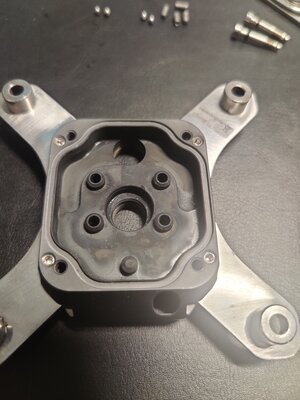

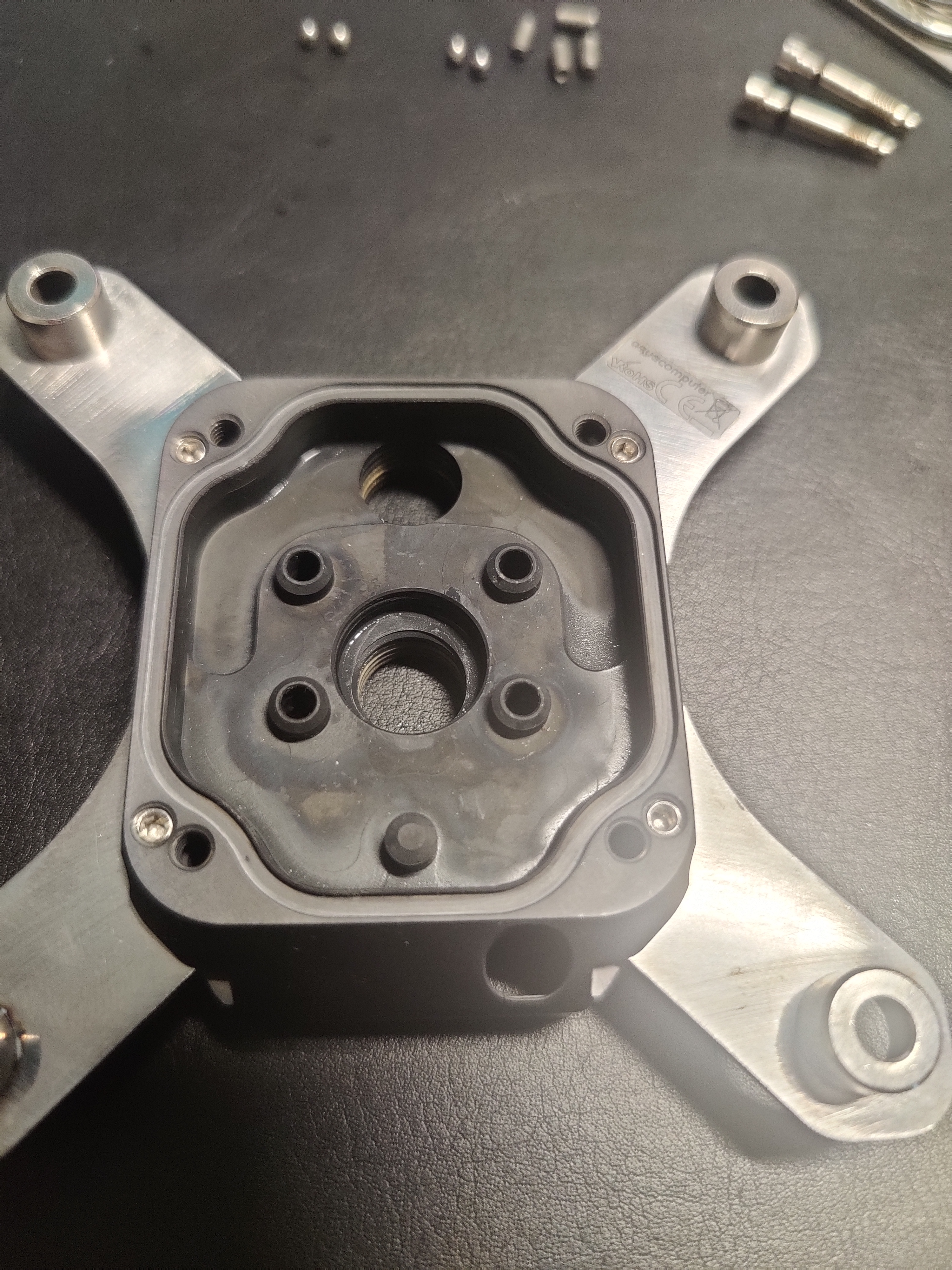

нанотехнологий там конечно нет постарался убрать все лишнее что не относится к варио

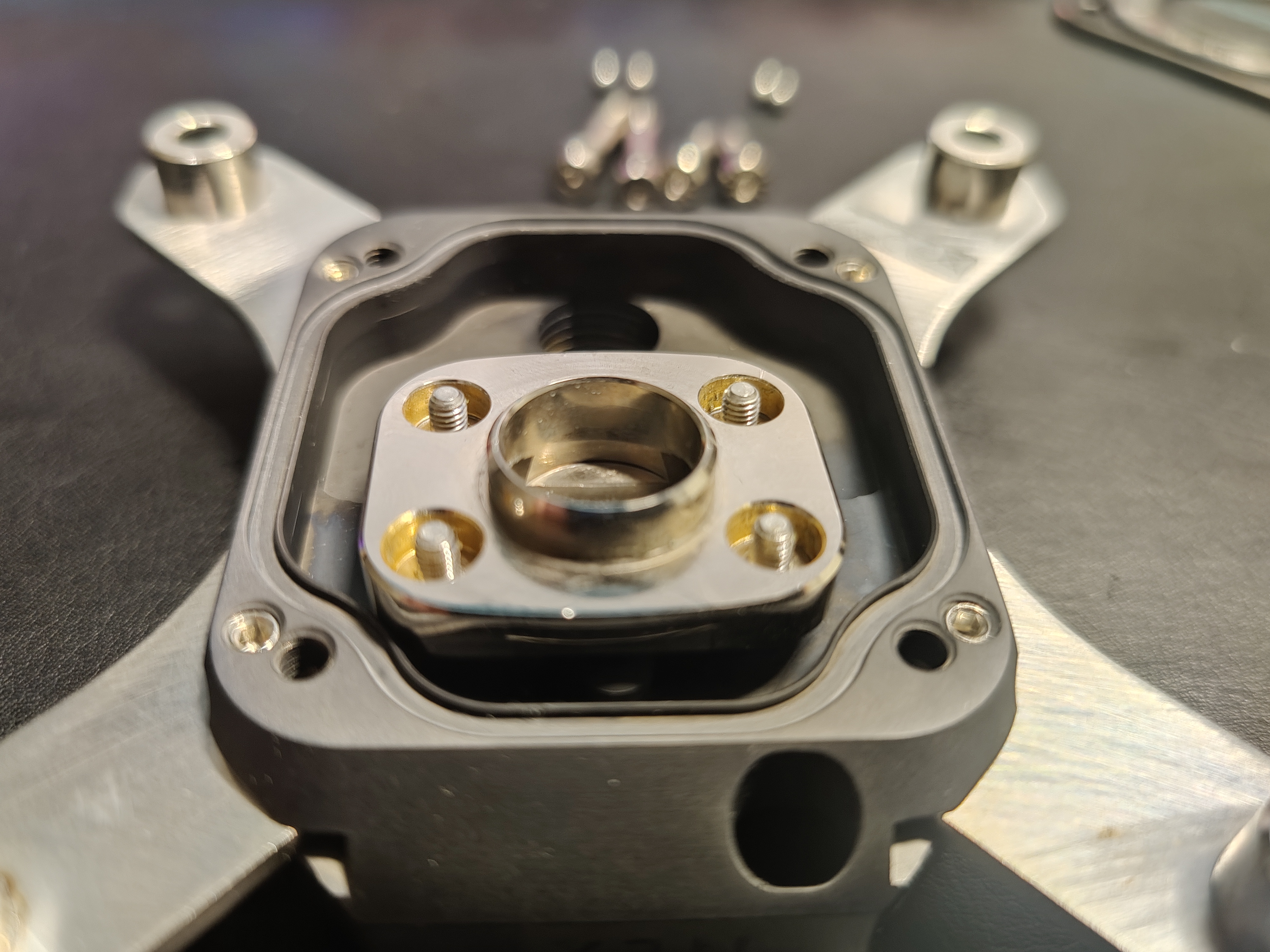

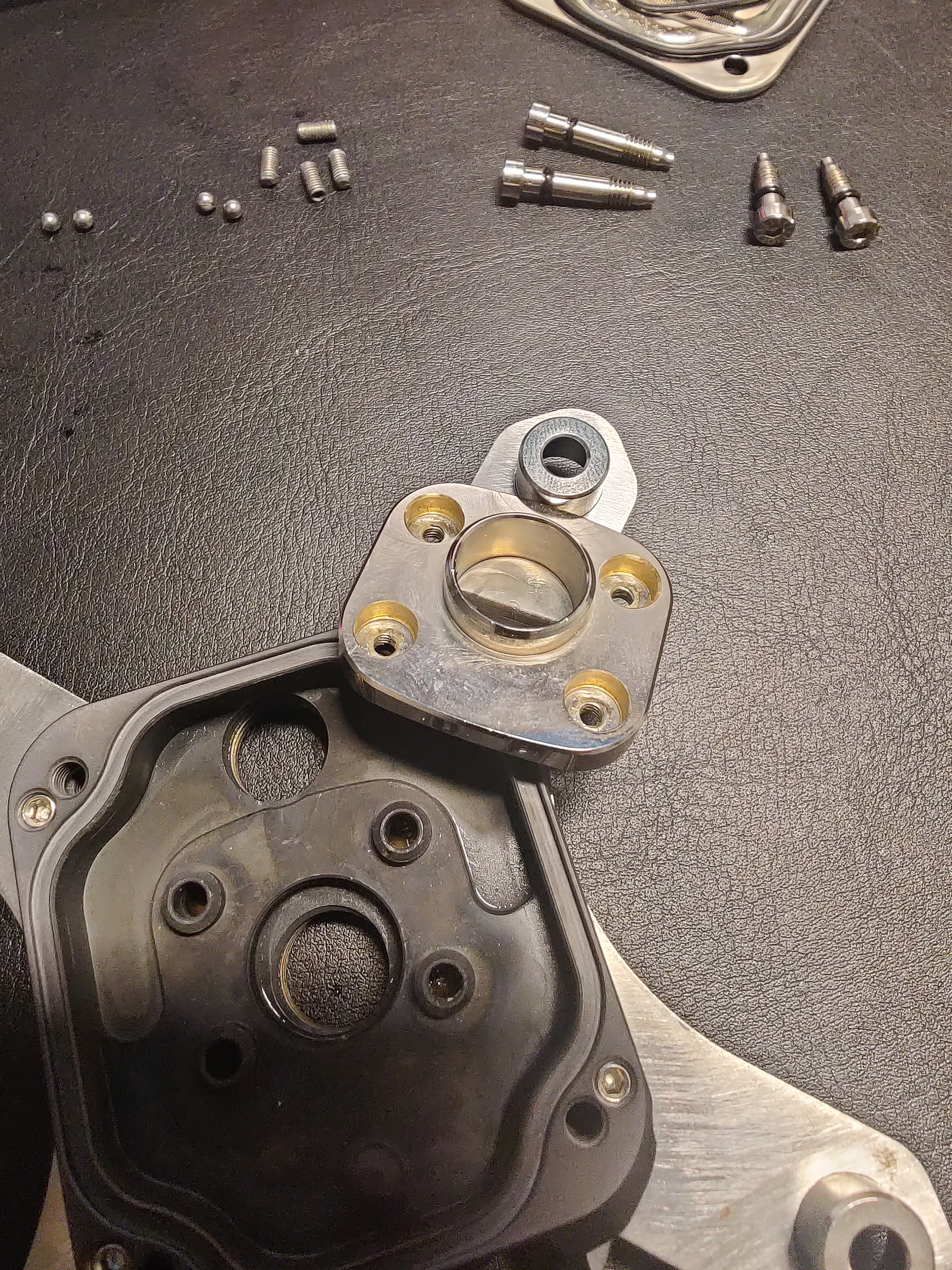

разгонная пластина на 4 стойках под которыми металл шарики упирается в болты, которые в свою очередь крутит юзверь влияет на прижим разгонной пластины к теплосъёму

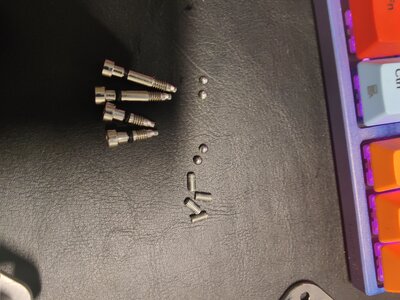

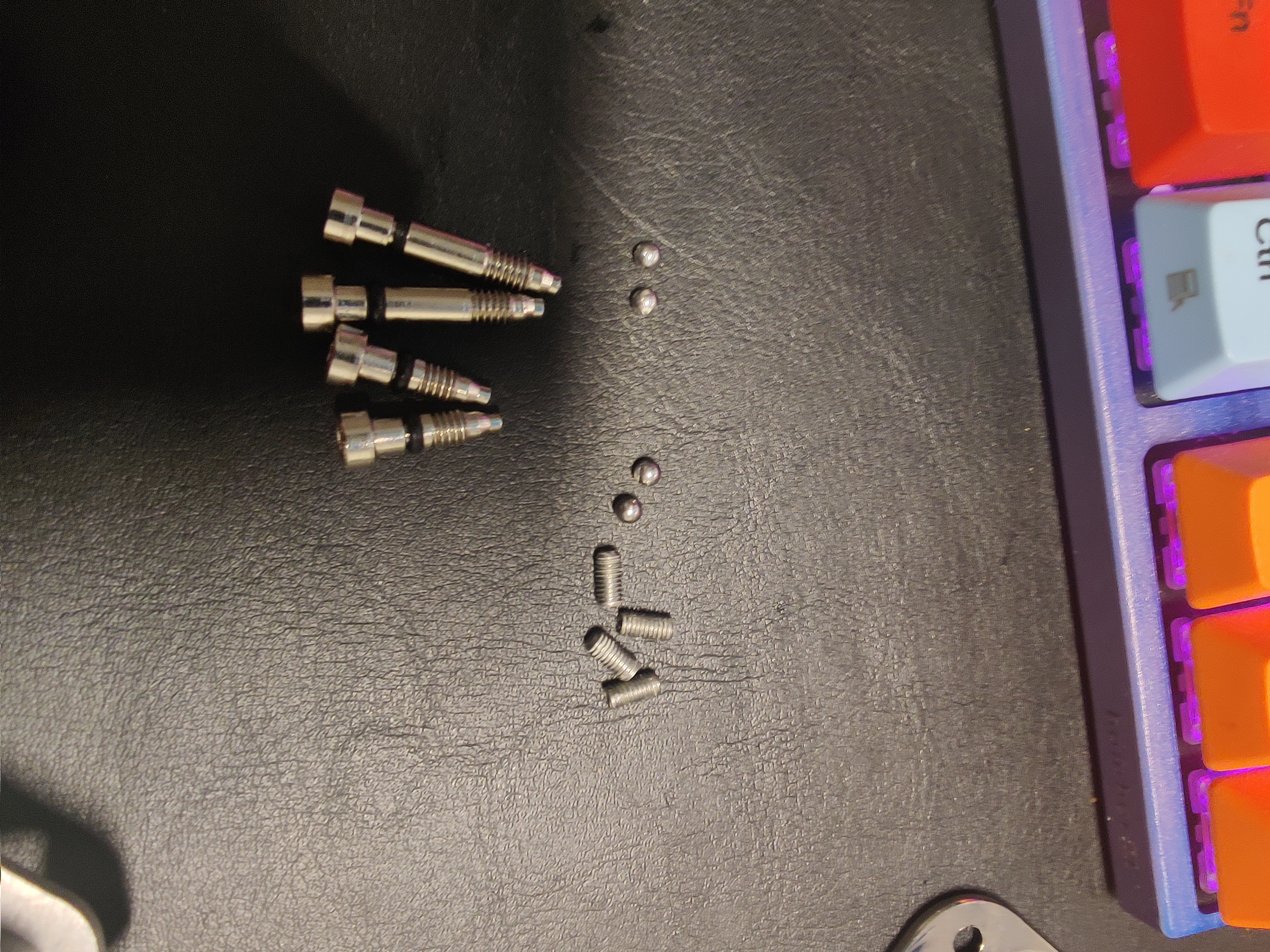

я болты выкрутил до конца, оттуда выпали шарики по одному с каждого,обратно если шарики запихивать то болт уже не закрутится
т.е сначала болт вставляем, немного вкручиваем, в колодец бросаем шарик и потом разгонную пластину

OK

bomber91,
спасибо за такой детальный фото отчет, но боюсь, что он может свести с ума некоторых местных инженеров от кол-ва деталей. Начальный вопрос был проще, геометрия чего меняется при регулировке винтов - разгонная пластина или основание:)

Antoshka если даже предположить что все одновременно правы, на разгонной пластине есть резиновое кольцо которое упирается в теплосъем и является первой преградой а далее разгонная пластина давит в теплосъемную пластину и действительно выгибает ее
то подстраивать это дело надо уже на процессоре, ибо если его крутить тупо на руках прижим будет кака имхо

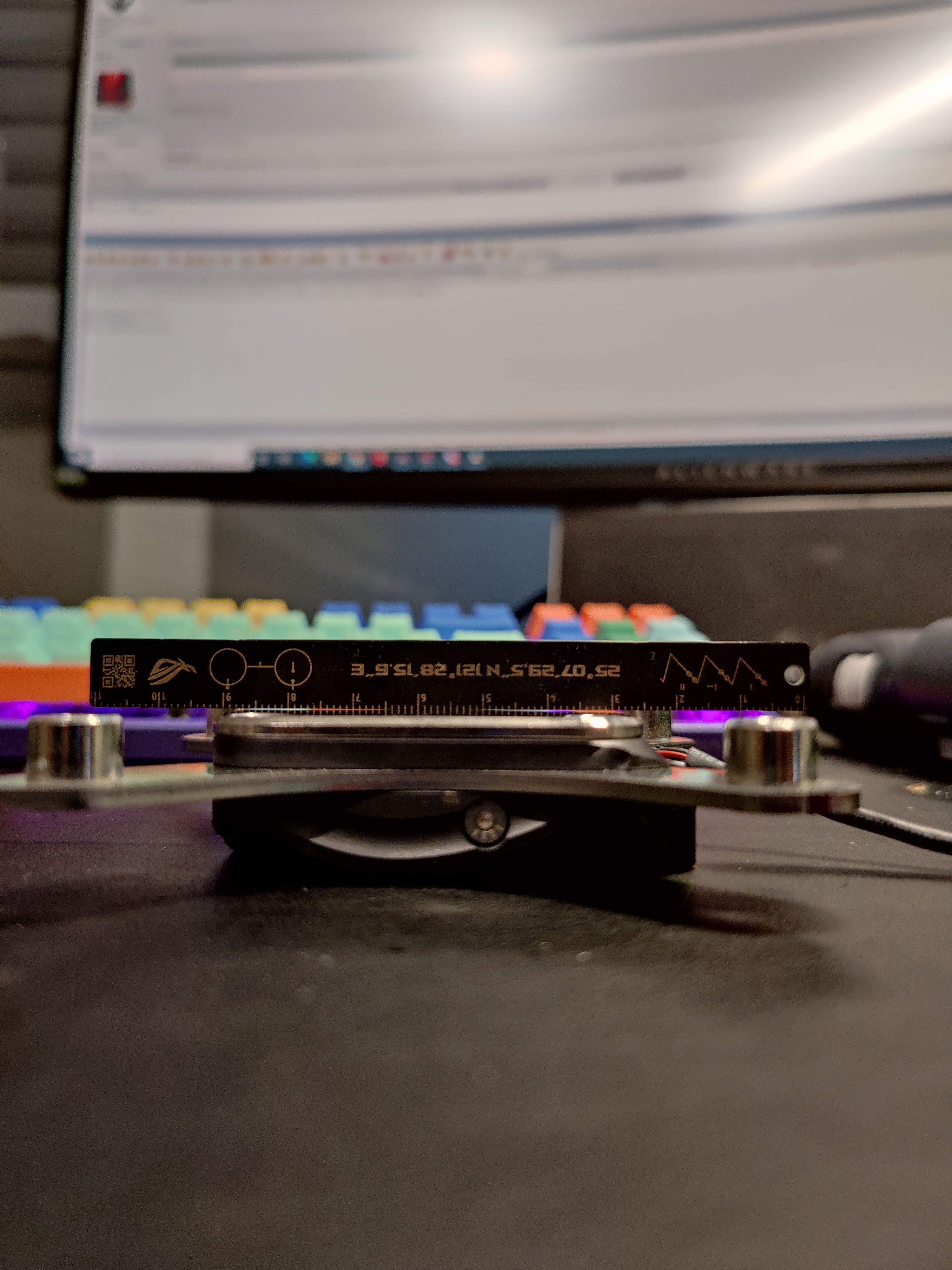

представлю еще два фото

на телефон конечно такое фотать, и я тот еще фотограф

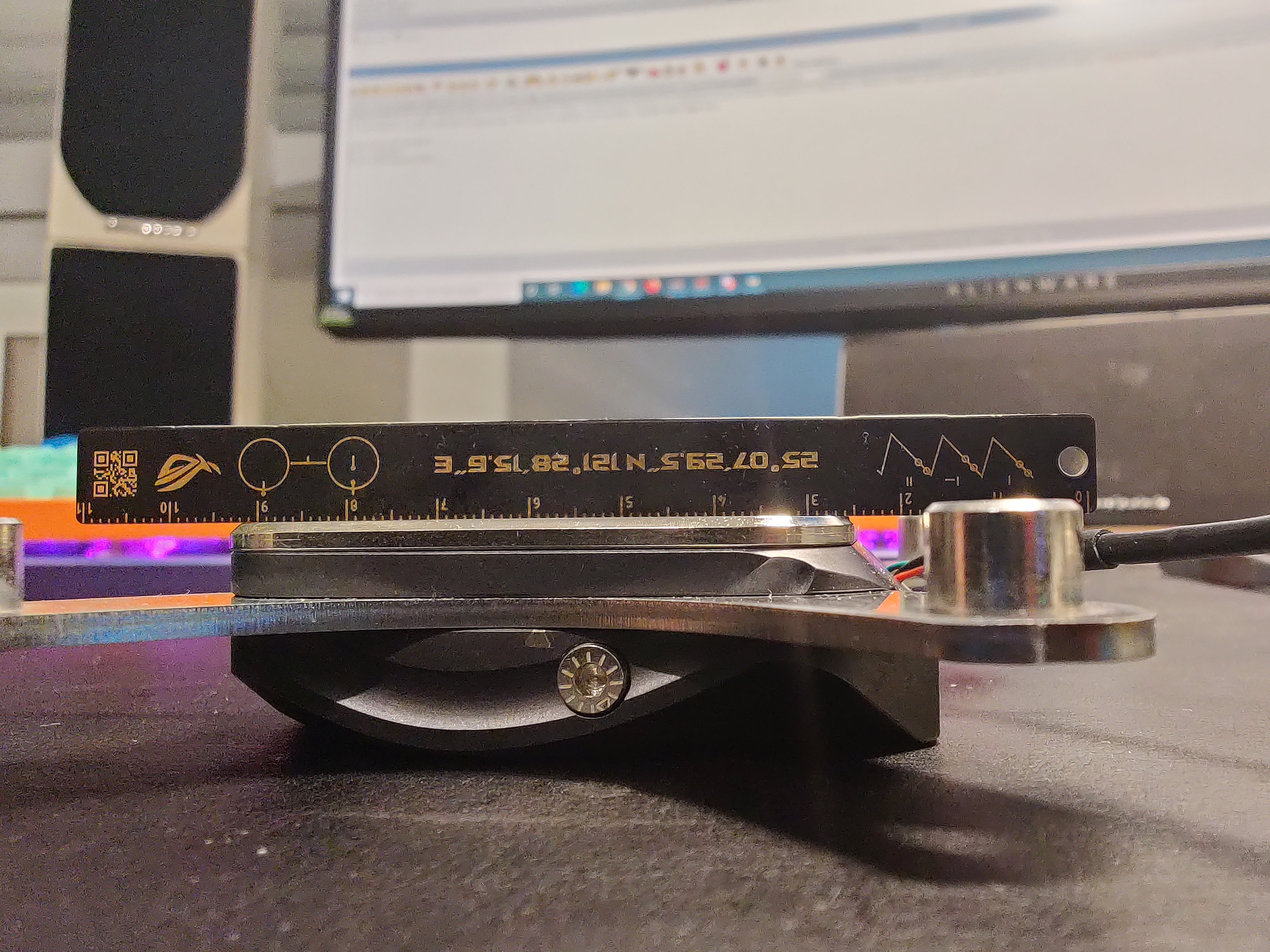

1 зажат
2 свободен

Блин да по видео же видно , что эта *разгонная пластина* и давит на основание при регулировке , в определёных местах.

чего тут непонятного? развели балаган.

и всё правильно аквовцы написали в мануале.

Картинка смазана сильно (. Т.е. основание в том числе и у края выгибается?

https://i.imgur.com/RFjYf7V.jpeg
А там вот такой щели выйти не может случайно? Все же болты только по углам.

Или там линейка сдвинута к центру водоблока в случае "зажат" в отличии от "свободен"? Не понятно по кадру. Если линейка расположена не одинаково, то фотки ни о чем не говорят.

Края жесткие. Внутри ребра с поперечными прорезями, видимо в том числе для компенсации изгиба.

#77

tonygks на глаз растет горб посередине, линейка качается на нем

Тогда польза этого элемента для райзенов под вопросом. Горб это скорее про интелы.

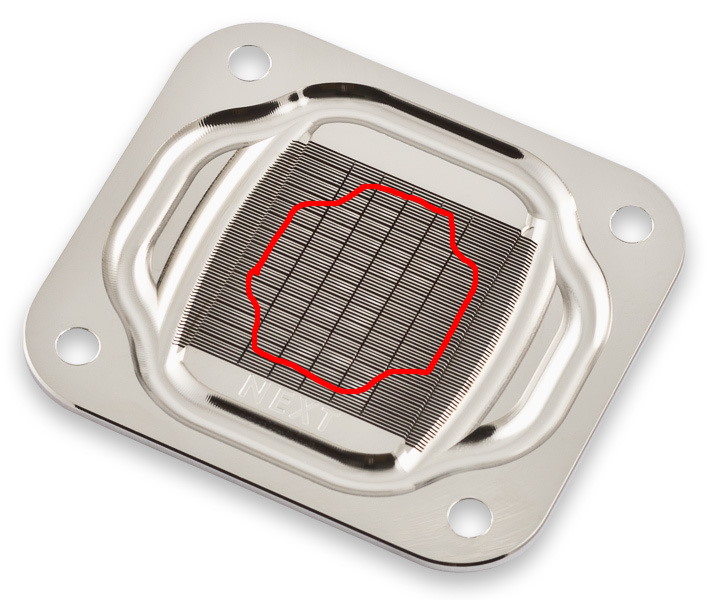

Если что, то уплотнительное кольцо приблизительно так расположено (красный след) и давит на основу:

Я тоже по документации думал, что основа может прогибаться, но разобрав блок, очень сильно в этом сомневаюсь. Изгиб минимальный возможен на блоке, но это когда он не установлен на ЦП.

Потому что уплотнительное кольцо очень близко к центру (см. выше чертеж) расположено, оно не даст "направленный" изгиб основания.

Горб появляется скорее всего только в крайних точках регулировки, но это к bomber91 за подтверждением.

Ну каждому свою мне лично больше заходит строгий внешний вид , прост есть мода и большинство людей подвержены ей после промытия мозгов из различных информационных источников вот и сейчас модны аквариумы с кучей подсветки которая по существу нахрен не нужна и несёт только дополнительный геморрой лучше деньги в монитор получше вложить чем в оверпрайснутое ргб. Это я к тому почему акрил может лучше продаваться.

Электронщеги, помогите решить задачку
при потреблении 31 ватт 2.56 ампера и удалении 7 метров приблизительно
1 квадрата достаточно ?
или бросать дополнительно еще жилу \увеличивать до 1.5 -2?

Да.

Хуже точно не будет

CrownA спасибо)

Это ты помпу на мору и мору на 7м от компа?

Добавлено спустя 1 минуту 1 секунду:

формула говорит, что 0,78 - минимум (при 3% падения напряжения) и 2.34 (1%)
